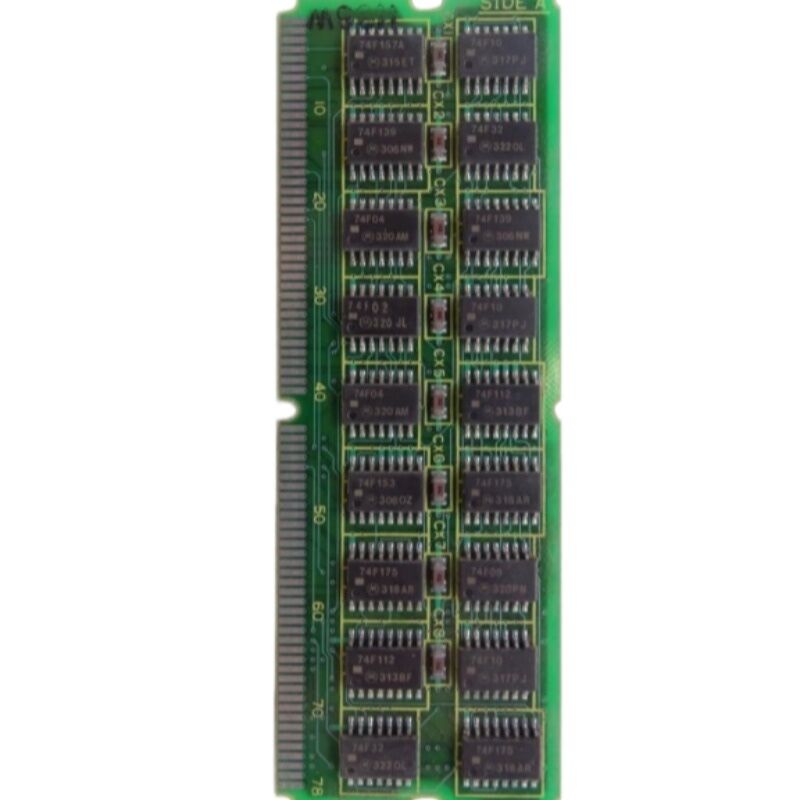

Ge Fanuc A20B-2900-0430 Daughter Board A20B29000430 A2OB-29OO-O43O

FANUC A20B-2900-0430 A20B-2900 ซีรีย์ควบคุม PCB หน่วย

เลขส่วน:A20B-2900-0430

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:โมดูลควบคุม PCB

ซีรี่ย์บอร์ด:A20B-2900

การใช้งาน:การอัตโนมัติระบบควบคุม FANUC CNC

ภาพรวม

A20B-2900-0430 เป็นโมดูลแผ่นวงจรพิมพ์จากซีรีย์ A20B-2900 ของ FANUC 20, และ 21.

ครอบครัว A20B-2900 ประกอบด้วยโมดูลความจํา โมดูลควบคุมระบบ บอร์ดอินเตอร์เฟซสปินด์ บาร์ดอินเตอร์เฟสเซอร์โว และโมดูลกราฟิก แต่ละตัวในซีรีส์ทําหน้าที่เฉพาะเจาะจงกําหนดฟังก์ชันในตัวควบคุมที่มันติดตั้ง.

เครื่อง -0430 เป็นตัวแปรหนึ่งในแบบนี้ สนับสนุนความสามารถเฉพาะเจาะจงของระบบ CNC ที่มันรองรับ

FANUC สร้างเครื่องควบคุม CNC ซีรีส์ 16 ถึง 21 ล้อมรอบปรัชญาของพล็อกอินบอร์ดแบบโมดูล

บอร์ด CPU หลักให้บริการด้านโครงสร้างและไฟฟ้า และพหลโยธินพหลโยธิน ให้บริการฟังก์ชันเฉพาะเจาะจง ที่กําหนดความสามารถของตัวควบคุมมันมีความจําเท่าไหร่, การเชื่อมต่อ I / O ที่มีอยู่, กราฟฟิกที่ตัวประกอบการแสดง

ปรัชญานี้ทําให้ FANUC สามารถปรับปรุงแผ่นหลักเดียวสําหรับการใช้งานเครื่องจักรที่แตกต่างกันหลายอย่าง โดยเพียงเลือกผสมผสานของพล็อกอินโมดูลที่เหมาะสม

A20B-2900-0430 มีตําแหน่งที่กําหนดไว้ในโครงสร้างแบบจําลองนี้

หน้าที่ของมันภายในตัวควบคุมให้บริการอัตโนมัติของเครื่อง ในแบบที่สอดคล้องกับบทบาทที่กําหนดไว้ของบอร์ดซีรี A20B-2900

บอร์ดถูกผลิตในญี่ปุ่น สร้างขึ้นตามมาตรฐานการผลิตระดับอุตสาหกรรมของ FANUC และออกแบบให้ทํางานต่อเนื่องในสภาพแวดล้อมของตู้ CNC

ข้อจํากัดหลัก

A20B-2900 ซีรี่ย์ มูลูเดลความหลากหลายในครอบครัวเดียวกัน

ความกว้างของชุด A20B-2900 เป็นหนึ่งในลักษณะที่แตกต่างของสถาปัตยกรรมแบบจําแนกของ FANUC ก่อนชุด i

ภายในการกําหนดชุดเดียว FANUC สร้างโมดูลตั้งแต่ชิป SRAM ง่าย ๆ บนบอร์ดลูกถึงโมดูลควบคุมระบบที่ซับซ้อนที่มีอินเตอร์เฟซ spindle ที่บูรณาการFROM โมดูลเก็บของที่มีความจุที่แตกต่างกัน, โมดูล DRAM สําหรับความจําทํางาน โมดูลควบคุม CRT สําหรับระบบจอ และบอร์ดอินเตอร์เฟซ servo สําหรับการสื่อสารการขับเคลื่อน

ความหลากหลายนี้คือจุดประสงค์

บอร์ดหลักของ CPU เดียวกันสามารถให้บริการศูนย์หมุนที่ต้องการอินเตอร์เฟซสปินด์แบบอนาลอก ศูนย์แปรรูปที่ต้องการสปินด์แบบซีเรียล ระบบที่มีจอ CRT 9 นิ้วและเครื่องที่มีแผ่นจอ LCD ขนาดเล็กกว่า ̇ ทั้งหมดโดยการเลือกตัวแปร A20B-2900 ที่เหมาะสมสําหรับตําแหน่งการทํางานแต่ละอัน.

ผู้ผลิตเครื่องจักรเลือกผสมที่สอดคล้องกับการออกแบบของเครื่องจักรของพวกเขา FANUC ผลิตโมดูล

A20B-2900-0430 เหมาะกับระบบนิเวศนี้เป็นโมดูลเฉพาะสําหรับฟังก์ชันเฉพาะหนึ่งในหนึ่งหรือหลายรูปแบบของเครื่องควบคุมเหล่านี้

การมีตัวตนของมันในส่วนเสริมของโมดูลของเครื่องควบคุมนั้น กําหนดส่วนหนึ่งของชุดความสามารถของเครื่องควบคุมนั้น

สถาปัตยกรรมโมดูลและความสามารถในการดูแล

การออกแบบแบบโมดูลของเครื่องควบคุมซีรีส์ A20B-2900 มีประโยชน์ทางปฏิบัติโดยตรงสําหรับเจ้าของเครื่องจักร: การเปลี่ยนที่กําหนดไว้ เมื่อโมดูลล้มเหลวบอร์ด CPU หลักและโมดูลอื่นๆ ทั้งหมดยังคงใช้งาน.

นี่คือการตอบสนองการบํารุงรักษาที่ถูกต้อง (replacement of the identified faulty module) ไม่ใช่ชุดควบคุมทั้งหมด

การบรรลุผลประโยชน์นี้จําเป็นต้องระบุความผิดพลาดอย่างถูกต้อง

ความผิดพลาดของโมดูลตัวเดียวมักจะผลิตสัญญาณเตือนที่เกี่ยวข้องกับฟังก์ชันของโมดูลนั้น ในขณะที่ฟังก์ชันของเครื่องควบคุมอื่นๆ ยังคงคงอยู่อย่างสมบูรณ์

ความผิดพลาดของโมดูลความจํา สร้างสัญญาณเตือนที่เกี่ยวข้องกับความจํา

ความผิดพลาดของโมดูลอินเตอร์เฟซ spindle สร้างสัญญาณเตือนการสื่อสารของ spindle ความผิดพลาดของโมดูล I/O สร้างความผิดพลาดของเชื่อม I/O

ประเภทสัญญาณเตือนเหล่านี้ช่วยนําการวินิจฉัยไปยังครอบครัวโมดูลเฉพาะตัว

สําหรับ A20B-2900-0430 แนวทางการวินิจฉัยคือการระบุรหัสสัญญาณเตือนที่ผลิตและยืนยันว่าพื้นที่หน้าที่ที่ตรงกับตําแหน่งของโมดูลนี้ในตัวควบคุม.

การปรึกษาคู่มือเครื่องมือของเครื่องควบคุมและเอกสารรหัสสัญญาณเตือน ให้การแผนที่จากรหัสสัญญาณเตือน ไปยังชนิดโมดูล

ความพร้อมของโมดูลที่ผ่านมา

ซีรีย์ A20B-2900 ถูกผลิตให้กับแพลตฟอร์ม CNC ของ FANUC ก่อนซีรีย์ I.หลังการเปลี่ยนไปยังรุ่นเครื่องควบคุม i-seriesเครื่องจักรที่ใช้มันยังใช้งานอยู่

กล่องซัพพลายของตลาดหลังการจําหน่ายสนับสนุนเครื่องจักรเหล่านี้ได้อย่างมีประสิทธิภาพ

โมดูลส่วนเกินที่ได้รับการทดสอบ จากการถอดรหัสเครื่องจักร เป็นแหล่งหลักของหน่วยสํารองโมดูลที่ได้รับการปรับปรุงโดยมืออาชีพ ณ ที่ส่วนประกอบสําคัญถูกเปลี่ยนและบอร์ดได้รับการทดสอบการทํางาน.

บริการซ่อมแซมที่ทํางานในระดับองค์ประกอบสามารถซ่อมแซมโมดูลที่ล้มเหลวได้จริง ๆ ซึ่งสามารถซ่อมแซมได้จริง ๆ โดยขยายความพร้อมของหน่วยที่ใช้งานได้ แม้ว่าการจัดสรรทั้งหมดจะลดลงค่อยๆ

เมื่อซื้ออะไหล่ A20B-2900-0430 จํานวนชิ้นต้องยืนยันให้ถูกต้อง

ซีรี่ย์ A20B-2900 มีตัวแปรหลายตัว และความคล้ายคลึงทางกายภาพระหว่างตัวแปรอาจทําให้หลงผิด อ่านหมายเลขชิ้นส่วนจากฉลากของบอร์ดที่ติดตั้งและแหล่งที่หมายเลขแม่นยํา

FAQ

Q1: เตือนที่ผลิตโดยตัวควบคุมชี้ไปที่พื้นที่การทํางานที่ A20B-2900-0430 ให้บริการ. วิธีการยืนยันความผิดพลาดเป็นโมดูลก่อนสั่งเปลี่ยน?

ก่อนอื่น ตรวจสอบตัวเชื่อมของบอร์ด เอาออกและใส่ใหม่ ตรวจสอบสายสัมผัสเพื่อดูความเสียหายหรือติดเชื้อ และทดสอบอีกครั้ง

เครื่องเชื่อมที่คล่องหรือสกปรก อาจทําให้เกิดสัญญาณเตือนในพื้นที่ทํางานที่ดูเหมือนเป็นความผิดพลาดของโมดูล

หากสัญญาณเตือนยังคงมีหลังจากการยืนยันการติดตั้งเครื่องเชื่อมใหม่ แลกโมดูลที่สงสัยด้วยโมดูลที่ทราบว่าดีจากแหล่งที่เข้ากันได้ หากมี

ถ้าสัญญาณเตือนติดตามโมดูล พันธมิตรยืนยันว่าบอร์ดผิดปกติ

ถ้าสัญญาณเตือนยังคงอยู่ในตําแหน่ง ไม่ว่าจะติดตั้งโมดูลไหน ความผิดพลาดอยู่ที่พื้นที่โซเคทของบอร์ดหลัก ไม่ใช่โมดูล

คําถามที่ 2: หลังจากเปลี่ยน A20B-2900-0430 เครื่องควบคุมจะแสดงสัญญาณเตือนใหม่ที่ไม่เคยมีมาก่อน เครื่องเตือนเดิมหายไป เกิดอะไรขึ้น

ระเบิดใหม่หลังจากเปลี่ยนโมดูลโดยทั่วไปแสดงให้เห็นว่าโมดูลที่เปลี่ยนมีการตั้งค่าฟังก์ชันที่แตกต่างจากเดิมหรือที่ซอฟต์แวร์ระบบต้องจําและเริ่มต้นโมดูลใหม่.

ตรวจสอบว่าเบอร์ส่วนของโมดูลสํารองตรงกับเบอร์เดิม

หากเป็นเช่นนั้น ตรวจสอบว่า เครื่องควบคุมต้องการให้ตั้งปารามิเตอร์ที่จําได้การตั้งค่าของโมดูลหรือไม่

ในบางระบบ A20B-2900 ซีรี่ย์ การเปลี่ยนแปลงพาราเมตรจําเป็นที่จะประกาศความเป็นอยู่ของโมดูลใหม่กับโปรแกรมควบคุม

Q3: โมดูลดูไม่เสียหายทางกายภาพ มันคุ้มค่าที่จะพยายามซ่อมแซมแทนการเปลี่ยนหรือไม่

การตรวจสอบทางกายภาพจะพบความผิดพลาดที่ชัดเจน อะไหล่ที่เผาไหม้, แคปซิเดนเตอร์แตก, ร่องรอยที่เสียหาย แต่ความผิดพลาดของอะไหล่อิเล็กทรอนิกส์หลายอย่างไม่ทําให้มีสัญญาณที่เห็นได้

คอนเดเซนเตอร์อาจเสียไฟฟ้าในขณะที่ดูไม่เสียหาย

IC สามารถลดลงเป็นการทํางานเฉลี่ย โดยไม่มีหลักฐานที่เห็นได้ชัด

ถ้าโมดูลมีอาการผิดปกติอย่างต่อเนื่อง และเครื่องเชื่อมได้ยืนยันว่าเป็นระบบที่ดี โบอร์ดมีปัญหาภายใน

การซ่อมแซมโดยช่างที่มีคุณสมบัติคุ้มค่าที่จะสํารวจสําหรับโมดูล A20B-2900 เนื่องจากความหายากของพวกเขา แต่การซ่อมแซมต้องรวมการทดสอบการทํางานในตัวควบคุมเพื่อยืนยันว่าความผิดพลาดถูกแก้ไข

Q4: หน่วยสํารอง A20B-2900-0430 ควรเก็บไว้อย่างไรเพื่อใช้ในอนาคต?

เก็บไว้ในบรรจุของเดิมหรือที่เทียบเท่ากันทานสแตติก เก็บไว้ในอุณหภูมิห้องที่คงที่ ห่างจากความชื้นที่สูงและอุณหภูมิที่หมุนเวียน

ตรวจสอบสายเชื่อมต่อทุกปี ภาวะปนเปื้อนและออกซิเดนที่สายเชื่อมทองแดงเพิ่มขึ้นตามเวลา

หากแผ่นมีความจําที่รองรับจากแบตเตอรี่ หรือมีแบตเตอรี่สํารอง ตรวจสอบความกระชับของแบตเตอรี่ในระยะเวลาปกติ และเปลี่ยนก่อนที่จะลดต่ํากว่าขั้นต่ําการเก็บรักษาตราแผ่นที่เก็บไว้อย่างชัดเจนด้วยหมายเลขชิ้นส่วนและวันที่วางไว้.

Q5: เครื่องจะมีการปรับปรุง CNC ครบถ้วน. A20B-2900-0430 เป็นเฉพาะสําหรับตัวควบคุมปัจจุบันหรือไม่หรือมันสามารถนําไปใช้ใหม่ในระบบ CNC แทน?

โมดูลซีรี A20B-2900 มีลักษณะเฉพาะสําหรับสถาปัตยกรรมเครื่องควบคุมของแพลตฟอร์ม FANUC ก่อนซีรีส์ i

หากการปรับปรุง CNC เปลี่ยนแปลงตัวควบคุมด้วย i-series ใหม่หรือแพลตฟอร์มใหม่ โมดูลเก่าไม่สามารถนําไปใช้สถาปัตยกรรม Backplaneและสิ่งแวดล้อมของโปรแกรม

A20B-2900-0430 จะไม่มีที่อยู่ในเครื่องควบคุมใหม่

จะเก็บมันไว้เป็นเครื่องสํารองสําหรับเครื่องควบคุมเดิมเท่านั้น หากเครื่องควบคุมนั้นยังคงใช้งานในที่อื่น หรือกําจัดมันอย่างมีความรับผิดชอบ เมื่อการปรับปรุงเสร็จสิ้น
