| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2900-0350 |

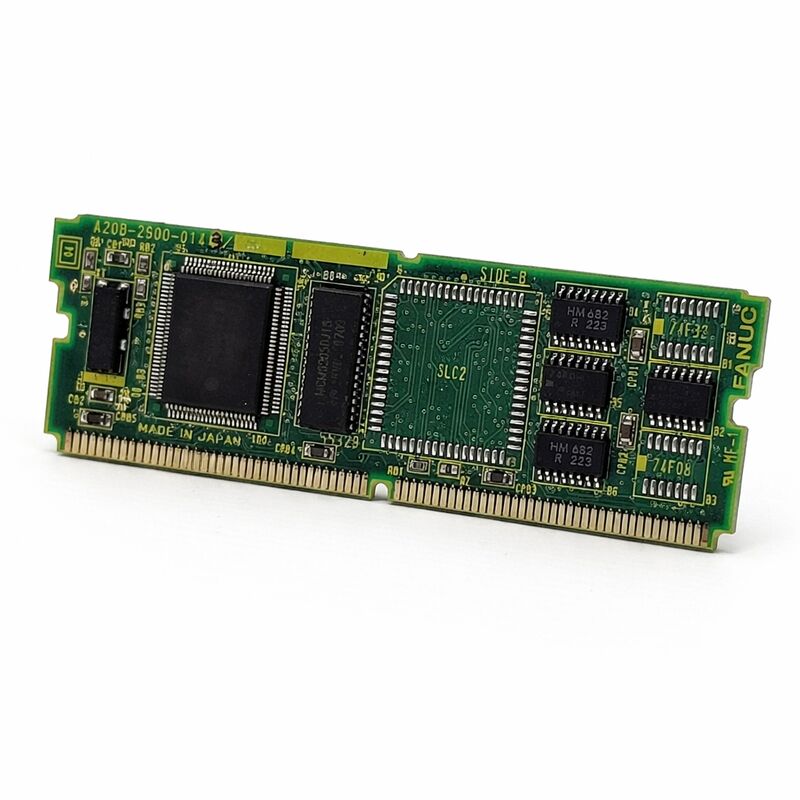

หมายเลขชิ้นส่วน: A20B-2900-0350
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลกราฟิก CPU (PCB แบบเสียบ)
ซีรีส์บอร์ด: A20B-2900
ระบบที่รองรับ: FANUC Series 15-B (บอร์ดตัวเลือก 1), Series 16, Series 18
การใช้งานจอแสดงผล: CAP-II, CRT / LCD
A20B-2900-0350 เป็นโมดูลกราฟิก CPU สำหรับระบบควบคุม CNC ของ FANUC อยู่ในซีรีส์ A20B-2900 และเสียบเข้ากับบอร์ดหลักหรือบอร์ดตัวเลือก 1 (OPT1) ขึ้นอยู่กับการกำหนดค่าคอนโทรลเลอร์เฉพาะ
หน้าที่หลักคือการประมวลผลและสร้างเอาต์พุตการแสดงผลกราฟิกสำหรับจอภาพ CRT หรือ LCD ที่เชื่อมต่อ — เป็นส่วนประกอบการคำนวณที่ทำให้ส่วนต่อประสานภาพของ CNC ทำงานได้
โมดูลนี้ใช้ในระบบ CNC ของ FANUC Series 15-B, 16 และ 18 เพื่อให้คอนโทรลเลอร์เหล่านี้สามารถขับเคลื่อนการกำหนดค่าจอแสดงผล CAP-II ได้
CAP-II หมายถึงมาตรฐานเอาต์พุตการแสดงผล CNC ของ FANUC ที่ใช้ในคอนโทรลเลอร์รุ่นนี้
โมดูลกราฟิก CPU ทำหน้าที่เรนเดอร์การแสดงผล — แปลงข้อมูลหน้าจอของ CNC ให้เป็นสัญญาณที่ถูกต้องสำหรับประเภทจอภาพที่ติดตั้งบนเครื่อง
ฟังก์ชันการแสดงผลกราฟิกในระบบ CNC ของ FANUC ไม่ใช่การเพิ่มความสวยงาม
ส่วนต่อประสานทั้งหมดของผู้ปฏิบัติงาน — การแสดงตำแหน่ง, หน้าจอพารามิเตอร์, ข้อความแจ้งเตือน, การจำลองเส้นทางการเคลื่อนที่แบบกราฟิก และเมนูนำทางทั้งหมด — ถูกสร้างขึ้นผ่านระบบแสดงผล
เมื่อโมดูลกราฟิก CPU ล้มเหลว ผู้ปฏิบัติงานจะสูญเสียการมองเห็นสถานะของเครื่อง CNC อาจยังคงประมวลผลการเคลื่อนที่ในพื้นหลังได้ แต่ผู้ปฏิบัติงานไม่สามารถยืนยันสถานะ, ตอบสนองต่อการแจ้งเตือน, หรือป้อนคำสั่งผ่านหน้าจอได้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2900-0350 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลกราฟิก CPU |
| ซีรีส์บอร์ด | A20B-2900 |
| ระบบที่รองรับ | FANUC Series 15-B, Series 16, Series 18 |
| มาตรฐานการแสดงผล | CAP-II |
| การติดตั้ง | บอร์ดหลักหรือบอร์ด OPT1 (ขึ้นอยู่กับคอนโทรลเลอร์) |
| การใช้งาน | เอาต์พุตการแสดงผล CRT / LCD |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ / ปรับปรุงใหม่ / ซ่อมแซม |
คอนโทรลเลอร์ CNC ประมวลผลงานสองประเภทที่แตกต่างกันโดยพื้นฐานพร้อมกัน งานควบคุมแบบเรียลไทม์ — ลูปตำแหน่งเซอร์โว, การควบคุมความเร็วสปินเดิล, การดำเนินการลัดวงจร PMC — ทำงานบน CPU หลักโดยมีข้อกำหนดด้านเวลาที่เข้มงวด
การเรนเดอร์การแสดงผลต้องใช้การคำนวณสูง แต่ไม่สำคัญต่อเวลาเท่า การแยกงานเหล่านี้ไปยังโปรเซสเซอร์ที่แตกต่างกันเป็นการเลือกการออกแบบที่ใช้งานได้จริง
A20B-2900-0350 คือโปรเซสเซอร์กราฟิกเฉพาะ
มันรับข้อมูลจาก CPU CNC หลัก — เนื้อหาหน้าจอ, ตำแหน่งเคอร์เซอร์, ป้ายคีย์แบบนุ่ม, ข้อความแจ้งเตือน, พิกัดเส้นทางการเคลื่อนที่ — และแปลงเป็นเอาต์พุตวิดีโอที่ขับเคลื่อนจอแสดงผล
การทำงานนี้บนโมดูลแยกต่างหากจะทำให้ CPU หลักว่างสำหรับงานแบบเรียลไทม์
การแยกนี้ยังมีประโยชน์ในการบำรุงรักษา โมดูลกราฟิกที่ล้มเหลวจะไม่ทำให้การควบคุมการเคลื่อนที่ของ CNC หยุดทำงาน
เครื่องอาจยังคงทำงานต่อไป — หรือสามารถใช้งานได้ในโหมดจำกัด — ในขณะที่แก้ไขปัญหาการแสดงผล
ข้อผิดพลาดจะถูกจำกัดอยู่ที่ระบบย่อยกราฟิก แทนที่จะลุกลามไปยังการควบคุมทั้งหมด
CAP-II คือสถาปัตยกรรมจอแสดงผลที่ FANUC ใช้ในคอนโทรลเลอร์รุ่น Series 15-B, 16 และ 18 มันกำหนดอินเทอร์เฟซระหว่างอิเล็กทรอนิกส์ประมวลผลจอแสดงผลของ CNC และหน่วยจอภาพ A20B-2900-0350 ใช้เอาต์พุตการแสดงผล CAP-II ที่ฝั่งคอนโทรลเลอร์
คอนโทรลเลอร์ FANUC รุ่นต่างๆ ใช้สถาปัตยกรรมจอแสดงผลที่แตกต่างกัน
รุ่นก่อนหน้านี้ใช้โมดูลกราฟิกที่แตกต่างกัน; ระบบที่ใช้ HSSB ของซีรีส์ C ใช้อินเทอร์เฟซที่แตกต่างกันไปอีก
A20B-2900-0350 เป็นโซลูชัน CAP-II เฉพาะสำหรับคอนโทรลเลอร์ซีรีส์ B และซีรีส์ตัวเลขรุ่นแรก
การใช้โมดูลกราฟิกจากรุ่นอื่นหรือมาตรฐานการแสดงผลอื่นจะไม่ให้ผลลัพธ์ที่ถูกต้อง
ความเข้ากันได้ของโมดูลกับทั้งแพลตฟอร์ม Series 15-B และ Series 16/18 สะท้อนถึงสถาปัตยกรรมจอแสดงผลที่ใช้ร่วมกันในกลุ่มคอนโทรลเลอร์เหล่านี้
ตำแหน่งการติดตั้ง — บอร์ดหลักหรือบอร์ด OPT1 — แตกต่างกันไปตามประเภทคอนโทรลเลอร์และการกำหนดค่าเฉพาะ
ยืนยันตำแหน่งการติดตั้งจากเอกสารฮาร์ดแวร์ของเครื่องก่อนการติดตั้ง
A20B-2900-0350 สามารถติดตั้งในตำแหน่งที่แตกต่างกันได้ขึ้นอยู่กับคอนโทรลเลอร์: โดยตรงบนบอร์ด CPU หลักในการกำหนดค่าบางอย่าง หรือบนบอร์ดลูก OPT1 (ตัวเลือก 1) ในการกำหนดค่าอื่นๆ บอร์ด OPT1 เป็นบอร์ดส่วนขยายที่เพิ่มช่องเสียบฟังก์ชันตัวเลือกให้กับ CPU หลัก — โมดูลกราฟิกจะครอบครองหนึ่งในช่องเสียบเหล่านี้ในการกำหนดค่าที่บอร์ดหลักไม่มีซ็อกเก็ตโมดูลกราฟิกเฉพาะ
ความยืดหยุ่นในการติดตั้งนี้เป็นเจตนาในการออกแบบซีรีส์ A20B-2900
โมดูลกราฟิกเดียวกันนี้รองรับการกำหนดค่าคอนโทรลเลอร์หลายแบบโดยปรับให้เข้ากับตำแหน่งช่องเสียบที่มีอยู่
ก่อนที่จะจัดหาชิ้นส่วนทดแทน ให้ระบุตำแหน่งที่โมดูลที่ติดตั้งอยู่ในปัจจุบันครอบครองและยืนยันว่าตำแหน่งนั้นว่างในคอนโทรลเลอร์
หากบอร์ด OPT1 เองก็เสียหรือหายไป ให้แก้ไขปัญหานั้นก่อน แล้วจึงติดตั้งโมดูลกราฟิก
คำถามที่ 1: จอแสดงผล CNC มืดสนิท เครื่องเปิดอยู่และแกนดูเหมือนจะตอบสนองปกติ A20B-2900-0350 เป็นสาเหตุที่น่าจะเป็นไปได้หรือไม่?
จอแสดงผลมืดสนิทพร้อมการทำงานของเครื่องปกติเป็นสัญญาณบ่งชี้ที่ชัดเจนของข้อผิดพลาดในระบบย่อยการแสดงผล — โมดูลกราฟิก, หน่วยแสดงผล, หรือสายเคเบิลเชื่อมต่อ ก่อนเปลี่ยนโมดูล ให้ยืนยันว่าหน่วยแสดงผลได้รับพลังงาน (ตรวจสอบไฟ LED พลังงานหรือการเชื่อมต่อแหล่งจ่ายไฟ)
จอแสดงผลที่ไม่มีแหล่งจ่ายไฟจะไม่แสดงอะไรเลย โดยไม่คำนึงถึงสถานะของโมดูลกราฟิก
หากยืนยันแหล่งจ่ายไฟแล้ว ให้ตรวจสอบสายสัญญาณระหว่างคอนโทรลเลอร์และหน่วยแสดงผล
หากยืนยันแหล่งจ่ายไฟและสายเคเบิลว่าดีแล้ว โมดูลกราฟิกจะกลายเป็นผู้ต้องสงสัยหลัก
คำถามที่ 2: จอแสดงผลแสดงเนื้อหาบางส่วน — บางส่วนแสดงผลถูกต้อง แต่บางส่วนแสดงอักขระผิดเพี้ยนหรือไม่แสดงข้อมูลเลย สิ่งนี้บ่งชี้อะไร?
การแสดงผลบางส่วนพร้อมพื้นที่ผิดเพี้ยนสอดคล้องกับข้อผิดพลาดของโปรเซสเซอร์กราฟิก หรือข้อผิดพลาดของสายเคเบิล/ขั้วต่อจอแสดงผล
โมดูลกราฟิกที่ล้มเหลวโดยสมบูรณ์มักจะทำให้จอแสดงผลว่างเปล่าทั้งหมดหรือผิดเพี้ยนทั้งหมด ไม่ใช่การเสียหายแบบเลือกได้
ความเสียหายแบบเลือกได้มักเป็นปัญหาเกี่ยวกับสายเคเบิลหรือขั้วต่อ ตรวจสอบขั้วต่อสายจอแสดงผลทั้งสองด้านและเสียบใหม่ก่อนเปลี่ยนโมดูลกราฟิก
คำถามที่ 3: หลังจากเปลี่ยน A20B-2900-0350 แล้ว จอแสดงผลเปิดขึ้น แต่แสดงความละเอียดไม่ถูกต้องหรือเนื้อหาแสดงผลผิดตำแหน่ง เกิดอะไรขึ้น?
รูปทรงหรือความละเอียดการแสดงผลที่ไม่ถูกต้องหลังจากการเปลี่ยนโมดูลบ่งชี้ถึงความไม่ตรงกันของรุ่นโมดูล หรือการตั้งค่าพารามิเตอร์การแสดงผลที่ต้องปรับ
ยืนยันว่าหมายเลขชิ้นส่วนและรุ่นของโมดูลทดแทนตรงกับของเดิม
คอนโทรลเลอร์ FANUC บางรุ่นต้องการการตั้งค่าพารามิเตอร์กราฟิกเฉพาะสำหรับประเภทและความละเอียดของจอแสดงผล ตรวจสอบว่าพารามิเตอร์เหล่านี้ยังคงอยู่หลังจากการเปลี่ยนและตรงกับประเภทจอภาพที่ติดตั้งบนเครื่อง
คำถามที่ 4: เครื่องใช้คอนโทรลเลอร์ Series 16 สามารถใช้ A20B-2900-0350 จากเครื่อง Series 15-B เป็นอะไหล่ได้หรือไม่?
A20B-2900-0350 รองรับทั้ง Series 15-B (บนบอร์ด OPT1) และ Series 16/18 (บนบอร์ดหลักหรือบอร์ด OPT1)
หากโมดูลต้นทางมีหมายเลขชิ้นส่วนและรุ่นเหมือนกับโมดูลที่ติดตั้ง ถือว่าตรงกันทางฮาร์ดแวร์ โดยไม่คำนึงว่าเดิมติดตั้งในกลุ่มคอนโทรลเลอร์ใด
ยืนยันว่าตำแหน่งการติดตั้งตรงกันและตรวจสอบความเข้ากันได้ผ่านหมายเลขชิ้นส่วน ไม่ใช่เครื่องต้นทาง

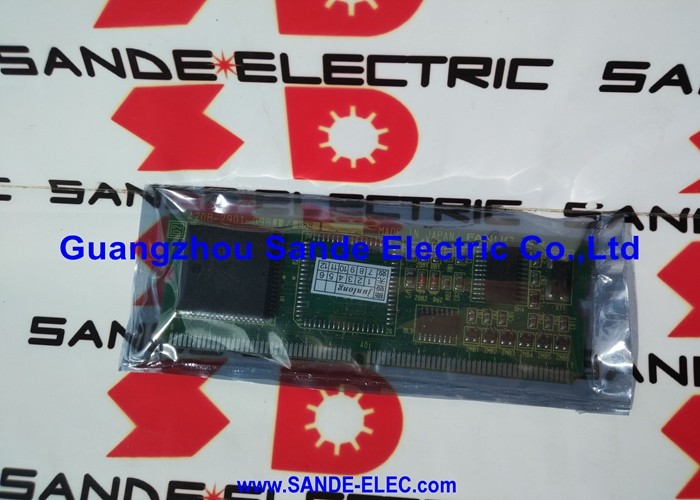

คำถามที่ 5: ควรจัดเก็บ A20B-2900-0350 ที่ถอดออกเป็นอะไหล่ได้อย่างไร?
จัดเก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตที่อุณหภูมิห้องคงที่ ห่างจากความชื้นและแสงแดดโดยตรง
โมดูลไม่มีแบตเตอรี่และไม่มีส่วนประกอบที่สำคัญต่อเวลาซึ่งเสื่อมสภาพในการจัดเก็บแบบพาสซีฟ — การจัดการป้องกันไฟฟ้าสถิตที่ถูกต้องและสภาวะการจัดเก็บที่แห้งเป็นข้อกำหนดหลัก
ตรวจสอบหน้าสัมผัสขอบคอนเนคเตอร์ของบอร์ดเพื่อการออกซิเดชันก่อนการติดตั้ง หากโมดูลถูกจัดเก็บมาหลายปี
การออกซิเดชันเล็กน้อยบนหน้าสัมผัสที่ชุบทองสามารถทำความสะอาดได้ด้วยน้ำยาทำความสะอาดหน้าสัมผัสที่เหมาะสมก่อนการติดตั้ง
