| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2900-0310 |
จอแสดงภาพของผู้ประกอบการบนเครื่อง CNC FANUC ซีรีส 16 หรือ 18 ไม่ใช่แค่เท็กสต์เทอร์มิเนล มันแสดงเนื้อหากราฟฟิกที่ผู้ประกอบการพึ่งพาตลอดวงจรการแปรรูป:
กราฟิกเส้นทางเครื่องมือ:CNC สามารถแสดงเส้นทางการตัดที่โปรแกรมในรูปแบบกราฟิก ก่อนและระหว่างการดําเนินการอัตโนมัติผู้ประกอบการตรวจสอบรูปแบบเส้นทางเครื่องมือด้วยภาพ ก่อนที่จะประกอบการตัด, ยืนยันการเคลื่อนไหวการเข้าใกล้และถอนตัว และตรวจสอบโปรไฟล์ส่วนรวม
การวินิจฉัยภาพ:การติดตามความผิดพลาดของ servo, รูปแบบคลื่นปัจจุบัน, และข้อมูลสถานะของระบบสามารถแสดงภาพเป็นรูปภาพตามเวลาจอแสดงผลเหล่านี้สนับสนุนการแก้ไขปัญหาของ servo และ spindle พฤติกรรมที่จะเป็นที่มองไม่เห็นในรูปแบบข้อความบริสุทธิ์.
การแสดงโปรแกรมส่วน:เนื้อหาของโปรแกรมถูกแสดงด้วยองค์ประกอบกราฟิก (block highlighting) การตั้งตําแหน่งคอร์เซอร์ และข้อความโปรแกรมที่มีรูปแบบ (formatted program text) ทั้งหมดผ่านโหลดควบคุมกราฟิก (graphic control module)

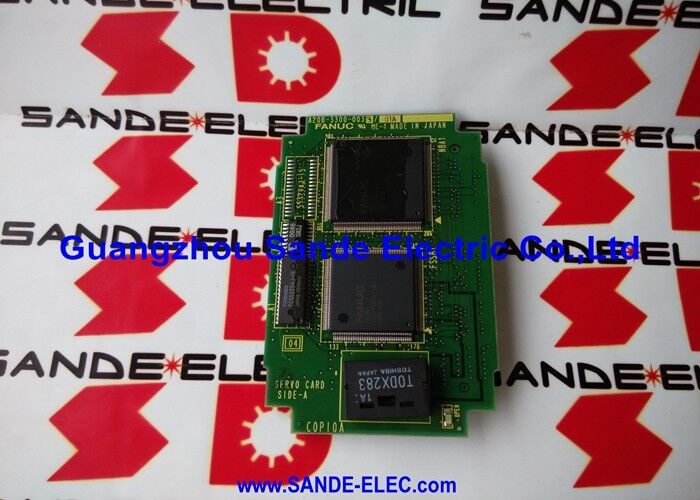

A20B-2900-0310 เป็นโมดูล SMD ที่มอบเครื่องยนต์กราฟิกฮาร์ดแวร์สําหรับฟังก์ชันการแสดงเหล่านี้ในระบบ CNC ซีรี 16 และ 18
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2900-0310 |
| การก่อสร้าง | SMD (อุปกรณ์ติดตั้งบนผิว) |
| รองรับได้ | FANUC รุ่น 16 (F16) รุ่น 18 (F18) |
| หน้าที่ | การควบคุมกราฟฟิก การแสดงภาพจอ CNC |
| ประเภท | บอร์ดลูกสาว / โมดูล PCB |
A20B-2900-0310 ติดตั้งเป็นบอร์ดลูก ∙ มันติดต่อหรือติดต่อกับบอร์ดควบคุมกราฟฟิกหลักภายในหน่วยควบคุม CNCสถาปัตยกรรมบอร์ดลูกแยกโลจิกกราฟิกจากบอร์ดประมวลผล CNC หลักการแยกแยกนี้หมายความว่าการล้มเหลวของโมดูลกราฟิกจะไม่ส่งผลกระทบต่อการควบคุมการเคลื่อนไหวของ CNC หรือการดําเนินโปรแกรม
ในทางกลับกัน การสูญเสียของฟังก์ชันกราฟิกการแสดงภาพกราฟิกที่บกพร่อง โดยไม่ส่งผลกระทบต่อการดําเนินงานของโปรแกรม CNC มักชี้ให้ A20B-2900-0310 เป็นส่วนประกอบที่ล้มเหลวไม่ใช่บอร์ด CNC หลัก
ความผิดพลาดในการแสดงภาพบนศูนย์แปรรูปชุด 16ช่องจอผู้ใช้งานของศูนย์แปรรูป FANUC รุ่น 16 จะสูญเสียการแสดงภาพเส้นทางเครื่องมือ หน้าโปรแกรมและหน้าปารามิเตอร์จะแสดงตามปกติความผิดพลาดถูกแยกออกจากโมดูลควบคุมกราฟิก อะไหล่ A20B-2900-0310 ฟื้นฟูความสามารถแสดงภาพกราฟิกเต็ม.
การอัพเดทการบํารุงรักษา CNC:ระหว่างการปรับปรุงซ่อมบํารุง CNC ที่มีโปรแกรมไว้โมดูลควบคุมกราฟิกถูกเปลี่ยนเป็นส่วนหนึ่งของโปรแกรมการต่ออายุระดับบอร์ด เพื่อป้องกันความล้มเหลวของกราฟิกที่เกี่ยวข้องกับอายุบนอุปกรณ์ในช่วงเวลาสูง.
Q1: การเปลี่ยน A20B-2900-0310 ต้องการการตั้งค่าโปรแกรมใด ๆ ไหม?
โมดูลการควบคุมกราฟิกเป็นบอร์ดฮาร์ดแวร์ ในส่วนใหญ่ของการปรับแต่งซีรีส์ 16 และ 18 โมดูลไม่มีพารามิเตอร์ CNC หรือการตั้งค่าที่สามารถเขียนโปรแกรมได้การเปลี่ยนบอร์ดจะฟื้นฟูความสามารถของฮาร์ดแวร์กราฟิก โดยไม่ต้องต้องการการปรับแต่งจอหรือการเปลี่ยนแปลงปารามิเตอร์การตั้งค่าปารามิเตอร์กราฟิกของ CNC (ประเภทจอ, ตัวเลือกความละเอียดจอ) ถืออยู่ในความจําปารามิเตอร์ CNC หลัก, ไม่ใช่ในบอร์ดลูกสาว.
Q2: A20B-2900-0310 ที่ล้มเหลวทําให้ CNC หยุดทํางานได้หรือไม่?
ในกรณีส่วนใหญ่ ไม่มี การควบคุมการเคลื่อนไหวของ CNC การดําเนินงานโปรแกรม และฟังก์ชัน I / O ถูกจัดการโดยบอร์ดที่แยกออกจากโมดูลกราฟิกการล้มเหลวของบอร์ดกราฟฟิกมักจะทําให้เกิดความผิดปกติในการแสดง, การแสดงเส้นทางเครื่องมือที่หายไป ในขณะที่เครื่องยังคงทํางานมีผลต่อการทํางาน CNC. ตรวจสอบความผิดพลาดโดยวิธีเฉพาะเจาะจง ก่อนที่จะสมมุติว่า CNC จะดําเนินการต่อไปกับบอร์ดกราฟิกที่ล้มเหลว
Q3: อาการที่เห็นได้ชัดของ A20B-2900-0310 ความผิดพลาดคืออะไร?
อาการทั่วไปประกอบด้วย: หน้าจอกราฟิกเส้นทางเครื่องมือแสดงภาพว่างหรือเสียหายในขณะที่หน้าข้อความแสดงปกติ; รูปแบบการแสดงกราฟิกเฉพาะเจาะจงกระตุ้นสัญญาณเตือน CNCพื้นที่แสดงภาพกราฟิกแสดงการแสดงภาพบางส่วนหรือแช่แข็งที่ไม่ได้อัพเดท; หรือจอแสดงเสียงเสียงกราฟิก (รูปแบบพิกเซลสุ่ม) ในพื้นที่ที่ปกติจะครอบครองโดยเนื้อหากราฟิก
คําถามที่ 4: A20B-2900-0310 สามารถใช้กับรุ่น 16M, 16T, 18M และ 18T ได้หรือไม่?
A20B-2900-0310 เป้าหมายครอบครัว CNC ซีรีส์ 16 และ 18 ความเหมาะสมใน M (ศูนย์แปรรูป), T (ศูนย์หมุน),และตัวย่อยอื่น ๆ ภายในซีรีส์เหล่านี้ขึ้นอยู่กับการประกอบแผ่นแสดงภาพเฉพาะเจาะจงที่โมดูลติดต่อ. ตรวจสอบกับเอกสารอะไหล่สําหรับรุ่น CNC และชนิดหน่วยจอเฉพาะ ก่อนสั่งซื้อ
Q5: เลขส่วนที่อยู่ใกล้เคียงกันใดที่ให้บริการรุ่น CNC ที่แตกต่างกันในครอบครัวบอร์ดกราฟิก?
ซีรี่ย์ A20B-2900 ครอบคลุมบอร์ดกราฟฟิกในหลายรุ่น FANUC CNC. ตัวเลขติดเคียงให้บริการกับระบบที่แตกต่างกันA20B-2900-0340 และ A20B-2900-0350 ให้บริการการจัดตั้งจออื่น ๆ ภายในครอบครัว FANUCเลขชิ้นใน A20B-2901 และ A20B-2902 รอบรอง รุ่นใหม่ของโมดูลกราฟิกบอร์ดกราฟิกแต่ละแผ่นนั้นเป็นระบบเฉพาะเจาะจง ตรวจสอบเลขบอร์ดที่ติดตั้งโดยตรงจากฉลาก ก่อนสั่งซื้อ.
