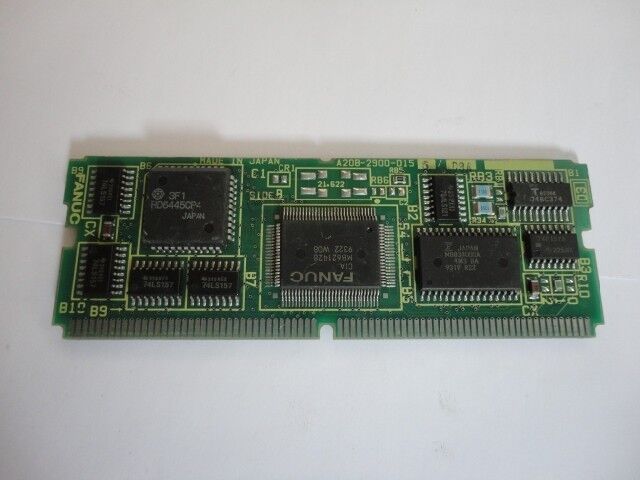

Fanuc PC บอร์ดลูกสาว A20B-2900-0155 A20B29000155 A2OB-29OO-O155

A20B-2900-0155 ∙ FANUC ซีรีส์ 16/18/21 โมโนครอม CRT 9 นิ้ว โมดูลควบคุม ∙ ตัวเลือก 1A / รุ่น B & C / แทน A02B-0130-H040

CRT มโนโครม 9 นิ้ว เทคโนโลยี จัดจอ หลัก

ก่อนที่แผ่น LCD สีจะกลายเป็นมาตรฐานบนเครื่องมือ CNC เครื่อง CRT มโนครอม 9 นิ้วเป็นเครื่องแสดงหน้าออนไลน์ผู้ใช้งาน CNC ที่มีอํานาจมากกว่าสองทศวรรษและ 21 ระบบ CNC ในรุ่นแบบ B และ C ใช้ชนิดจอนี้เป็นอินเตอร์เฟซผู้ใช้งานมาตรฐาน.

CRT ขนาด 9 นิ้วนําตัวประกอบการแสดงภาพแบบข้อความ: เนื้อหาโปรแกรม ตําแหน่งแกน การสับเปลี่ยนเครื่องมือ ตารางพารามิเตอร์และข้อความแจ้งเตือนทั้งหมดถูกแสดงด้วยตัวอักษรฟอสฟอร์สีเขียวหรือสีเหลืองบนพื้นหลังมืดขนาดหน้าจอขนาด 9 นิ้วที่คอมพัคต์ เหมาะกับขนาดปานล์ผู้ใช้งานมาตรฐานของเครื่องจักรในยุคนี้

A20B-2900-0155 เป็นโมดูล SMD ที่ขับเคลื่อนจอนี้และผลิตการแสดงตัวอักษรที่ CRT 9 นิ้วต้องการเพื่อผลิตภาพที่อ่านได้.

ข้อมูลสินค้าหลัก

รูปแบบ B และ รูปแบบ C

A20B-2900-0155 ให้บริการสองรุ่นของฮาร์ดแวร์ของชุด 16/18/21:

รุ่น B:รุ่นฮาร์ดแวร์รุ่นที่สองของแพลตฟอร์มซีรีส์ 16/18 รุ่น B นําเสนอสถาปัตยกรรมบอร์ดหลักที่อัพเดทและขยายความจดจําในขณะที่ยังคงมีอินเตอร์เฟซจอเดียวกันกับรุ่น A

รุ่น C:รุ่นสุดท้ายของซีรีส์ 16/18 ก่อนรุ่น i (16i/18i) โมเดล C ปรับปรุงฮาร์ดแวร์มากขึ้น อินเตอร์เฟซพอร์ต OPT 1 สําหรับโมดูล CRT 9 นิ้วยังคงคงคงคงทําให้ A20B-2900-0155 สามารถใช้งานได้ทั้งในฮาร์ดแวร์รุ่น B และ C.

สําหรับซีรีส์ 21 ใช้อินเตอร์เฟซจอเดียวกัน - CRT มโนครอม 9 นิ้วถูกใช้ในครอบครัว 16/18/21 ในรุ่นฮาร์ดแวร์เหล่านี้

สถานการณ์การใช้งาน

ความบกพร่องของจอ CNC ในเครื่องควบคุม 16-B:ช่องจอแบบมโนครอมขนาด 9 นิ้วของ FANUC ซีรีส์ 16-B CNC หมดค่าใช้จ่าย ช่องจอ CNC ยังคงทํางานตามปกติโมดูล A20B-2900-0155 ได้รับการระบุว่าเป็นส่วนประกอบที่ล้มเหลวบนบอร์ด OPT 1. การเปลี่ยนซ่อมแซมหน้าจอผู้ใช้

A02B-0130-H040 แทน:ซีรี่ย์ 18-C CNC มีบอร์ด CRT A02B-0130-H040 ที่เริ่มแสดงความผิดปกติในการแสดงA20B-2900-0155 ติดตั้งเป็นเครื่องสํารองตรง. จอทํางานปกติ โดยไม่ต้องเปลี่ยนการตั้งค่า

การปรับปรุงหลังซีรีส์ 21-C:เครื่อง CNC ซีรีส์ 21-C ผ่านการดูแลหน่วยควบคุม โมดูลควบคุม CRT ถูกเปลี่ยนเป็นตัวต่อต้านกับ A20B-2900-0155 ในส่วนของโปรแกรมการอัพเดทแผ่น

FAQ

Q1: ความแตกต่างระหว่าง A20B-2900-0155 และ A20B-2902-0270 ในครอบครัวโมดูล CRT เดียวกันคืออะไร?

โมดูลสองตัวนี้ใช้การจัดตั้งจอที่แตกต่างกันอย่างพื้นฐาน:

• A20B-2900-0155: 9 นิ้วโมโนครอมCRT สําหรับซีรีส์ 16/18/21 รุ่น B/C
• A20B-2902-0270: 14 นิ้วสีCRT สําหรับซีรีส์ 16/18 รุ่น B

พวกมันไม่สามารถแลกเปลี่ยนกันได้ การเลือกขึ้นอยู่กับขนาดและประเภทของจอที่ติดตั้งบนเครื่อง

Q2: A20B-2900-0155 สามารถขับจอ LCD เป็นตัวแทนตรงของ CRT 9 นิ้วได้หรือไม่?

หมายเลข A20B-2900-0155 สร้างสัญญาณที่สอดคล้องกับ CRT การปรับเปลี่ยนและความต้องการการร่วมกันการเปลี่ยน CRT ด้วย LCD ต้องใช้เครื่องแปลงวิดีโอ CRT เป็น LCD หรือการปรับปรุงอินเตอร์เฟซการแสดงภาพครบถ้วนA20B-2900-0155 เองต้องมีและทํางานเพื่อขับเคลื่อนจอ CRT; มันไม่เข้ากันได้กับการเชื่อมต่อ LCD โดยตรง

Q3: "ตัวเลือก 1A" คืออะไร และมันแตกต่างจาก "ตัวเลือก 1" อย่างไร?

"ตัวเลือก 1A" หมายถึงการตั้งค่าเฉพาะของแผ่นตัวเลือก 1 ที่ยอมรับโมดูล A20B-2900-0155ริมท้าย "A" แตกต่างจากตัวแบบแผ่น Option 1 อื่นๆ ที่ยอมรับโมดูลแสดงภาพที่แตกต่างกัน (เช่น Option 1B สําหรับโมดูลแสดงภาพสีหรือโมดูลขนาดต่างกัน)เมื่อสั่ง A20B-2900-0155 ยืนยันว่า CNC's Option 1 board variant ตรงกับการกําหนด "1A"

Q4: การเปลี่ยน A20B-2900-0155 จําเป็นต้องเปลี่ยนปารามิเตอร์ CNC ไหม?

ไม่ โมดูลควบคุม CRT เป็นส่วนประกอบของฮาร์ดแวร์จอและไม่บรรจุปารามิเตอร์ CNC หลังจากการติดตั้งอะไหล่ A20B-2900-0155 บนบอร์ด OPT 1 และให้พลังงานระบบจอแสดงผลควรกลับมาทํางานปกติทันที. หากจอแสดงขนาดตัวอักษรที่ไม่ถูกต้องหรือปัญหาในการร่วมกัน, ปริมาตรการที่เกี่ยวข้องกับจอของ CNC (ถ้ามี) ควรตรวจสอบแต่การใส่ปารามิเตอร์ใหม่โดยปกติไม่จําเป็นสําหรับการเปลี่ยนโมดูลที่คล้ายกัน.

Q5: A20B-2900-0155 เปรียบเทียบได้อย่างไรกับ A02B-0130-H040 เก่ากว่าที่แทน?

A20B-2900-0155 ได้ถูกออกแบบมาโดยเฉพาะเพื่อขยายอายุการใช้งานของระบบที่จํากัดไว้กับบอร์ด A02B-0130-H040เนื่องจาก A02B-0130-H040 ยิ่งยากที่จะหาแหล่งที่เหมาะสม, A20B-2900-0155 ให้ทางเลือกในการผลิตปัจจุบันหรือที่จัดสรรอย่างกว้างขวางที่ทําหน้าที่เดียวกันบนฮาร์ดแวร์เดียวกันการหาแหล่ง A20B-2900-0155 ปกติจะเรียบง่ายกว่าการหา A02B-0130-H040 ที่น่าเชื่อถือ.
