| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

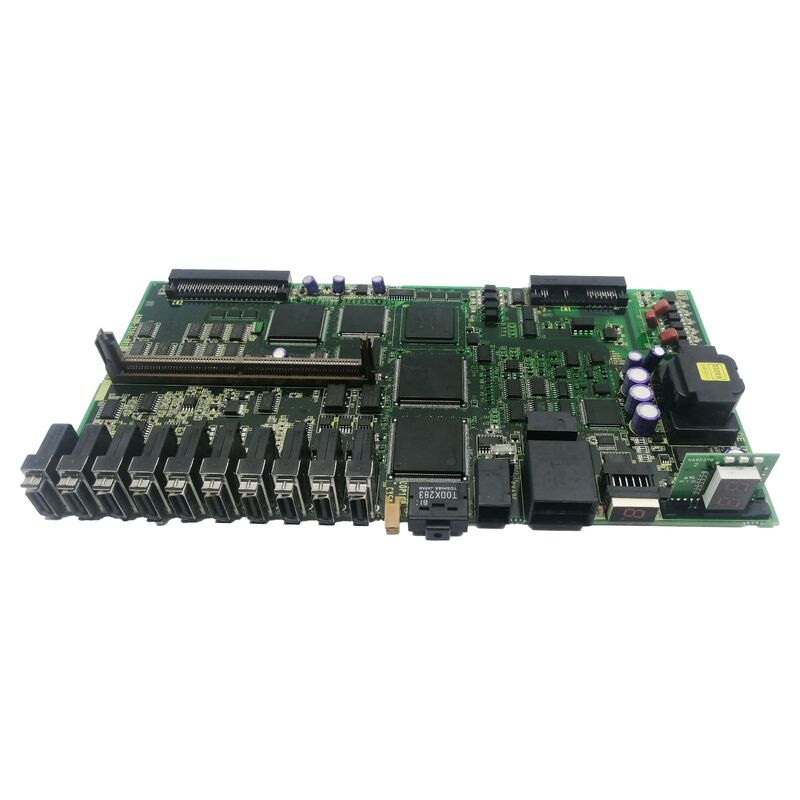

| หมายเลขรุ่น | A20B-2101-0681 |
ซีรี่ส์ A20B-2101 ครอบคลุมแผงขับเคลื่อนและแผงจ่ายไฟที่หลากหลายสำหรับ FANUC CNC และระบบอัตโนมัติ ภายในซีรีส์นี้ บอร์ดที่จัดอยู่ในประเภท "บอร์ดจ่ายไฟ" ทำหน้าที่สำคัญในการจ่ายแรงดันไฟฟ้าที่ได้รับการควบคุมและเสถียรให้กับวงจรอิเล็กทรอนิกส์ภายในโมดูลไดรฟ์และส่วนประกอบฮาร์ดแวร์ CNC
กลุ่มผลิตภัณฑ์บอร์ดจ่ายไฟซีรีส์ A20B-2101 ครอบคลุมการใช้งานที่หลากหลาย:
บอร์ดจ่ายไฟ Alpha-i PSM:ตระกูล A20B-2101-0390 (รวมถึง /08A และการแก้ไขอื่นๆ) ได้รับการยืนยันว่าเป็น "บอร์ดจ่ายไฟพร้อมตัวกรองสัญญาณรบกวน" สำหรับซีรีส์กำลังสูง Alpha-i PSM (โมดูลจ่ายไฟ) โดยมีการแสดงสถานะ LED 7 ส่วนและตัวกรองสัญญาณรบกวนในตัวสำหรับหน่วย PSM บอร์ดที่มีเอกสารประกอบอย่างดีในซีรีส์เดียวกันนี้กำหนดบริบทสำหรับบอร์ดจ่ายไฟ A20B-2101 อื่นๆ
บอร์ดจ่ายไฟภายในโมดูลไดรฟ์:บอร์ดจ่ายไฟ A20B-2101 อื่นๆ จ่ายรางจ่ายลอจิก 5V, 15V และ 24V ภายในโมดูลเครื่องขยายเสียงเซอร์โวและสปินเดิล โดยแปลงจากบัส DC ที่มีอยู่หรือแรงดันไฟฟ้าจ่ายควบคุมไปเป็นแรงดันไฟฟ้าที่แม่นยำซึ่งจำเป็นโดยลอจิกของโมดูลและวงจรอินเทอร์เฟซ
บอร์ดซีรีย์ Beta-i และ αis:บอร์ดจ่ายไฟสำหรับไดรฟ์ Beta-i SVM1 ขนาดกะทัดรัดและโมดูลซีรีส์ αis ยังปรากฏอยู่ภายในหมายเลข A20B-2101 ซึ่งรองรับความต้องการการกระจายพลังงานของระบบขับเคลื่อนที่สมบูรณ์
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2101-0681 |
| พิมพ์ | คณะกรรมการพาวเวอร์ซัพพลาย |
| ชุด | A20B-2101 |
| แอปพลิเคชัน | FANUC CNC และไดรฟ์อัตโนมัติ |
| ผู้ผลิต | ฟานัค คอร์ปอเรชั่น |
ในตู้ไดรฟ์ CNC ของ FANUC คุณภาพและความเสถียรของแรงดันไฟฟ้าของแหล่งจ่ายไฟภายในส่งผลโดยตรงต่อความน่าเชื่อถือของระบบ:
เสถียรภาพในการจ่ายลอจิก:อุปกรณ์อิเล็กทรอนิกส์ควบคุมของเซอร์โวแอมพลิฟายเออร์ เช่น ไมโครโปรเซสเซอร์ ไดรเวอร์เกต อินเทอร์เฟซตัวเข้ารหัส ต้องการแหล่งจ่ายไฟ 5V และ 3.3V ที่เสถียรภายในพิกัดความเผื่อที่แคบ แรงดันไฟฟ้ากระเพื่อมหรือภาวะชั่วครู่บนรางเหล่านี้ทำให้เกิดข้อผิดพลาดทางตรรกะ สัญญาณเตือนเป็นระยะ หรือพฤติกรรมเซอร์โวไม่แน่นอน
อุปทานไดรฟ์เกต:วงจรขับเคลื่อนเกท IGBT ต้องใช้แหล่งจ่ายไฟแบบไบโพลาร์ (โดยทั่วไปคือ +15V/-15V หรือ +15V) เพื่อเปิดและปิด IGBT โดยสมบูรณ์ การจ่ายไดรฟ์เกตที่ไม่เพียงพอทำให้ IGBT ทำงานด้วยความอิ่มตัวบางส่วน — เพิ่มการกระจายความร้อน และนำไปสู่ความล้มเหลวของ IGBT ในที่สุด
ควบคุมการแยกพลังงาน:แผงจ่ายไฟภายในมักจัดให้มีการแยกระหว่างด้านบัสไฟฟ้าแรงสูงและด้านลอจิกแรงดันต่ำของไดรฟ์ การแยกส่วนนี้ช่วยปกป้องอุปกรณ์อิเล็กทรอนิกส์ควบคุมจากสภาวะชั่วครู่ฝั่งบัส และจัดให้มีแผงกั้นไฟฟ้าที่ปลอดภัย
เมื่อบอร์ดจ่ายไฟ A20B-2101-0681 ล้มเหลว รางจ่ายไฟภายในของโมดูลไดรฟ์จะหยุดชะงัก ซึ่งโดยทั่วไปจะทำให้ไดรฟ์ไม่ผ่านการทดสอบการเปิดเครื่องด้วยตนเองหรือสร้างรหัสแจ้งเตือนแหล่งจ่ายไฟ
ความผิดปกติของแหล่งจ่ายไฟโมดูลไดรฟ์:โมดูลไดรฟ์ FANUC ไม่ผ่านลำดับการเปิดเครื่อง ไฟ LED ยืนยันว่าไม่มีกำลังลอจิกภายใน อินพุต AC และบัส DC ของระบบขับเคลื่อนได้รับการยืนยันว่าถูกต้อง บอร์ดจ่ายไฟ A20B-2101-0681 ถูกระบุว่าเป็นความผิดปกติ — การแปลง DC-DC ภายในล้มเหลว การเปลี่ยนจะคืนค่าการจ่ายลอจิกของโมดูลและการทำงานตามปกติ
การตรวจสอบสัญญาณเตือนการขับเป็นระยะ:แกน CNC พัฒนาสัญญาณเตือนแบบสุ่มซึ่งไม่สามารถเชื่อมโยงกับเหตุการณ์การเคลื่อนไหวหรือการเดินสายไฟภายนอกได้ การทดสอบแสดงให้เห็นว่าสัญญาณเตือนมีความสัมพันธ์กับกำลังไฟฟ้าเอาท์พุตของ A20B-2101-0681 ที่เข้าสู่สถานะชั่วคราวสั้นๆ ภายใต้ภาระความร้อน การเปลี่ยนทดแทนจะแก้ไขข้อผิดพลาดที่ไม่ต่อเนื่อง
คำถามที่ 1: ฉันจะระบุได้อย่างไรว่า A20B-2101-0681 เป็นส่วนประกอบที่ผิดพลาด เมื่อโมดูลไดรฟ์ไม่มีพลังงานภายใน
ขั้นแรก ให้ยืนยันว่าการจ่ายไฟภายนอกของโมดูลถูกต้อง — ตรวจสอบแรงดันไฟฟ้าอินพุตหลัก AC และระดับบัส DC จาก PSM หากแหล่งจ่ายไฟภายนอกได้รับการยืนยัน และโมดูลยังคงไม่แสดงพลังงานลอจิก แสดงว่าบอร์ดจ่ายไฟภายในน่าจะเป็นข้อบกพร่องมากที่สุด ภายในโมดูล A20B-2101-0681 จะถูกระบุโดยการอ่านป้ายหมายเลขชิ้นส่วน เปรียบเทียบกับรายการอะไหล่ของโมดูลไดรฟ์เพื่อยืนยันว่านี่คือบอร์ดจ่ายไฟสำหรับโมดูลนั้น
คำถามที่ 2: อะไรคือความแตกต่างระหว่าง "บอร์ดจ่ายไฟ" และ "บอร์ดจ่ายไฟ" ในศัพท์เฉพาะของไดรฟ์ FANUC?
ในภาษาโมดูลขับเคลื่อนของ FANUC:คณะกรรมการพลังงาน(หรือแผงสายไฟ) นำเอาเอาท์พุตของมอเตอร์กระแสสูงและการเชื่อมต่อบัส DC — ทำงานที่แรงดันบัสเต็มพร้อมกระแสมอเตอร์ กบอร์ดจ่ายไฟแปลงแรงดันไฟฟ้าเป็นระดับต่ำกว่าที่ต้องการโดยอุปกรณ์อิเล็กทรอนิกส์ควบคุม โดยทำงานที่ระดับแรงดันลอจิกเป็นเอาต์พุต แม้ว่าอินพุตอาจมาจากบัส DC ก็ตาม A20B-2101-0681 เป็นบอร์ดจ่ายไฟ (ตัวแปลงจ่ายไฟภายในแรงดันต่ำ) ไม่ใช่บอร์ดจ่ายไฟกระแสสูง
คำถามที่ 3: A20B-2101-0681 ใช้ในโมดูลเซอร์โวแอมพลิฟายเออร์ โมดูลสปินเดิล หรือโมดูล PSM หรือไม่
ซีรีส์ A20B-2101 ครอบคลุมไดรฟ์ทั้งสามประเภท ได้แก่ เซอร์โวแอมพลิฟายเออร์ แอมพลิฟายเออร์สปินเดิล และโมดูลจ่ายไฟ (PSM) ประเภทโมดูลโฮสต์เฉพาะของ A20B-2101-0681 ได้รับการยืนยันจากป้ายหมายเลขชิ้นส่วนภายในโมดูลที่ติดตั้ง การอ้างอิงโยงกับรายการอะไหล่ของโมดูลโฮสต์ในคู่มือการบำรุงรักษา FANUC
คำถามที่ 4: การเปลี่ยน A20B-2101-0681 ส่งผลต่อไดรฟ์ที่เก็บไว้หรือพารามิเตอร์ CNC หรือไม่
ไม่ บอร์ดจ่ายไฟภายในไม่ได้จัดเก็บพารามิเตอร์ของระบบ การเปลี่ยน A20B-2101-0681 จะไม่ส่งผลต่อการตั้งค่าพารามิเตอร์เซอร์โวหรือสปินเดิลของ CNC หลังจากติดตั้งการเปลี่ยนและจ่ายไฟกลับคืนแล้ว ระบบอิเล็กทรอนิกส์ควบคุมของโมดูลขับเคลื่อนจะรีสตาร์ทโดยใช้พารามิเตอร์ CNC ที่มีอยู่ซึ่งจัดเก็บไว้ในหน่วยความจำหลักของ CNC
คำถามที่ 5: มีเวอร์ชันการแก้ไขของ A20B-2101-0681 หรือไม่
บอร์ดซีรีส์ A20B-2101 จำนวนมากมีส่วนต่อท้ายการแก้ไข เช่น /01A, /02B ซึ่งบ่งบอกถึงการทำซ้ำการอัปเดตฮาร์ดแวร์ หากป้ายบอร์ดที่ติดตั้งแสดงการแก้ไขเฉพาะ (เช่น A20B-2101-0681/01A) ให้สังเกตสิ่งนี้เมื่อจัดหาผลิตภัณฑ์ทดแทน โดยทั่วไปการแก้ไขในภายหลังจะเข้ากันได้แบบย้อนหลังกับการแก้ไขก่อนหน้าในช่องเดียวกัน หากไม่มีการแก้ไขเฉพาะเจาะจงที่ได้รับการบันทึกเป็นข้อบังคับในบันทึกการบำรุงรักษาของโมดูลไดรฟ์ การแก้ไขล่าสุดที่มีอยู่คือตัวเลือกการเปลี่ยนที่เหมาะสม
