แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0390 |

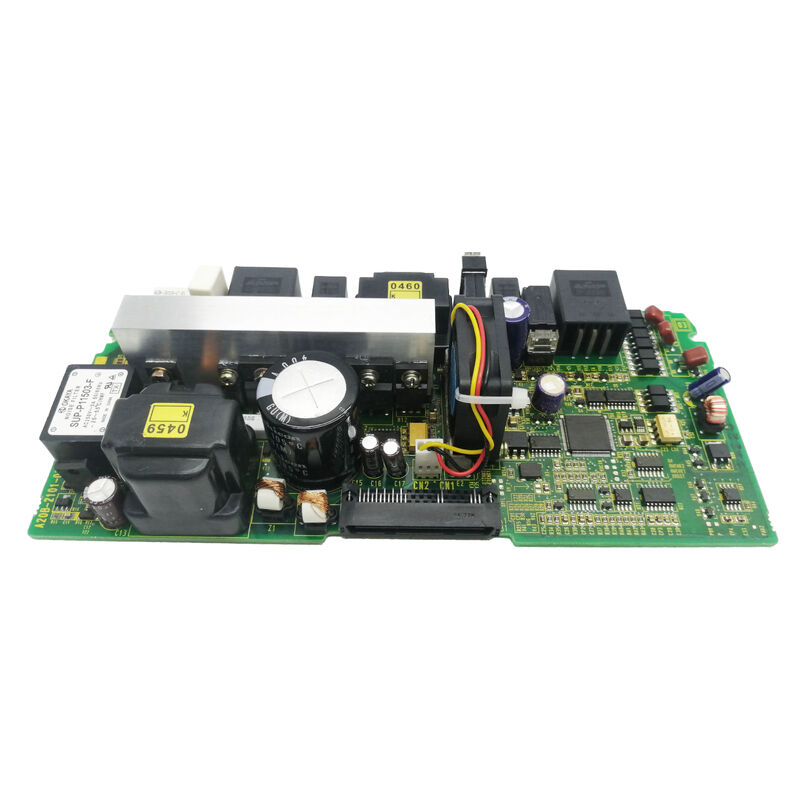

A20B-2101-0390 เป็นบอร์ดจ่ายไฟวงจรพิมพ์สำหรับระบบขับเคลื่อน Alpha I ซีรี่ส์ของ FANUC ในสถาปัตยกรรม Alpha I ของ FANUC โมดูลจ่ายไฟ (PSM) ทำหน้าที่เป็นหน่วยแปลงพลังงานส่วนกลางสำหรับระบบขับเคลื่อนทั้งหมด รวมถึงทั้งเซอร์โวและสปินเดิลแอมพลิฟายเออร์ที่เชื่อมต่อกับมันบนบัส DC ที่ใช้ร่วมกัน
A20B-2101-0390 PCB คือบอร์ดควบคุมและการตรวจสอบภายใน PSM ซึ่งจัดการ:
การควบคุมการแก้ไข:PSM แปลงกำลังไฟหลัก AC สามเฟสขาเข้าเป็นแรงดันไฟฟ้า DC บัสที่ได้รับการควบคุม PCB แหล่งจ่ายไฟจะควบคุมกระบวนการแก้ไขนี้และตรวจสอบบัส DC เพื่อดูระดับแรงดันไฟฟ้าที่ถูกต้อง
การจัดการพลังงานหมุนเวียน:เมื่อแกนเซอร์โวหรือสปินเดิลลดความเร็วลง พวกมันจะสร้างพลังงานที่สร้างใหม่ขึ้นมา PSM จัดการพลังงานนี้ - ไม่ว่าจะส่งกลับไปยังแหล่งจ่ายไฟหลัก AC (ในการกำหนดค่า PSM แบบสร้างใหม่) หรือกระจายพลังงานผ่านตัวต้านทานแบบสร้างใหม่ A20B-2101-0390 ควบคุมการสลับพลังงานใหม่
การตรวจสอบบัส DC:PCB แหล่งจ่ายไฟจะตรวจสอบแรงดันไฟฟ้าบัส DC แบบเรียลไทม์ โดยตรวจจับสภาวะแรงดันไฟเกินและแรงดันตก และกระตุ้นการปิดระบบป้องกันก่อนที่อุปกรณ์อิเล็กทรอนิกส์กำลังจะเสียหาย
การแสดงสถานะ:จอแสดงผล LED 7 ส่วนบน A20B-2101-0390 แสดงสถานะการทำงานของ PSM และรหัสสัญญาณเตือน ช่วยให้มองเห็นสถานะของโมดูลแหล่งจ่ายไฟได้โดยตรง โดยไม่ต้องใช้การเชื่อมต่อ CNC สำหรับการวินิจฉัยขั้นพื้นฐาน
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทซีรีส์ | อัลฟ่า ไอ |
| ประเภทบอร์ด | วงจรพิมพ์ (แหล่งจ่ายไฟ) |
| แสดง | ไฟ LED 7 ส่วน |
| ตัวกรองสัญญาณรบกวน | ออนบอร์ด |
| แอปพลิเคชัน | การควบคุมแหล่งจ่ายไฟ Alpha I PSM |
ข้อมูลจำเพาะ "ตัวกรองสัญญาณรบกวนบนบอร์ด" ระบุตัวกรอง EMI (การรบกวนทางแม่เหล็กไฟฟ้า) ที่รวมอยู่ใน A20B-2101-0390 การสลับอุปกรณ์อิเล็กทรอนิกส์กำลังจะสร้างสัญญาณรบกวนทางไฟฟ้าความถี่สูงอย่างมีนัยสำคัญ โดยทั้งสองสัญญาณรบกวนที่ส่งกลับไปยังแหล่งจ่ายไฟหลักและเสียงที่แผ่ออกมาซึ่งส่งผลต่อวงจรที่มีความละเอียดอ่อนในบริเวณใกล้เคียง
ตัวกรองสัญญาณรบกวนในตัวบน A20B-2101-0390:
ดำเนินการปราบปราม EMI:ตัวเหนี่ยวนำเฟอร์ไรต์และตัวเก็บประจุบน PCB ของแหล่งจ่ายไฟ จะลดสัญญาณรบกวนจากสวิตช์ความถี่สูงก่อนที่จะไปถึงตัวนำหลัก ซึ่งช่วยลดสัญญาณรบกวนกับอุปกรณ์อื่นๆ บนแหล่งจ่ายไฟเดียวกัน
การปฏิบัติตาม:การกรองออนบอร์ดเป็นส่วนหนึ่งของการออกแบบไดรฟ์ของ FANUC สำหรับเครื่องหมาย CE และข้อกำหนดการปฏิบัติตาม EMC อื่นๆ - ทำให้มั่นใจว่าระบบขับเคลื่อนเป็นไปตามขีดจำกัดการปล่อยรังสีที่แผ่กระจายและดำเนินการตามที่ระบุไว้สำหรับเครื่องจักรอุตสาหกรรม
ข้อผิดพลาด PCB ของแหล่งจ่ายไฟ PSM:ระบบขับเคลื่อน FANUC Alpha I พัฒนาการแจ้งเตือนระดับ PSM — ไม่สามารถสร้าง DC บัสได้ หรือระบบจะหยุดทำงานทันทีเมื่อเปิดเครื่อง หลังจากตรวจสอบแหล่งจ่ายไฟหลักขาเข้าแล้ว PCB แหล่งจ่ายไฟ A20B-2101-0390 จะถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนจะคืนสถานะบัส DC และการทำงานของไดรฟ์ตามปกติ
การบำรุงรักษาระบบขับเคลื่อน Alpha I:ระบบขับเคลื่อน Alpha I ของโรงงานผลิตได้รับการบำรุงรักษาตามแผนอย่างครอบคลุม A20B-2101-0390 ถูกแทนที่โดยเป็นส่วนหนึ่งของการปรับปรุงระบบอิเล็กทรอนิกส์ PSM เพื่อให้มั่นใจถึงการทำงานของแหล่งจ่ายไฟที่เชื่อถือได้อย่างต่อเนื่อง
คำถามที่ 1: PCB แหล่งจ่ายไฟ PSM ในระบบขับเคลื่อน Alpha I มีบทบาทอย่างไร
ในสถาปัตยกรรม Alpha I ของ FANUC PSM เป็นหน่วยแปลงพลังงานส่วนกลาง โดยจะแก้ไขกำลังไฟหลัก AC สามเฟสให้กับ DC บัสที่เซอร์โวและสปินเดิลแอมพลิฟายเออร์ที่เชื่อมต่อทั้งหมดใช้ A20B-2101-0390 เป็น PCB ควบคุมภายใน PSM ซึ่งจัดการการแก้ไข การตรวจสอบบัส DC การจัดการพลังงานหมุนเวียน และการปิดระบบป้องกัน หากไม่มี PSM ที่ใช้งานได้ จะไม่มีเซอร์โวหรือไดรฟ์สปินเดิลในระบบสามารถทำงานได้
คำถามที่ 2: รหัส LED 7 ส่วนบน A20B-2101-0390 บ่งบอกอะไร
จอแสดงผล 7 ส่วนแสดงข้อมูลสองประเภท: รหัสสถานะระหว่างการทำงานปกติ (ยืนยันว่า PSM ทำงานอยู่และบัส DC พร้อมใช้งาน) และรหัสสัญญาณเตือนระหว่างสภาวะความผิดปกติ รหัสสัญญาณเตือนเป็นตัวเลข — แต่ละหมายเลขสอดคล้องกับประเภทความผิดปกติเฉพาะที่บันทึกไว้ในคู่มือการบำรุงรักษาเซอร์โวแอมพลิฟายเออร์ FANUC Alpha I การอ่านโค้ดที่แสดงเป็นจุดเริ่มต้นสำหรับการวินิจฉัยข้อบกพร่อง PSM
คำถามที่ 3: ต้องมีข้อควรระวังด้านความปลอดภัยอะไรบ้างก่อนเปลี่ยน A20B-2101-0390
PSM ประกอบด้วยตัวเก็บประจุตัวกรองขนาดใหญ่ที่เก็บพลังงาน DC ไฟฟ้าแรงสูง (โดยทั่วไปคือ 300–600V DC บัส) หลังจากที่ถอดแหล่งจ่ายไฟหลักแล้ว ก่อนเข้าถึงภายใน PSM: ปิดและล็อคแหล่งจ่ายไฟหลัก จากนั้นรอเวลาคายประจุที่ระบุไว้ในคู่มือการบำรุงรักษา (โดยทั่วไปคือ 5-10 นาที) ตรวจสอบแรงดันไฟฟ้าบัส DC ต่ำกว่า 30V โดยใช้โวลต์มิเตอร์ที่ปรับเทียบแล้วก่อนจัดการบอร์ดภายในใดๆ
คำถามที่ 4: การเปลี่ยน A20B-2101-0390 จำเป็นต้องกำหนดค่าระบบไดรฟ์ใหม่หรือไม่
PCB แหล่งจ่ายไฟ PSM ไม่มีพื้นที่จัดเก็บพารามิเตอร์ที่ผู้ใช้กำหนดได้ พารามิเตอร์เซอร์โวและสปินเดิลทั้งหมดอยู่ในหน่วยความจำพารามิเตอร์ของ CNC หลังจากติดตั้ง A20B-2101-0390 ทดแทนและจ่ายไฟหลักกลับคืนแล้ว PSM ควรติดตั้งบัส DC ตามปกติ ตรวจสอบว่าจอแสดงผล 7 ส่วนแสดงสถานะพร้อมใช้งานที่ถูกต้องก่อนเปิดใช้งาน CNC และทดสอบไดรฟ์เซอร์โวและสปินเดิล
คำถามที่ 5: Alpha I PSM (A20B-2101-0390) แตกต่างจาก Alpha-series PSM รุ่นก่อนๆ อย่างไร
การกำหนด "Alpha I" บ่งบอกถึงระบบขับเคลื่อน Alpha ของ FANUC รุ่น i-series ซึ่งเป็นวิวัฒนาการของซีรี่ส์ Alpha รุ่นก่อนหน้าพร้อมประสิทธิภาพที่ดีขึ้น การบูรณาการที่สูงขึ้น และโปรโตคอลการสื่อสารที่ได้รับการอัปเดต Alpha I PSM ใช้บอร์ดจ่ายไฟวงจรพิมพ์ (A20B-2101-0390) พร้อมตัวกรองสัญญาณรบกวนในตัวและการวินิจฉัย LED 7 ส่วน - คุณสมบัติที่สะท้อนถึงการปรับปรุงการออกแบบของรุ่น Alpha I เหนือฮาร์ดแวร์ PSM รุ่นก่อน
