แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0350 |

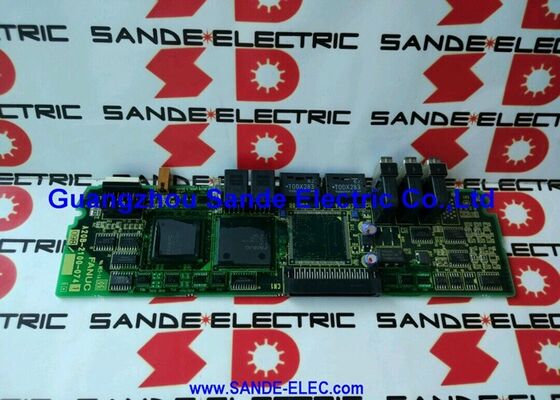

A20B-2101-0350 เป็น PCB ควบคุม Type A ที่ติดตั้งอยู่ภายในแอมพลิฟายเออร์สปินเดิลซีรีส์ FANUC A06B-6141 Alpha iSP (i Spindle) A06B-6141 คือเครื่องขยายสัญญาณสปินเดิลแบบรวม Alpha i-series ของ FANUC ซึ่งรวมเอาฟังก์ชันเรกติไฟเออร์ การเบรกแบบสร้างใหม่ และอินเวอร์เตอร์สปินเดิลไว้ในยูนิตขนาดกะทัดรัดเครื่องเดียว
PCB ควบคุม (A20B-2101-0350) คือเลเยอร์อัจฉริยะของไดรฟ์ มันดำเนินการ:
การควบคุมความเร็วแกนหมุน:การรับคำสั่งความเร็วจาก CNC ผ่านอินเทอร์เฟซสปินเดิลแบบอนุกรม และคำนวณความถี่เอาต์พุตและแรงดันไฟฟ้าของอินเวอร์เตอร์ที่ต้องการ เพื่อให้ได้ความเร็วสปินเดิลที่ได้รับคำสั่ง
การควบคุมการวางแนว:การจัดการฟังก์ชันการวางแนวของสปินเดิล — การหยุดสปินเดิลที่ตำแหน่งเชิงมุมที่แม่นยำสำหรับการเปลี่ยนเครื่องมือ การซิงโครไนซ์การต๊าปที่เข้มงวด และการกำหนดรูปร่างของแกน C
การสื่อสารแบบอนุกรม:การจัดการการสื่อสารระหว่าง CNC และสปินเดิลไดรฟ์ผ่านโปรโตคอลสปินเดิลอนุกรมของ FANUC — ส่งข้อมูลสถานะ (ความเร็ว โหลด ข้อผิดพลาด) กลับไปยัง CNC และรับคำสั่ง (อ้างอิงความเร็ว โหมด เปิดใช้งาน)
ฟังก์ชั่นการป้องกัน:การตรวจสอบอุณหภูมิของไดรฟ์ กระแสเกิน แรงดันไฟฟ้าเกิน และความสมบูรณ์ของป้อนกลับของตัวเข้ารหัส — สร้างรหัสสัญญาณเตือนที่เหมาะสมบนจอแสดงผลของไดรฟ์เมื่อตรวจพบสภาวะข้อบกพร่อง
| พารามิเตอร์ | ค่า |
|---|---|
| ไดรฟ์ที่เข้ากันได้ | A06B-6141 (อัลฟ่า iSP) |
| พิมพ์ | A (บอร์ดควบคุมประเภท A) |
| ขั้วต่อ | CXA2B, CXA2A, JX4, JY1, JA7B, JA7A, JYA2, JYA3 |
| ชุด | A20B-2101 |
| การทำงาน | ความเร็วสปินเดิล การวางแนว การสื่อสารแบบอนุกรม การป้องกัน |
A20B-2101-0350 มีตัวเชื่อมต่อที่กำหนดไว้หลายตัวซึ่งเชื่อมต่อกับส่วนที่เหลือของระบบขับเคลื่อน:
CXA2A / CXA2B:ขั้วต่อการสื่อสารสปินเดิลแบบอนุกรม — การเชื่อมต่อสปินเดิลไดรฟ์เข้ากับอินเทอร์เฟซสปินเดิลอนุกรมของ CNC สิ่งเหล่านี้มีคำสั่งแบบสองทิศทางและข้อมูลป้อนกลับระหว่าง CNC และไดรฟ์
JA7A / JA7B:ตัวเชื่อมต่อป้อนกลับตำแหน่งเอ็นโค้ดเดอร์มอเตอร์ของสปินเดิล — รับข้อมูลความเร็วของมอเตอร์และตำแหน่งจากเอ็นโค้ดเดอร์ที่ติดตั้งบนมอเตอร์สปินเดิล
JYA2 / JYA3:ตัวเชื่อมต่อป้อนกลับเพิ่มเติม — โดยทั่วไปสำหรับสัญญาณโค้ดเดอร์ตำแหน่งหรือเซ็นเซอร์การวางแนวที่ใช้ในการวางแนวแกนหมุนและฟังก์ชันแกน Cs
เจเอ็กซ์4 / เจวาย1:ขั้วต่ออินเทอร์เฟซสำหรับสัญญาณเพิ่มเติม — รวมถึง Spindle Amplifier Ready, เอาต์พุตแจ้งเตือน หรือสัญญาณ I/O ของเครื่อง
สัญญาณเตือนไดรฟ์สปินเดิล A06B-6141 — ควบคุม PCB ผิดปกติ:เครื่องขยายสัญญาณสปินเดิล FANUC Alpha iSP พัฒนาการแจ้งเตือนระดับการควบคุม (ไม่ใช่ข้อผิดพลาดด้านพลังงาน) มอเตอร์สปินเดิลและสเตจกำลังได้รับการตรวจสอบแล้วว่าแข็งแรงดี PCB ควบคุม A20B-2101-0350 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนคืนค่าฟังก์ชันการขับเคลื่อนแกนหมุน
การวางแนวแกนหมุนล้มเหลว:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC พัฒนาข้อผิดพลาดในการวางแนวสปินเดิล — สปินเดิลไม่สามารถหยุดที่ตำแหน่งที่ถูกต้องสำหรับการเปลี่ยนเครื่องมือ หลังจากตรวจสอบเซ็นเซอร์การวางแนวและตัวเข้ารหัสแล้ว A20B-2101-0350 จะถูกระบุว่าเป็นข้อบกพร่องในการควบคุม
คำถามที่ 1: ฉันจะยืนยันได้อย่างไรว่า A20B-2101-0350 เป็น PCB ควบคุมที่ถูกต้องสำหรับสปินเดิลไดรฟ์ของฉัน
ระบุหมายเลขรุ่นของสปินเดิลแอมพลิฟายเออร์จากแผ่นป้ายของไดรฟ์ หากอ่านว่า A06B-6141 แสดงว่า A20B-2101-0350 จะเป็น PCB ควบคุมประเภท A ที่ถูกต้อง ตรวจสอบการกำหนด "ประเภท A" จากฉลากของบอร์ดที่ติดตั้งด้วย "ซีรีส์ 6141" ในรายละเอียดสินค้าอยู่ในแนวเดียวกับแอมพลิฟายเออร์สปินเดิล A06B-6141 โดยตรง
คำถามที่ 2: "ประเภท A" ในบริบทของแผงควบคุมสปินเดิล A06B-6141 คืออะไร
แอมพลิฟายเออร์สปินเดิลของ FANUC อาจใช้การกำหนดค่า PCB ควบคุมที่แตกต่างกัน — การกำหนดประเภท A และประเภท B จะแยกแยะความแตกต่างเหล่านี้ ประเภท A คือการกำหนดค่าบอร์ดควบคุมมาตรฐานสำหรับ A06B-6141 การติดตั้งผิดประเภท (ประเภท B ในตำแหน่งประเภท A) จะทำให้การสื่อสารล้มเหลวหรือข้อผิดพลาดในการควบคุม ตรวจสอบประเภทจากฉลากของบอร์ดที่ติดตั้งทุกครั้งก่อนสั่งซื้อ
คำถามที่ 3: สัญญาณเตือนสปินเดิลใดที่ระบุถึงข้อผิดพลาด A20B-2101-0350 โดยเฉพาะ
โดยทั่วไปความผิดปกติของ PCB ควบคุมจะสร้างการแจ้งเตือนในกลุ่มการสื่อสารแบบอนุกรมของสปินเดิลหรือรหัสความผิดปกติระดับการควบคุม เช่น สัญญาณเตือน 9 (ข้อผิดพลาดในการสื่อสารแบบอนุกรม) สัญญาณเตือน 24 (ข้อผิดพลาดในการควบคุมมอเตอร์) หรือสัญญาณเตือน 73 (ความผิดปกติของการ์ดควบคุม) ตามที่แสดงบน LED ของชุดขับ สัญญาณเตือนระดับกำลังไฟ (กระแสเกิน แรงดันไฟฟ้าเกิน) มักจะชี้ไปที่ PCB กำลังหรือ IGBT แทนที่จะเป็นบอร์ดควบคุม
คำถามที่ 4: การเปลี่ยน A20B-2101-0350 จำเป็นต้องป้อนพารามิเตอร์สปินเดิลอีกครั้งหรือไม่
พารามิเตอร์ของสปินเดิลอยู่ในหน่วยความจำพารามิเตอร์ของสปินเดิลของ CNC ไม่ใช่ใน PCB ควบคุมของไดรฟ์ หลังจากติดตั้ง A20B-2101-0350 ทดแทนแล้ว CNC จะดาวน์โหลดพารามิเตอร์สปินเดิลอีกครั้งไปยังไดรฟ์ผ่านอินเทอร์เฟซสปินเดิลอนุกรมในระหว่างลำดับการเริ่มต้นการเปิดเครื่อง ตรวจสอบการทำงานของสปินเดิลปกติตลอดช่วงความเร็วก่อนกลับสู่การผลิต
คำถามที่ 5: ต้องใช้มาตรการป้องกัน ESD และความปลอดภัยอะไรบ้างเมื่อเปลี่ยน A20B-2101-0350
ปิดเครื่อง CNC และแกนหมุนโดยสมบูรณ์ ตรวจสอบว่าตัวเก็บประจุบัส DC ของไดรฟ์คายประจุจนหมดโดยใช้โวลต์มิเตอร์ DC ที่ปรับเทียบแล้วก่อนเปิดตู้ไดรฟ์ — แรงดันไฟฟ้า DC บัสอาจเกิน 600V และคงอยู่หลังจากการถอดแหล่งจ่ายไฟหลัก จัดการ A20B-2101-0350 ด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตแบบต่อสายดินบนพื้นผิวที่ปลอดภัยจาก ESD
