| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0091 |
FANUC Beta-i SVM1-20i servo drive มีให้บริการใน 2 การประกอบอินเตอร์เฟซการสื่อสาร การเลือกขึ้นอยู่กับโปรโตคอลการสื่อสาร CNC ที่เครื่องมือใช้:
อินเตอร์เฟซ FSSB (A06B-6130-H002):ใช้ FANUC's Fiber Optic Servo Serial Bus สําหรับการสื่อสารแกน (Axis Communication) ให้ความคุ้มกันอย่างสมบูรณ์แบบต่อการรบกวนทางแม่เหล็กไฟฟ้าจากสภาพแวดล้อมของกระเป๋าขับเคลื่อน
อินเตอร์เฟซ I/O Link (A06B-6132-H002):ใช้บัสลําดับ I/O Link ของ FANUC สําหรับการสื่อสารแกน โดยตอบแกน servo เป็นหน่วย I/O Link บอร์ดควบคุม: A20B-8101-0200

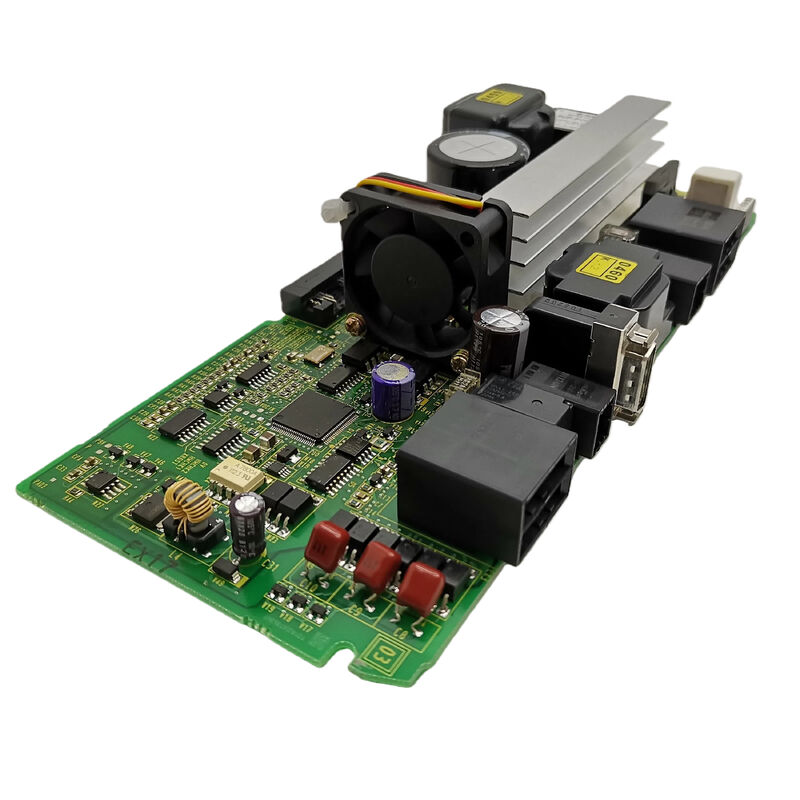

ทั้งสองตัวแปรใช้A20B-2101-0091 ในฐานะบอร์ดพลังงาน. ขั้นตอนการออกของมอเตอร์ปัจจุบันสูง, การเชื่อมต่อบัส DC, และฮาร์ดแวร์ IGBT เหมือนกันระหว่างสองรุ่นอินเตอร์เฟซ
| ปริมาตร | มูลค่า |
|---|---|
| บทบาทของคณะกรรมการ | บอร์ดสายไฟฟ้า |
| รวม (FSSB) | A06B-6130-H002 |
| สอดคล้อง (I/O Link) | A06B-6132-H002 |
| ปัจจุบันสูงสุด | 20 เมษายน |
| ซีรี่ย์ | A20B-2101 |
ภายในโมดูลเบต้า-i SVM1-20i มี PCB ที่มีกิจกรรม 2 ชิ้น ทําหน้าที่ต่างกัน
A20B-2101-0091 (PCB ประสิทธิภาพ):พกพนักงานอุปกรณ์ไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้ากระแสไฟฟ้า
บอร์ดควบคุม (A20B-2101-0050 สําหรับ FSSB, A20B-8101-0200 สําหรับ I/O Link):จัดการสื่อสารดิจิทัล, วิ่งอัลการิทึมควบคุมปัจจุบัน, จัดการการตอบสนอง Encoder, และผลิตคําสั่งประตู IGBT. ทํางานในระดับความกระชับกําลังโลจิก.
A20B-2101-0091 ที่ล้มเหลวมักจะแสดงตัวเป็นสัญญาณเตือนที่เกี่ยวข้องกับการออกเสียง (overcurrent under load) การขับเคลื่อนการป้องกันฮาร์ดแวร์ (drive hardware protection trips) มากกว่าความผิดพลาดในการสื่อสารการแบ่งแยกอาการเหล่านี้นําการแทนที่ที่เป้าหมายสําหรับบอร์ดนี้.
ความผิดปกติของพลังงานการขับเคลื่อน SVM1-20i FSSB:เครื่อง Beta-i SVM1-20i (A06B-6130-H002) สร้างสัญญาณเตือนการกระจายไฟเกินในภาวะภาระปกติ. บอร์ดควบคุมทดสอบถูกต้อง. บอร์ดพลังงาน A20B-2101-0091 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนผลิตการขับเคลื่อนปกติ.
บริการ I/O Link variant:เครื่องที่ใช้ I/O Link SVM1-20i (A06B-6132-H002) จําเป็นต้องมีบอร์ดพลังงาน A20B-2101-0091 เป็นสิ่งที่เหมือนกันกับทั้งสองตัวแปรของอินเตอร์เฟซ
Q1: A20B-2101-0091 สามารถแทน A20B-2101-0090 (ใช้ใน SVM1-4i) ได้หรือไม่?
เลขที่ A20B-2101-0090 ให้บริการ SVM1-4i (4A สูงสุด) ในขณะที่ A20B-2101-0091 ให้บริการ SVM1-20i (20A สูงสุด) ฮาร์ดแวร์ที่บรรทุกกระแสในแต่ละบอร์ดถูกตรงกับการจัดอันดับเฉพาะเจาะจงของมันมันไม่ได้แลกเปลี่ยนกัน แม้ว่ามันจะดูคล้ายกัน.
Q2: วิธีการรักษาความปลอดภัยใดที่ใช้ก่อนการเข้าถึง A20B-2101-0091?
โมดูล SVM1-20i ยังคงความดันบัส DC หลังจากการถอดพลังงาน AC รอให้ LED ตัวชี้วัดการชาร์จดับและตรวจสอบด้วยวอลท์เมตร DC ที่ปรับขนาด ก่อนเปิดโมดูลใช้สายรัดข้อมือที่ป้องกัน ESD เมื่อใช้บอร์ด.
Q3: การเปลี่ยน A20B-2101-0091 ต้องการการใส่ปริมาตร servo ใหม่หรือไม่?
เปล่า ปริมาตรของเซอร์โวถูกบันทึกไว้ในความจําหลักของ CNC ไม่ใช่ในพีซีบีที่ขับเคลื่อน หลังจากติดตั้งเครื่องสํารอง CNC จะตั้งค่าการสื่อสารใหม่และใช้ปริมาตรที่มีอยู่โดยอัตโนมัติ
Q4: อาการใดที่แสดงให้เห็นถึง A20B-2101-0091 ความผิดปกติเมื่อเทียบกับการผิดปกติของพานควบคุม?
ความบกพร่องของบอร์ดไฟฟ้า: เตือนความแรงเกินที่เกี่ยวข้องกับภาระ, ขั้นตอนของมอเตอร์ที่ไม่เท่าเทียมกัน, การเดินทางป้องกันฮาร์ดแวร์ภายใต้สภาพการทํางาน ความบกพร่องของบอร์ดควบคุม: ความผิดพลาดในการสื่อสาร FSSB / I / O Linkไดรฟ์ไม่สามารถเข้าสู่สภาพพร้อม, พฤติกรรมที่ผิดปกติระหว่างการเริ่มต้น. เตือนที่เกี่ยวข้องกับภาระ
