| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

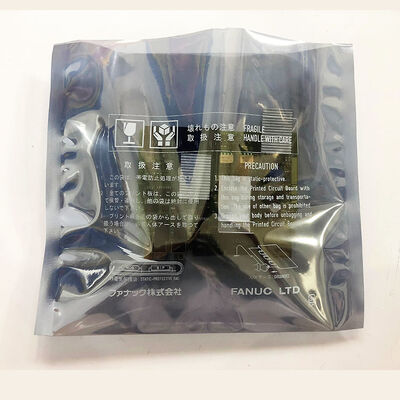

| หมายเลขรุ่น | A20B-2101-0050 |
ซีรีส์ FANUC Beta-i (βi) อยู่ในระดับประหยัดของกลุ่มผลิตภัณฑ์เซอร์โวไดรฟ์ของ FANUC ในกรณีที่ซีรีส์ Alpha-i มุ่งเป้าไปที่การใช้งานที่มีประสิทธิภาพสูงซึ่งต้องการความแข็งของเซอร์โวสูงสุดและความแม่นยำในการกำหนดรูปร่าง Beta-i จะให้บริการเครื่องมือกลที่ให้ความสำคัญกับประสิทธิภาพของเซอร์โวที่เชื่อถือได้ในราคาที่สมเหตุสมผล
Beta-i SVM1 (โมดูลเซอร์โวแกนเดียว ซีรีส์ A06B-6130) มีแกนเซอร์โวหนึ่งแกนต่อโมดูล:
| แบบอย่าง | หมายเลขคำสั่งซื้อ | กระแสสูงสุด |
|---|---|---|
| SVM1-4i | A06B-6130-H001 | 4เอ |
| SVM1-20i | A06B-6130-H002 | 20เอ |
| SVM1-40i | A06B-6130-H003 | 40เอ |
| SVM1-80i | A06B-6130-H004 | 80เอ |
A20B-2101-0050 เป็น PCB ควบคุมทั่วไปสำหรับรุ่น 4i, 20i และ 40i 80i ต้องใช้ PCB ควบคุมแยกต่างหาก (A20B-2101-0051)
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | SVM1-4i, SVM1-20i, SVM1-40i |
| หมายเลขคำสั่งซื้อ | H001, H002, H003 |
| อินเทอร์เฟซ | FSSB (ไฟเบอร์ออปติก) |
| กระแสสูงสุด | 4A, 20A, 40A (ต่อรุ่น) |
| เบรกแบบไดนามิก | ใช่ |
| ป้อนข้อมูล | 200–240VAC |
| บทบาทของคณะกรรมการ | ควบคุม PCB |
PCB ควบคุม A20B-2101-0050 ช่วยให้ฟังก์ชันเบรกแบบไดนามิกของ SVM1 ฟังก์ชันนี้จะเปิดใช้งานโดยอัตโนมัติเมื่อปิดใช้งานไดรฟ์ — เมื่อ E-stop, สัญญาณเตือนตัดการทำงาน หรือไฟฟ้าดับ:
มันทำงานอย่างไร:เมื่อไดรฟ์ปิดใช้งานเอาต์พุต PCB ควบคุมจะสั่งวงจรที่เชื่อมต่อตัวต้านทานข้ามขดลวดเฟสของเซอร์โวมอเตอร์ มอเตอร์ที่ยังคงหมุนอยู่เนื่องจากความเฉื่อย จะกลายเป็นเครื่องกำเนิดไฟฟ้า ซึ่งขับกระแสผ่านตัวต้านทานเบรก สิ่งนี้จะสร้างแรงบิดในการเบรกซึ่งจะชะลอความเร็วของแกนได้เร็วกว่าการเคลื่อนตัวแบบอิสระอย่างมาก
เหตุใดจึงสำคัญ:แกนลื่นไถลที่ไม่สามารถควบคุมได้หลังจาก E-stop สามารถสร้างความเสียหายให้กับเครื่องมือ อุปกรณ์จับยึด หรือชิ้นงานได้ เบรกแบบไดนามิกให้การหยุดที่คาดเดาได้และเร็วขึ้น — ปกป้องทั้งเครื่องจักรและผู้ปฏิบัติงาน
Beta-i SVM1-20i ควบคุม PCB ผิดพลาด:Beta-i SVM1-20i (A06B-6130-H002) ของศูนย์เครื่องจักรกล CNC ขนาดกะทัดรัดพัฒนาระบบแจ้งเตือนการสื่อสาร FSSB บอร์ดจ่ายไฟได้รับการยืนยันว่าไม่เสียหาย การเปลี่ยน PCB ควบคุม A20B-2101-0050 จะคืนค่าการสื่อสาร FSSB
การเปลี่ยนบอร์ดเซอร์โวแกน CNC แบบประหยัด:เครื่อง CNC ใช้ไดรฟ์ SVM1-20i สามตัวแยกกันสำหรับสามแกน ทั้งสามใช้ PCB ควบคุม A20B-2101-0050 เดียวกัน - มีอะไหล่สำรองไว้หนึ่งตัวครอบคลุมไดรฟ์ทั้งสามตัวโดยไม่คำนึงถึงแกน
คำถามที่ 1: A20B-2101-0050 หนึ่งตัวครอบคลุม SVM1-4i, 20i และ 40i — ทั้งสามพิกัดปัจจุบันหรือไม่
ใช่. คู่มือคำอธิบาย FANUC Beta-i Series (B-65322EN/02) ยืนยันว่า A20B-2101-0050 เป็น PCB ควบคุมสำหรับทั้งสาม: SVM1-4i (H001), SVM1-20i (H002) และ SVM1-40i (H003) แผงจ่ายไฟจะเปลี่ยนแปลงตามพิกัดกระแสแต่ละระดับ แต่ PCB ควบคุมจะพบเห็นได้ทั่วไปในทั้งสามรุ่น
คำถามที่ 2: A20B-2101-0050 สามารถแทนที่ A20B-2101-0051 (ใช้ใน SVM1-80i และ SVM1-40HVi) ได้หรือไม่
ไม่ A20B-2101-0051 รองรับ SVM1-80i กระแสสูงกว่าและ SVM1-40HVi แรงดันสูง ตัวแปรเหล่านี้ต้องการมาตราส่วนผลตอบรับในปัจจุบันและฮาร์ดแวร์อินเทอร์เฟซไดรฟ์เกทที่แตกต่างกัน การติดตั้ง A20B-2101-0050 ใน SVM1-80i ทำให้เกิดการควบคุมกระแสไฟฟ้าที่ไม่ถูกต้อง จับคู่ PCB ควบคุมกับรุ่นไดรฟ์เฉพาะเสมอ
คำถามที่ 3: พาวเวอร์บอร์ดใดบ้างที่จับคู่กับ A20B-2101-0050 ในแต่ละรุ่น SVM1
จากคู่มือ FANUC Beta-i (B-65322EN/02):
ทั้งแผงควบคุมและแผงจ่ายไฟจะต้องทำงานเพื่อให้ไดรฟ์ทำงานได้ ยืนยันทั้งสองอย่างก่อนที่จะเปลี่ยนอันเดียว
คำถามที่ 4: การเปลี่ยน A20B-2101-0050 จำเป็นต้องป้อนพารามิเตอร์เซอร์โวใหม่หรือไม่
ไม่ พารามิเตอร์เซอร์โว (ID มอเตอร์, ประเภทตัวเข้ารหัส, ค่าเกน) อยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC หลังจากติดตั้ง A20B-2101-0050 ทดแทนแล้ว CNC จะสร้างการสื่อสาร FSSB ขึ้นมาใหม่ และใช้พารามิเตอร์ที่มีอยู่โดยอัตโนมัติ ตรวจสอบการตอบสนองของเซอร์โวปกติก่อนกลับสู่การผลิต
