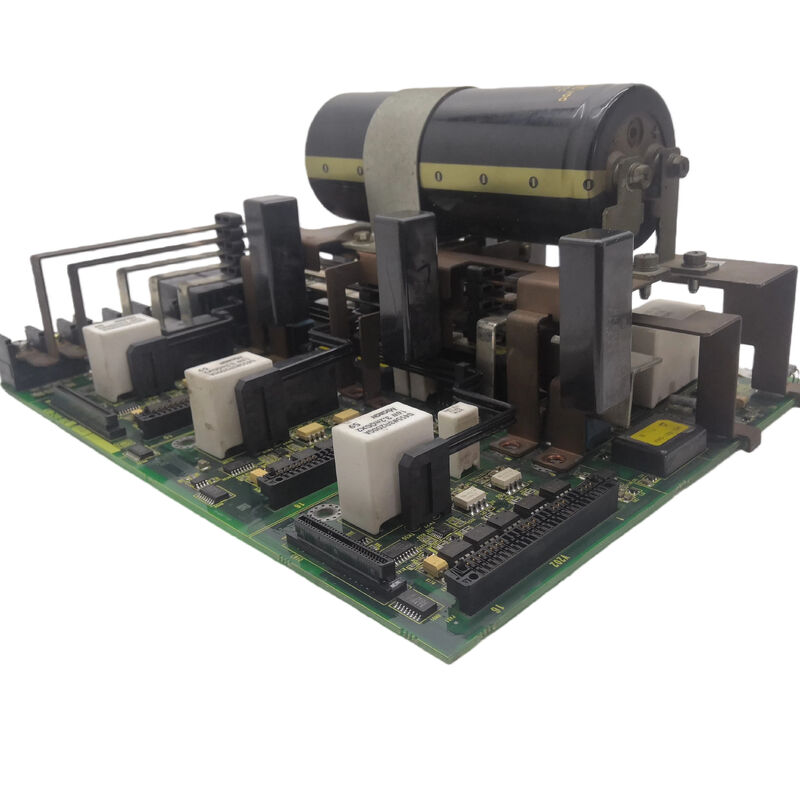

Fanuc A20B-2101-0025 บอร์ดวงจร A2OB21O1OO25 A20B21010025

A20B-2101-0025 | FANUC Beta iSVSP3-40/40/40-15i Power PCB สามแกน — A06B-6134-H303 / 3×40A เซอร์โว + แกนหมุน 15kW / การ์ดสายไฟ

แกนเซอร์โวสามแกนและสปินเดิลหนึ่งตัว — ในยูนิตเดียว

A20B-2101-0025 ให้บริการตัวแปรที่มีความสามารถมากที่สุดในซีรีส์ FANUC A06B-6134 Beta SVSP: การกำหนดค่าแบบสามแกน ในกรณีที่ A06B-6134-H203 สองแกนครอบคลุมเครื่องกลึง 2 แกนและ Machining Center แบบธรรมดา A06B-6134-H303 (H303#A หรือ H303#C) จะเพิ่มช่องเซอร์โวที่สาม — ทำให้สามารถกำหนดค่า machining center 3 แกนภายในรูปแบบหน่วยรวมเดียวกันได้

การกำหนด SVSPM1-40/40/40-15i แบ่งย่อยความสามารถ:

• 40/40/40:ช่องแกนเซอร์โวสามช่อง แต่ละช่องรับกระแสสูงสุด 40A
• 15i:แอมพลิฟายเออร์สปินเดิล 15kW ในตัว
• SVSPM1:โมดูลรวมเดี่ยว (ตรงข้ามกับแยก PSM + SVM + SPM)

เมื่อเปรียบเทียบกับ A20B-2101-0022 แบบสองแกน A20B-2101-0025 แบบสามแกนให้ช่องเซอร์โวเพิ่มเติม 40A ที่จำเป็นสำหรับแกนเซอร์โวมอเตอร์ตัวที่สาม ช่วยให้สามารถผลิตเครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แนวตั้งแบบ 3 แกนขนาดกะทัดรัดภายในชุดขับเคลื่อนในตัวเดียว

ข้อมูลผลิตภัณฑ์ที่สำคัญ

iSVSP3 กับ iSVSP2 — เหตุใดแกนที่สามจึงเปลี่ยน Power Board

หน่วยสองแกน (A20B-2101-0022 สำหรับ H203) และหน่วยสามแกน (A20B-2101-0025 สำหรับ H303) ใช้แผงจ่ายไฟที่แตกต่างกัน เนื่องจากฮาร์ดแวร์ทางกายภาพจะปรับขนาดตามจำนวนแกน:

• เอาท์พุตเซอร์โวสามขั้นต้องการพื้นที่ PCB เพิ่มขึ้นสำหรับตัวนำเอาท์พุต ขั้วต่อ และเซ็นเซอร์กระแส
• โหลดบัส DC จากเซอร์โวสามแกนบวกหนึ่งสปินเดิลจะสูงกว่าการโหลดจากสองแกนบวกหนึ่งสปินเดิล
• โครงร่างแผงจ่ายไฟต้องรองรับอุปกรณ์ IGBT เพิ่มเติม การเชื่อมต่อฮีทซิงค์ และสายไฟเกตไดรฟ์

ความแตกต่างเหล่านี้ทำให้ A20B-2101-0025 แตกต่างทางกายภาพจาก A20B-2101-0022 — บอร์ดไม่สามารถใช้แทนกันได้

สถานการณ์การใช้งาน

ข้อผิดพลาดของบอร์ดจ่ายไฟ βiSVSP3:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แบบ 3 แกนที่มียูนิต A06B-6134-H303#A SVSP3 พัฒนาการแจ้งเตือนการป้องกันฮาร์ดแวร์ที่ส่งผลต่อแกนเซอร์โวทั้งสามแกนและสปินเดิลพร้อมกัน แผงจ่ายไฟ A20B-2101-0025 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ดจะคืนค่าทั้งสี่ช่อง

การซ่อมแซมไดรฟ์แมชชีนเซ็นเตอร์ขนาดกะทัดรัด:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC แนวตั้งขนาดเล็กที่ใช้ SVSP3 สามแกน เนื่องจากระบบขับเคลื่อนที่สมบูรณ์จำเป็นต้องเปลี่ยนแผงจ่ายไฟ A20B-2101-0025 มีตัวเลือกการซ่อมแซมระดับบอร์ดเพียงตัวเลือกเดียวสำหรับยูนิตนี้

คำถามที่พบบ่อย

คำถามที่ 1: A20B-2101-0025 ใช้ในทั้งรุ่น H303#A และ H303#C ของ A06B-6134 หรือไม่

A06B-6134-H303 มีอยู่ในรุ่น #A (อินเทอร์เฟซมาตรฐาน) และ #C (อินเทอร์เฟซประเภท C) แผงจ่ายไฟ A20B-2101-0025 มีเอาต์พุตกระแสสูง ซึ่งเป็นฟังก์ชันที่ไม่ขึ้นอยู่กับประเภทอินเทอร์เฟซการสื่อสาร การที่ทั้งสองรุ่นจะใช้แผงจ่ายไฟเดียวกันหรือไม่นั้นขึ้นอยู่กับว่าขั้วต่อหรือฮาร์ดแวร์มีความแตกต่างกันหรือไม่ ยืนยันจากเอกสารภายในของหน่วยงานเฉพาะ

คำถามที่ 2: เซอร์โวมอเตอร์ใดบ้างที่สามารถขับเคลื่อนด้วยช่อง 40A ของ A20B-2101-0025 ได้

กระแสไฟสูงสุด 40A ต่อช่องรองรับเซอร์โวมอเตอร์ FANUC Beta พิกัดกระแสสูงสุด 40A — ครอบคลุมมอเตอร์คลาส bi22 ถึง bi40 และรุ่นซีรีส์ biS ที่เทียบเคียงได้ ซึ่งสูงกว่าช่อง 13A ของรุ่น H203 แบบสองแกนอย่างมาก ทำให้เซอร์โวมอเตอร์มีขนาดใหญ่ขึ้นสำหรับการโหลดแกนแมชชีนนิ่งเซนเตอร์ 3 แกนที่มีความต้องการมากขึ้น

คำถามที่ 3: A20B-2101-0025 สามารถแทนที่ A20B-2101-0022 ในยูนิตแบบสองแกนได้หรือไม่

ไม่ บอร์ดจ่ายไฟแบบสามแกน (A20B-2101-0025) มีรูปแบบทางกายภาพและการกำหนดค่าตัวเชื่อมต่อที่แตกต่างจากบอร์ดแบบสองแกน (A20B-2101-0022) โดยให้บริการหมายเลขคำสั่งซื้อโมดูลที่แตกต่างกัน (H303 กับ H203) และไม่สามารถแลกเปลี่ยนกันได้

คำถามที่ 4: ข้อกำหนดด้านความปลอดภัยในการจำหน่ายสำหรับ A06B-6134-H303 ก่อนเข้าถึง A20B-2101-0025 มีอะไรบ้าง

ยูนิต SVSP3 มีตัวเก็บประจุภายในที่ใหญ่กว่ายูนิต H203 แบบสองแกน เนื่องจากมีช่องเซอร์โวเพิ่มเติมและกำลังรวมที่สูงกว่า ปล่อยให้เวลารอการคายประจุเต็มตามคู่มือการบำรุงรักษา FANUC ก่อนที่จะเข้าถึงบอร์ดภายใน ตรวจสอบการคายประจุด้วยโวลต์มิเตอร์ DC ที่ปรับเทียบแล้ว นอกเหนือจากการสังเกต LED แสดงสถานะการชาร์จ

คำถามที่ 5: การเปลี่ยน A20B-2101-0025 ส่งผลต่อพารามิเตอร์ CNC หรือไม่

ไม่ พารามิเตอร์เซอร์โวและสปินเดิลทั้งหมดอยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC การเปลี่ยนแผงจ่ายไฟจะไม่ส่งผลต่อพารามิเตอร์ที่เก็บไว้ หลังจากติดตั้ง A20B-2101-0025 ทดแทนและกำลังคืนสภาพแล้ว CNC จะใช้พารามิเตอร์ที่มีอยู่กับช่องเซอร์โวทั้งสามช่องและสปินเดิลโดยอัตโนมัติ
