| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2101-0012 |
FANUC A06B-6134 series Beta SVSP (กำลังเซอร์โว/สปินเดิล) เป็นไดรฟ์ในตัวที่ออกแบบมาสำหรับเครื่องมือกล CNC ขนาดเล็กที่ให้ความสำคัญกับพื้นที่และความคุ้มค่า ฟังก์ชั่นสามอย่างที่อาจครอบครองสามโมดูลแยกกันจะรวมกันอยู่ในตัวเครื่องเดียว:
แหล่งจ่ายไฟบัส DC ในตัว:อุปกรณ์นี้มีขั้นตอนการแปลงพลังงานของตัวเอง — ไม่ต้องใช้ PSM ภายนอก (โมดูลจ่ายไฟ) แหล่งจ่ายไฟหลัก AC เชื่อมต่อโดยตรงกับตัวเครื่อง และวงจรเรียงกระแสภายในจะสร้างบัส DC สำหรับสเตจเอาต์พุตเซอร์โวและสปินเดิล
ช่องแกนเซอร์โวคู่:แกนเซอร์โวสองตัว (X และ Z บนเครื่องกลึง CNC หรือ X และ Y บนแมชชีนนิ่งเซ็นเตอร์ขนาดเล็ก) ถูกขับเคลื่อนจากยูนิตเดียวกัน แต่ละช่องได้รับการจัดอันดับที่ 13A สูงสุด - จับคู่กับเซอร์โวมอเตอร์เบต้าคลาส bi8 และ bi12
การควบคุมแกนหมุน 15kW:ช่องที่สามขับเคลื่อนสปินเดิลมอเตอร์ — ยูนิตนี้ได้รับการจัดอันดับให้เป็นสปินเดิลมอเตอร์ที่มีระดับสูงสุด biLP15 (15kW)

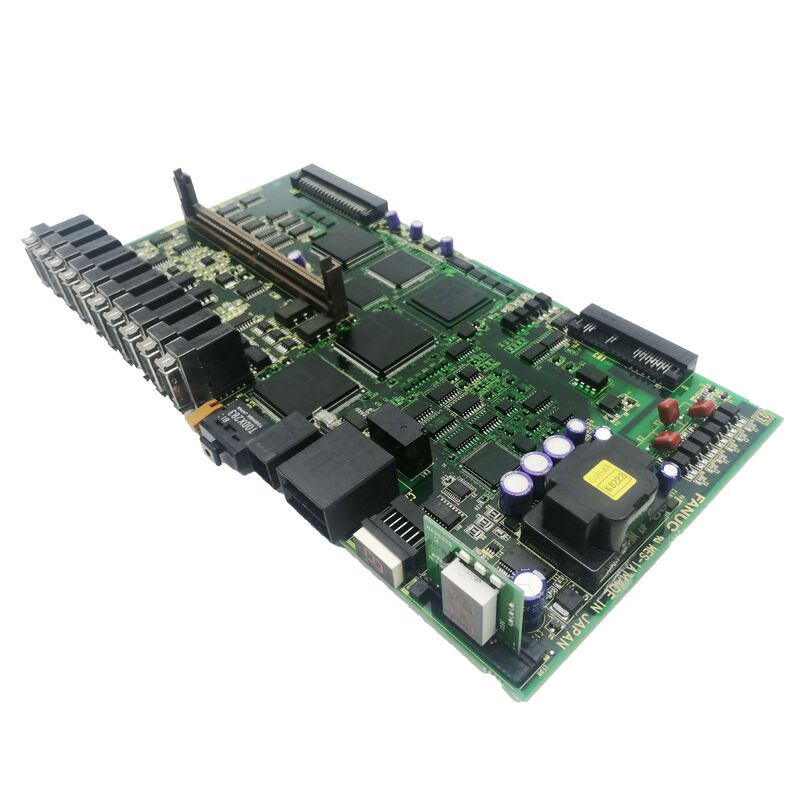

A20B-2101-0012 คือแผงขับเคลื่อนเซอร์โว/สปินเดิลภายในยูนิตรวมนี้ ซึ่งเป็นหนึ่งใน PCB หลักที่ได้รับการยืนยันว่าเป็นส่วนหนึ่งของชุดประกอบ A06B-6134-H203#A ควบคู่ไปกับแผงจ่ายไฟ A20B-2101-002x
| พารามิเตอร์ | ค่า |
|---|---|
| ฟังก์ชั่นบอร์ด | PCB ไดรฟ์เซอร์โว / สปินเดิล |
| โมดูล | A06B-6134-H203#A (βiSVSP) |
| ช่องเซอร์โว | 2 × 13A |
| แกนหมุน | สูงสุด 15kW (biLP15) |
| ระบบซีเอ็นซี | 0i-MC, 18i-B, 21i-B |
| ชุด | A20B-2101 |
โดยทั่วไปแล้ว A06B-6134 SVSP จะพบได้ใน "เครื่องมือกล CNC ที่มีความต้องการน้อยกว่า" ได้แก่ เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาดกะทัดรัด เครื่องกลึง CNC ขนาดเล็ก และเครื่องฝึกหัดที่ฮาร์ดแวร์ตู้ Alpha-i เต็มรูปแบบ (PSM + SVM + SPM แยกกัน) จะไม่สมส่วนทั้งทางกายภาพและทางเศรษฐกิจ
หน่วยนี้ "โดยปกติจะออกมาพร้อมกับส่วนควบคุม 18/21i-B รุ่นปลาย หรือมีแนวโน้มว่าจะมีระบบควบคุม 0i-MC ยอดนิยมซึ่งเป็นทางเลือกที่ถูกกว่า" ให้กับการกำหนดค่าระดับสูงกว่า ในบริบทนี้:
บอร์ดขับเคลื่อน A20B-2101-0012 ภายในยูนิตนี้จัดการการสลับเซอร์โวและสปินเดิลสำหรับช่องเหล่านี้
ข้อผิดพลาดของบอร์ดไดรฟ์ SVSP:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ขนาดกะทัดรัดพร้อมยูนิต A06B-6134-H203#A SVSP พัฒนาสัญญาณเตือนเซอร์โวหรือสปินเดิล หลังจากพิจารณาข้อบกพร่องภายนอกแล้ว แผงไดรฟ์ A20B-2101-0012 จะถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนระดับบอร์ดจะคืนค่าฟังก์ชันไดรฟ์ทั้งหมด
การบำรุงรักษาบูรณาการ CNC:ศูนย์บริการซ่อมเครื่องจักร CNC 0i-MC แทนที่ A20B-2101-0012 โดยเป็นส่วนหนึ่งของการซ่อมแซมหน่วย SVSP ที่ครอบคลุม
Q1: A20B-2101-0012 เป็นบอร์ดจ่ายไฟ (A20B-2101-002x) หรือบอร์ดแยกใน A06B-6134-H203 หรือไม่
"มี A20B-2101-002x และ A20B-2101-0012" ใน A06B-6134-H203#A บอร์ดทั้งสองมีฟังก์ชันที่แตกต่างกัน — A20B-2101-002x (อธิบายไว้ในที่อื่นว่า A20B-2101-0022) เป็นแผงสายไฟที่มีเส้นทางกระแสไฟสูง A20B-2101-0012 คือบอร์ดไดรฟ์เซอร์โว/สปินเดิลที่ให้ลอจิกควบคุม ทั้งสองมีอยู่ในหน่วย SVSP เดียวกัน
คำถามที่ 2: A06B-6134-H203 มีเซอร์โวมอเตอร์อะไรบ้างสำหรับ A20B-2101-0012
อัตรา 13A ต่อช่องของแกน A06B-6134-H203#A ตรงกับเซอร์โวมอเตอร์ FANUC Beta ระดับ bi8 และ bi12 มอเตอร์ที่มีพิกัดสูงกว่า (bi22, bi40) ต้องใช้ไดรฟ์ที่มีกระแสสูงกว่า ตรวจสอบรุ่นเซอร์โวมอเตอร์จากป้ายชื่อเครื่องก่อนเปลี่ยนหรืออัพเกรดฮาร์ดแวร์เซอร์โวไดรฟ์
คำถามที่ 3: การเปลี่ยน A20B-2101-0012 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์เซอร์โวหรือสปินเดิลหรือไม่
ไม่ พารามิเตอร์ของเซอร์โวและสปินเดิลจะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC การเปลี่ยนบอร์ดไดรฟ์ A20B-2101-0012 จะไม่ส่งผลต่อค่าพารามิเตอร์ที่เก็บไว้ หลังจากติดตั้งกำลังทดแทนและคืนสภาพแล้ว หน่วย SVSP จะสร้างฟังก์ชันขับเคลื่อนใหม่อีกครั้งภายใต้ชุดพารามิเตอร์ CNC ที่มีอยู่
คำถามที่ 4: มีข้อควรระวังด้านความปลอดภัยอะไรบ้างก่อนที่จะเข้าถึง A20B-2101-0012 ภายในยูนิต SVSP
หน่วย A06B-6134 SVSP มีธนาคารตัวเก็บประจุบัส DC ในตัว แม้ว่ายูนิตจะมีขนาดกะทัดรัด แต่ตัวเก็บประจุก็ยังคงรักษาแรงดันไฟฟ้าที่เป็นอันตรายไว้หลังจากการถอดแหล่งจ่ายไฟหลัก AC ปฏิบัติตามขั้นตอนการรอการคายประจุของคู่มือการบำรุงรักษา FANUC Beta i Series สำหรับยูนิต A06B-6134 และตรวจสอบการคายประจุบัสด้วยโวลต์มิเตอร์ DC ก่อนที่จะเข้าถึงบอร์ดภายใน
คำถามที่ 5: "biSVPM2" ในคำอธิบายผลิตภัณฑ์คืออะไร
การกำหนด "biSVPM2" ระบุโมดูลการทำงานภายในยูนิต A06B-6134 SVSP ที่เป็นของบอร์ด A20B-2101-0012 โดยอ้างถึงส่วนโมดูลพลังงาน Beta i เซอร์โว/สปินเดิลของยูนิต SVSP — แยกความแตกต่างระหว่างโมดูลภายในนี้จากส่วนแหล่งจ่ายไฟของยูนิตและส่วนประกอบภายในอื่นๆ
