| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2100-0830 |
ภายในครอบครัวโมดูลเซอร์โวแบบแกนเดียว FANUC αis (Alpha iS) (ชุด A06B-6114), SVM1-360i เป็นตัวแปรที่มีพลังงานมากที่สุดมันมีตําแหน่งชั้นนําในกลุ่มสินค้า αis SVM1:
| รุ่น | คําสั่งหมายเลข | บอร์ดสายไฟ | PCB การควบคุม |
|---|---|---|---|
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |
ปริมาณกระแสสูงสุด 360A ของ SVM1-360i เป็นการเพิ่มขั้นตอน 2.25 เท่าเมื่อเทียบกับ SVM1-160i (160A) This difference justifies a different control PCB (A20B-2100-0830 vs A20B-2100-0740) and a different wiring board (A16B-2203-0625 vs A16B-2203-0662) — the hardware of both boards is matched to the 360A application.
| ปริมาตร | มูลค่า |
|---|---|
| โมดูลที่เข้ากันได้ | SVM1-360i (A06B-6114-H109) |
| ปัจจุบันสูงสุด | 360A |
| บอร์ดสายไฟ | A16B-2203-0625 |
| บทบาทของคณะกรรมการ | PCB การควบคุม |
| ซีรี่ย์ | A20B-2100 |
| ระเบียง | FANUC αis (Alpha iS) |

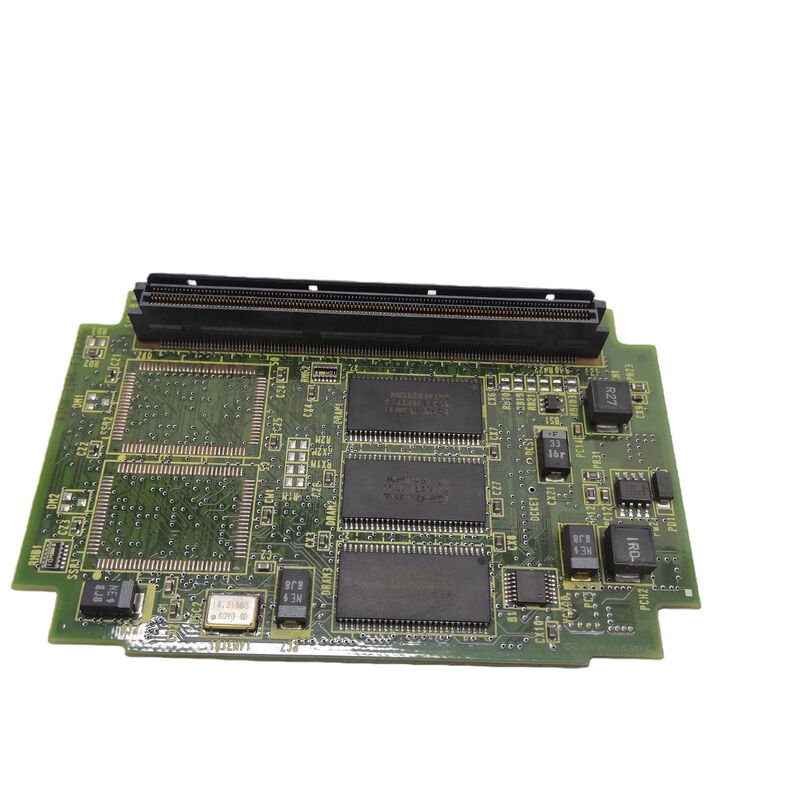

PCB A20B-2100-0830 ให้ข้อมูลทั้งหมดสําหรับ SVM1-360i:
การสื่อสารแบบไฟเบอร์ออปติก FSSBรับคําสั่งตําแหน่งแกนจากบัตร FSSB ของ CNC และส่งกลับข้อมูลกลับจากโคเดอร์ในทุกวงจรการแทรกซ้อน, ให้ CNC ข้อมูลตําแหน่งปัจจุบันที่แม่นยํา
ระบบควบคุมกระแส HRV:อัลกอริทึมการควบคุมกระแสไฟฟ้าแบบ High Response Vector ใช้ในโปรเซสเซอร์ของ A20B-2100-0830 ปรับกระแสไฟฟ้าออก 360A ไปยังค่าที่สั่งด้วยความกว้างแบนด์สูง เร็วการควบคุมกระแสไฟฟ้าที่แม่นยําเป็นสิ่งสําคัญสําหรับการใช้งานของ SVM1-360i ที่มีความอ่อนแอสูง ณ ที่เซอร์โวต้องตอบสนองอย่างรวดเร็วกับการเปลี่ยนแปลงภาระโดยไม่เกิน.
การติดตามการป้องกัน:เส้นทางกระแสไฟฟ้า 360A สร้างความร้อนที่สําคัญในอุปกรณ์พลังงาน A20B-2100-0830 ติดตามเซ็นเซอร์ความร้อนและสถานการณ์รถบัส DC ✓ การสร้างรหัสเตือนและการเปิดเครื่องขับเคลื่อนเมื่อขั้นต่ําการป้องกันถูกเกิน.
ความผิดพลาดของแผ่นควบคุม SVM1-360i:เครื่อง FANUC αis SVM1-360i (A06B-6114-H109) พัฒนาสัญญาณเตือนการสื่อสาร FSSB การยืนยันว่าแผ่นสายไฟและอุปกรณ์พลังงานยังคงไม่เสียหาย เครื่อง A20B-2100-0830 ถูกเปลี่ยนการสื่อสาร FSSB และการควบคุม servo ได้ถูกฟื้นฟู.
การบํารุงรักษาศูนย์แปรรูปเครื่องบินขนาดใหญ่A 5-axis machining centre using SVM1-360i drives for its heavy rotary table axes schedules preventive replacement of the A20B-2100-0830 control PCBs to prevent in-production board failures on critical production equipment.
Q1: A20B-2100-0830 สามารถใช้กับ SVM1-160i (A06B-6114-H106) ได้หรือไม่?
เลข A20B-2100-0830 เป็น PCB การควบคุมโดยเฉพาะสําหรับ SVM1-360i (A06B-6114-H109). SVM1-160i ใช้ A20B-2100-0740.และขั้นต่ําการป้องกันใน PCB ระบบควบคุมถูกสอดคล้องกับความสามารถเฉพาะเจาะจงของโมดูลการติดตั้ง A20B-2100-0830 ใน SVM1-160i จะผลิตการควบคุมปัจจุบันที่ผิด
Q2: ซีรีย์ αis SVM1-360i รองรับ HRV3 เหมือนโมดูล αis ที่เล็กกว่า?
ใช่ เอกสารนิยาม FANUC αis ระดับยืนยันความสามารถ HRV3 สําหรับ αis SVM1 ระดับ ระบุว่า "เมื่อใช้ HRV3 ใช้ board Wiring A16B-2202-074X / PCB A20B-2100-054X" สําหรับโมดูลขนาดเล็กและขนาดใหญ่ 360i และ 160i ตามสถาปัตยกรรม HRV3 ที่สามารถเดียวกันA20B-2100-0830 รองรับการควบคุมกระแสไฟฟ้าความกว้างขวางสูงที่จําเป็นสําหรับการใช้งาน servo ความอ่อนแอขนาดใหญ่
Q3: ความต้องการความปลอดภัยในการปล่อยของ SVM1-360i ก่อนการเข้าถึง A20B-2100-0830 คืออะไร?
SVM1-360i มีธนาคาร capacitor ที่ใหญ่ที่สุดในช่วง αis SVM1 เนื่องจากการจัดอันดับ 360A และความต้องการในการเก็บพลังงานของระดับพลังงานนี้ระยะเวลาการปล่อยไฟหลังจากการถอนพลังงานจากสายไฟฟ้ายาวกว่าสําหรับโมดูลขนาดเล็ก.ปฏิบัติตามคู่มือการบํารุงรักษา αis ซีรีย์การรอการปล่อยชาร์จอย่างแม่นยําไม่เคยเปิดโมดูลขึ้นอยู่กับเวลาที่ผ่านไปเท่านั้น.
คําถามที่ 4: ค่าเปลี่ยน A20B-2100-0830 เทียบกับการเปลี่ยนโมดูล SVM1-360i ทั้งหมดเท่าไหร่?
การเปลี่ยนบอร์ดควบคุม A20B-2100-0830 ค่าใช้จ่ายโดยทั่วไปต่ํากว่าการเปลี่ยน A06B-6114-H109 SVM1-360iอุปกรณ์พลังงานหน่วยความร้อนและส่วนประกอบที่ไม่สกัดจากการล้มเหลวของพานควบคุมการเปลี่ยนในระดับบอร์ดคือวิธีการที่มีประสิทธิภาพในเรื่องค่าใช้จ่าย เมื่อการวินิจฉัยความผิดพลาดยืนยันว่าบอร์ดควบคุมเป็นองค์ประกอบที่ล้มเหลวเดียว.
Q5: A20B-2100-0830 ต้องการการเริ่มต้นหลังจากการติดตั้ง?
ไม่มีการเริ่มต้นบอร์ดเฉพาะใด ๆ ต้องการหลังจากการติดตั้ง A20B-2100-0830 การสื่อสาร FSSB ถูกตั้งขึ้นโดยอัตโนมัติเมื่อ CNC และระบบขับเคลื่อนเปิดปริมาตร servo ถูกเก็บในความจําหลักของ CNC และนําไปใช้กับบอร์ดควบคุมใหม่ที่เริ่มต้น.ตรวจสอบความพร้อมของ servo และดําเนินการทดสอบความเร็วต่ํา ก่อนที่จะนําเครื่องกลับไปผลิตยืนยันว่าหน้าจอตรวจสอบ FSSB servo ใน CNC แสดงแกนที่ระบุถูกต้องหลังจากการเปลี่ยนบอร์ด.
