แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2100-0802 |
โมดูลเครื่องขยายเสียงสปินเดิล FANUC Alpha-i (ซีรีส์ Alpha SPMC i) เป็นยูนิตขับเคลื่อนที่จ่ายกำลังให้กับมอเตอร์สปินเดิลหลักของเครื่องมือกล โดยจะใช้พลังงานบัส DC จาก PSM (โมดูลจ่ายไฟ) และแปลงเป็นเอาต์พุต AC ความถี่แปรผันและแรงดันไฟฟ้าแปรผันที่จำเป็นในการเร่งความเร็วของสปินเดิล ให้คงไว้ที่ความเร็วที่ตั้งโปรแกรมไว้ภายใต้โหลดการตัด และดำเนินการวางแนวสปินเดิลอย่างแม่นยำสำหรับการเปลี่ยนเครื่องมือ

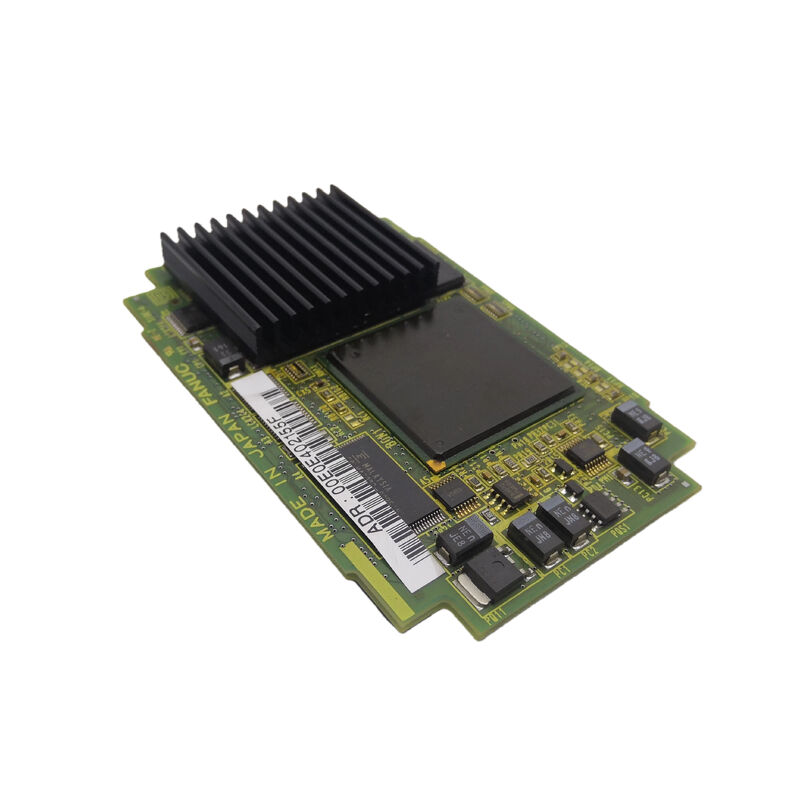

ข้อมูลอัจฉริยะทั้งหมดนี้อาศัยอยู่บน PCB ควบคุมภายในโมดูลแกนหมุน A20B-2100-0802 คือบอร์ดควบคุมและอินเทอร์เฟซ ซึ่งเป็นเลเยอร์อิเล็กทรอนิกส์ที่:
รับคำสั่งความเร็วจาก CNC:ผ่านอินเทอร์เฟซสปินเดิลแบบอนุกรม PCB ควบคุมจะได้รับความเร็วสปินเดิลที่สั่งโดย CNC รับฟังก์ชัน M-code (การเริ่มสปินเดิล หยุด การวางแนว) และส่งคืนสถานะสปินเดิลกลับไปยัง CNC
ดำเนินการควบคุมความเร็ว:PCB ควบคุมรันอัลกอริธึมควบคุมความเร็วแบบวงปิด โดยเปรียบเทียบความเร็วที่ได้รับคำสั่งกับสัญญาณป้อนกลับจากเซ็นเซอร์ความเร็วของมอเตอร์ และสร้างคำสั่งความถี่เอาท์พุตและแรงดันไฟฟ้าที่จำเป็นเพื่อรักษาความเร็วที่ได้รับคำสั่งภายใต้โหลดการตัดที่แตกต่างกัน
จัดการฟังก์ชันการป้องกัน:ความเร็วเกิน กระแสเกิน มอเตอร์ร้อนเกินไป และสัญญาณข้อบกพร่องบัส DC ได้รับการประมวลผลโดยบอร์ดควบคุม เมื่อเกินเกณฑ์การป้องกัน บอร์ดจะตัดการทำงานของสปินเดิลและสร้างรหัสสัญญาณเตือนที่เหมาะสม
ควบคุมระยะ IGBT เอาท์พุต:สัญญาณขับเกตจากบอร์ดควบคุมจะสลับอุปกรณ์จ่ายไฟ IGBT ของโมดูลสปินเดิล ทำให้เกิดกระแสไฟฟ้าของมอเตอร์สามเฟส
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2100-0802 |
| พิมพ์ | การควบคุมแกนหมุน / อินเทอร์เฟซ PCB |
| แอปพลิเคชัน | โมดูลเครื่องขยายเสียงแกน CNC |
| ตระกูล | ซีรีส์โมดูลสปินเดิล Alpha-i SPMC |
| ชุด | A20B-2100 |
เมื่อ PCB ควบคุมแกนหมุนล้มเหลว แกนหมุนของเครื่องจักรจะไม่สามารถทำงานได้ตามปกติ การนำเสนอข้อผิดพลาดทั่วไป:
แกนหมุนไม่ถึงความเร็วที่สั่ง:ลูปควบคุมความเร็วล้มเหลว - สปินเดิลรันลูปเปิดด้วยความเร็วที่ไม่ถูกต้องหรือไม่ตอบสนองต่อการเปลี่ยนแปลงโหลด
สัญญาณเตือนการสื่อสารของแกนหมุน:CNC สูญเสียการสื่อสารของสปินเดิลแบบอนุกรม (รหัสสัญญาณเตือน SP01, SP02, SP08 ขึ้นอยู่กับรุ่นของ CNC) — การเชื่อมต่อแบบอนุกรมระหว่างการ์ดสปินเดิลของ CNC และ A20B-2100-0802 ใช้งานไม่ได้
สัญญาณเตือนแกนหมุนเปิดใช้งานทันที:วงจรป้องกันบนบอร์ดควบคุมจะตรวจจับสภาวะที่ขัดขวางการทำงานปกติ — สร้างรหัสสัญญาณเตือนสปินเดิลที่ไม่ได้เกิดจากมอเตอร์ภายนอก สายไฟ หรือความผิดปกติของความร้อน
ข้อผิดพลาดของบอร์ดควบคุมโมดูลแกนหมุน Alpha-i:สปินเดิลของแมชชีนนิ่งเซ็นเตอร์สร้างสัญญาณเตือนการสื่อสารแบบอนุกรมและไม่สามารถสตาร์ทได้ ทดสอบมอเตอร์แกนหมุนและสายเคเบิลอย่างถูกต้อง PCB ควบคุมสปินเดิล A20B-2100-0802 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ดจะคืนค่าการสื่อสารของสปินเดิลและการควบคุมความเร็ว
ความล้มเหลวในการควบคุมความเร็วของแกนหมุน:สปินเดิลของเครื่องกลึง CNC ไม่สามารถรักษาความเร็วตามคำสั่งภายใต้แรงตัดได้ — ความเร็วจะลดลงอย่างมากและไม่สามารถฟื้นตัวได้ ฮาร์ดแวร์อัลกอริธึมควบคุมความเร็วของ A20B-2100-0802 มีข้อผิดพลาด การเปลี่ยนบอร์ดช่วยคืนการควบคุมความเร็วที่เข้มงวด
คำถามที่ 1: สามารถเปลี่ยน A20B-2100-0802 โดยไม่ต้องถอดโมดูลสปินเดิลทั้งหมดออกได้หรือไม่
ไม่ A20B-2100-0802 เป็น PCB ภายในภายในตัวเรือนโมดูลสปินเดิล Alpha-i การเข้าถึงบอร์ดจำเป็นต้องถอดโมดูลออกจากตู้ไดรฟ์ เปิดไว้บนม้านั่ง และทำการแยกบอร์ดภายในตามขั้นตอนคู่มือการบำรุงรักษาเครื่องขยายสัญญาณสปินเดิลของ FANUC สามารถเปลี่ยนบอร์ดได้โดยไม่ต้องเปลี่ยนตัวเครื่อง แผงสายไฟ หรืออุปกรณ์จ่ายไฟ หากอุปกรณ์เหล่านั้นยังอยู่ในสภาพสมบูรณ์
คำถามที่ 2: A20B-2100-0802 มีซอฟต์แวร์สปินเดิลมอเตอร์ (เฟิร์มแวร์) หรือไม่
บอร์ดคลาส A20B-2100-0800 ที่ใช้การตั้งค่าซอฟต์แวร์มอเตอร์ (รหัส H550, H553, H570, H580 ที่ระบุเฟิร์มแวร์ประเภทมอเตอร์) อยู่บนบอร์ดควบคุมสปินเดิล เมื่อจัดหาชิ้นส่วนทดแทน A20B-2100-0802 ให้ตรวจสอบว่าบอร์ดมีเฟิร์มแวร์ประเภทมอเตอร์เดียวกันกับต้นฉบับหรือไม่ หากติดตั้งบอร์ดเฟิร์มแวร์เปล่าหรือบอร์ดอื่น การตั้งค่าพารามิเตอร์สปินเดิลใน CNC (พารามิเตอร์การเลือกมอเตอร์) จะต้องได้รับการตรวจสอบ และอาจจำเป็นต้องอัปเดตเฟิร์มแวร์ของบอร์ดให้ตรงกับมอเตอร์สปินเดิลที่ติดตั้งไว้
คำถามที่ 3: รหัสสัญญาณเตือนสปินเดิลใดที่ระบุว่า A20B-2100-0802 อาจทำงานล้มเหลว
สัญญาณเตือนสปินเดิลที่ชี้ไปที่บอร์ดควบคุมประกอบด้วย: SP01 (มอเตอร์ร้อนเกินไป — อาจเป็นข้อผิดพลาดในการประมวลผลของบอร์ดควบคุม หากอุณหภูมิของมอเตอร์ได้รับการยืนยันว่าเป็นปกติ), SP02 (การเบี่ยงเบนความเร็ว — อาจเป็นความล้มเหลวของกฎระเบียบ), SP08 (ข้อผิดพลาดในการสื่อสารอนุกรมของสปินเดิล — การเชื่อมต่อที่ขาดระหว่าง CNC และแผงควบคุมสปินเดิล) และ SP24/SP25/SP30 (การแจ้งเตือนเกี่ยวกับ IPM หรืออุปกรณ์ไฟฟ้าที่อาจมาจากคำสั่งขับเคลื่อนเกทที่ไม่ถูกต้องจากบอร์ดควบคุม) ควรตัดข้อผิดพลาดภายนอก (การพันของมอเตอร์ ตัวเข้ารหัส สายไฟ) ออกก่อน
คำถามที่ 4: การเปลี่ยน A20B-2100-0802 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์ของสปินเดิลหรือไม่
พารามิเตอร์ของสปินเดิลส่วนใหญ่จะถูกจัดเก็บไว้ในหน่วยความจำพารามิเตอร์หลักของ CNC และจะถูกนำไปใช้ใหม่โดยอัตโนมัติหลังจากติดตั้งบอร์ดทดแทนแล้ว อย่างไรก็ตาม หากบอร์ดมีเฟิร์มแวร์มอเตอร์แบบฝัง (ตามที่อธิบายไว้ในหมายเหตุตระกูล A20B-2100-0800) ให้ตรวจสอบว่าพารามิเตอร์การเลือกสปินเดิลของ CNC ตรงกับเฟิร์มแวร์บนบอร์ดทดแทน เฟิร์มแวร์ของมอเตอร์ไม่ถูกต้องและพารามิเตอร์ไม่ตรงกันทำให้ประสิทธิภาพของสปินเดิลหรือสภาวะสัญญาณเตือนไม่ดี
คำถามที่ 5: ขั้นตอนการจำหน่ายอย่างปลอดภัยก่อนเข้าถึง A20B-2100-0802 คืออะไร
โมดูลสปินเดิล Alpha-i มีแผงเก็บประจุบัส DC ซึ่งจะรักษาแรงดันไฟฟ้าที่เป็นอันตรายหลังจากการถอดแหล่งจ่ายไฟหลัก คู่มือการบำรุงรักษาเครื่องขยายสัญญาณสปินเดิล FANUC Alpha-i ระบุเวลาคายประจุสำหรับพิกัดกำลังของโมดูลเฉพาะ รอตามเวลาที่กำหนดเสมอและตรวจสอบด้วยโวลต์มิเตอร์แบบ DC ก่อนเปิดโมดูล ไฟ LED แสดงสถานะการชาร์จของโมดูลสปินเดิล (ถ้ามี) จะส่งสัญญาณเมื่อมีการคายประจุ
