| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2100-0740 |
ซีรีย์ FANUC αis (Alpha iS) เป็นการพัฒนาของแพลตฟอร์มการขับเคลื่อนอัลฟ่า-i โดยเฉพาะเจาะจงเพื่อการแปรรูปความเร็วสูงและความแม่นยําสูงS = ความเร็วสูงหรือความละเอียดที่พัฒนา) ทําให้ชุดนี้เหนือกว่าเครื่องขับขี่ Alpha-i มาตรฐานในแอปพลิเคชั่นที่ความสามารถในการคอนทูเรอร์สูงสุดเป็นความสําคัญ.
โมดูล αis SVM1 (A06B-6114 ซีรีส์) เป็นโมดูลเครื่องเสริมพลังงาน servo แบบแกนเดียวสําหรับแพลตฟอร์มนี้ ซึ่งครอบคลุมช่วงการจดหมายกระแสไฟฟ้าสูงสุดสําหรับความต้องการของมอเตอร์แกนที่แตกต่างกัน
| รุ่น | คําสั่งหมายเลข | บอร์ดสายไฟ | PCB การควบคุม |
|---|---|---|---|
| SVM1-20i | A06B-6114-H103 | A16B-2203-0691 | รางวัล |
| SVM1-40i | A06B-6114-H104 | A16B-2203-0660 | รางวัล |
| SVM1-80i | A06B-6114-H105 | A16B-2203-0661 | รางวัล |
| SVM1-160i | A06B-6114-H106 | A16B-2203-0662 | A20B-2100-0740 |
| SVM1-360i | A06B-6114-H109 | A16B-2203-0625 | A20B-2100-0830 |

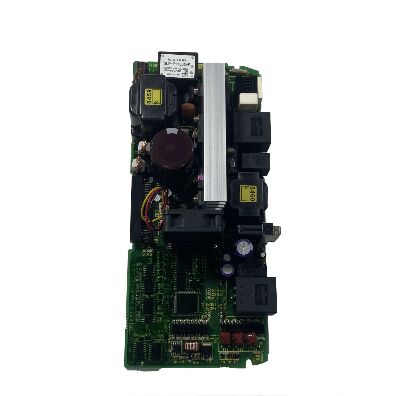

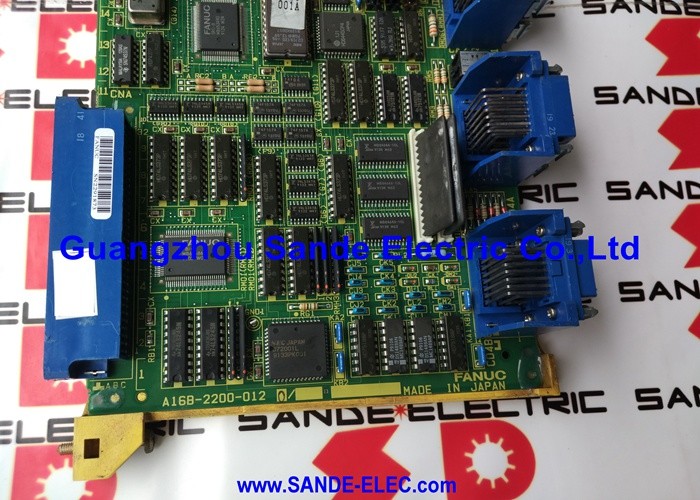

A20B-2100-0740 เป็น PCB การควบคุมสําหรับSVM1-160i✅ รุ่นกระแสไฟฟ้าสูงสุด 160A ที่รองรับการใช้งานแกนเดียวที่หนักที่สุดในสายสินค้า αis
| ปริมาตร | มูลค่า |
|---|---|
| โมดูลที่เข้ากันได้ | SVM1-160i (A06B-6114-H106) |
| ปัจจุบันสูงสุด | 160A |
| หน่วยงาน | 200VAC 3 ขั้นตอน |
| บอร์ดสายไฟ | A16B-2203-0662 |
| บทบาทของคณะกรรมการ | PCB การควบคุม |
| ซีรี่ย์ | A20B-2100 |
SVM1-160i ประกอบด้วย PCBs สองหลัก:
A20B-2100-0740 (PCB การควบคุม):ชั้นที่ฉลาด สื่อสารกับ CNC ผ่าน FSSB, วิ่งอัลการิทึมควบคุมกระแสของ HRV, การประมวลผลการตอบสนอง Encoder, และผลิตสัญญาณการขับขี่ประตูสําหรับอุปกรณ์ IGBT
A16B-2203-0662 (แผ่นสายไฟ):ชั้นเชื่อมต่อทางกายภาพ ให้การเชื่อมต่อเทอร์มินัลบัส DC, การเชื่อมต่อการออกมอเตอร์สามเฟส, เครื่องเชื่อมต่อเคเบิลโคเดอร์, และอินเตอร์เฟซทางกลกับสายไฟกระเป๋าขับเคลื่อนพกพาตัวนําขนาด 160A.
ความผิดพลาดใน A20B-2100-0740 ปกติแสดงออกในรูปของความผิดพลาดในการสื่อสาร FSSB หรือความล้มเหลวในการควบคุม servoความผิดพลาดในบอร์ดสายไฟ A16B-2203-0662 ปรากฏเป็นอาการการออกกําลังหรือการเชื่อมต่อที่เกี่ยวข้อง.
ความผิดพลาดของแผ่นควบคุม SVM1-160i:เครื่อง FANUC αis SVM1-160i (A06B-6114-H106) สร้างสัญญาณเตือนการสื่อสาร FSSB การทดสอบแผ่นสายไฟและอุปกรณ์พลังงานถูกต้อง เครื่อง A20B-2100-0740 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนการสื่อสารและการควบคุม servo.
การบํารุงรักษาแกนศูนย์การแปรรูปแรง:ศูนย์แปรรูปแบบแนวราบขนาดใหญ่ที่มีโต๊ะอัตราแสดงผลหนักใช้ SVM1-160i สําหรับแกนหมุนของมันA20B-2100-0740 จะถูกเปลี่ยนโดยประสานงาน เพื่อป้องกันการล้มเหลวของบอร์ดควบคุมในระหว่างการผลิต.
Q1: ซีรี่ย์ αis คืออะไร และมันแตกต่างจากซีรี่ย์ Alpha-i (αi) แบบมาตรฐานอย่างไร?
รายการ αis (Alpha iS) (หมายเลขลําดับ A06B-6114) เป็นเวอร์ชั่นที่พัฒนาขึ้นของแพลตฟอร์มการขับเคลื่อน Alpha-i ที่อัตโนมัติให้กับความต้องการในการแปรรูปความเร็วสูงและความแม่นยําสูงของหม้อและหม้อสายการบิน, และแอพลิเคชั่นการแปรรูปความแม่นยํา. αis ซีรีย์ใช้การออกแบบการปรับปรุงมอเตอร์และการขับเคลื่อนเมื่อเทียบกับ A06B-6096 มาตรฐาน (Alpha-i FSSB) ซีรีย์.A20B-2100-0740 เป็นเฉพาะสําหรับ αis A06B-6114 ซีรีย์และไม่สามารถแลกเปลี่ยนกับ A20B-2100-0540 ที่ใช้ใน A06B-6096 ซีรีย์มาตรฐาน.
Q2: การเปลี่ยน A20B-2100-0740 ต้องการการเปลี่ยนแปลงปริมาตรเซอร์โว?
เปล่า ปริมาตรของเซอร์โว (MOTOR ID, encoder type, gain values, current limits) ถูกเก็บไว้ในความจําปริมาตรหลักของ CNC การเปลี่ยน PCB การควบคุมจะไม่ส่งผลต่อค่าที่เก็บไว้เหล่านี้หลังจากติดตั้งเครื่องสํารอง A20B-2100-0740, CNC กําหนดการสื่อสาร FSSB และใช้ปริมาตรฐานที่มีอยู่กับบอร์ดใหม่
Q3: ปลอดภัยในการปล่อยอะไรที่ใช้ก่อนการจัดการ A20B-2100-0740 ภายใน SVM1-160i?
SVM1-160i มีบัส DC บานก์ตัวประกอบขนาดใหญ่กว่า SVM1 เล็ก ๆ น้อย ๆ เนื่องจากการจัดอันดับ 160A ของมัน. พลังงานที่เก็บไว้มากกว่านี้หมายถึงเวลาการปล่อยไฟที่ต้องการมากกว่าหลังจากการถอดพลังงาน AC.ติดตามเวลารอที่กําหนดไว้ในคู่มือการบํารุงรักษา αis ก่อนเปิดโมดูลตรวจสอบการปล่อยด้วยวอลท์เมตร DC ที่ปรับขนาด
Q4: A20B-2100-0741 (แบ็คบอร์ด) เหมือนกับ A16B-2203-0662?
A20B-2100-0741 มีรายการว่าเป็น "Servo Drive Backboard Circuit Board" (แผ่นวงจรแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นแผ่นคู่มือการบํารุงรักษา FANUC αis ระบุ A16B-2203-0662 โดยเฉพาะอย่างยิ่งเป็นแผ่นสายไฟสําหรับ SVM1-160i (A06B-6114-H106)ทั้งคู่มีหน้าที่เชื่อมต่อทางกายภาพและการเชื่อมต่อกระแสไฟฟ้าสูง แต่ยืนยันจากเอกสารของเครื่องขับเคลื่อนว่าบอร์ดเฉพาะเจาะจงใดที่ใช้กับโมดูลที่ติดตั้ง
Q5: A20B-2100-0740 สามารถใช้ใน SVM1-360i (A06B-6114-H109) ได้หรือไม่?
ไม่. SVM1-360i ใช้ PCB การควบคุมที่แตกต่างกัน (A20B-2100-0830) และแผ่นสายไฟที่แตกต่างกัน (A16B-2203-0625).การจัดเรียงปัจจุบันสูงสุด 360A ต้องการปัจจุบันที่แตกต่างกัน การปรับขนาดการตอบสนองและเกตไดรฟ์อินเตอร์เฟซฮาร์ดแวร์เมื่อเทียบกับ 160A SVM1-160iบอร์ดควบคุมเหล่านี้ให้บริการความแรงเฉพาะในครอบครัว αis SVM1 และไม่สามารถแลกเปลี่ยนระหว่างรุ่น
