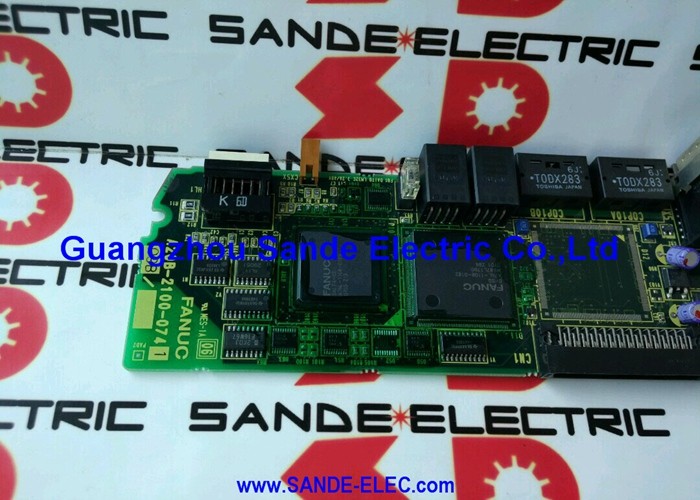

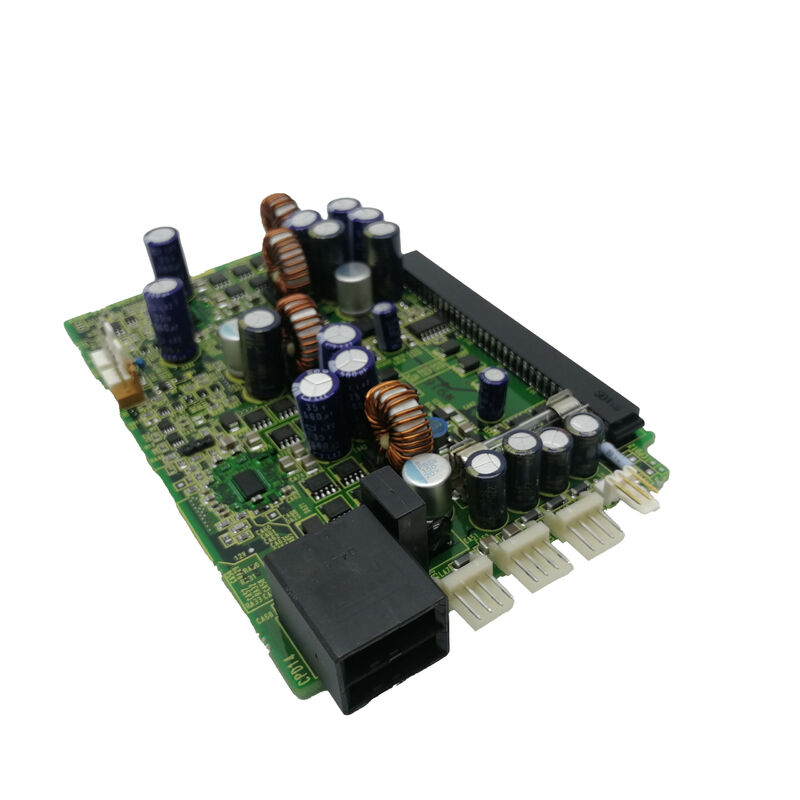

FANUC A20B-2100-0030 | แผงวงจรควบคุมเซอร์โวไดรฟ์ Alpha Series — แผงวงจรขยายเซอร์โว CNC, อะไหล่รุ่นเก่า, ผลิตในญี่ปุ่น

ภาพรวม

FANUC A20B-2100-0030 เป็นแผงวงจรควบคุมเซอร์โวไดรฟ์จากซีรีส์ A20B-2100 ของ FANUC — กลุ่มของแผงวงจรพิมพ์ที่ให้ชั้นการควบคุมอัจฉริยะภายในโมดูลแอมพลิฟายเออร์เซอร์โวและสปินเดิลของ FANUC Alpha Series

ในสถาปัตยกรรมแบบชั้นของโมดูลไดรฟ์ FANUC Alpha, PCB จะอยู่ที่ด้านหน้าของชุดประกอบโมดูล เชื่อมต่อกับยูนิตระบบ CNC ผ่านบัสใยแก้วนำแสง FSSB หรืออินเทอร์เฟซแบบอนาล็อก Type-A/Type-B และขับเคลื่อนอิเล็กทรอนิกส์กำลัง (IGBT) บนบอร์ดกำลังพื้นฐานผ่านสัญญาณเกตไดรฟ์ที่คำนวณโดยโปรเซสเซอร์สัญญาณดิจิทัลบนบอร์ด

ซีรีส์ A20B-2100 ครอบคลุมประเภทโมดูลไดรฟ์ FANUC จำนวนมาก — แอมพลิฟายเออร์แกนเดี่ยว, แกนคู่ และสปินเดิลที่มีพิกัดกระแสต่างกัน ล้วนใช้ PCB จากซีรีส์นี้ โดยมีความแตกต่างกันที่สี่หลักสุดท้าย

รุ่น -0030 มีตำแหน่งเฉพาะในกลุ่มผลิตภัณฑ์นี้ โดยให้บริการโมดูลไดรฟ์ที่ได้รับการระบุจากโรงงาน

เมื่อ PCB นี้ขัดข้อง โมดูลไดรฟ์จะทำงานไม่ได้ — แสดงรหัสแจ้งเตือนที่เกี่ยวข้องกับข้อผิดพลาดในการสื่อสารเซอร์โวหรือสปินเดิล, การตรวจจับกระแสเกิน, หรือข้อผิดพลาดในการป้อนกลับของเอ็นโค้ดเดอร์ — แม้ว่าส่วนประกอบของบอร์ดกำลังอาจจะสมบูรณ์ดีก็ตาม

ความสำคัญของการซ่อมแซมระดับบอร์ดเทียบกับการเปลี่ยนโมดูลไดรฟ์คือด้านเศรษฐกิจ

โมดูลไดรฟ์เซอร์โว Alpha Series ที่สมบูรณ์ในสภาพที่ใช้งานได้ มักมีราคาสูงกว่าการซ่อมแซมระดับบอร์ดหรือการเปลี่ยน PCB เพียงอย่างเดียว

สำหรับทีมบำรุงรักษาการผลิตที่จัดการเครื่องจักร CNC จำนวนมาก การเก็บ PCB สำรองที่ผ่านการทดสอบจากซีรีส์ A20B-2100 สำหรับการกำหนดค่าไดรฟ์เฉพาะของตน ถือเป็นกลยุทธ์การบำรุงรักษาที่คุ้มค่าและตอบสนองได้อย่างรวดเร็ว

ข้อมูลจำเพาะหลัก

ซีรีส์ A20B-2100 — ชั้นควบคุมของไดรฟ์ Alpha

โมดูลไดรฟ์ FANUC Alpha ถูกสร้างขึ้นทางกายภาพเป็นชุดสองชั้น บอร์ดฐาน (หรือบอร์ดกำลัง) บรรจุสะพานเรียงกระแสสามเฟส, ชุดเก็บประจุ DC bus, โมดูลกำลัง IGBT พร้อมไดรเวอร์เกต และวงจรตรวจจับกระแส

ทุกสิ่งที่จัดการกับกำลังสูงจะอยู่บนบอร์ดนี้ บอร์ดด้านหน้า — PCB — จัดการทุกอย่างที่เป็นดิจิทัล: รับคำสั่งแกนจาก CNC ผ่านอินเทอร์เฟซ FSSB หรืออนาล็อก, คำนวณการอ้างอิงกระแสจากข้อผิดพลาดตำแหน่ง, ดำเนินการอัลกอริทึมควบคุมกระแสเพื่อสร้างค่า PWM duty cycle, และส่งข้อมูลสถานะและแจ้งเตือนกลับไปยัง CNC

การแยกสองชั้นนี้มีข้อได้เปรียบในการบำรุงรักษา: บอร์ดกำลังและบอร์ดควบคุมจะเสียโดยอิสระ โมดูล IGBT บนบอร์ดกำลังจะเสื่อมสภาพจากการหมุนเวียนความร้อนและความเครียดจากกระแสเกิน — โหมดความล้มเหลวทางกล

PCB ควบคุมจะเสียจากการเสื่อมสภาพของตัวเก็บประจุอิเล็กโทรไลต์ (ส่งผลต่อแหล่งจ่ายไฟของบอร์ดเอง), ความเครียดของส่วนประกอบจากอุณหภูมิเกินอย่างต่อเนื่องในตู้ไดรฟ์, ความเสียหายจาก ESD ระหว่างการให้บริการ, หรือความล้มเหลวของ IC แต่ละตัว การระบุว่าบอร์ดใดเสีย — ผ่านการวิเคราะห์รหัสแจ้งเตือน, การวัดด้วยสโคปบนแท่นทดสอบไดรฟ์, หรือการทดสอบสลับบอร์ด — ช่วยให้สามารถเปลี่ยนเฉพาะจุดได้ แทนที่จะทิ้งโมดูลทั้งหมด

รหัสแจ้งเตือนและบทบาทการวินิจฉัยของ PCB ควบคุม

เมื่อ A20B-2100-0030 เกิดข้อผิดพลาด ระบบ FANUC CNC จะบันทึกรหัสแจ้งเตือนที่สะท้อนถึงสิ่งที่ PCB กำลังพยายามตรวจสอบ รหัสแจ้งเตือนทั่วไปที่เกี่ยวข้องกับข้อผิดพลาดของ PCB ควบคุม ได้แก่:

การแจ้งเตือนเซอร์โว 8 (เอ็นโค้ดเดอร์ตัดการเชื่อมต่อ / ผิดปกติ): PCB ควบคุมจะรับและถอดรหัสข้อมูลอนุกรมของเอ็นโค้ดเดอร์จากเซอร์โวมอเตอร์ หากวงจรรับเอ็นโค้ดเดอร์ของ PCB เสียหาย CNC จะไม่ได้รับข้อมูลป้อนกลับตำแหน่งที่ถูกต้องและสร้างการแจ้งเตือนข้อผิดพลาดของเอ็นโค้ดเดอร์

ข้อผิดพลาดนี้บางครั้งถูกเข้าใจผิดว่าเป็นเอ็นโค้ดเดอร์หรือสายป้อนกลับก่อนที่จะพิจารณาบอร์ดควบคุม

การแจ้งเตือนเซอร์โว 9 หรือ A (ข้อผิดพลาดมากเกินไป): หากลูปควบคุมกระแสของ PCB ถูกรบกวน — โดย op-amp ที่เสีย, ADC ที่เสีย, หรือแหล่งจ่ายไฟขาดหาย — ไดรฟ์จะส่งกระแสที่ไม่ถูกต้องหรือไม่ส่งกระแสไปยังมอเตอร์, ข้อผิดพลาดตำแหน่งจะสะสม, และ CNC จะหยุดทำงานเนื่องจากข้อผิดพลาดในการติดตามมากเกินไป

การแจ้งเตือนเซอร์โว SV200 / SV400 (ข้อผิดพลาดในการสื่อสาร FSSB): ตัวรับ/ส่งสัญญาณการสื่อสารใยแก้วนำแสงบน PCB ควบคุมจัดการการเชื่อมต่อ FSSB กับ CNC

IC ตัวรับส่งสัญญาณ FSSB ที่เสียจะสร้างการแจ้งเตือนข้อผิดพลาดในการสื่อสารเหล่านี้ ซึ่งดูเหมือนข้อผิดพลาดของสายเคเบิลหรือ CNC แต่จริงๆ แล้วเป็นความล้มเหลวของบอร์ด

ข้อควรระวังในการจัดเก็บและจัดการ

PCB ควบคุม FANUC จากซีรีส์ A20B มี IC ที่ใช้ CMOS ซึ่งไวต่อการคายประจุไฟฟ้าสถิต บอร์ดใดๆ ที่ถอดออกจากโมดูลไดรฟ์หรือสั่งซื้อเป็นอะไหล่ ควรจัดเก็บและจัดการด้วยข้อควรระวัง ESD: ถุงป้องกันไฟฟ้าสถิต, สายรัดข้อมือ ESD ขณะจัดการ, และจัดเก็บให้ห่างจากแหล่งกำเนิดแม่เหล็กไฟฟ้าที่แรง

แบตเตอรี่ลิเธียมแบบเหรียญหรือตัวเก็บประจุสำรองในบางรุ่นของ PCB เหล่านี้ (ซึ่งเก็บพารามิเตอร์แกนข้ามรอบการจ่ายไฟ) ควรตรวจสอบก่อนการติดตั้ง — หากแหล่งจ่ายไฟสำรองหมด พารามิเตอร์จะต้องถูกโหลดใหม่จากข้อมูลสำรองของ CNC หลังจากการติดตั้งบอร์ด

คำถามที่พบบ่อย

คำถามที่ 1: จะทราบได้อย่างไรว่า PCB A20B-2100-0030 เสียหายโดยเฉพาะ แทนที่จะเป็นบอร์ดกำลังของไดรฟ์หรือมอเตอร์?

ลำดับการวินิจฉัยเริ่มต้นด้วยรหัสแจ้งเตือนและรูปแบบของมัน การแจ้งเตือนการสื่อสาร FSSB (ซีรีส์ SV200) ที่ยังคงอยู่หลังจากเปลี่ยนสายเคเบิลใยแก้วนำแสง ชี้ไปที่ตัวรับส่งสัญญาณของ PCB ควบคุม

การแจ้งเตือนเอ็นโค้ดเดอร์ที่ยังคงอยู่หลังจากยืนยันความสมบูรณ์ของสายเคเบิลและการสลับมอเตอร์ที่ทราบว่าดีแล้ว ก็บ่งชี้ถึงวงจรรับเอ็นโค้ดเดอร์ของ PCB ด้วย

การวัดด้วยสโคปบนแท่นทดสอบไดรฟ์ — การจ่ายแรงดันแหล่งจ่ายไฟที่ทราบว่าดีให้กับ PCB และการตรวจสอบสัญญาณนาฬิกา, เปิดใช้งาน, และสัญญาณเอาต์พุต DSP — เป็นการวินิจฉัยที่แน่นอน

ศูนย์บริการ FANUC หลายแห่งให้บริการวินิจฉัยการสลับบอร์ด: PCB A20B-2100-0030 ที่ทราบว่าดีจะถูกติดตั้งในไดรฟ์ที่น่าสงสัย และหากไดรฟ์ทำงานได้อย่างถูกต้อง PCB เดิมจะถูกทิ้ง

คำถามที่ 2: สามารถใช้รุ่นย่อยที่มีส่วนต่อท้ายต่างกันของซีรีส์ A20B-2100 (เช่น -0030 เทียบกับ -0031 หรือ -0032) สลับกันได้หรือไม่?

โดยทั่วไปแล้ว ไม่ได้ ภายในซีรีส์ A20B-2100 รุ่นที่มีสี่หลักสุดท้ายต่างกันจะสอดคล้องกับการกำหนดค่าโมดูลไดรฟ์ที่แตกต่างกัน — พิกัดกระแสแกนที่แตกต่างกัน, ประเภทอินเทอร์เฟซที่แตกต่างกัน (FSSB เทียบกับ Type-A อนาล็อก), พารามิเตอร์ซีรีส์มอเตอร์ที่แตกต่างกัน

การติดตั้งรุ่นที่ไม่ถูกต้องอาจทำให้เกิดการแจ้งเตือนทันที, พฤติกรรมมอเตอร์ที่ไม่ถูกต้อง, หรือปัญหาความน่าเชื่อถือที่ซ่อนอยู่ PCB สำรองควรตรงกับหมายเลขชิ้นส่วนเดิมทุกประการ

หากบอร์ดเดิมอ่านไม่ออก ข้อมูลจำเพาะการสั่งซื้อของโมดูลไดรฟ์ (A06B-6096-HXXX หรือ A06B-6079-HXXX) จะระบุว่า PCB ควบคุมใดที่ระบุไว้ในคู่มือการบำรุงรักษาซีรีส์ FANUC alpha

คำถามที่ 3: เป็นไปได้หรือไม่ที่จะซ่อม PCB A20B-2100-0030 เอง และคุ้มค่าหรือไม่?

การซ่อมแซมระดับ PCB เป็นไปได้ผ่านศูนย์ซ่อม FANUC เฉพาะทางที่มีแท่นทดสอบระดับส่วนประกอบสำหรับบอร์ด A20B-2100

รายการซ่อมแซมทั่วไป ได้แก่ ตัวเก็บประจุอิเล็กโทรไลต์ (เปลี่ยนทั้งหมดบนบอร์ด), ออปโตคัปเปลอร์, คริสตัลออสซิลเลเตอร์นาฬิกา, และ IC ตัวควบคุมแรงดันไฟฟ้า

การซ่อมแซมบอร์ดเต็มรูปแบบโดยศูนย์ที่มีประสบการณ์ มักจะคืนค่าบอร์ดให้เป็นไปตามข้อกำหนดการทำงาน

ความคุ้มค่าขึ้นอยู่กับความพร้อมของชิ้นส่วนและอัตราค่าบริการของศูนย์ซ่อม — สำหรับเครื่องจักรที่มีมูลค่าสูงซึ่งเวลาหยุดทำงานมีค่าใช้จ่ายสูง การซ่อมแซมเกือบจะคุ้มค่าเสมอเมื่อเทียบกับการหาบอร์ดสต็อกใหม่ ซึ่งอาจไม่มีจำหน่ายหรือตั้งราคาพรีเมียม

คำถามที่ 4: ขั้นตอนที่แนะนำเมื่อติดตั้ง A20B-2100-0030 สำรองในเครื่องจักรที่กำลังทำงานอยู่คืออะไร?

ปิดเครื่องจักรให้สนิทและรอให้ DC bus ของเซอร์โวแอมพลิฟายเออร์คายประจุ (สังเกตไฟแสดงสถานะการชาร์จบนโมดูลไดรฟ์)

ถอด PCB ที่ชำรุดออกจากโมดูลไดรฟ์โดยใช้ข้อควรระวัง ESD ติดตั้งบอร์ดสำรอง ตรวจสอบให้แน่ใจว่าขั้วต่อทั้งหมดและการเชื่อมต่อใยแก้วนำแสงเข้าที่สนิทแล้ว

เปิดเครื่องจักรและสังเกตการแสดงผล LED ของโมดูลไดรฟ์เมื่อเริ่มต้น — การแสดงผล "0" หรือ "–" ปกติ แสดงว่าการเริ่มต้นสำเร็จ

ตรวจสอบการแจ้งเตือน FANUC 9001 (พารามิเตอร์เซอร์โวไม่ได้ตั้งค่า) — หากมี พารามิเตอร์แกนสำหรับไดรฟ์นี้อาจต้องโหลดใหม่จากข้อมูลสำรอง สุดท้าย ตรวจสอบการป้อนกลับของเอ็นโค้ดเดอร์โดยการขยับแกนช้าๆ และยืนยันการเคลื่อนที่ของตัวนับตำแหน่งบนจอแสดงผล CNC

คำถามที่ 5: มีทางเลือกที่สร้างใหม่หรือผลิตใหม่สำหรับบอร์ด A20B-2100-0030 สต็อกใหม่หรือไม่?

ใช่ บริษัทซ่อม FANUC เฉพาะทางหลายแห่ง (รวมถึง DNC Electronics, CNC Spares, MRO Electric และบริษัทที่เทียบเท่าในภูมิภาคต่างๆ) นำเสนอ PCB ซีรีส์ A20B-2100 ที่ผลิตใหม่และผ่านการทดสอบแล้ว

กระบวนการผลิตใหม่โดยทั่วไปเกี่ยวข้องกับการเปลี่ยนตัวเก็บประจุทั้งหมด, การทำความสะอาด, การตรวจสอบระดับส่วนประกอบ, และการทดสอบการทำงานบนแท่นทดสอบไดรฟ์ FANUC โดยเฉพาะ

บอร์ดที่ผลิตใหม่จากซัพพลายเออร์ที่น่าเชื่อถือ มักมีการรับประกันที่ยาวนานกว่า (6–24 เดือน) บอร์ดสต็อกใหม่ และกระบวนการทดสอบให้ความมั่นใจในระดับหนึ่งว่าบอร์ดทำงานได้อย่างสมบูรณ์ — ไม่ใช่แค่สต็อกเก่าที่ยังไม่ได้ทดสอบ
