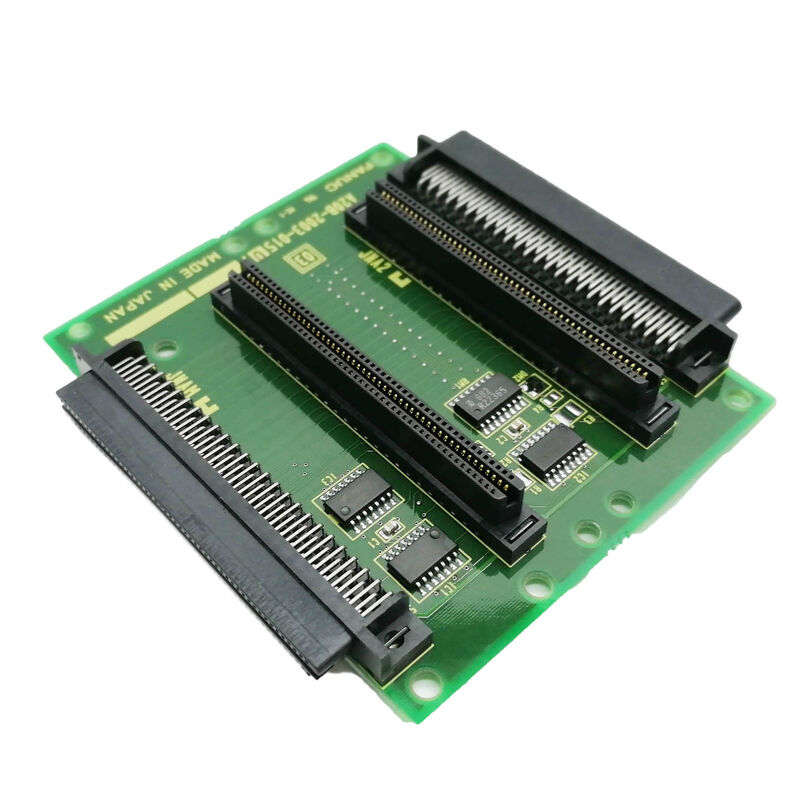

FANUC A20B-2003-0810 ∙ 1 สล็อต แบ็คแพนเนล สําหรับ FANUC ซีรีส์ 30i-A / 31i-A / 32i-A CNC, Single Expansion Slot Backplane, ซีรีส์ A20B-2003, ประเทศญี่ปุ่น

เลขส่วน:A20B-2003-0810

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:พีซีบี ผังหลัง / บอร์ดแผ่นหลัง

ซีรี่ย์:A20B-2003

ภาพรวม

รายการFANUC A20B-2003-0810เป็นแผ่นหลังที่มีสล็อตเดียวสําหรับหน่วยพื้นฐานของระบบควบคุม CNC 30i-A / 31i-A / 32i-A ของ FANUC และบทบาทของมันถูกกําหนดอย่างแม่นยําภายในโครงสร้างฮาร์ดแวร์ของ FANUC สําหรับเครื่องควบคุมระดับสูงเหล่านี้

หน่วยพื้นฐาน 30i/31i/32i-A เป็นองค์ประกอบอิเล็กทรอนิกส์การควบคุมที่อยู่ลําพังแยกจากแพเนลผู้ใช้งาน

มันมีพาร์ท CPU หลัก แหล่งไฟฟ้า และแผ่นด้านหลัง แผนด้านหลังกําหนดจํานวนสล็อตตัวเลือกที่มีอยู่ในการประกอบตัวนั้น ด้วย A20B-2003-0810 จํานวนนั้นคือหนึ่งพร้อมแผ่นไม่มีช่อง (A20B-2003-0600), มันคือศูนย์ กับแผ่นสองสล็อต (A20B-2003-0610) มันคือสอง

สล็อตเดียวที่ให้บริการโดย A20B-2003-0810 เพียงพอสําหรับอุปกรณ์ 30i/31i/32i-A มากมาย

เครื่องที่ต้องการการเชื่อมต่อ bus สนามใช้สล็อตหนึ่งสําหรับ Profibus master หรือ DeviceNet board

เครื่องที่ต้องการการเชื่อมต่อเครือข่ายโรงงาน ใช้มันสําหรับบอร์ด Fast Ethernet

บอร์ดตัวเลือกหนึ่งคือการตั้งค่าที่ทั่วไปบนเครื่องจักรที่อินเตอร์เฟซ servo FSSB ที่ติดตั้งใน, spindle ซีเรียล, I / O Linkและเอเธอร์เน็ตที่ฝังไว้บนบอร์ดหลัก ได้ครอบคลุมความต้องการในการเชื่อมต่อทั้งหมดแล้ว ยกเว้นโปรโตคอลเพิ่มเติมหนึ่ง.

ข้อจํากัดหลัก

สถาปัตยกรรมหน่วยพื้นฐาน 30i/31i/32i-A

เครื่องควบคุม FANUC ซีรีส์ 30i/31i/32i-A ใช้โครงสร้างแบบโมดูล ซึ่งหน่วยพื้นฐานคือ ราคควบคุมอิสระ

แผ่นหลังเป็นกระดูกหลังโครงสร้างและไฟฟ้าของหน่วยนี้

ภายในเซสซี่ของหน่วยพื้นฐาน:

• บอร์ด CPU หลัก (เช่นครอบครัว A20B-8101-0400/0401 สําหรับชนิดติดตั้ง LCD) ติดต่อในตําแหน่งบอร์ดหลักของแผ่นหลัง
• โมดูลพลังงาน (A20B-8101-0010) อยู่ในตําแหน่งพลังงาน
• บอร์ดตัวเลือกติดตั้งในตําแหน่งสล็อตขยายของแผ่นหลัง

สล็อตขยายเดียวของ A20B-2003-0810 ยอมรับบอร์ดจาก A20B-8101 กลุ่มตัวเลือก Profibus master (A20B-8101-0050), Profibus slave (A20B-8101-0100), DeviceNet master (A20B-8101-0220),DeviceNet slave (A20B-8101-0330), Fast Ethernet (A20B-8101-0030), FL-net (A20B-8101-0031) และอื่นๆ

แต่ละตัวเชื่อมต่อกับสล็อตขยาย และเชื่อมต่อด้วยไฟฟ้ากับบอร์ดหลักของ CNC ผ่านเส้นทางของบัสในแผ่นหลัง

การเลือกการตั้งค่าแผ่นหลังที่ถูกต้อง

เมื่อเปลี่ยน A20B-2003-0810 หรือสร้างหน่วยพื้นฐาน 30i/31i/32i-A สําหรับการปรับปรุง, การเลือกแผ่นหลังขึ้นอยู่กับจํานวนแผ่นตัวเลือกที่ใช้งานต้องการ:

ไม่จําเป็นต้องมีบอร์ดการเลือกใช้ A20B-2003-0600 (ไม่มีสล็อต) เครื่องใช้เพียงการเชื่อมต่อที่สร้างขึ้นในบอร์ดหลัก FSSB, spindle ซีเรียล,แผ่น Ethernet ที่ติดตั้ง และไม่มี Fieldbus หรือตัวเลือกการสื่อสารเพิ่มเติม.

จําเป็นต้องมีบอร์ดตัวเลือกหนึ่งใช้ A20B-2003-0810 (สล็อต 1 ช่อง)

เครื่องต้องการตัวเลือกการสื่อสารเพิ่มเติมอย่างแน่นอน เช่น Profibus, DeviceNet, FL-net หรือ Fast Ethernet

จําเป็นต้องมี 2 บอร์ดเลือก:ใช้ A20B-2003-0610 (2 สล็อต) เครื่องต้องการตัวเลือกการสื่อสารเพิ่มเติมสองครั้งพร้อมกัน

การใช้แผ่นด้านหลังที่มีสล็อตน้อยกว่าที่จําเป็น ไม่ให้มีพื้นที่สําหรับบอร์ดการเลือกที่ต้องการ

การใช้สล็อตที่มีสล็อตมากกว่าที่จําเป็น จะไม่ทําให้เกิดปัญหาทางการทํางาน

มิติทางกายภาพของบ้านหน่วยพื้นฐานกําหนดว่าแผ่นหลังไหนจะเข้ากันได้ ดังนั้นต้องยืนยันการตั้งค่าบ้านก่อนสั่งซื้อเสมอ

FAQ

Q1: หน่วยพื้นฐาน 30i-A ทํางานพร้อมกับการติดตั้งบอร์ดตัวเลือกหนึ่ง แผ่นด้านหลังได้รับความเสียหาย ผมต้องใช้ A20B-2003-0810 เดียวกันหรือผมสามารถใช้ A20B-2003-0610 (2 สล็อต)

ในทางกายภาพ A20B-2003-0610 (2 สล็อต) สามารถแทน A20B-2003-0810 (1 สล็อต) ได้ถ้าโครงสร้างหน่วยพื้นฐานรองรับปัจจัยรูปแบบแผ่นหลังที่แตกต่างกัน

แผ่นหลังต้องเข้ากับชาสี ราคาของ FANUC ถูกออกแบบให้มีจํานวนสล็อตเฉพาะ

ยืนยันว่าเบอร์ชิ้นของบ้านรองรับแผ่นหลัง 2 สล็อต ก่อนเปลี่ยน

ในทางการทํางาน การมีสล็อตที่ว่างเปล่าที่สองไม่ทําให้เกิดปัญหา ̇ บอร์ดตัวเลือกยังคงอยู่ในสล็อตที่ใช้ และสล็อตที่ว่างเปล่าก็ไม่ใช่อีก

Q2: เครื่องควบคุม 30i-A มีบอร์ดหลัก Profibus ในสล็อตขยาย สามารถเปลี่ยนแผ่นหลังได้หรือไม่ โดยไม่ถอดบอร์ด Profibus?

ถอนแผ่นการเลือกจากสล็อต ก่อนถอนแผ่นด้านหลังจากชาสี

แผนหลังและบอร์ดตัวเลือกเป็นส่วนประกอบที่แยกกัน ✅ แผนหลังถูกถอนโดยการถอดเครื่องมือการติดตั้งชัสซี่ของมันขณะที่บอร์ดตัวเลือกถูกถอดแยกจากเครื่องเชื่อมสล็อต.

ติดตั้งใหม่ในลําดับกลับ: แผ่นหลังแรก, จากนั้นคณะกรรมการตัวเลือกในสล็อตการขยายที่เข้าถึง

Q3: หลังเปลี่ยน A20B-2003-0810 โบอร์ดโปรฟิบัสออฟชั่น สร้างสัญญาณเตือนที่ไม่เคยมีมาก่อน สิ่งที่ควรวิจัย

ความผิดพลาดในการติดตั้งใหม่เป็นสาเหตุที่พบบ่อยที่สุดของสัญญาณเตือนแผ่นตัวเลือกหลังจากเปลี่ยนแผ่นหลัง

บอร์ดสามารถนั่งได้เพียงบางส่วนในเครื่องเชื่อมสล็อต หน่วยเชื่อมขอบที่ปรากฏว่าติดต่อ แต่ไม่ตรงกันหรือติดต่อบางส่วนผลิตอาการนี้

ติดตั้งแผ่นใหม่อย่างมั่นคงและเท่าเทียมกัน ตรวจสอบเช่นกันว่าเคเบิลภายนอกทั้งหมดต่อกับแผ่นตัวเลือก (เคเบิลเครือข่ายProfibus ฯลฯ) ถูกเชื่อมต่อใหม่อย่างถูกต้องหลังจากการเปลี่ยน

Q4: ความแตกต่างระหว่าง "แผ่นหลัง" ที่ใช้ในซีรีส์ 30i/31i/32i-A และแผ่นหลังที่ใช้ในเครื่องควบคุม FANUC Series 16/18 ก่อนหน้านี้คืออะไร?

หน่วยพื้นฐาน 30i/31i/32i-A ใช้แผ่นหลังคอมแพคต์ที่ออกแบบโดยเฉพาะสําหรับสถาปัตยกรรมทางกายภาพและไฟฟ้าของเครื่องควบคุมระดับสูง i-series

เครื่องควบคุมซีรีส์ 16/18 ก่อนหน้านี้ใช้การออกแบบ rack backplane ที่แตกต่างกันด้วยจํานวนสล็อต, ประเภทเครื่องเชื่อม, และสถาปัตยกรรมบัสที่แตกต่างกัน

A20B-2003-0810 ไม่สามารถแลกเปลี่ยนกับบอร์ดเบ็คเพลนจากเครื่องควบคุมชุด 16/18 ได้ โดยใช้แผ่นเบ็คเพลนที่กําหนดไว้สําหรับรุ่นและชาสี CNC รายการเฉพาะเจาะจงเสมอ

Q5: การเปลี่ยนแผ่นหลัง A20B-2003-0810 ต้องการการสํารองข้อมูลหรือการเปลี่ยนแปลงปารามิเตอร์หรือไม่?

เปล่า แผนหลังเป็นบอร์ดเชื่อมต่อแบบปาสิฟ ไม่เก็บข้อมูล

หลังจากการเปลี่ยน ปริมาตรและโปรแกรมทั้งหมดยังคงอยู่ในโมดูล FROM/SRAM บนบอร์ดหลัก ซึ่งไม่ได้ถูกขัดขวาง

ติดตั้งพานหลัก แหล่งไฟฟ้า และพานเลือกใหม่ในแผ่นหลังใหม่ เริ่มใช้งานปกติ และตรวจสอบการทํางานของระบบไม่จําเป็นต้องใส่ข้อมูล เว้นแต่แผ่นอื่น ๆ ก็ถูกเปลี่ยนในช่วงเหตุการณ์การบํารุงรักษาเดียวกัน.
