| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2003-0750 |

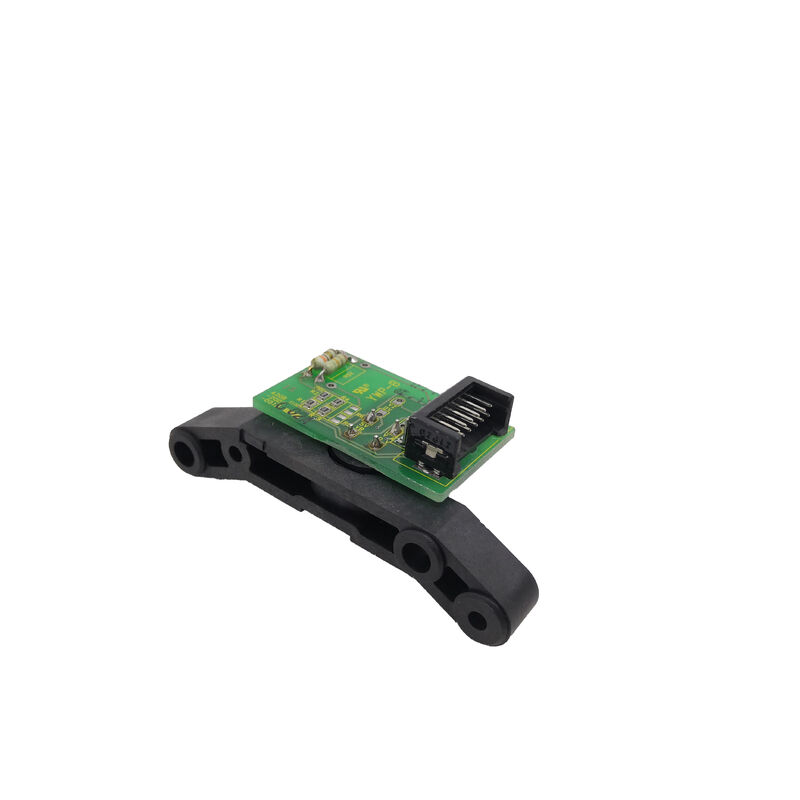

รายการFANUC A20B-2003-0750คือพานีลผู้ประกอบการ I/O PCB (การกําหนด B1) ผังอิเล็กทรอนิกส์ที่อยู่เบื้องหลังพื้นผิวของพานีลผู้ประกอบการของเครื่อง CNC ทุกปุ่มที่ผู้ประกอบการกดทุกหลอดชี้วัดที่ส่องแสง, ทุกตําแหน่งของดวงกํากับอัตราการให้อาหาร และวงจรหยุดฉุกเฉินของเครื่องจักรทั้งหมดเส้นทางผ่านบอร์ดนี้ระบบประสาทสัมผัสและการขับเคลื่อนของอินเตอร์เฟซผู้ใช้งาน-เครื่องจักร.
ในสถาปัตยกรรม CNC ของ FANUC แผนที่ปฏิบัติการไม่ใช่แค่สวิทช์และหลอดไฟที่ติดต่อโดยตรงกับโมดูล I/O ของ CNCบอร์ด I / O ของพานีผู้ประกอบการเพิ่มชั้นของความรู้และการปรับสัญลักษณ์ระหว่างสวิตช์กลธรรมดาและคอมพิวเตอร์ CNC ของโลจิกภายใน.
การปิดสวิทช์สดถูกตัดและกรอง เพื่อป้องกันการกระโดดติดต่อจากการผลิตข้อมูลปลอมกระแสการขับเคลื่อนของหลอดไฟถูกกําหนดเพื่อป้องกันการทําลายของ LED หรือไฟเบาเบาเบาจากความกระชับกําลังผ่าน.
สัญญาณวงล้อมือ MPG (Manual Pulse Generator) ได้รับและปรับปรุงเป็นรถไฟแรงดันสําหรับโหมดการทํางานด้วยมือของ CNC
วงจรหยุดฉุกเฉินถูกนําไปใช้ด้วยโลจิกความปลอดภัยที่เหมาะสม เพื่อให้แน่ใจว่า E-stop ยังคงมีประสิทธิภาพไม่ว่าจะเป็นสถานะของซอฟต์แวร์ CNC
The "B1" designation in the board's official description identifies a specific configuration within the A20B-2003-0750 product — operator panel I/O boards in the A20B-2003 series are produced in variants (B1, B2 ฯลฯ) ที่ตรงกับการตั้งค่าแพนลผู้ใช้งานที่แตกต่างกันที่มีจํานวนจุด I/O ที่แตกต่างกัน ตัวเลือกการใช้งาน MPG ที่แตกต่างกันและการจัดวางเครื่องเชื่อมที่แตกต่างกันเพื่อให้ตรงกับแผ่นผู้ใช้งานเฉพาะตัวที่บอร์ดติดตั้งอยู่.
| ปริมาตร | มูลค่า |
|---|---|
| หน้าที่ | พานีล I/O PCB ของผู้ประกอบการ (B1) |
| ซีรี่ย์ | A20B-2003 |
| อินเตอร์เฟซ | I/O Link / สายพานีผู้ประกอบการตรง |
| ฟังก์ชัน I/O | ปุ่มกด, ไฟ, MPG, E-stop, overrides |
| สาเหตุ | ญี่ปุ่น |
วงกว้างของฟังก์ชันที่บริหารโดย A20B-2003-0750 สะท้อนทุกสิ่งที่เกิดขึ้นที่จุดปฏิสัมพันธ์ทางกายภาพของผู้ประกอบการกับเครื่องจักร
ปุ่มกดและปุ่มสวิทช์ปุ่มกดและตําแหน่งสวิทช์ทุกปุ่มบนแผ่นผู้ใช้งานถูกเชื่อมต่อกับวงจรเข้าบน A20B-2003-0750
เมื่อกดปุ่ม, วงจรการเข้าของบอร์ดบันทึกการปิดติดต่อ, ถอนมัน (กรองออกสั่นสั่นสั้น ๆ ของติดต่อทางกล ก่อนที่มันจะลง),และรายงานสภาพทางตรรกะให้กับ PMC ของ CNC. PMC จากนั้นทํางานบนปุ่มกด ✓ เริ่มต้นวงจร, เริ่มใช้สารเย็น, เลือกโปรแกรม, ฯลฯ
อินเตอร์เฟซเครื่องกําเนิดแรงกระแทกมือ (MPG):ล้อมือ หรือ MPG สร้างแรงกระแทก (โดยทั่วไป 100 กระแทกต่อรอบ) เมื่อผู้ใช้หมุนมันA20B-2003-0750 ได้รับกระแทกเหล่านี้และสภาพพวกเขาสําหรับการเข้ากระแทกมือ CNC ของเส้นทางของสัญญาณ MPG ต้องการการรักษาไฟฟ้าอย่างรอบคอบและทิศทาง (CW vs CCW) ต้องถูกต้อง.
ความผิดพลาดใด ๆ ในวงจรอินเตอร์เฟซ MPG บนบอร์ดนี้ ส่งผลกระทบต่อความสามารถของผู้ใช้งานในการวิ่งแกนด้วยมือ
เครื่องปรับเปลี่ยน:ปรับอัตราอาหาร ปรับสปินด์ and rapid override dials produce variable-position signals — either a multi-position rotary switch (generating a binary code) or an analogue pot — that the board decodes into percentage override values reported to the CNC.
การออกของไฟชี้วัด:เครื่อง PMC ของ CNC ขับสัญญาณออกเพื่อเปิดไฟชี้วัดบนแผ่น
วงจรขับออกของบอร์ดให้กระแสไฟฟ้าที่ถูกกําหนดให้กับหลอดไฟแต่ละหลอดป้องกัน I/O ของ PMC จากการอัดไฟโดยตรง และให้กระแสไฟที่ถูกต้องสําหรับทั้งแบบ LED และประเภทตัวชี้วัดไฟแดง.
วงจรหยุดฉุกเฉิน (E-stop):ปุ่ม E-stop ติดต่อผ่านวงจรความปลอดภัยที่เหลือบนบอร์ด ensuring the E-stop signal reaches both the CNC's servo control and the machine's safety relay in parallel — the board's implementation must satisfy the relevant safety standards for the E-stop function.
บอร์ด I/O ของพานีลผู้ใช้งานล้มเหลวในแบบที่เห็นได้ทันทีสําหรับใครก็ตามที่ยืนอยู่ที่คอนโซลควบคุมของเครื่อง:
ปุ่มที่ไม่ตอบสนองปุ่มแผ่นหนึ่งหรือหลายปุ่มล้มเหลวในการผลิตการตอบสนองของ CNC แม้ว่าจอวินิจฉัย PMC จะยืนยันว่า CNC อยู่ในโหมดที่ถูกต้องเพื่อรับข้อมูลเข้าเหล่านั้น
นี่ชี้ให้เห็นถึงการล้มเหลววงจรเข้าบนบอร์ด ̇ หรือเป็น IC ปั๊มปั๊มเข้าที่ล้มเหลวหรือปินเชื่อมที่เสียหาย
กดปุ่มปลอม:CNC ตอบรับคําสั่งฟังก์ชันโดยไม่ต้องผู้ใช้กดปุ่มที่ตรงกัน
นี่ชี้ให้เห็นว่าวงจรทางเข้าติดอยู่ในสภาพปิด อาจจะเป็นตัวต่อต้าน pull-up ที่ล้มเหลวหรือ IC ทางเข้าที่เสียหายที่มีผลิตรั่ว
ความผิดปกติของไฟ:ไฟชี้วัดแผ่นไฟที่ส่องตลอดเวลา หรือปิดตลอดเวลา หรือส่องส่องเมื่อมันควรคงที่แต่ด้วย IC ไดรเวอร์หลอดไฟที่ล้มเหลวหรือร่องรอยการออกแบบวงจรเปิดบนบอร์ด.
ความผิดปกติของ MPG:มือล้อหมุน แต่การเคลื่อนไหวของแกนไม่สม่ําเสมอ, ไม่สม่ําเสมอ, หรือหายไป. รถกระบะกระบะกระบะ MPG หายไปหรือเสียหายในระดับบอร์ด.
ความผิดพลาดวงจร E-stop:CNC สร้างสัญญาณเตือน E-stop ที่ไม่สามารถเคลียร์ได้ แม้กระทั่งเมื่อปุ่ม E-stop ของร่างกายถูกปล่อย
เรื่องนี้จําเป็นต้องมีการสืบสวนอย่างรวดเร็ว เนื่องจากความผิดพลาดในวงจร E-stop อาจเป็นปัญหาด้านความปลอดภัยและการใช้งาน
Q1: การแยก A20B-2003-0750 ที่ล้มเหลวจากสัญญาณออก PMC หรือสัญญาณเข้าที่ล้มเหลวใน CNC เองอย่างไร?
เส้นทางการวินิจฉัยคือ: ก่อนอื่นตรวจสอบจอวินิจฉัย PMC (G / F address inputs and outputs)หากจอวินิจฉัย PMC แสดงว่าสัญญาณ input ติดอยู่ เริ่มทํางานหรือไม่ทํางาน ไม่ว่าจะเป็นสภาพปุ่มทางกายภาพ, ประเด็นอยู่ที่เส้นทาง I/O ระหว่างปุ่มและ PMC ซึ่งรวม A20B-2003-0750
หากจอวินิจฉัย PMC แสดงข้อมูลเข้าอย่างถูกต้องตามปุ่มทางกายภาพ แต่ฟังก์ชันของเครื่องไม่ทํางาน ปัญหาอยู่ที่บันได PMC หรือวงจรออกความผิดพลาดในบอร์ด I / O ปกติแสดงข้อมูลที่ไม่ปฏิบัติตามภาวะของแพนเนลทางกายภาพ.
Q2: A20B-2003-0750 สามารถเปลี่ยนได้หรือไม่ โดยไม่ต้องสํารองปารามิเตอร์หรือโปรแกรม CNC?
ครับ บอร์ด I/O แผนที่ทํางานไม่เก็บข้อมูลโปรแกรม CNC หรือปารามิเตอร์ มันเป็นเครื่องเชื่อมต่อสัญญาณที่บริสุทธิ์ ไม่มี SRAM ไม่มีแบตเตอรี่ ไม่มีความทรงจําที่สามารถเขียนโปรแกรมได้การแลกเปลี่ยนบอร์ดทางกายภาพ, และพลังงานขึ้น
ปริมาตร, โปรแกรม และบันได PMC ของ CNC ไม่ได้รับผลกระทบจากการเปลี่ยนพานีลผู้ใช้งาน
การตรวจสอบหลังการเปลี่ยนเพียงอย่างเดียวที่จําเป็นคือการทดสอบการทํางานของปุ่มแผ่นทั้งหมด, หลอด, MPG, และ E-stop เพื่อยืนยันว่าบอร์ดที่เปลี่ยนถูกต้องและใช้งานได้
Q3: ล้อมือ MPG ไม่ตอบสนองหลังจาก A20B-2003-0750 ได้ถูกเปลี่ยน อะไรควรตรวจสอบก่อน?
ก่อนอื่นต้องยืนยันว่าสาย MPG เชื่อมต่อใหม่กับบอร์ดใหม่ได้อย่างถูกต้องยืนยันว่าสวิทช์เลือกแกนบนแพเนลผู้ประกอบการตั้งให้ถูกต้องกับแกนที่ใช้งาน.
อันที่สาม check the CNC's parameter settings for MPG magnification and axis selection if the MPG was functional before the board replacement — these settings are in the CNC and are not affected by the board changeแต่การยืนยันมันจะกําจัดมันจากตัวแปร
ในที่สุด ตรวจสอบว่าหน่วย MPG ตัวเองทํางานด้วยการวัดสัญญาณออกของมันด้วยออสซิลโลสโกป เมื่อล้อมือหมุน
Q4: A20B-2003-0750 เหมือนกันสําหรับผู้ผลิตเครื่องมือทุกเครื่อง หรือมีเวอร์ชั่นเฉพาะเครื่องจักร?
A20B-2003-0750 (การตั้งค่า B1) เป็นบอร์ด I/O แผ่นปฏิบัติการมาตรฐานของ FANUC สําหรับการตั้งค่าแผ่นที่กําหนดไว้ช่างเครื่องมือที่ใช้สแตนดาร์ดนี้ FANUC การประกอบตัวผู้ประกอบการแพนเลนจะใช้บอร์ดนี้.
อย่างไรก็ตาม ผู้ผลิตเครื่องมือที่ออกแบบแผ่นผู้ใช้งานตามสั่งของตนเองหรือการจัดวางหลอดไฟที่ครอบครองเอง สามารถใช้แบบบอร์ด I/O ที่แตกต่างกัน หรือใช้อินเตอร์เฟซตามความต้องการระหว่างแพเนลและบอร์ด I/O FANUC แบบมาตรฐาน.
ก่อนที่จะสั่งซื้อเครื่องสํารองยืนยันจากแผนการไฟฟ้าของเครื่องหรือตราของแผ่นที่มีอยู่ว่า A20B-2003-0750 เป็นแผ่นที่ถูกต้องสําหรับการตั้งค่าแผ่นของเครื่องเฉพาะเจาะจง.
Q5: สาเหตุที่พบบ่อยที่สุดของการล้มเหลวของ A20B-2003-0750 ในเครื่องใช้งานนานคืออะไร?
การปนเปื้อนเป็นสาเหตุหลักในสภาพแวดล้อมของเครื่องมือและฝุ่นโลหะการเข้าผ่านสล็อตระบายอากาศของพานีลผู้ประกอบการในช่วงปีของการดําเนินงานฝากแผ่น conductive บนพื้นผิวแผ่น, ส่งผลให้มีการตัดสั้นระหว่างสายไฟที่อยู่ใกล้เคียงกันหรือปินการเข้า
สาเหตุที่พบบ่อยครั้งที่สองคือการเสียสภาพที่เกี่ยวข้องกับการสัมผัสของซ็อตเชื่อมของบอร์ด,ส่งผลให้เกิดการสัมผัสที่หยุดยั้ง ที่แสดงว่าเป็นการล้มเหลวของปุ่มแบบสุ่ม
สาเหตุที่สามคือการล้มเหลวของ IC ไดรเวอร์ของหลอดไฟ จากการกระจายไฟเกินขั้นตอน หากหลอดปานล์ถูกเปลี่ยนเป็นหลอดไฟชนิดที่ไม่ถูกต้อง ที่ใช้ไฟมากกว่าขนาดของ IC ไดรเวอร์
