| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2002-0850 |

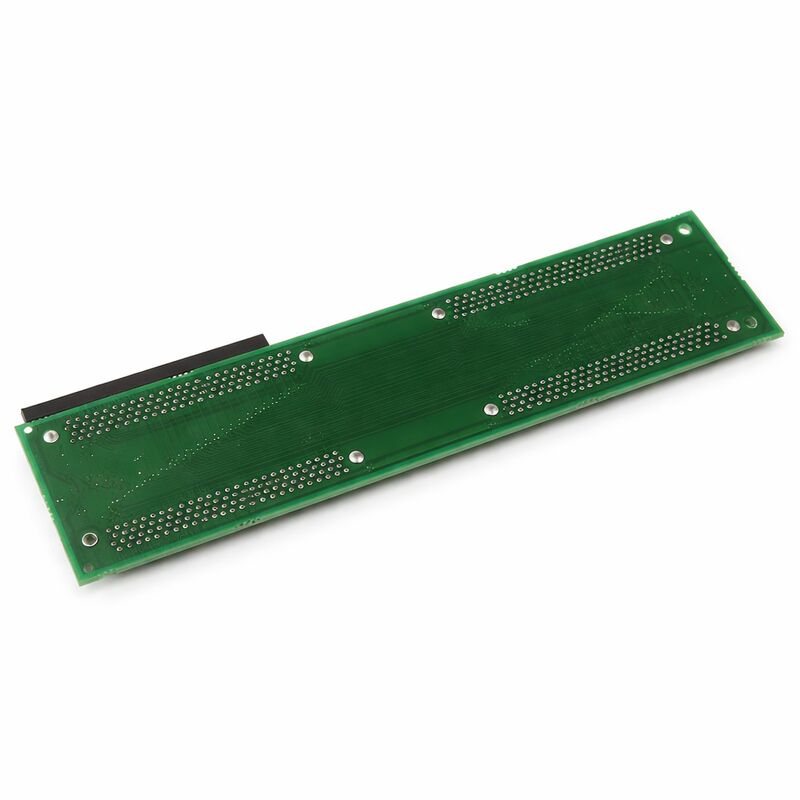

A20B-2002-0850 เป็นบอร์ดแบ็คเพลนแบบสล็อตเดียวจาก FANUC วงการ A20B-2002 วงการ PCB โครงสร้างราคที่ใช้ในโครงสร้างควบคุม CNC โมดูลของ FANUCBackplane ตัวเองไม่มีฟอร์มแวร์และดําเนินการการประมวลผลมันคือพื้นฐานทางกายภาพและไฟฟ้าสําหรับสล็อตโมดูลควบคุมหนึ่ง: มันนําความกระชับกําลังไฟฟ้าไปยังโมดูลขนสัญญาณการสื่อสารของบัสระหว่างโมดูลและรังหลังหลักของรัง, และให้บริการอินเตอร์เฟซเครื่องเชื่อมกลที่โมดูลพล็อกอินนั่งเข้าไป
สถาปัตยกรรม CNC โมดูลของ FANUC ใช้บอร์ดแบคเพลนที่มีจํานวนสล็อตที่แตกต่างกันและสล็อต 3 ช่องรวมกันภายในรากควบคุมเพื่อสร้างการตั้งค่าเฉพาะเจาะจงที่ผู้ผลิตเครื่องต้องการ. A20B-2002-0850 จัดการสล็อตอย่างถูกต้องหนึ่ง ณ ที่ที่การปรับปรุงของเครื่อง ต้องการที่จะรองรับตัวเลือกเดียวหรือโมดูลการขยายบอร์ดเซอร์เวอร์ข้อมูล ✓ Backplane 1 สล็อต ให้ตําแหน่งนั้นโดยไม่ทิ้งสล็อตว่างใน rack.
ความล้มเหลวของ Backplane มักถูกระบุผิดว่าเป็นความล้มเหลวของ Module เพราะอาการดูเหมือนกัน ✅ มodule ที่ครอบคลุมสล็อตที่ล้มเหลว ระเบิดหรือไม่สามารถสื่อสารที่ชี้ให้เห็นว่าโมดูลเองล้มเหลว. ขั้นตอนการวินิจฉัยที่แยกสอง: ย้ายโมดูลสงสัยไปยังสล็อตที่ทราบว่าดีของชนิดเดียวกัน.แผ่นหลังของสล็อตเดิมคือแหล่งความผิดพลาด.
สาเหตุการล้มเหลวทั่วไป:
การเปลี่ยน Backplane ไม่ต้องการการสํารองข้อมูล board ไม่เก็บอะไร แลก board ติดตั้งใหม่โมดูล เริ่มทํางานใหม่
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-2002-0850 |
| ซีรี่ย์ | A20B-2002 |
| การนับสล็อต | 1 |
| ประเภท | พื้นหลังแบบปาสิฟ |
| หน้าที่ | พลังงาน + การกระจายสัญญาณ |
| สถานะ | ปรับปรุงให้พร้อม |
| สาเหตุ | ญี่ปุ่น |
Q1: ผมสามารถยืนยันได้อย่างไรว่า Backplane แทนที่โมดูลจะผิดปกติ?
ขยับโมดูลที่สงสัยไปยังสล็อตที่ทราบว่าดีของชนิดเดียวกันในตัวควบคุมเดียวกัน หากโมดูลทํางานอย่างถูกต้องในสล็อตสํารอง แผ่นหลังของสล็อตเดิมคือแหล่งผิดพลาดหากโมดูลล้มเหลวในสล็อตทั้งสองการตรวจสอบความต่อเนื่องของพลังงานและร่องรอยสัญญาณของ backplane โดยใช้คู่มือการเชื่อมต่อฮาร์ดแวร์ CNC ยังสามารถยืนยันความสมบูรณ์แบบของร่องรอยได้โดยไม่ต้องใช้ร่องรอยสํารอง
Q2: การเปลี่ยน A20B-2002-0850 ต้องการการเปลี่ยนแปลงพารามิเตอร์หรือไม่?
เปล่า แบ็คเพลนเก็บข้อมูลไม่ได้ และไม่มีพารามิเตอร์ที่สามารถตั้งค่าได้ หลังจากเปลี่ยนแบบฟิสิกอล โอนโมดูลใหม่ เริ่มทํางาน และตรวจสอบว่าโมดูลสื่อสารได้ถูกต้องไม่จําเป็นต้องมีการเปลี่ยนแปลงโปรแกรมหรือปารามิเตอร์ เว้นแต่โมดูลเองยังถูกเปลี่ยนพร้อมกัน.
Q3: สามารถใช้ Backplane 2 สล็อตแทน A20B-2002-0850 1 สล็อตได้หรือไม่?
ไม่มีจํานวนสล็อตที่แตกต่างกัน ไม่สามารถแลกเปลี่ยนกันได้โดยไม่ต้องปรับปรุงทางกายภาพของชาสีราฟ1 สล็อต Backplane เหมาะกับพื้นที่ทางกายภาพและตําแหน่งเชื่อมที่จัดสรรสําหรับตําแหน่งสล็อตเดียวบอร์ด 2 สล็อตจะสร้างความไม่เหมาะสมของมิติกับชาสีและบอร์ดที่อยู่ใกล้เคียง
Q4: มีความเสี่ยง ESD เมื่อการจัดการกับ backplane passive?
ใช่ แต่ต่ํากว่าสําหรับบอร์ดประมวลผลที่ทํางาน เส้นรอยทองแดงและส่วนประกอบที่ติดตั้งอยู่บนพื้นผิวจับโดยขอบกระดาน, และหลีกเลี่ยงการเลื่อนแผ่นบนพื้นที่ที่ไม่ต่อต้านการสั่น
Q5: เครื่องเชื่อมบน A20B-2002-0850 มีความเสียหายทางกายภาพ แต่รอยดูเหมือนไม่เสียหาย. สามารถซ่อมแซมได้ด้วยเครื่องเชื่อมเท่านั้นหรือไม่?
หากความเสียหายจํากัดกับเครื่องเชื่อม หนุนบิด, หลังคาแตก, ความผิดพลาดต่อต้อนส่วนตัว การซ่อมแซมระดับเครื่องเชื่อมอาจเป็นไปได้ด้วยเครื่องมือการทํางาน SMD ที่เหมาะสมตรวจสอบว่าไม่มี PCB pad ทองแดงยกขึ้นระหว่างเหตุการณ์ความผิดปกติหากพัดเสีย การเปลี่ยนคอนเนกเตอร์จะกลายเป็นไม่เป็นไปตามความเป็นไปได้ และการเปลี่ยนพานเต็มเป็นเส้นทางที่ถูกต้อง
