โมดูลเซอร์โว Fanuc A20b-2902-0180 A20B20020810 A2OB-2OO2-O81O

FANUC A20B-2902-0180 | โมดูลควบคุมเซอร์โว PCB — ซีรีส์ A20B-2902, บอร์ดอินเทอร์เฟซเซอร์โวแบบเสียบ, อะไหล่ CNC อุตสาหกรรม, ต้นกำเนิดจากญี่ปุ่น

ภาพรวม

FANUC A20B-2902-0180 เป็นส่วนหนึ่งของตระกูลผลิตภัณฑ์ A20B-2902 — ชุดโมดูลควบคุมเซอร์โวแบบเสียบขนาดกะทัดรัดที่ทำหน้าที่เป็นสะพานเชื่อมระหว่างบอร์ดประมวลผลกลางของระบบ CNC และภาคไดรฟ์แอมพลิฟายเออร์เซอร์โว

ในสถาปัตยกรรมควบคุม CNC ของ FANUC ตั้งแต่ช่วงปลายทศวรรษ 1980 ถึง 1990 โมดูลซีรีส์ A20B-2902 มักจะติดตั้งในช่องเฉพาะบนบอร์ด CPU หลักหรือเมนบอร์ดเซอร์โวแยกต่างหาก โดยให้การปรับสัญญาณคำสั่งเซอร์โวแบบอนาล็อกหรือดิจิทัล การรับสัญญาณป้อนกลับ และการดำเนินการลูปควบคุมแกนสำหรับแกนที่ควบคุมโดย CNC

การอ้างอิงไขว้ A350-2902-T186/01 ระบุชุดประกอบหรือข้อกำหนดรองที่เกี่ยวข้องสำหรับโมดูลนี้ — แนวทางปฏิบัติทั่วไปของ FANUC ที่บอร์ดฟังก์ชันเดียวกันมีทั้งหมายเลข PCB ของ A20B และการอ้างอิงชุดประกอบ A350 โดยหมายเลข A350 จะระบุชุดประกอบย่อยที่สร้างขึ้นซึ่งอาจรวมถึงฮาร์ดแวร์หรือเฟิร์มแวร์เพิ่มเติม นอกเหนือจาก PCB เปล่า

การเชื่อมโยง "Soft 9070" ระบุรุ่นซอฟต์แวร์เซอร์โวที่โมดูลนี้มีไว้สำหรับ — ซอฟต์แวร์ควบคุมเซอร์โวของ FANUC ได้รับการกำหนดเวอร์ชันอย่างเป็นระบบ โดยแต่ละเวอร์ชันจะปรับให้เหมาะสมกับประเภทมอเตอร์ ความละเอียดของตัวเข้ารหัส และพารามิเตอร์ลูปควบคุมเฉพาะ

เวอร์ชันซอฟต์แวร์จะถูกเก็บไว้ในเฟิร์มแวร์บนโมดูลเอง และความเข้ากันได้ระหว่างเวอร์ชันซอฟต์แวร์เซอร์โวและระบบมอเตอร์/ตัวเข้ารหัสที่เชื่อมต่อเป็นข้อกำหนดการติดตั้งที่สำคัญ

เช่นเดียวกับบอร์ดซีรีส์ A20B-2902 ทั้งหมด A20B-2902-0180 เป็นโมดูลเทคโนโลยี Surface-mount (SMT) — ขนาดกะทัดรัด หนาแน่น และมีการจัดการความร้อนเพื่อทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมตู้ไฟฟ้าที่ปิดของ CNC

รูปแบบที่กะทัดรัดช่วยให้ติดตั้งได้โดยไม่ต้องใช้พื้นที่แผงมากนัก ในขณะที่ยังคงให้การประมวลผลเซอร์โวแบบเรียลไทม์ที่การเคลื่อนที่ของ CNC ในปัจจุบันต้องการ

ข้อมูลจำเพาะหลัก

ตระกูล A20B-2902 ในบริบท

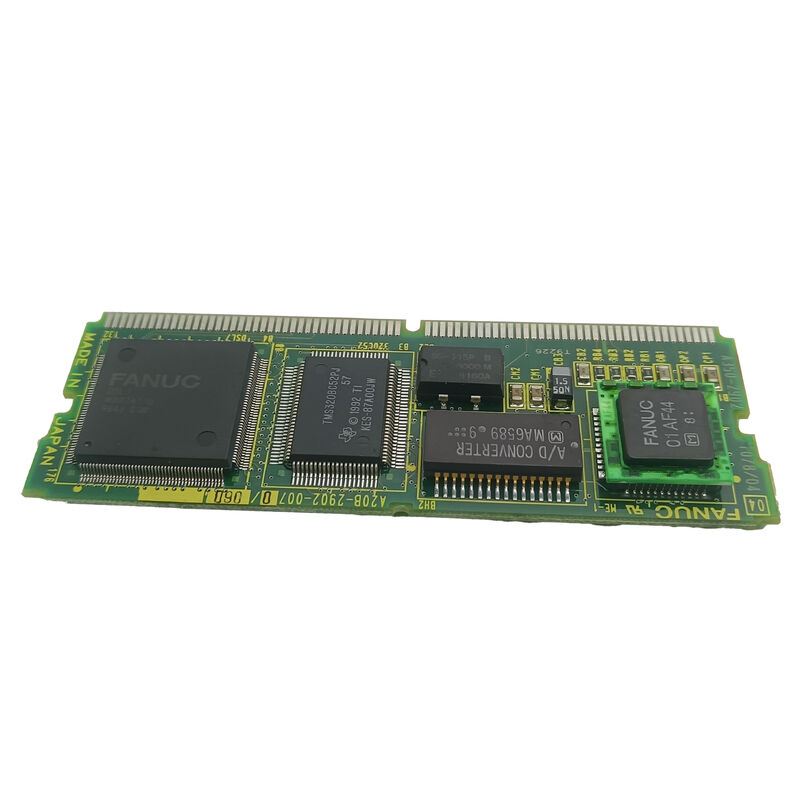

ซีรีส์ A20B-2902 ครอบคลุม PCB ที่เกี่ยวข้องกับเซอร์โวหลากหลายประเภทในระบบนิเวศ CNC ของ FANUC — ตั้งแต่โมดูลควบคุมเซอร์โวดิจิทัลแบบสองแกน (เช่น A20B-2902-0070) ไปจนถึงโมดูลอินเทอร์เฟซสปินเดิล (A20B-2902-0236) โมดูลหน่วยความจำ DRAM (A20B-2902-0630) และโมดูลหน่วยความจำ SRAM

สิ่งที่รวมตระกูลนี้เข้าด้วยกันคือบทบาทของบอร์ดลูกสาวแบบเสียบ — PCB ขนาดกะทัดรัดที่เสียบเข้ากับตำแหน่งที่กำหนดบนชุดประกอบเมนบอร์ดที่ใหญ่กว่าของ FANUC เพื่อเพิ่มหรือขยายความสามารถของระบบเฉพาะ

ตำแหน่งของ A20B-2902-0180 ในตระกูลนี้ในฐานะโมดูลควบคุมเซอร์โว ทำให้มันอยู่ในส่วนที่สำคัญต่อการเคลื่อนที่ของระบบ CNC

โมดูลควบคุมเซอร์โวในยุคนี้มีหน้าที่รับตำแหน่งแกนที่คำนวณโดย CPU ของ CNC (อัปเดตทุกรอบการประมาณค่า — โดยทั่วไปทุกๆ 1-8ms ขึ้นอยู่กับรุ่นควบคุม) และดำเนินการลูปควบคุมกระแสและแรงดันไฟฟ้าที่มีความถี่สูงกว่า (ที่ความถี่ PWM โดยทั่วไป 4-8kHz) ซึ่งแปลงคำสั่งตำแหน่งเป็นการหมุนของมอเตอร์

โครงสร้างการควบคุมแบบลำดับชั้นนี้ — การประมาณค่าที่ช้าใน CPU ของ CNC ลูปเซอร์โวที่รวดเร็วในโมดูลเซอร์โวเฉพาะ — เป็นรากฐานของสถาปัตยกรรมควบคุมเซอร์โวของ FANUC

เวอร์ชันซอฟต์แวร์เซอร์โวและความเข้ากันได้ของโมดูล

การระบุ "Soft 9070" ที่เกี่ยวข้องกับ A20B-2902-0180 มีความสำคัญ เวอร์ชันซอฟต์แวร์เซอร์โวของ FANUC เข้ารหัสพารามิเตอร์มอเตอร์ ค่าสัมประสิทธิ์กฎการควบคุม และชุดคุณสมบัติที่ปรับให้เหมาะกับรุ่นมอเตอร์เซอร์โวและตัวเข้ารหัสเฉพาะ

โมดูลที่รัน Soft 9070 จะจับคู่กับมอเตอร์เซอร์โว ตัวเข้ารหัส และรุ่นระบบ CNC ที่ออกแบบมา

การติดตั้งโมดูลควบคุมเซอร์โวที่มีเวอร์ชันซอฟต์แวร์ไม่เข้ากัน — ตัวอย่างเช่น การแทนที่โมดูลที่มีหมายเลข Soft ต่างกันเมื่อจำเป็นต้องใช้เวอร์ชันเฉพาะ — อาจส่งผลให้เกิด: การปรับสเกลค่าคงที่แรงบิดไม่ถูกต้อง (ทำให้แกนทำงานด้วยความเร็วผิดพลาดสำหรับข้อผิดพลาดตำแหน่งที่กำหนด) การตีความจำนวนพัลส์ของตัวเข้ารหัสผิด (ทำให้ตำแหน่งนับผิด) หรือสภาวะแจ้งเตือน เนื่องจาก การตั้งค่าเกนของลูปเซอร์โวไม่ตรงกับลักษณะทางกลของมอเตอร์

การยืนยันความเข้ากันได้ของเวอร์ชันซอฟต์แวร์ก่อนติดตั้ง A20B-2902-0180 ทดแทนมีความสำคัญพอๆ กับการยืนยันการจับคู่หมายเลขชิ้นส่วนทางกายภาพ

สัญญาณวินิจฉัยและการระบุข้อผิดพลาด

ข้อผิดพลาดของโมดูลควบคุมเซอร์โวในระบบ CNC ของ FANUC จะแสดงเป็นรหัสแจ้งเตือนเฉพาะจากระบบเซอร์โว หมวดหมู่การแจ้งเตือนทั่วไปที่เกี่ยวข้องกับโมดูลควบคุมเซอร์โว (แทนที่จะเป็นมอเตอร์ สายเคเบิล หรือภาคกำลัง) ได้แก่:

การแจ้งเตือนการสื่อสารเซอร์โว: โมดูลควบคุมจัดการการสื่อสารแบบอนุกรมกับแอมพลิฟายเออร์เซอร์โว — หากวงจรการสื่อสารของโมดูลล้มเหลว CNC จะไม่สามารถรับสถานะพร้อมใช้งานของเซอร์โวได้ ส่งผลให้เกิดการแจ้งเตือนความล้มเหลวในการเริ่มต้นเซอร์โว

การแจ้งเตือนความคลาดเคลื่อนของตำแหน่ง: หากรีจิสเตอร์ข้อผิดพลาดตำแหน่งของโมดูลเซอร์โวสะสมเร็วกว่าที่ลูปควบคุมจะตอบสนองได้ — เกิดจากภาคเกนล้มเหลวหรือชุดพารามิเตอร์ควบคุมเสียหายในเฟิร์มแวร์ของโมดูล — CNC จะแจ้งเตือนข้อผิดพลาดการติดตามที่มากเกินไป

ข้อผิดพลาดพร้อมกันหลายแกน: เนื่องจากโมดูลควบคุมหนึ่งตัวอาจให้บริการหลายแกน (ขึ้นอยู่กับการกำหนดค่า CNC) ความล้มเหลวของโมดูลมักจะแสดงเป็นการแจ้งเตือนพร้อมกันบนทุกแกนที่ควบคุม แทนที่จะเป็นข้อผิดพลาดแกนเดียวซึ่งมีแนวโน้มที่จะเป็นปัญหาเกี่ยวกับมอเตอร์หรือสายเคเบิล

คำถามที่พบบ่อย

คำถามที่ 1: จะระบุเวอร์ชันซอฟต์แวร์เซอร์โวที่ถูกต้อง (หมายเลข Soft) สำหรับ A20B-2902-0180 ทดแทนได้อย่างไร?

เวอร์ชันซอฟต์แวร์เซอร์โวจะพิมพ์อยู่บนฉลากของโมดูลที่ติดตั้งเดิม หรือสามารถพบได้ในหน้าจอข้อมูลระบบของ CNC (เข้าถึงได้ผ่านปุ่ม SYSTEM บนแผง MDI) เอกสารของผู้ผลิตเครื่องมือเครื่องจักรยังระบุเวอร์ชันซอฟต์แวร์เซอร์โวที่ต้องการด้วย

เมื่อจัดหา A20B-2902-0180 ทดแทน ควรจับคู่ส่วนต่อท้ายรีวิชันเฟิร์มแวร์บนบอร์ด (เช่น /02A) กับของเดิมเท่าที่เป็นไปได้ การจับคู่เวอร์ชันซอฟต์แวร์เซอร์โวที่ไม่ตรงกันอาจทำให้เกิดการแจ้งเตือนเซอร์โวหรือพฤติกรรมแกนที่ไม่ถูกต้อง

คำถามที่ 2: สามารถซ่อมแซม A20B-2902-0180 ในระดับส่วนประกอบได้หรือไม่ หรือมีเพียงการเปลี่ยนเท่านั้นที่เป็นทางเลือก?

การซ่อมแซมในระดับส่วนประกอบเป็นไปได้สำหรับศูนย์ซ่อม FANUC ที่มีประสบการณ์ซึ่งสามารถเข้าถึงเครื่องทดสอบและอุปกรณ์ทดสอบโหลดมอเตอร์เซอร์โวที่เหมาะสม รายการซ่อมแซมทั่วไปบนโมดูลซีรีส์ A20B-2902 ได้แก่ ตัวเก็บประจุอิเล็กโทรไลต์ SMD (เกี่ยวข้องกับอายุ) IC แบบ Surface-mount ที่เสียหายจากเหตุการณ์ ESD และตัวควบคุมแรงดันไฟฟ้าที่ล้มเหลว

โครงสร้าง SMT ที่กะทัดรัดต้องการเครื่องมือซ่อมแซม SMD ที่มีความแม่นยำและช่างเทคนิคที่มีทักษะ สำหรับเครื่องจักรที่มีความสำคัญต่อการผลิต บอร์ดแลกเปลี่ยนที่ผ่านการทดสอบเป็นเส้นทางที่เร็วกว่า การซ่อมแซมในระดับส่วนประกอบเป็นทางเลือกที่ประหยัดกว่าในระยะยาวสำหรับโรงงานที่มีความสามารถในการซ่อมแซม

คำถามที่ 3: A20B-2902-0180 จำเป็นต้องจับคู่กับเมนบอร์ด CNC ที่จะติดตั้งหรือไม่?

ใช่ ในแง่ที่ว่าเมนบอร์ด CNC ต้องมีสล็อตแบ็คเพลนและโปรโตคอลอินเทอร์เฟซที่เข้ากันได้สำหรับ A20B-2902-0180 โมดูลจะเสียบเข้ากับสล็อตที่กำหนด — ขนาดสล็อต จำนวนพินคอนเนคเตอร์ และโปรโตคอลสัญญาณบนพินเหล่านั้นต้องตรงกันทั้งหมด

นอกจากนี้ ซอฟต์แวร์ระบบของ CNC ต้องรู้จักและเริ่มต้นเวอร์ชันฮาร์ดแวร์เฉพาะของโมดูล

ก่อนติดตั้งตัวทดแทน ให้ยืนยันหมายเลขชิ้นส่วนเมนบอร์ด CNC เป้าหมายและสล็อตที่โมดูลครอบครองกับคู่มือการบำรุงรักษาของ CNC

คำถามที่ 4: ต้องใช้มาตรการป้องกัน ESD อะไรบ้างเมื่อจัดการกับ A20B-2902-0180?

A20B-2902-0180 มี IC แบบ CMOS และ Bipolar ที่ไวต่อการคายประจุไฟฟ้าสถิต ควรจับถือด้วยสายรัดข้อมือ ESD ที่เชื่อมต่อกับจุดกราวด์ บนแผ่นรอง ESD ปลอดภัย ห่างจากผ้าใยสังเคราะห์ พรม และวัสดุอื่นๆ ที่ก่อให้เกิดไฟฟ้าสถิตเสมอ

ขนส่งและจัดเก็บโมดูลในถุงป้องกันไฟฟ้าสถิตเท่านั้น ห้ามวางโมดูลบนพื้นผิวที่ทำจากกระดาษแข็งธรรมดาหรือพลาสติก

ความเสียหายจาก ESD มักจะแฝงอยู่ — บอร์ดอาจดูเหมือนทำงานได้หลังเกิดเหตุการณ์ ESD แต่จะล้มเหลวเร็วกว่าปกติภายในไม่กี่วันหรือสัปดาห์ภายใต้สภาวะการทำงาน

คำถามที่ 5: โมดูลมีฉลาก A350-2902-T186/01 นี่คือชิ้นส่วนเดียวกับ A20B-2902-0180 หรือไม่?

ใช่ FANUC ใช้หมายเลขคู่สำหรับส่วนประกอบหลายอย่าง: หมายเลข A20B-XXXX-XXXX ระบุแผงวงจรพิมพ์ (PCB) เปล่า ในขณะที่หมายเลข A350-XXXX-XXXXX ระบุส่วนประกอบเดียวกันในบริบทของชุดประกอบย่อยหรือบรรจุภัณฑ์เสริม — อาจรวมถึงบอร์ดเปล่าพร้อมเฟิร์มแวร์ที่ติดตั้งจากโรงงาน ฝาครอบป้องกัน หรืออุปกรณ์เสริม สำหรับวัตถุประสงค์ในการจัดซื้อและเปลี่ยน หมายเลขทั้งสองอ้างอิงถึงรายการฟังก์ชันเดียวกัน และสามารถใช้หมายเลขใดก็ได้ในการจัดหาตัวทดแทนที่ถูกต้อง

ยืนยันหมายเลขทั้งสองเมื่อสื่อสารกับซัพพลายเออร์เพื่อหลีกเลี่ยงความสับสน
