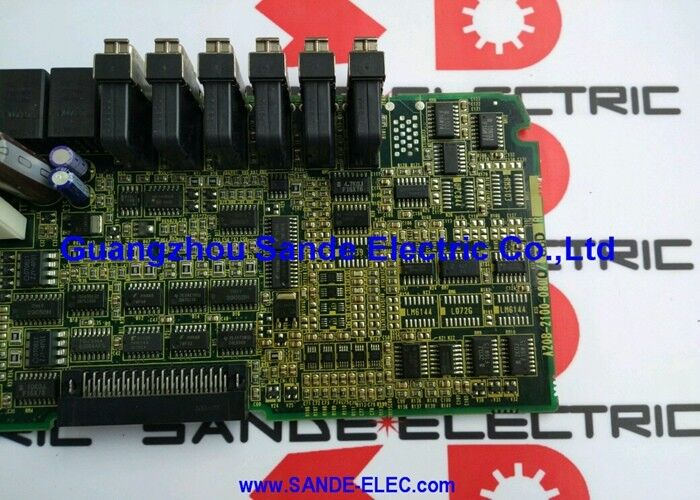

ใหม่ GE FANUC A20B-2002-0521 โมดูล PLC A20B20020521

A20B-2002-0521 | แผงควบคุม I/O PCB ของ FANUC — 48DI / 32DO / ไม่มีอินเทอร์เฟซ MPG / ยูนิตเชื่อมต่อแผงควบคุม CNC

48/32 ไม่มี MPG — I/O แผงขนาดกะทัดรัด

FANUC A20B-2002 ซีรีส์มีบอร์ด I/O การเชื่อมต่อแผงควบคุมสำหรับควบคุมเครื่องที่ความจุหลายระดับ ในซีรีส์นี้ A20B-2002-0521 เป็นรุ่นกะทัดรัด — 48 อินพุตและ 32 เอาต์พุตโดยไม่มีอินเทอร์เฟซเครื่องกำเนิดพัลส์แบบแมนนวล (พวงมาลัย):

ข้อมูลจำเพาะขนาดกะทัดรัดของ A20B-2002-0521 เหมาะกับเครื่องจักรที่มีแผงควบคุมการใช้งานที่เรียบง่ายกว่า ซึ่งเป็นแผงควบคุมที่ควบคุมโหมดและฟังก์ชันของเครื่องจักรน้อยลง และตำแหน่งที่พวงมาลัยบังคับ (MPG) ไม่มีอยู่หรือได้รับการจัดการโดยบอร์ดอินเทอร์เฟซเฉพาะที่แยกต่างหาก

ข้อมูลจำเพาะที่สำคัญ

48 อินพุต 32 เอาท์พุต — ครอบคลุมแผงมาตรฐาน

ส่วนเสริม 48/32 DI/DO ของ A20B-2002-0521 จัดการกับข้อกำหนดสัญญาณของแผงควบคุม CNC มาตรฐานโดยไม่มีฟังก์ชันเสริมขั้นสูง:

อินพุตดิจิตอล 48 ช่อง (การจัดสรรสัญญาณทั่วไป):หน้าสัมผัสตัวเลือกโหมด (AUTO/JOG/MDI/EDIT/REF ​​— แต่ละตำแหน่งเป็นอินพุตแยกกัน), ขั้นตอนการป้อนกลับอัตราป้อน, การเริ่มรอบ, การพักฟีด, การหยุดฉุกเฉิน, การหยุดเสริม, บล็อกเดี่ยว, การทำงานแบบแห้ง, ล็อคเครื่องจักร, ปุ่มป้องกันหน่วยความจำ, ขั้นตอนการแทนที่สปินเดิล และปุ่มฟังก์ชันเฉพาะเครื่อง

32 เอาท์พุทดิจิตอล:ไฟแสดงสถานะการทำงานของโหมด, รอบการทำงาน, การพักฟีด, สัญญาณเตือน, พร้อม, ไฟแสดงสถานะการทำงานของสปินเดิล และเอาต์พุตสัญญาณไฟฟังก์ชันเฉพาะเครื่องจักร

ความจุ 48/32 ถูกจับคู่กับแผงควบคุมโดยที่ตัวเลือกโหมด สวิตช์ควบคุม และปุ่มควบคุมรอบการทำงานพื้นฐานเป็นอินเทอร์เฟซผู้ปฏิบัติงานหลัก โดยไม่ต้องใช้ปุ่มฟังก์ชันเพิ่มเติมและสัญญาณแผงเสริมที่ต้องใช้บอร์ด 72/56 ที่ใหญ่กว่า

สถานการณ์การใช้งาน

การเปลี่ยน I/O แผง CNC ขนาดกะทัดรัด:เครื่อง CNC ของ FANUC ที่มีแผงควบคุมการทำงานมาตรฐาน (ไม่มีวงล้อจักรหรืออินเทอร์เฟซวงล้อจักรแยกต่างหาก) พัฒนาสัญญาณเตือน I/O ของแผงควบคุม มีการระบุ A20B-2002-0521 การเปลี่ยนจะคืนค่าฟังก์ชันแผงทั้งหมด

แผงศูนย์กลึง CNC แบบธรรมดา:เครื่องกลึง CNC ที่มีแผงควบคุมการทำงานขั้นพื้นฐาน ได้แก่ ตัวเลือกโหมด อัตราป้อนแทนที่ การเริ่ม/หยุดรอบ และไฟแสดงสถานะ ใช้ A20B-2002-0521 สำหรับชุดสัญญาณ 48/32 โดยไม่ต้องใช้อินเทอร์เฟซ MPG ของบอร์ดขนาดใหญ่

คำถามที่พบบ่อย

คำถามที่ 1: A20B-2002-0521 สามารถแทนที่ A20B-2002-0470 (72/56 ด้วย MPG) ได้หรือไม่ เมื่อบอร์ดขนาดใหญ่ไม่พร้อมใช้งาน

เฉพาะในกรณีที่โปรแกรม PMC ของแผงควบคุมใช้ DI 48 หรือน้อยกว่า และ DO 32 หรือน้อยกว่า หาก PMC ระบุสัญญาณในช่วง 49–72 DI หรือช่วง 33–56 DO สัญญาณเหล่านั้นจะหายไปบน A20B-2002-0521 ทำให้เกิดสัญญาณเตือน PMC นอกจากนี้ หากแผงควบคุมมีวงล้อจักรและสัญญาณถูกกำหนดให้กับอินเทอร์เฟซ MPG ของ A20B-2002-0470 การติดตั้ง A20B-2002-0521 จะทำให้วงล้อนั้นไม่ได้รับบริการ อย่าทดแทนโดยไม่ตรวจสอบการใช้งาน PMC I/O และการกำหนด MPG

คำถามที่ 2: การกำหนด W/O MPG มีความสำคัญเมื่อสั่งซื้ออุปกรณ์เปลี่ยนทดแทนหรือไม่

ใช่. ภายในหมายเลขชิ้นส่วน A20B-2002-0521 มีการกำหนดคุณลักษณะ "W/O MPG" ซึ่งเป็นบอร์ดที่ไม่มีอินเทอร์เฟซ MPG อาจมีหมายเลขชิ้นส่วนที่เกี่ยวข้องกับอินเทอร์เฟซ MPG ที่ความจุ 48/32 DI/DO เท่ากัน หากบอร์ดเดิมสามารถรองรับ MPG ได้ ให้ยืนยันหมายเลขชิ้นส่วนที่แน่นอนจากฉลากบอร์ดที่ติดตั้งก่อนสั่งซื้อ

คำถามที่ 3: การเปลี่ยน A20B-2002-0521 จำเป็นต้องเปลี่ยนแปลงโปรแกรม PMC หรือไม่

ไม่ โปรแกรม PMC ระบุ I/O ด้วยที่อยู่โหนดลิงก์ I/O และหมายเลขสัญญาณ — ไม่ใช่ข้อมูลประจำตัวของบอร์ด การแทนที่แบบเหมือนกันที่ที่อยู่โหนดเดียวกันจะกู้คืน I/O แผงทั้งหมดโดยไม่มีการเปลี่ยนแปลง PMC ตรวจสอบฟังก์ชันแผงควบคุมทั้งหมดหลังจากประกอบแล้วก่อนกลับสู่การผลิต

Q4: อะไรคือผลที่ตามมาของความล้มเหลว A20B-2002-0521

เมื่อบอร์ดเชื่อมต่อแผงควบคุมการทำงานล้มเหลว CNC PMC จะสูญเสียการติดต่อกับสัญญาณแผงทั้งหมดผ่านยูนิตนี้ การเลือกโหมดหยุดทำงาน ปุ่มเริ่มรอบและพักฟีดไม่ตอบสนอง และไฟแสดงสถานะไม่อัปเดตอีกต่อไป รหัสสัญญาณเตือน I/O Link ที่ชี้ไปยังที่อยู่ของแผงยูนิตยืนยันความผิดปกติของบอร์ด

คำถามที่ 5: A20B-2002-0521 เปรียบเทียบกับ A16B-2203-0881 (โมดูล 96/64 I/O) เป็นอย่างไร

A16B-2203-0881 (96/64 DI/DO) คือโมดูล I/O ของเครื่องจักร ซึ่งเชื่อมต่อกับอุปกรณ์สนามเชิงกลของเครื่อง (ลิมิตสวิตช์ เซ็นเซอร์ โซลินอยด์ตลอดโครงสร้างของเครื่องจักร) A20B-2002-0521 (48/32 DI/DO) เป็นยูนิตเชื่อมต่อแผงควบคุมเครื่องโดยเฉพาะ โดยเชื่อมต่อกับสวิตช์แผงและไฟสัญญาณของผู้ควบคุมเครื่อง ทั้งสองเป็นบอร์ด I/O แต่ให้บริการในชั้นเครื่องจักรที่แตกต่างกัน: ตัวเครื่องเทียบกับอินเทอร์เฟซผู้ปฏิบัติงาน
