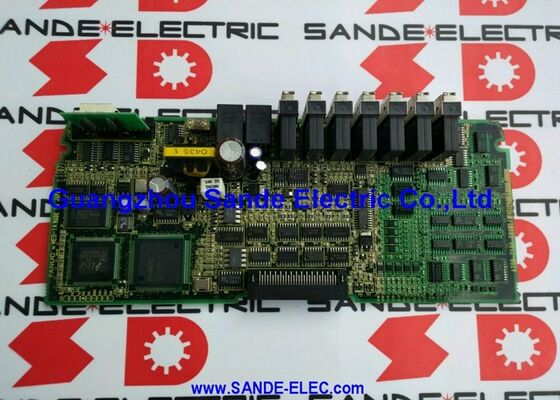

FANUC A20B-2002-0210 บอร์ดอินเตอร์เฟซบัสเรียงลําดับความเร็วสูง A20B20020210 A2OB-2OO2-O21O

FANUC A20B-2002-0210 แพเวอร์ C / HSSB อินเตอร์เฟซ PCB ผังสื่อสาร CNC-to-PC รถบัสเร่งสูง ซีเรียล ซีเรียล ซีเรียล A20B-2002 ซีรีย์

ภาพรวม

รายการFANUC A20B-2002-0210เป็น HSSB (High-Speed Serial Bus) อินเตอร์เฟซ PCB แฮร์ดแวร์ที่ทําให้สถาปัตยกรรม "Power C" และ Open CNC ของ FANUC เป็นไปได้มันช่วยให้เข้าใจว่า HSSB ถูกออกแบบมาเพื่อทําอะไร.

ช่วงกลาง-ปลายทศวรรษ 1990FANUC ยอมรับว่าผู้ผลิตเครื่องมือและผู้ใช้ปลายต้องการที่จะบูรณาการความสามารถคอมพิวเตอร์คอมพิวเตอร์มาตรฐานพร้อมกับการควบคุมในเวลาจริงของ CNC, โปรแกรม DNC การสตรีมิ่งจากเซอร์เวอร์พื้นโรงงาน การรวบรวมข้อมูลการผลิต การจัดการอายุการใช้งานของเครื่องมือ และการบูรณาการกระบวนการ

ความท้าทายคือรถบัสขยาย PC แบบมาตรฐาน (ISA, PCI) ไม่สามารถตอบสนองความต้องการความช้าในเวลาจริงของการแลกเปลี่ยนข้อมูล CNC ได้และพอร์ตแบบมาตรฐาน (RS-232) เป็นช้าเกินไปสําหรับการโอนโปรแกรมขนาดใหญ่คําตอบของ FANUC คือ HSSB bus รถบัสลําดับพิเศษที่ออกแบบมาโดยเฉพาะสําหรับการสื่อสารแบบกําหนดและความกว้างของแดนสูงระหว่าง CNC FANUC และ PC ที่อยู่ร่วมกัน

A20B-2002-0210 เป็นฮาร์ดแวร์ด้าน CNC ของเชื่อมต่อ HSSB นี้มันติดตั้งใน backplane ของระบบ CNC (หรือในสล็อตที่อุทิศไว้บนชุดการ์ดอินเตอร์เฟซ FANUC) และจัดการโปรโตคอลบัสลําดับบนด้าน CNC ของลิงค์.

ด้าน PC ให้บริการโดยการ์ดอินเตอร์เฟซ HSSB คู่มือ (มักจะเป็นการ์ด ISA หรือ PCI ที่ติดตั้งใน PC)สองพานสร้างช่องทางการสื่อสารพิเศษระหว่าง สภาพแวดล้อมการประมวลผลในเวลาจริงของ CNC และระบบปฏิบัติการทั่วไปของ PC.

ข้อจํากัดหลัก

HSSB อะไร และ ทําไม จึง จําเป็น

รถบัสเรียงความเร็วสูง เป็นการแก้ไขของ FANUC สําหรับช่องว่างการบูรณาการระหว่างการประมวลผล CNC ในเวลาจริงและการใช้งานของผู้ประกอบการที่ใช้ PC

ไม่เหมือนกับวิธีการสื่อสาร CNC มาตรฐาน (RS-232 ที่ 9.6 ราคา 38.4kbps หรือบัตรความจํา PCMCIA สําหรับการถ่ายโอนโปรแกรม) HSSB ให้:

ความยืดหยุ่นที่กําหนดได้:โปรต็อกอล HSSB รับประกันว่าข้อมูลสถานะ CNC (สถานะของเครื่องจักร, ความเร็ว spindle, เตือน,โปรแกรมคอนเตอร์) จะถูกส่งไปยังคอมพิวเตอร์ในระยะเวลาที่จํากัด.

ความกว้างแบนด์วิธสูงHSSB ใช้ความเร็วที่สูงกว่า RS-232 ทําให้โปรแกรม CNC ใหญ่สามารถโอนจากเซอร์เวอร์ DNC ไปยังความจําโปรแกรมของ CNC ภายในวินาทีแทนนาที

ข้อมูลในเวลาจริงสองทิศทางไม่เพียงแค่การถ่ายโอนโปรแกรม HSSB ทําให้แอพพลิเคชั่น PC สามารถอ่านและเขียนปารามิเตอร์ CNC, สัญญาณ PMC และสถานะของเครื่องจักรได้ในเวลาจริงการควบคุมแบบปรับตัว, และการใช้งานในการรวบรวมข้อมูลเครื่อง

โปรแกรมบูรณาการ:FANUC ส่งห้องสมุดโปรแกรม (FANUC HSSB API) สําหรับด้าน PCทําให้ผู้สร้างเครื่องมือและผู้บูรณาการระบบสามารถเขียนแอพลิเคชั่นตามสั่งในภาษา C หรือ C++ ที่สื่อสารโดยตรงกับ CNC ผ่านการเชื่อมต่อ HSSB.

พลังงาน C สถาปัตยกรรม

The "Power C" designation in the A20B-2002-0210's description identifies a specific FANUC system integration concept where the CNC hardware (with the A20B-2002-0210 installed) operates alongside a dedicated PC (typically an industrial computer mounted in the same cabinet or closely adjacent) running FANUC's Open CNC softwareในระบบนี้:

FANUC CNC จัดการฟังก์ชันในเวลาจริงทั้งหมด ✓ การแทรกแซง, การควบคุม servo ผ่าน FSSB, การดําเนินการบันได PMC, และการจัดการ I / O ของเครื่อง ✓ ระดับฮาร์ดแวร์ด้วยการรับประกันผลประกอบการในเวลาจริงที่ต้องการ.

คอมพิวเตอร์ที่เชื่อมต่อรับมือกับฟังก์ชันที่ไม่ใช้เวลาจริง แต่ใช้งานคอมพิวเตอร์มากDNC โปรแกรมเซอร์เวอร์ (สตรีมโปรแกรมขนาดใหญ่จากเครือข่ายโรงงานไป CNC), ระบบบันทึกข้อมูลเครื่องจักร และแอพพลิเคชันเครื่องจักรที่ต้องการระบบปฏิบัติการเต็มรูปแบบ (Windows,โดยทั่วไป) แทนที่สิ่งแวดล้อมจํากัดที่มีอยู่ในอินเตอร์เฟซผู้ประกอบการของ CNC.

A20B-2002-0210 เป็นฮาร์ดแวร์ทางกายภาพที่ทําให้สถาปัตยกรรมปานกลางนี้เป็นไปได้

รูปแบบและอาการของความล้มเหลว

เมื่อ A20B-2002-0210 ประสบความผิดพลาด อาการเป็นเฉพาะต่อการเชื่อมต่อการสื่อสาร HSSB:

โปรแกรมคอมพิวเตอร์เสียการเชื่อมต่อกับ CNC:แอปพลิเคชั่น Open CNC หรือ Power C บน PC แสดงข้อความ "CNC connection lost" หรือ "HSSB error" แม้ว่า CNC เองจะยังคงทํางานปกติผ่านแพนล์ผู้ใช้งานของตัวเอง

โปรแกรม DNC โอนไม่สําเร็จโปรแกรมที่ได้รับการโอนจาก PC ไปยัง CNC ผ่าน HSSB ไม่สามารถส่งได้อีกต่อไป CNC ไม่แสดงกิจกรรม DNC หรือสร้างความผิดพลาดในการสื่อสาร

การแสดงข้อมูลในเวลาจริง:ช่องทางแสดงตําแหน่งแกน, ตัวชี้วัดความเร็วของสปินด์ และตัวแสดงสัญญาณเตือนหยุดการอัพเดท ช่องทางแสดงข้อมูล HSSB จาก CNC ไปยัง PC ได้ถูกตัด

การเชื่อมต่อระยะสั้น:มากกว่าการล้มเหลวทั้งหมด A20B-2002-0210 ปรากฏว่าการเชื่อมโยงตกระยะยาวโดยเฉพาะอย่างยิ่งหลังจากที่ตู้ทํางานหลายชั่วโมง (ชี้ให้เห็นถึงความล้มเหลวของส่วนประกอบที่เกี่ยวข้องกับความร้อนที่เกิดขึ้นเมื่อแผ่นบรรจุอุณหภูมิการทํางาน).

FAQ

Q1: FANUC HSSB (A20B-2002-0210) สามารถใช้ได้กับคอมพิวเตอร์ที่ใช้ Windows 10 หรือเก่ากว่า?

อินเตอร์เฟซ HSSB ต้องการการ์ด HSSB ฝั่ง PC (บอร์ด ISA หรือ PCI ที่แยกแยก) และห้องสมุดโปรแกรม HSSB ของ FANUC.และบัตร PCI HSSB อาจขาด Driver ที่เข้ากับ Windows 10/11. Most HSSB-based FANUC systems encountered today are running older industrial PCs with Windows XP or earlier operating systems — replacing the PC in an HSSB system is a significant engineering project that may require FANUC support to identify a compatible current-generation PC interface option (Ethernet-based alternatives to HSSB exist in newer FANUC CNC generations).

Q2: A20B-2002-0210 เหมือนกับบอร์ด HSSB มาตรฐาน (A20B-8001-0290, A20B-8001-0581) ไหม?

ไม่ ไม่ The A20B-8001-0XXX series HSSB boards and the A20B-2002-0210 may serve similar functions (CNC-to-PC serial communication) but are different hardware generations and configurations within FANUC's product range.

ซีรี่ย์ A20B-8001 มักจะเป็นบอร์ดข้าง PC ISA-bus ส่วน A20B-2002-0210 ได้รับการระบุว่าเป็น PCB Power C / HSSB ในด้าน CNCยืนยันหมายเลขชิ้นส่วนที่ต้องการจากเอกสารระบบหรือฉลากของบอร์ดที่ติดตั้ง ก่อนสั่งเปลี่ยน.

Q3: เครื่อง CNC สามารถดําเนินงานต่อในการแปรรูปถ้า A20B-2002-0210 ประสบความผิดพลาดได้หรือไม่?

ครับ ในส่วนใหญ่ของการปรับปรุง สายเชื่อม HSSB ให้บริการฟังก์ชันการบูรณาการของ PC (อินเตอร์เฟสผู้ใช้งาน, DNC, การรวบรวมข้อมูล)เครื่อง I / O) ถูกจัดการโดยพาร์ท CPU หลักและฮาร์ดแวร์การควบคุม servoซึ่งทํางานเป็นอิสระจาก HSSB

หาก A20B-2002-0210 ประสบความผิดพลาด เครื่องมือคอมพิวเตอร์จะเสียการเชื่อมต่อกับ CNCแต่เครื่องสามารถปกติจะดําเนินการโปรแกรมที่มีการบรรจุในความจําของ CNC โดยใช้ MDI ของตัวเองของ CNC / แผ่นปฏิบัติการ.

DNC การสตรีมของโปรแกรมใหม่จาก PC ไป CNC จะไม่สามารถใช้ได้จนกว่าบอร์ด HSSB จะถูกเปลี่ยน

Q4: สาเหตุที่พบบ่อยที่สุดของการล้มเหลวของ A20B-2002-0210 ในระบบที่ติดตั้งคืออะไร?

การทําลายของตัวประกอบไฟฟ้าในส่วนปัจจุบันของบอร์ดคือรูปแบบความล้มเหลวที่เกี่ยวข้องกับอายุที่พบได้ทั่วไปและแม้กระทั่งการเพิ่ม ESR ของตัวประกอบความอ่อนโยนสามารถทําให้ปัญหาความสมบูรณ์ของสัญญาณในสาย HSSB.

ส่วนประกอบของเครื่องส่งและรับ HSSB (ถ้า board ใช้ไฟเบอร์ออฟติกสําหรับเชื่อม HSSB) สามารถทําลายได้ตามเวลาลดพลังงานออกออตติก และในที่สุดทําให้เกิดความผิดพลาดในการสื่อสารในสภาพขอบ.

ความเสียหายของ ESD ระหว่างการบํารุงรักษา PC (ถ้า PC และ CNC cabinet ติดต่อกันและเปิดอย่างไม่รอบคอบ) เป็นสาเหตุที่เกิดจากเหตุการณ์ทั่วไป

Q5: ต้องทําสํารองข้อมูล CNC ก่อนเปลี่ยน A20B-2002-0210 ไหม?

A20B-2002-0210 เป็นบอร์ดอินเตอร์เฟซ ✅ มันไม่เก็บข้อมูลผู้ใช้ CNC (ปารามิเตอร์, โปรแกรม, การสับเปลี่ยน) การเปลี่ยนมันจะไม่ส่งผลต่อข้อมูลใด ๆ ที่ถูกเก็บไว้ในโมดูล SRAM หรือ FROM ของ CNC

อย่างไรก็ตาม หากการตั้งค่าของโปรแกรม PC มีการตั้งค่าเฉพาะ HSSB (หมายเลขช่อง CNC, ที่อยู่การสื่อสาร, หรือคล้ายกัน)การตั้งค่าเหล่านี้ในแอพพลิเคชั่น PC อาจต้องตรวจสอบหรือปรับปรุงใหม่หลังจากการเปลี่ยนฮาร์ดแวร์.

ด้าน CNC ไม่ต้องการการฟื้นฟูข้อมูลหลังจากการเปลี่ยนบอร์ด HSSB
