FANUC A20B-2002-0020 ∙ 3 สล็อต Backplane PCB ∙ ซีรีส 16 / 18 CNC, ญี่ปุ่น

เลขส่วน:A20B-2002-0020

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:ผิวพรรณ PCB ผิวพรรณ 3 สล็อต

ซีรี่ย์บอร์ด:A20B-2002

ระบบที่เข้ากันได้:FANUC ซีรีส 16 / 18 CNC และเข้ากันได้

ภาพรวม

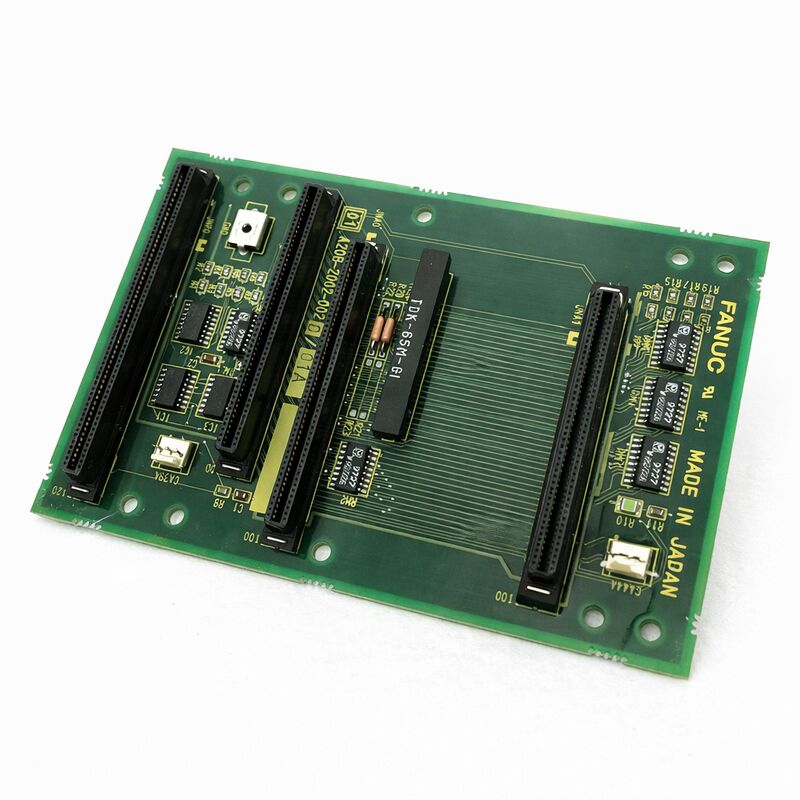

A20B-2002-0020 เป็นแผ่นวงจรพิมพ์หลัง 3 สล็อตสําหรับระบบ CNC FANUC ซีรีส์ 16 และ 18มันคือพื้นฐานโครงสร้างและไฟฟ้าของ Rack ควบคุม.

บอร์ด CPU หลัก, หน่วยพลังงาน, และบอร์ดตัวเลือกครอบครองสล็อตสามที่ให้โดย backplane นี้.ทุกสัญญาณและการเชื่อมต่อพลังงานระหว่างบอร์ดเหล่านี้ผ่าน A20B-2002-0020.

บอร์ดเบคเพลนถูกมองข้ามง่ายในงานบํารุงรักษา CNC เพราะมันหายากมาก พวกเขาไม่มีส่วนประกอบการประมวลผลที่ทํางาน ไม่มี CPU, ไม่มีความจํา, ไม่มีโลจิกที่สามารถเขียนโปรแกรมได้:ขนสัญญาณและพลังงานจากตําแหน่งเครื่องเชื่อมหนึ่งไปยังตําแหน่งอื่น ติดตั้งแผ่นที่ทํางานอย่างมั่นคงในสล็อตของพวกเขา และรักษาความตรงกันทางกายภาพขององค์ประกอบ rack

ลักษณะที่ไม่ทํางานนี้ยังเป็นเหตุผลที่ทําให้ความล้มเหลวค่อนข้างไม่บ่อย แต่เมื่อมันล้มเหลว ผ่านการเสียหายทางกายภาพ การสกัดเชื่อม หรือการปนเปื้อนทุกกระดานในราคได้รับผลกระทบพร้อมกัน.

A20B-2002-0020 เป็นตัวแปร 3 สล็อตเฉพาะเจาะจงในชุด A20B-2002 Backplane สําหรับเครื่องควบคุมชุด 16/18

สล็อตสามช่องรองรับบอร์ด CPU หลัก, บอร์ดไฟฟ้า, และตําแหน่งการ์ดตัวเลือกเพิ่มเติมหนึ่ง.

การปรับแต่งนี้ครอบคลุมการวางระบบแบบมาตรฐานของซีรีส์ 16/18

ข้อจํากัดหลัก

สิ่ง ที่ แบ็กเพลน ทํา

เครื่องควบคุม CNC ของ FANUC ไม่ใช่บอร์ดเดียว แต่เป็นชุดของบอร์ดที่ติดตั้งอยู่ในราค แต่ละตัวดําเนินหน้าที่เฉพาะเจาะจง บอร์ด CPU หลักจัดการคํานวณการเคลื่อนไหวบอร์ดไฟฟ้าแปลงแรงดันเข้าสู่ระดับที่กําหนดการที่บอร์ดโลจิกต้องการโปชั่นบอร์ด อินเตอร์เฟซเซอร์โว โมดูล I/O โปชั่นการสื่อสาร

บอร์ดเหล่านี้สื่อสารกันอย่างต่อเนื่อง

CPU ส่งคําสั่งไปยังอินเตอร์เฟซเซอร์โว อินเตอร์เฟซเซอร์โว ส่งข้อมูลตําแหน่งกลับ แหล่งไฟฟ้ารายงานสถานะการสื่อสารทั้งหมดนี้เดินทางผ่านรอยทองแดงและเครื่องเชื่อมของ Backplane.

แผ่นหลังยังกระจายพลังงาน

บอร์ดไฟฟ้าออกแรงดันที่ถูกกําหนดให้กับบัสเบคเพลน ทุกบอร์ดที่ใช้แรงดันเหล่านี้รับมันผ่านเบคเพลนการกระจายพลังงานกลางนี้ ทําให้แผ่นแต่ละแผ่น ไม่จําเป็นต้องเชื่อมต่อพลังงานของตัวเอง พวกเขาเชื่อมต่อกับ Backplane และดึงสิ่งที่พวกเขาต้องการ.

การสนับสนุนทางกายภาพเป็นหน้าที่ที่สาม

ด้านหลังให้การยึดถือทางกลสําหรับแผ่นแต่ละแผ่น โดยถือมันไว้ในตําแหน่งและรักษาการติดต่อของเชื่อมต่อภายใต้การสั่นสะเทือน

เครื่องมือเครื่องจักร CNC สั่นสะเทือนระหว่างการใช้งาน กระบวนการแปรรูป, ปั๊มน้ําเย็น, เครื่องพัดพัดชิป, และการเคลื่อนไหวของเครื่องจักรเอง

เครื่องยางหลังต้องรักษาการติดต่อของบอร์ดอย่างมั่นคง ผ่านการสั่นสะเทือนนี้ ตลอดอายุการใช้งานของเครื่อง

ความ ผิด ผิด หลัง ล้อ หลัง ล้อ หลัง ล้อ หลัง ล้อ หลัง ล้อ

ความผิดพลาดด้านหลังส่วนใหญ่เกิดจากตําแหน่งของเครื่องเชื่อม ̇ เครื่องเชื่อมหญิงที่รับเครื่องเชื่อมขอบของแต่ละแผ่นคอนเนกเตอร์เหล่านี้ผ่านการใส่และการถอนหมุนเวียนพัน ๆ ตลอดชีวิตของเครื่องจักรเมื่อแผ่นถูกเปลี่ยนตรวจสอบและติดตั้งใหม่ เลนส์ติดต่อสวม

มันพัฒนาจุดความต้านทานสูง ที่ทําให้เกิดความผิดพลาดระยะสั้น หรือมันได้รับความเสียหายและผลิตความล้มเหลวต่อการเชื่อมต่ออย่างถาวร

ความเสียหายทางกายภาพของ PCB เอง ช่องแตกจากการกระแทก, ความเสียหายจากเครื่องมือ, หรือการเกรดจากการเข้าของสารเย็น อาจจะตัดเส้นทางสัญญาณเส้นทางที่แตกระหว่างสองบอร์ดจะส่งผลกระทบต่อเส้นทางการสื่อสารระหว่างบอร์ดเหล่านั้น โดยเฉพาะ.

โรคติดเชื้อเป็นกลไกผิดปกติอีกอย่าง

หมอกของน้ําเย็นในตู้ควบคุม ลงตัวบนแผ่นวงจรในช่วงเวลาการปนเปื้อนระหว่างสายเชื่อมต่อสามารถสร้างวงจรสั้นบางส่วนหรือเพิ่มความต้านทานการติดต่อจนถึงจุดการทําลายสัญญาณ.

การพิจารณาแทนที่

การเปลี่ยนแผ่นหลังต้องถอดแผ่นทั้งหมดออกจากราฟก่อน ผังที่ติดตั้ง CPU, PSU, การ์ดเลือกด้วยสายเชื่อมของพวกเขาติดตามเพื่อพวกเขาจะกลับมาในตําแหน่งที่ถูกต้อง.

หลังจากที่แผ่นหลังถูกเปลี่ยนและแผ่นถูกติดตั้งใหม่ ยืนยันว่าทุกแผ่นนั่งเต็ม ก่อนเปิดไฟ

บอร์ดที่นั่งบางส่วน สร้างความผิดพลาดในเส้นทางการสื่อสารของบอร์ดนั้น

เนื่องจากการสื่อสารทั้งหมดบน Backplane นี้ผ่านสายเชื่อมของ A20B-2002-0020 บอร์ดที่ไม่ได้ถูกใช้งานเต็มที่จะสร้างสัญญาณเตือนสําหรับสัญญาณที่ผ่านการติดต่อที่ผิดปกติ

ข้อพิจารณาของซอฟต์แวร์และข้อมูลเดียวกันที่ใช้กับการบํารุงรักษาตัวควบคุมใด ๆ ก็ใช้ที่นี่. ทําสํารองข้อมูลทั้งหมดของตัวควบคุมก่อนเริ่มงานใด ๆ บน rack ตัวควบคุม

FAQ

คําถามที่ 1: มีสัญญาณเตือนหลายอันที่ไม่เกี่ยวข้องกันปรากฏพร้อมกันหลังจากเหตุการณ์จักรยานพลังงาน

การแจ้งเตือนหลายครั้งพร้อมกัน ผ่านฟังก์ชันบอร์ดที่แตกต่างกัน เป็นสิ่งที่สอดคล้องกับความผิดพลาดในเครื่องหลัง ครับ โดยเฉพาะอย่างยิ่งคือปัญหาในการกระจายพลังงานหรือปัญหาในการสื่อสารกับบัส

การล้มเหลวของแผ่นเดียวมักจะผลิตสัญญาณเตือนที่เกี่ยวข้องกับหน้าที่ของแผ่นนั้นเท่านั้น

หาก CPU, PSU และ Option Board ทั้งหมดแสดงสัญญาณเตือนพร้อมกัน, ส่วนประกอบที่เหมือนกันระหว่างพวกมัน คือ Backplane เป็นจุดเริ่มต้นที่ตกลง

ตรวจสอบความดันการออกของปั๊มพลังงาน ก่อนสรุปว่า Backplane เป็นความผิดพลาด

Q2: เส้นทางการสื่อสารเฉพาะหนึ่งระหว่างสองบอร์ดล้มเหลวระยะสั้น. ฟังก์ชันอื่น ๆ ทั้งหมดปกติ. นี่คือปัญหาด้านหลังหรือไม่?

การล้มเหลวระหว่างสองบอร์ดเฉพาะอย่างยิ่ง ̇ ในขณะที่อื่น ๆ ทั้งหมดสื่อสารอย่างถูกต้อง ̇ ชี้ชี้ต่อเชื่อมต่อ Backplane สําหรับสองบอร์ดเฉพาะอย่างยิ่งหรือการติดตามที่เส้นทางสัญญาณระหว่างตําแหน่งเชื่อม.

นี่คือความละเอียดมากกว่าความล้มเหลวของแผ่นหลังทั่วไป และอาจสามารถซ่อมแซมได้โดยการทําความสะอาดและรักษาสายต่อที่ได้รับผลกระทบ

หากความผิดพลาดระยะสั้นยังคงหลังจากการบํารุงรักษาเครื่องเชื่อม โปรแกรมหลังอาจต้องเปลี่ยน

Q3: น้ํายาเย็นถูกพบภายในตู้ควบคุม. บอร์ดหลายแผ่นถูกทําความสะอาด. ควรตรวจสอบและทําความสะอาดพื้นหลังด้วยหรือไม่?

ใช่ แผ่นหลังถูกติดตั้งในตู้เดียวกันกับแผ่นอื่นๆ และถูกเผชิญกับการปนเปื้อนเดียวกัน

ทําความสะอาดตําแหน่งเครื่องเชื่อมด้านหลังอย่างรอบคอบด้วยเครื่องทําความสะอาดติดต่อที่ปลอดภัยสําหรับอิเล็กทรอนิกส์ โดยให้ความสนใจเฉพาะอย่างยิ่งต่อพื้นที่ปิ้นของเครื่องเชื่อมที่น้ําเย็นสามารถเชื่อมต่อกับสายติดต่อที่อยู่ใกล้เคียงกัน

หลังจากทําความสะอาด ตรวจสอบด้วยสายตาภายใต้การขยาย ก่อนการติดตั้งแผ่นใหม่ใด ๆ

อย่าเปิดไฟจนกว่าแผ่นหลังจะแห้งหมด

Q4: A20B-2002-0020 3 สล็อตแตกต่างจาก A20B-2002 รุ่นหลังอื่นอย่างไร?

ซีรี่ย์ A20B-2002 ประกอบด้วยเครื่องบินหลังที่มีจํานวนสล็อตที่แตกต่างกัน ̇ 1 สล็อต, 2 สล็อต, และ 3 สล็อต

เครื่อง -0020 ให้บริการ 3 สล็อตสําหรับการปรับปรุงแบบมาตรฐาน Series 16/18 การติดตั้ง Backplane ที่มีจํานวนสล็อตที่แตกต่างกันอาจไม่รองรับทุกแผ่นที่ต้องการ

ยืนยันจํานวนสล็อตของ backplane ที่มีอยู่จากฉลากของมัน ก่อนที่แหล่งแหล่งที่ใช้แทน

คําถามที่ 5: หลังการเปลี่ยนแผ่นหลัง, บอร์ดหนึ่งแสดงความผิดพลาดที่ไม่เคยมีมาก่อน. บอร์ดได้รับการยืนยันว่าทํางานในแผ่นหลังเก่า. อะไรผิดพลาด?

ความบกพร่องที่ปรากฏบนบอร์ดที่ทํางานก่อนหน้านี้หลังจากเปลี่ยนแผ่นหลังแสดงถึงปัญหาในการติดตั้งติดต่อของเครื่องเชื่อมเสียหายหรือไม่ตรงกันใน Backplane ใหม่, หรือแผ่นได้รับความเสียหายจากการกระจายไฟฟ้าสแตตติกระหว่างการจัดการ

ปิดไฟออก ใส่แผ่นที่ได้รับผลกระทบอย่างมั่นคง และทดสอบอีกครั้ง

หากความผิดพลาดยังคงอยู่ ตรวจสอบตําแหน่งของเครื่องเชื่อมต่อบนแผ่นหลังใหม่ เพื่อตรวจสอบความเสียหาย
