| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2001-0970 |
หมายเลขชิ้นส่วน: A20B-2001-0970
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: โมดูลแผงวงจรควบคุม CNC
ซีรีส์บอร์ด: A20B-2001
การใช้งาน:ระบบควบคุม CNC และระบบอัตโนมัติในอุตสาหกรรม FANUC

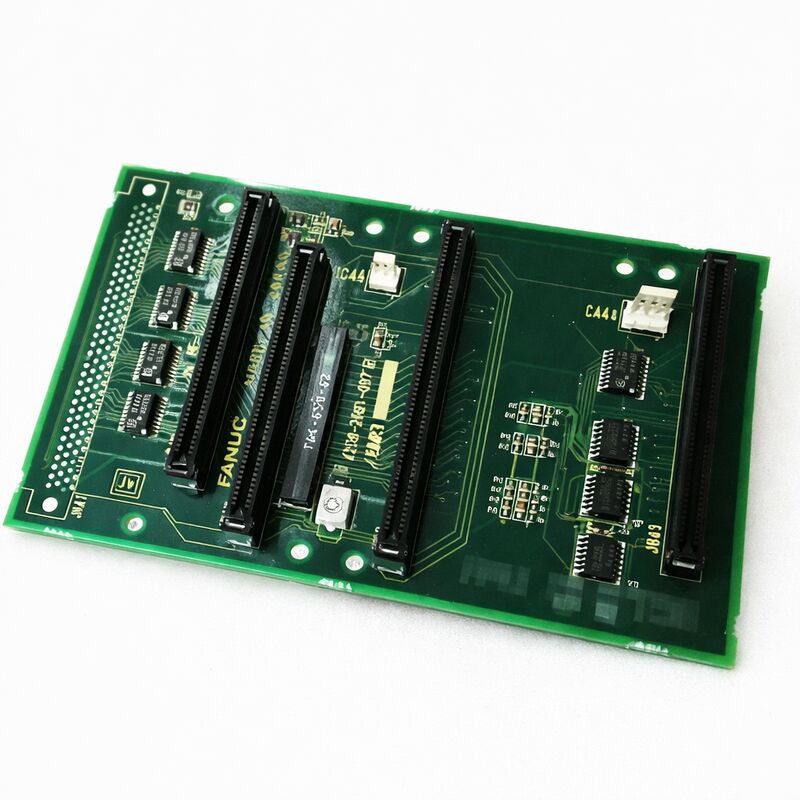

A20B-2001-0970 เป็นแผงวงจรพิมพ์ควบคุมจากซีรีส์ A20B-2001 ของ FANUC — ซึ่งเป็นกลุ่มของแผงวงจรควบคุม CNC ที่ให้บริการแพลตฟอร์ม CNC และระบบอัตโนมัติในอุตสาหกรรมของ FANUC ในเครื่องมือเครื่องจักรและระบบการผลิตหลายรุ่น
ซีรีส์ A20B-2001 ประกอบด้วยบอร์ดที่ทำหน้าที่เฉพาะเจาะจงภายในสถาปัตยกรรมคอนโทรลเลอร์ที่ให้บริการ: บอร์ดหลักที่ทำหน้าที่เป็นแบ็คเพลนกลางและหน่วยประมวลผลสำหรับคอนโทรลเลอร์ CNC ซีรีส์ 0, บอร์ดฟังก์ชันต่างๆ ที่ขยายความสามารถของคอนโทรลเลอร์ และบอร์ดที่ให้บริการด้านการสื่อสาร การเคลื่อนไหว หรืออินเทอร์เฟซเฉพาะภายในระบบนิเวศคอนโทรลเลอร์ FANUC ที่กว้างขึ้น
ซีรีส์ A20B-2001 มีรากฐานมาจากคอนโทรลเลอร์ CNC ซีรีส์ 0 ของ FANUC — ซึ่งเป็นหนึ่งในกลุ่มคอนโทรลเลอร์ CNC ที่ประสบความสำเร็จทางการค้าและใช้งานอย่างแพร่หลายที่สุดเท่าที่เคยผลิตมา เครื่องจักรที่สร้างขึ้นรอบๆ คอนโทรลเลอร์ซีรีส์ 0 ยังคงมีการผลิตอย่างต่อเนื่องในโรงงานผลิตทั่วโลก
บอร์ดที่ทำให้คอนโทรลเลอร์เหล่านี้ทำงานได้นั้นไม่สามารถใช้แทนกันได้ — แต่ละรุ่นในตระกูล A20B-2001 ให้บริการการกำหนดค่าคอนโทรลเลอร์เฉพาะที่ได้รับการออกแบบมา และการจัดหาหมายเลขชิ้นส่วนที่ถูกต้องเป็นจุดเริ่มต้นสำหรับกลยุทธ์การบำรุงรักษาที่มีประสิทธิภาพ
A20B-2001-0970 ทำหน้าที่ตามบทบาทที่กำหนดไว้ภายในสถาปัตยกรรมคอนโทรลเลอร์ที่ให้บริการ
เช่นเดียวกับบอร์ดทั้งหมดในซีรีส์ A20B-2001 บอร์ดนี้ได้รับการออกแบบมาเพื่อความน่าเชื่อถือในอุตสาหกรรม — ทำงานอย่างต่อเนื่องในสภาพแวดล้อมที่มีสัญญาณรบกวนทางไฟฟ้าของตู้เครื่องมือเครื่องจักร ภายใต้การสั่นสะเทือนและการเปลี่ยนแปลงอุณหภูมิของสภาพแวดล้อมการผลิต และคาดว่าจะทำงานได้โดยไม่ต้องมีการแทรกแซงเป็นเวลาหลายปี
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2001-0970 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | โมดูลแผงวงจรควบคุม CNC |
| ซีรีส์บอร์ด | A20B-2001 |
| การใช้งาน | ระบบควบคุม CNC และระบบอัตโนมัติ FANUC |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| ความชื้น | สูงสุด 75% RH (ไม่ควบแน่น) |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม / แลกเปลี่ยน |
ซีรีส์ A20B-2001 เป็นกลุ่มบอร์ดของ FANUC ที่เกี่ยวข้องกับรุ่นที่สมบูรณ์และรุ่นสุดท้ายของแพลตฟอร์ม CNC ซีรีส์ 0 — รุ่น D และ F ที่เป็นตัวแทนของสถาปัตยกรรมซีรีส์ 0 ที่มีความสามารถมากที่สุดก่อนที่จะเปลี่ยนไปใช้ซีรีส์ i
คอนโทรลเลอร์เหล่านี้ขับเคลื่อนศูนย์กลึง ศูนย์เครื่องจักร และเครื่องจักรการผลิตที่เป็นกระดูกสันหลังของอุตสาหกรรมเครื่องมือเครื่องจักรทั่วโลกในช่วงทศวรรษที่ 1990 และเข้าสู่ทศวรรษที่ 2000
ภายในซีรีส์นี้ บอร์ดต่างๆ มีวัตถุประสงค์ที่แตกต่างกัน บอร์ดหลักในตระกูล A20B-2001 ทำหน้าที่เป็นแบ็คเพลนกลางและโปรเซสเซอร์ที่บอร์ดอุปกรณ์ต่อพ่วง — หน่วยความจำ แกน I/O PMC — เสียบเข้า
บอร์ดอื่นๆ ในซีรีส์นี้ทำหน้าที่เฉพาะเจาะจง: บอร์ด CPU ย่อยสำหรับการควบคุมแกนเพิ่มเติม บอร์ดสื่อสารสำหรับการถ่ายโอนข้อมูล DNC และอนุกรม และบอร์ดควบคุมเฉพาะสำหรับคุณสมบัติต่างๆ เช่น การข้ามความเร็วสูงและการทำงานบัฟเฟอร์ระยะไกล
แต่ละบอร์ดมีตำแหน่งของตัวเองในลำดับชั้นของคอนโทรลเลอร์
A20B-2001-0970 อยู่ในตำแหน่งเฉพาะในลำดับชั้นนี้ หน้าที่ของมันภายในสถาปัตยกรรมคอนโทรลเลอร์จะกำหนดว่าการแจ้งเตือนใดจะปรากฏขึ้นเมื่อเกิดความล้มเหลว และความสามารถของคอนโทรลเลอร์ใดที่จะได้รับการกู้คืนเมื่อมีการเปลี่ยน
การระบุพื้นที่การทำงานของการแจ้งเตือนเป็นขั้นตอนแรกในการยืนยันว่าบอร์ดนี้เป็นแหล่งที่มาของความผิดพลาดหรือไม่
บอร์ดซีรีส์ A20B-2001 เป็นส่วนประกอบรุ่นเก่า FANUC ได้ยุติการผลิตบอร์ดเหล่านี้แล้ว เนื่องจากอุตสาหกรรมได้เปลี่ยนไปสู่คอนโทรลเลอร์รุ่นใหม่
เครื่องจักรที่มีบอร์ดเหล่านี้อยู่ไม่ใช่รุ่นเก่าในแง่ของการล้าสมัย — หลายเครื่องเป็นเครื่องมือเครื่องจักรที่มีมูลค่าสูงและมีอายุการใช้งานที่เหลืออีกหลายทศวรรษในส่วนประกอบทางกลและโครงสร้าง อิเล็กทรอนิกส์คือสิ่งที่ต้องการความสนใจ
ห่วงโซ่อุปทานหลังการขายสำหรับบอร์ดซีรีส์ A20B-2001 รองรับการบำรุงรักษาผ่านช่องทางต่างๆ: บอร์ดส่วนเกินที่ผ่านการทดสอบจากคอนโทรลเลอร์ที่ปลดประจำการ บอร์ดที่ปรับปรุงใหม่โดยมืออาชีพพร้อมการบูรณะระดับส่วนประกอบ และบริการซ่อมแซมระดับบอร์ดที่จัดการกับความล้มเหลวของส่วนประกอบเฉพาะ
ช่องทางการจัดหาเหล่านี้ให้บริการฐานการติดตั้งที่กว้างขวางของเครื่องจักรซีรีส์ 0 ทั่วโลก
การระบุหมายเลขชิ้นส่วนที่ถูกต้องมีความสำคัญ ซีรีส์ A20B-2001 มีบอร์ดหลากหลายรุ่น
ความคล้ายคลึงทางกายภาพระหว่างบอร์ดไม่ได้บ่งชี้ถึงความเข้ากันได้ในการทำงาน
หมายเลขชิ้นส่วนที่ถูกต้องต้องตรงกับป้ายบอร์ดที่แน่นอนจากยูนิตที่ติดตั้ง การจัดหาบอร์ดที่ไม่ถูกต้อง — แม้ว่าจะมีลักษณะเหมือนกันทุกประการ — อาจส่งผลให้คอนโทรลเลอร์ทำงานผิดปกติหรือเกิดการแจ้งเตือนความเข้ากันไม่ได้
ความล้มเหลวของ A20B-2001-0970 จะทำให้เกิดการแจ้งเตือนในพื้นที่การทำงานที่ให้บริการภายในคอนโทรลเลอร์ รหัสการแจ้งเตือนเฉพาะ — ที่มองเห็นได้บนจอแสดงผลการแจ้งเตือนของ CNC หรือแผงไฟแสดงสถานะ LED ของคอนโทรลเลอร์ — ชี้ไปยังพื้นที่การทำงานที่ได้รับผลกระทบ
ความล้มเหลวของบอร์ดหลักมักจะป้องกันการสตาร์ทเครื่อง ความล้มเหลวของบอร์ดฟังก์ชันจะทำให้เกิดการแจ้งเตือนเฉพาะสำหรับฟังก์ชันที่บอร์ดนั้นให้มา
ก่อนที่จะระบุว่าการแจ้งเตือนเกิดจากความล้มเหลวของบอร์ด การตรวจสอบขั้วต่อเป็นสิ่งจำเป็น
ขั้วต่อแบ็คเพลนที่หลุดออกบางส่วนจะทำให้เกิดอาการแจ้งเตือนเหมือนกับความล้มเหลวของบอร์ด
บนซีรีส์ A20B-2001 ขั้วต่ออาจหลวมจากการเปลี่ยนแปลงอุณหภูมิและการสั่นสะเทือนเป็นเวลาหลายปี
การใส่บอร์ดกลับเข้าไปใหม่และการทำความสะอาดหน้าสัมผัสขั้วต่อสามารถแก้ไขปัญหาการแจ้งเตือนที่ดูเหมือนบอร์ดล้มเหลวได้เป็นจำนวนมากโดยไม่ต้องเปลี่ยนส่วนประกอบใดๆ
Q1: การแจ้งเตือนของคอนโทรลเลอร์ CNC ชี้ไปยังพื้นที่การทำงานที่ A20B-2001-0970 ให้บริการ การใส่กลับเข้าไปใหม่และการทำความสะอาดขั้วต่อไม่สามารถล้างการแจ้งเตือนได้ ขั้นตอนการวินิจฉัยถัดไปคืออะไร?
หากมีบอร์ดเทียบเท่าที่ทราบว่าใช้งานได้ดีสำหรับการทดสอบสลับ บอร์ดนี้จะเป็นขั้นตอนถัดไปที่แน่นอนที่สุด
การทดสอบสลับ — การเปลี่ยนบอร์ดที่น่าสงสัยด้วยยูนิตที่ยืนยันว่าใช้งานได้ดีและสังเกตว่าการแจ้งเตือนหายไปหรือไม่ — จะระบุได้อย่างชัดเจนว่าความผิดพลาดอยู่ที่บอร์ดหรือวงจรโดยรอบ
หากไม่มีบอร์ดสลับ ให้ตรวจสอบขั้นตอนการวินิจฉัยในคู่มือการบำรุงรักษาสำหรับรหัสการแจ้งเตือนเฉพาะ
คู่มือมักจะระบุจุดทดสอบบนบอร์ดและขั้นตอนการวัดที่แยกความแตกต่างระหว่างความผิดพลาดของบอร์ดกับความผิดพลาดของอุปกรณ์ต่อพ่วง
Q2: ได้รับ A20B-2001-0970 ที่เปลี่ยนใหม่แล้ว ก่อนการติดตั้ง มีการตั้งค่าใดๆ บนบอร์ดที่ต้องตรงกับของเดิมหรือไม่?
บอร์ดซีรีส์ A20B-2001 หลายรุ่นมีสวิตช์การกำหนดค่าหรือจัมเปอร์ที่ตั้งค่าไว้ระหว่างการติดตั้งครั้งแรกเพื่อให้ตรงกับการกำหนดค่าฮาร์ดแวร์ของคอนโทรลเลอร์
ก่อนถอดบอร์ดเดิมออก ให้ถ่ายรูปหรือบันทึกตำแหน่งสวิตช์และจัมเปอร์ที่มองเห็นได้ทั้งหมด
ตั้งค่าบอร์ดใหม่ให้เหมือนกัน การตั้งค่าสวิตช์ที่ไม่ถูกต้องอาจทำให้เกิดการแจ้งเตือนหรือพฤติกรรมที่ไม่ถูกต้อง แม้ว่าบอร์ดจะใช้งานได้ทางกายภาพก็ตาม
Q3: เครื่องจักรถูกเก็บไว้เป็นเวลาสามปี เมื่อเปิดเครื่อง CNC จะแสดงการแจ้งเตือนที่อ้างอิงถึงพื้นที่การทำงานของ A20B-2001-0970 การจัดเก็บอาจทำให้บอร์ดล้มเหลวหรือไม่?
โดยทั่วไปแล้ว บอร์ดจะไม่ล้มเหลวเพียงเพราะถูกเก็บไว้ในเครื่องที่ปิดอยู่เป็นเวลาสองสามปี การจัดเก็บเป็นเวลานานทำให้เกิดปัญหาเกี่ยวกับแบตเตอรี่และการเสื่อมสภาพของตัวเก็บประจุ
หากแบตเตอรี่ SRAM (โดยทั่วไปจะอยู่บนบอร์ดหน่วยความจำในคอนโทรลเลอร์ซีรีส์ 0) หมดลง การสูญเสียพารามิเตอร์จะสร้างการแจ้งเตือนที่อาจดูเหมือนเกี่ยวข้องกับบอร์ดต่างๆ
ตรวจสอบสภาพแบตเตอรี่ก่อน หากแบตเตอรี่หมด ให้กู้คืนพารามิเตอร์จากข้อมูลสำรองก่อนที่จะตรวจสอบความล้มเหลวของบอร์ด
Q4: จะตรวจสอบ A20B-2001-0970 ที่ถูกต้องสำหรับการเปลี่ยนก่อนซื้อได้อย่างไรเพื่อให้แน่ใจว่าจะใช้งานได้ในการติดตั้ง?
ตรวจสอบหมายเลขชิ้นส่วนที่สมบูรณ์รวมถึงส่วนต่อท้ายการแก้ไขใดๆ จากป้ายของบอร์ดที่ติดตั้ง ยืนยันเงื่อนไขการรับประกันของผู้ขายที่ครอบคลุมการทดสอบการทำงานในระบบ CNC FANUC ซีรีส์ 0 โดยเฉพาะ
ขอการยืนยันว่าบอร์ดได้รับการทดสอบในการกำหนดค่าคอนโทรลเลอร์ที่เกี่ยวข้องแล้ว หากเป็นไปได้
สอบถามว่าผู้ขายมีประสบการณ์กับบอร์ดเฉพาะนี้ในการใช้งานภาคสนามหรือไม่
บอร์ดจากซัพพลายเออร์ผู้เชี่ยวชาญที่มีชื่อเสียงและมีประสบการณ์การทดสอบที่เกี่ยวข้องมีแนวโน้มที่จะเหมาะสมมากกว่าบอร์ดจากช่องทางส่วนเกินทั่วไปที่ไม่มีการยืนยันการทำงาน
Q5: บอร์ดหลายตัวในคอนโทรลเลอร์ซีรีส์ 0 แสดงการแจ้งเตือนเป็นระยะๆ การเปลี่ยนบอร์ดทีละตัวเมื่อเกิดความล้มเหลว หรือการเปลี่ยนคอนโทรลเลอร์ทั้งหมด มีความคุ้มค่ามากกว่ากัน?
การแจ้งเตือนเป็นระยะๆ หลายรายการในบอร์ดหลายตัวในคอนโทรลเลอร์ที่เก่ามักบ่งชี้ถึงความเสื่อมสภาพของระบบ — ตัวเก็บประจุอิเล็กโทรไลต์ทั่วทั้งคอนโทรลเลอร์ใกล้จะหมดอายุการใช้งานพร้อมกัน
ในสถานการณ์นี้ การเปลี่ยนบอร์ดทีละบอร์ดก็เหมือนกับการไล่ตามเป้าหมายที่เคลื่อนไหว
การปรับปรุงใหม่ที่ครอบคลุม — การตรวจสอบโดยผู้เชี่ยวชาญและการเปลี่ยนตัวเก็บประจุทั่วทั้งบอร์ด — จะแก้ไขสาเหตุรากเหง้าได้อย่างมีประสิทธิภาพมากกว่าการเปลี่ยนบอร์ดตามลำดับ
หากมูลค่าการผลิตของเครื่องจักรมีความคุ้มค่ากับการลงทุนจำนวนมาก การปรับปรุงคอนโทรลเลอร์ CNC ด้วยฮาร์ดแวร์ที่ทันสมัยเทียบเท่าก็เป็นอีกทางเลือกหนึ่งที่ช่วยขจัดความกังวลเรื่องการบำรุงรักษาบอร์ดรุ่นเก่าไปได้อย่างสิ้นเชิง
