| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2001-0932 |
FANUC Alpha (ซีรี่ส์ α) เป็นตัวแทนของแพลตฟอร์มเครื่องขยายสัญญาณเซอร์โวดิจิตอลประสิทธิภาพสูงดั้งเดิมของ FANUC ซึ่งเกิดขึ้นก่อนรุ่น Alpha-i ที่ตามมา โมดูล SVM1 ซีรีส์ A06B-6079 เป็นเซอร์โวแอมพลิฟายเออร์แกนเดียวสำหรับแพลตฟอร์มนี้

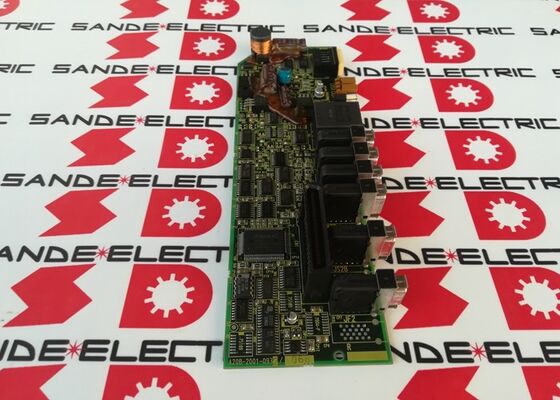

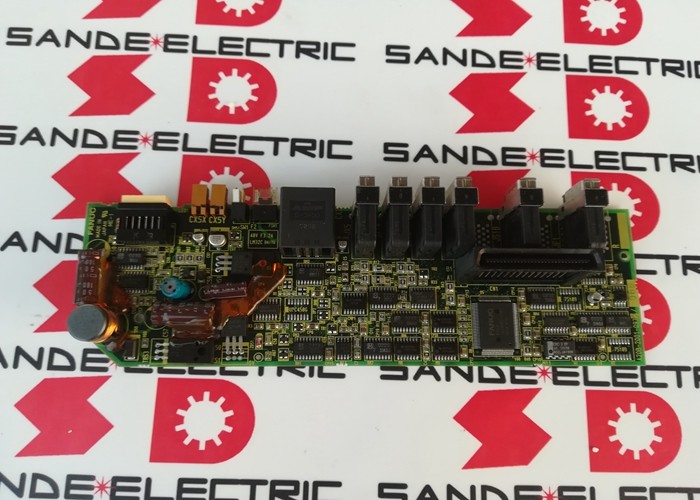

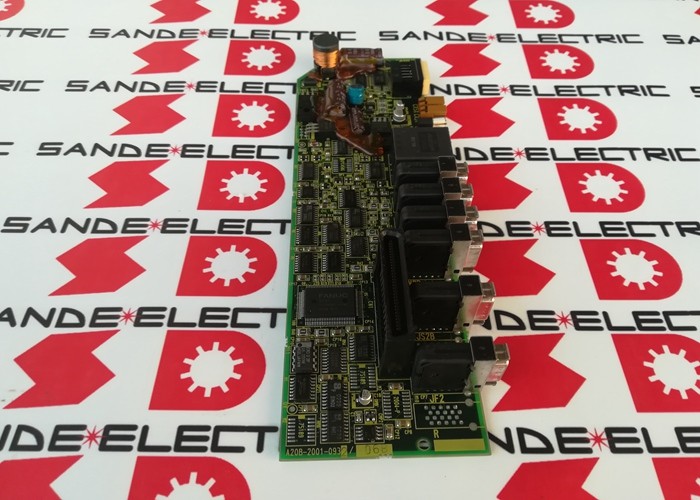

A20B-2001-0932 คือ PCB ควบคุม (การ์ดด้านหน้า) สำหรับโมดูล Alpha SVM1 เหล่านี้ ซึ่งเป็นบอร์ดอัจฉริยะที่:
สื่อสารกับ CNC ผ่านอินเทอร์เฟซ Type A:อินเทอร์เฟซ Type A มีมาก่อน FSSB (Fibre Optic Servo Serial Bus) ใช้โปรโตคอลการสื่อสารที่แตกต่างกันสำหรับคำสั่งแกนและการป้อนกลับ — เข้ากันได้กับซีรีส์ 16-A, 16-B, 18-A, 18-B, 21TA และระบบ CNC pre-FSSB ที่เกี่ยวข้อง
ขับเคลื่อนเซอร์โวมอเตอร์ ALPHA ผ่านโมดูล SVM1:DNC Electronics ยืนยันว่าบอร์ดคลาส A20B-2001-0930 ให้บริการ "โมดูล SVM1 ตั้งแต่ 12A ถึง 80A ขับเคลื่อนมอเตอร์ Alpha ตั้งแต่ A1/3000 จนถึงขนาด A22/2000" A20B-2001-0932 ให้บริการในตระกูล A06B-6079 SVM1 เดียวกัน
| พารามิเตอร์ | ค่า |
|---|---|
| เข้ากันได้ | A06B-6079-H106 เอสวีเอ็ม1 |
| อินเทอร์เฟซ | ประเภท ก |
| แรงดันไฟฟ้าขาเข้า | 48V |
| จัดอันดับปัจจุบัน | 3.2A |
| แสดง | ไฟ LED แสดงสถานะ 8 ส่วน |
| ฉัน/โอ | อินพุต/เอาต์พุต 24VDC |
| การกำหนดค่า | แกนเดี่ยว |
| เข้ามาแทนที่ | A16B-2202-0790 |
กลุ่มผลิตภัณฑ์ A20B-2001-093x คือกลุ่ม PCB ควบคุมสำหรับโมดูลแกนเดียว Alpha SVM1 (A06B-6079):
| กระดาน | แอปพลิเคชัน |
|---|---|
| A20B-2001-0930 | SVM1 (ช่วง 12A–80A) |
| A20B-2001-0932 | SVM1 A06B-6079-H106 |
| A20B-2001-0931 | รุ่น SVM2 (A20B-2001-0931 ใช้สำหรับ SVM2-40/80) |
คู่มือ GE Fanuc Alpha Series ยังแสดงรายการ A20B-2001-0932 ที่เกี่ยวข้องกับ SVM1-240 (H107) — โดยสังเกตว่าเป็นส่วนหนึ่งของช่วงแกนเดี่ยวที่ขยายของซีรีส์ Alpha
ข้อผิดพลาดของบอร์ดควบคุม Alpha SVM1:เครื่องแมชชีนนิ่งเซ็นเตอร์ซีรีส์ FANUC Alpha พัฒนาการแจ้งเตือนการสื่อสารแบบเซอร์โวบนแกนเฉพาะ A20B-2001-0932 ถูกระบุว่าเป็นข้อบกพร่องจากฉลากโมดูลไดรฟ์ การเปลี่ยนจะคืนค่าแกน
การบำรุงรักษาเครื่องจักร CNC รุ่นเก่า:สายการผลิตที่ใช้ชุดควบคุม CNC ซีรีส์ 16-B หรือ 18-B พร้อมเซอร์โวไดรฟ์ A06B-6079 Alpha ต้องใช้ A20B-2001-0932 เพื่อการทำงานต่อเนื่อง รุ่น Alpha มีมาก่อน Alpha-i แต่ยังคงให้บริการกับเครื่องมือกลที่เป็นที่ยอมรับจำนวนมาก
คำถามที่ 1: อินเทอร์เฟซ Type A และ Type B (FSSB) สำหรับไดรฟ์ Alpha SVM1 แตกต่างกันอย่างไร
อินเทอร์เฟซประเภท A ใช้ลิงก์อนุกรมเฉพาะพร้อมสายสัญญาณแบบขนานระหว่าง CNC และเซอร์โวแอมพลิฟายเออร์แต่ละตัว บอร์ดอินเทอร์เฟซเซอร์โว Type A ของ CNC เชื่อมต่อกับไดรฟ์แต่ละตัวด้วยสายเคเบิล FSSB (ประเภท B/FSSB) ใช้สายโซ่เดซี่ไฟเบอร์ออปติก ช่วยลดความซับซ้อนในการเดินสาย และให้ภูมิคุ้มกัน EMI ทั้งหมด A20B-2001-0932 รองรับไดรฟ์อินเทอร์เฟซ Type A (ซีรีส์ A06B-6079) A20B-2100-0540 รองรับไดรฟ์อินเทอร์เฟซ FSSB (ซีรีส์ A06B-6096) เหล่านี้เป็นรุ่นฮาร์ดแวร์ที่แตกต่างกันและบอร์ดไม่สามารถใช้แทนกันได้
คำถามที่ 2: A20B-2001-0932 สามารถแทนที่ A16B-2202-0790 รุ่นเก่าได้หรือไม่
คู่มือ GE Fanuc Alpha Series แสดงรายการ A16B-2202-0790 เป็นข้อกำหนดเก่า และ A20B-2001-0932 เป็นข้อกำหนดปัจจุบัน/ใหม่สำหรับตำแหน่งบอร์ดเดียวกัน สำหรับแอปพลิเคชัน Alpha SVM1 ส่วนใหญ่ นี่เป็นการแทนที่โดยตรง ตรวจสอบความเข้ากันได้จากคู่มือการบำรุงรักษา FANUC Alpha ซีรีส์ที่เกี่ยวข้องก่อนทำการติดตั้ง
คำถามที่ 3: โมดูล A06B-6079-H106 SVM1 มีเซอร์โวมอเตอร์ Alpha อะไรบ้าง
DNC Electronics ยืนยันว่าคลาส A20B-2001-0930 (ตระกูลเดียวกัน) ขับเคลื่อน "มอเตอร์อัลฟ่าตั้งแต่ A1/3000 จนถึงขนาด A22/2000" อัตรากระแสไฟเฉพาะของโมดูล H106 จะกำหนดขนาดเฟรมมอเตอร์ที่เข้ากันได้ ยืนยันข้อมูลจำเพาะของมอเตอร์จากเอกสารประกอบของโมดูล A06B-6079-H106
คำถามที่ 4: การเปลี่ยน A20B-2001-0932 ส่งผลต่อพารามิเตอร์เซอร์โวหรือไม่
ไม่ พารามิเตอร์เซอร์โวอยู่ในหน่วยความจำพารามิเตอร์หลักของ CNC หลังจากติดตั้ง A20B-2001-0932 ทดแทนแล้ว CNC จะสร้างการสื่อสารเซอร์โว Type A ขึ้นมาใหม่ และใช้พารามิเตอร์เซอร์โวที่มีอยู่ ตรวจสอบการตอบสนองของแกนปกติที่ความเร็วต่ำก่อนกลับสู่การผลิต
