| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A20B-2001-0190 |

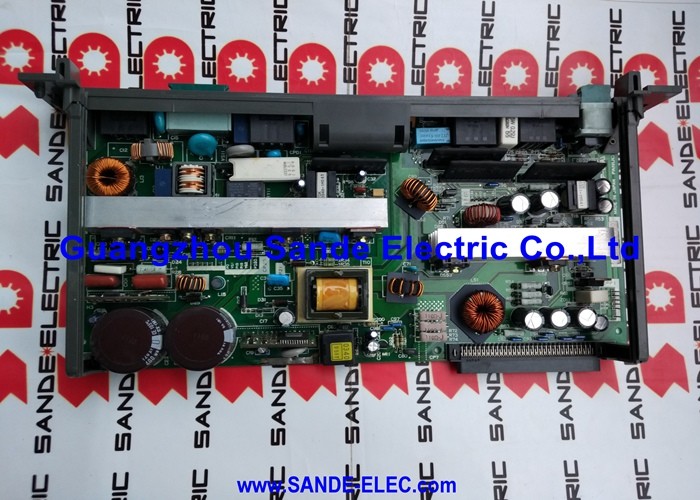

A20B-2001-0190 เป็นแบ็คเพลน 4 ช่องสำหรับชั้นวางควบคุม CNC F18M/T ของ FANUC ซึ่งเป็น PCB ที่ให้ตำแหน่งการติดตั้งทางกายภาพ บัสระบบภายใน และรางจ่ายไฟสำหรับบอร์ดปลั๊กอินแบบโมดูลาร์ของหน่วยควบคุม หากไม่มีแบ็คเพลนที่ใช้งานได้ บอร์ดฟังก์ชั่นแต่ละตัว (โมดูล CPU, โมดูลหน่วยความจำ, บอร์ดอินเทอร์เฟซ I/O) จะไม่มีโฮมทางกายภาพและไม่มีเส้นทางสัญญาณระหว่างบอร์ดเหล่านั้น
สี่ช่องหมายความว่าสามารถติดตั้งแผงควบคุมปลั๊กอินได้สูงสุดสี่แผงในแนวนอนในชั้นวางบนแบ็คเพลนนี้พร้อมกัน การติดตั้งทั่วไปจะติดตั้งในชั้นวางโดยใช้บอร์ด CPU หลัก, โมดูลหน่วยความจำ FROM/SRAM, การ์ดอินเทอร์เฟซแบบแกน และบอร์ดเสริมหรือบอร์ด I/O ร่วมกัน โดยทั้งหมดนี้สื่อสารกันผ่านบัสระบบภายในของแบ็คเพลน
ตัวแบ็คเพลนเองไม่มีการประมวลผลและไม่จัดเก็บข้อมูล เป็นเลเยอร์การกำหนดเส้นทางและการกระจายในรูปแบบ PCB เมื่อแบ็คเพลนทำงานล้มเหลว อาการจะขึ้นอยู่กับร่องรอยบัสหรือรางไฟฟ้าที่ได้รับผลกระทบ ตั้งแต่ความล้มเหลวของแร็คทั้งหมดไปจนถึงข้อผิดพลาดของสัญญาณเป็นระยะๆ ขึ้นอยู่กับตำแหน่งของความผิดปกติในบอร์ด
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2001-0190 |
| ชุด | A20B-2001 |
| จำนวนสล็อต | 4 |
| แอปพลิเคชัน | แร็คควบคุม CNC F18M/T |
| น้ำหนัก | ~0.64 กก |
| ต้นทาง | ญี่ปุ่น |
ข้อผิดพลาดของแบ็คเพลนเป็นหนึ่งในข้อบกพร่องของ CNC ที่ยากต่อการวินิจฉัย เนื่องจากอาการต่างๆ มากมายอาจเกิดจากบอร์ดเดียวกัน ข้อผิดพลาดในการสื่อสารเป็นระยะๆ บอร์ดที่ไม่สามารถเริ่มต้นได้แม้จะทราบว่าอยู่ในสภาพที่ดี หรือมีการแจ้งเตือนแหล่งจ่ายไฟที่ยังคงมีอยู่หลังจากที่แหล่งจ่ายไฟได้รับการยืนยันว่าใช้งานได้ รับประกันการตรวจสอบแบ็คเพลนทั้งหมด
ก่อนที่จะเปลี่ยนแบ็คเพลน ให้ตรวจสอบว่าบอร์ดปลั๊กอินทั้งหมดเข้าที่ในช่องจนสุด — บอร์ดที่ติดตั้งบางส่วนจะโหลดบัสและทำให้เกิดอาการที่เหมือนกับความผิดปกติของแบ็คเพลน ตรวจสอบหมุดขั้วต่อสล็อตว่ามีการกัดกร่อนหรือความเสียหายทางกายภาพหรือไม่ ตรวจสอบแบ็คเพลนเพื่อดูความเสียหายของส่วนประกอบที่มองเห็นได้ รอยร้าว หรือสัญญาณของความเสียหายจากความชื้น
ซีรีส์ A20B-2001 มีแบ็คเพลนหลายแบบสำหรับจำนวนสล็อตแร็คและรุ่น CNC ที่แตกต่างกัน ยืนยัน A20B-2001-0190 (4 ช่อง, F18M/T) จากป้ายของแบ็คเพลนที่ติดตั้งโดยเฉพาะ
คำถามที่ 1: แบ็คเพลนทำหน้าที่อะไรในแร็คควบคุม CNC ของ FANUC
โดยจะมีกรอบการติดตั้งจริงและบัสภายในสำหรับบอร์ดปลั๊กอินทั้งหมดในชั้นวาง ทุกสัญญาณที่มีการแลกเปลี่ยนกันระหว่างบอร์ด CPU, โมดูลหน่วยความจำ และการ์ด I/O จะเคลื่อนที่ผ่านบัสเทรซของแบ็คเพลน นอกจากนี้ยังกระจายแรงดันไฟฟ้าไปยังบอร์ดที่ติดตั้งทั้งหมด แบ็คเพลนเป็นโครงสร้างพื้นฐานทั่วไปที่บอร์ดทั้งหมดใช้งาน
คำถามที่ 2: การเปลี่ยน A20B-2001-0190 จำเป็นต้องสำรองข้อมูลหรือไม่
แบ็คเพลนไม่เก็บพารามิเตอร์ CNC — ข้อมูลทั้งหมดอยู่ในโมดูลหน่วยความจำ (FROM, SRAM) ที่ติดตั้งอยู่ หากบอร์ดปลั๊กอินถูกถ่ายโอนจากแบ็คเพลนที่ล้มเหลวไปยังบอร์ดทดแทนโดยสมบูรณ์ ข้อมูลในบอร์ดเหล่านั้นจะถูกเก็บรักษาไว้ ยืนยันความสมบูรณ์ของบอร์ดปลั๊กอินทุกครั้งก่อนและหลังการถ่ายโอน และรักษาการสำรองข้อมูลปัจจุบันก่อนเริ่มต้น
คำถามที่ 3: แบ็คเพลน A20B-2001 แบบ 4 สล็อต สามารถใช้แทน -0190 ได้หรือไม่
ไม่ รูปแบบส่วนต่อท้ายที่แตกต่างกันในซีรีส์ A20B-2001 รองรับรุ่น CNC และการกำหนดค่าบอร์ดที่แตกต่างกัน เค้าโครงตัวเชื่อมต่อ สถาปัตยกรรมบัส และการกำหนดพินกำลังจะแตกต่างกันไปในแต่ละรุ่น -0190 มีเฉพาะสำหรับชั้นวาง F18M/T ตรวจสอบส่วนต่อท้ายให้ถูกต้องจากป้ายแบ็คเพลนที่ติดตั้งก่อนสั่งซื้อ
คำถามที่ 4: CNC แสดงข้อผิดพลาดเป็นระยะ ๆ เฉพาะในตำแหน่งบอร์ดปลั๊กอินที่ระบุเท่านั้น นี่อาจเป็นข้อผิดพลาดของแบ็คเพลนหรือไม่
ใช่. ข้อบกพร่องของแบ็คเพลนเฉพาะที่ — ขั้วต่อที่เสียหาย รอยแตกร้าวใกล้กับพินสล็อตเฉพาะ หรือส่วนประกอบการป้องกันที่ล้มเหลวซึ่งส่งผลต่อสล็อตหนึ่ง — ทำให้เกิดข้อผิดพลาดบนบอร์ดในช่องนั้น ในขณะที่ส่วนอื่นๆ ยังคงไม่ได้รับผลกระทบ ทำความสะอาดและใส่ขั้วต่อของช่องที่ได้รับผลกระทบอีกครั้งก่อน หากข้อผิดพลาดเกิดขึ้นตามตำแหน่งสล็อต (ไม่ใช่บอร์ดถูกย้ายไปยังสล็อต) สล็อตแบ็คเพลนคือต้นเหตุของความผิดปกติ
คำถามที่ 5: กระบวนการเปลี่ยนแบ็คเพลนจะใช้เวลานานแค่ไหน และต้องทำอะไรหลังจากติดตั้งแล้ว
โดยทั่วไปการเปลี่ยนทางกายภาพจะเป็นเรื่องของการถ่ายโอนบอร์ดปลั๊กอินแต่ละตัวจากแบ็คเพลนเดิมไปยังการเปลี่ยนทีละอัน หลังการติดตั้ง ให้คืนค่าพลังงานหลักและตรวจสอบว่าบอร์ดแต่ละตัวเริ่มต้นได้อย่างถูกต้อง ตรวจสอบสัญญาณเตือนการสื่อสารของบัสเมื่อสตาร์ทเครื่อง หากพารามิเตอร์ถูกจัดเก็บไว้ใน SRAM และโมดูล SRAM ถูกถ่ายโอนครบถ้วน ไม่จำเป็นต้องโหลดพารามิเตอร์ซ้ำ
