| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2001-0120 |

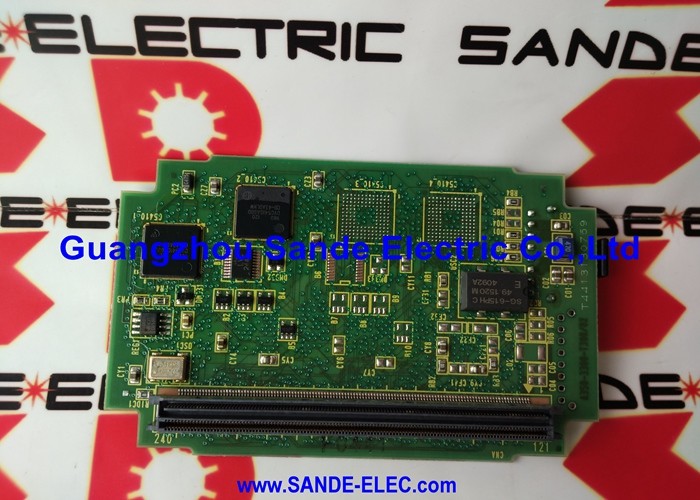

หมายเลขชิ้นส่วน: A20B-2001-0120
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: เมนบอร์ด PCB (เมนบอร์ด / แบ็คเพลน)
ซีรีส์บอร์ด: A20B-2001
รุ่น: ซีรีส์ 0 รุ่น D (รุ่นกลาง, ขนาดครึ่ง)
ระบบที่รองรับ: คอนโทรลเลอร์ CNC ซีรีส์ 0-D — 0-MD, 0-TD
สถาปัตยกรรม: แบบกระจาย — บอร์ดอุปกรณ์ต่อพ่วงเสียบเข้ากับเมนบอร์ด
บอร์ดอุปกรณ์ต่อพ่วง: หน่วยความจำ, แกน, I/O, PMC (แคสเซ็ตต์หรือบอร์ด)

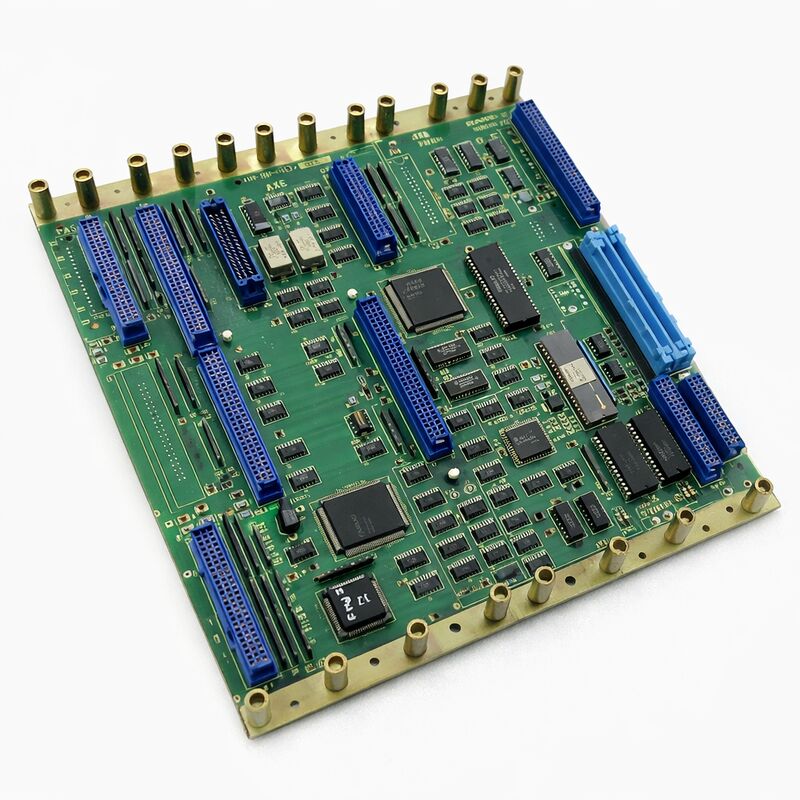

A20B-2001-0120 คือเมนบอร์ด PCB สำหรับคอนโทรลเลอร์ CNC ซีรีส์ 0 รุ่น D ของ FANUC — เมนบอร์ดขนาดครึ่งที่อยู่ตรงกลางสถาปัตยกรรมคอนโทรลเลอร์ 0-D มันอยู่ในตำแหน่งที่เฉพาะเจาะจงในลำดับเวลาของซีรีส์ 0 ของ FANUC: เป็นบอร์ดรุ่นกลางที่อยู่ระหว่างรุ่น 0-C ขนาดเต็มรุ่นก่อนหน้าและดีไซน์ขนาดครึ่งรุ่นหลังที่ตามมา
รุ่น 0-D ได้ปรับปรุงสถาปัตยกรรม 0-C ด้วยการอัปเดตความเร็วในการประมวลผล การรองรับอินเทอร์เฟซไดรฟ์แบบอนุกรม และความสามารถของระบบ ในขณะที่ยังคงสถาปัตยกรรมบอร์ดแบบกระจายพื้นฐานเดียวกันที่ทำให้ซีรีส์ 0 สามารถปรับเปลี่ยนได้
บทบาทของเมนบอร์ดคือด้านสถาปัตยกรรม ไม่ใช่แค่การคำนวณเท่านั้น มันคือแบ็คเพลนทางกายภาพและทางไฟฟ้าที่บอร์ดอื่นๆ ทั้งหมดในคอนโทรลเลอร์เสียบเข้า หน่วยความจำ, บอร์ดควบคุมแกน, บอร์ด I/O และบอร์ด PMC ทั้งหมดเชื่อมต่อกับ A20B-2001-0120 และสื่อสารผ่านมัน
เมนบอร์ดจะประสานงานบัสที่บอร์ดอุปกรณ์ต่อพ่วงเหล่านี้ใช้ร่วมกัน นอกจากนี้ยังรองรับโปรเซสเซอร์หลักที่รันซอฟต์แวร์ระบบปฏิบัติการ CNC และตีความโปรแกรม G-code และ M-code ที่ขับเคลื่อนเครื่องจักร
FANUC 0-D ถูกนำไปใช้ในเครื่องมือเครื่องจักรจำนวนมาก — ศูนย์กลึงในรูปแบบ 0-TD, ศูนย์เครื่องจักรในรูปแบบ 0-MD และรูปแบบ 0-WD, 0-PD ต่างๆ สำหรับการใช้งานเครื่องตัดลวดและเครื่องเจาะ หลายเครื่องเหล่านี้ยังคงใช้งานได้ดีในปัจจุบัน
A20B-2001-0120 คือส่วนประกอบที่ทำให้เครื่องจักรเหล่านี้ยังคงทำงานได้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2001-0120 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | เมนบอร์ด PCB (แบ็คเพลน/เมนบอร์ด) |
| ซีรีส์บอร์ด | A20B-2001 |
| ซีรีส์ | FANUC Series 0 Model D |
| รูปแบบ | ขนาดครึ่ง |
| การกำหนดค่า | 0-MD (ศูนย์เครื่องจักร), 0-TD (ศูนย์กลึง) |
| สถาปัตยกรรม | แบบกระจาย (บอร์ดอุปกรณ์ต่อพ่วงเสียบเข้า) |
| ช่องเสียบบอร์ดอุปกรณ์ต่อพ่วง | หน่วยความจำ, แกน, I/O, PMC |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม / แลกเปลี่ยน |
การทำความเข้าใจ A20B-2001-0120 หมายถึงการทำความเข้าใจสถาปัตยกรรมแบบกระจายของซีรีส์ 0
เมนบอร์ดไม่สามารถทำงานได้ด้วยตัวเอง มันไม่ได้มีวงจรควบคุมแกน อินเทอร์เฟซ I/O หรือหน่วยความจำด้วยตัวเอง
ฟังก์ชันเหล่านี้จัดการโดยบอร์ดอุปกรณ์ต่อพ่วงเฉพาะที่เสียบเข้ากับขั้วต่อของเมนบอร์ด
เมนบอร์ดจะกำหนดเส้นทางสัญญาณบัสระหว่างบอร์ดเหล่านั้น และจัดหาโปรเซสเซอร์และทรัพยากรนาฬิกาที่ใช้ร่วมกันที่จำเป็น
ในการกำหนดค่า 0-D ที่ง่ายที่สุด บอร์ดอุปกรณ์ต่อพ่วงสามบอร์ดจะมาพร้อมกับเมนบอร์ด: บอร์ดหน่วยความจำที่เก็บพารามิเตอร์ระบบและโปรแกรม; บอร์ดแกนที่ควบคุมไดรฟ์เซอร์โว; และบอร์ด I/O ที่เชื่อมต่อกับสายไฟภาคสนามของเครื่องจักร
โปรแกรม Ladder ของ PMC — ตรรกะอัตโนมัติของเครื่องจักร — ทำงานจากแคสเซ็ตต์ PMC หรือบอร์ด PMC เฉพาะ การกำหนดค่าที่ซับซ้อนยิ่งขึ้นจะเพิ่มโปรเซสเซอร์กราฟิกสำหรับฟังก์ชันการแสดงผลที่ได้รับการปรับปรุง บอร์ดแกนเพิ่มเติมสำหรับการควบคุมแกนที่ 5 และ 6 และบอร์ด CPU ย่อยสำหรับการควบคุมแบบซิงโครไนซ์หรือแบบหลายเส้นทาง
ความสามารถในการกำหนดค่านี้เป็นลักษณะเด่นของซีรีส์ 0
เมนบอร์ดเดียวกันสามารถใช้กับเครื่องกลึง 2 แกนแบบง่าย หรือศูนย์เครื่องจักร 6 แกนที่ซับซ้อนได้ เพียงแค่เปลี่ยนบอร์ดอุปกรณ์ต่อพ่วงที่ติดตั้ง ผู้ผลิตเครื่องจักรและผู้ใช้ปลายทางสามารถเพิ่มขีดความสามารถได้ตามความต้องการที่เพิ่มขึ้น
การระบุ "ขนาดครึ่ง" อธิบายถึงขนาดทางกายภาพของ A20B-2001-0120 เมื่อเทียบกับเมนบอร์ดซีรีส์ 0 รุ่นก่อนหน้า เมนบอร์ดขนาดเต็มรุ่นก่อนหน้าใช้พื้นที่ที่ใหญ่กว่าในแชสซีคอนโทรลเลอร์
การออกแบบขนาดครึ่งช่วยลดพื้นที่บอร์ดในขณะที่ยังคงความสามารถในการทำงานเต็มรูปแบบ — วิวัฒนาการทางวิศวกรรมที่ช่วยให้ตู้คอนโทรลเลอร์มีขนาดเล็กลงโดยไม่สูญเสียตัวเลือกการกำหนดค่าของระบบ
รูปแบบขนาดครึ่งยังลดจำนวนช่องเสียบขั้วต่อบนเมนบอร์ด ซึ่งจะกำหนดจำนวนสูงสุดของบอร์ดอุปกรณ์ต่อพ่วงที่สามารถเชื่อมต่อได้โดยตรง
สำหรับการกำหนดค่าที่ต้องการบอร์ดมากกว่าความจุโดยตรงของเมนบอร์ด บอร์ดเสริมหรือแบ็คเพลนส่วนขยายจะช่วยขยายระบบ
เอกสารของ FANUC สำหรับการกำหนดค่าเครื่องจักรเฉพาะจะระบุบอร์ดที่จำเป็นและวิธีการจัดเรียง
ความล้มเหลวของ A20B-2001-0120 มักจะแสดงอาการเป็นความล้มเหลวของคอนโทรลเลอร์โดยสมบูรณ์ — ระบบไม่เริ่มทำงาน หรือหยุดทำงานในช่วงต้นของลำดับการเริ่มต้นด้วยการแจ้งเตือนระบบ ก่อนที่จะสรุปว่าเมนบอร์ดล้มเหลว ควรมีการถอดและใส่บอร์ดอุปกรณ์ต่อพ่วงใหม่ ตรวจสอบหน้าสัมผัสขั้วต่อ และตรวจสอบแรงดันไฟฟ้าของแหล่งจ่ายไฟ ความล้มเหลวของเมนบอร์ดที่ดูเหมือนจะเกิดขึ้นหลายครั้งกลับกลายเป็นปัญหาที่ระดับขั้วต่อหรือปัญหาแหล่งจ่ายไฟ
เมื่อยืนยันว่าเมนบอร์ดเป็นแหล่งที่มาของความผิดปกติ สถานะการสำรองข้อมูลพารามิเตอร์จะมีความสำคัญอย่างยิ่ง
SRAM ของคอนโทรลเลอร์ 0-D — ซึ่งเก็บพารามิเตอร์ CNC, พารามิเตอร์ PMC และโปรแกรมชิ้นส่วนที่จัดเก็บ — โดยทั่วไปจะได้รับการสำรองข้อมูลด้วยแบตเตอรี่และอยู่ที่บอร์ดหน่วยความจำ ไม่ใช่ที่เมนบอร์ดเอง ในการกำหนดค่า 0-D ส่วนใหญ่ ข้อมูลบนบอร์ดหน่วยความจำจะยังคงอยู่หลังจากการเปลี่ยนเมนบอร์ดโดยไม่สูญเสียข้อมูล โดยมีเงื่อนไขว่าบอร์ดหน่วยความจำได้รับการจัดการอย่างถูกต้องระหว่างการสลับ
ขั้นตอนการสำรองข้อมูลและการกู้คืนเฉพาะจะขึ้นอยู่กับการกำหนดค่าของเครื่องจักร
คำถามที่ 1: คอนโทรลเลอร์ Series 0-D แสดงไฟ LED ทั้งหมดติดสว่างเมื่อเปิดเครื่อง แต่ไม่มีอะไรปรากฏบน CRT/จอแสดงผล CRT เองได้รับการยืนยันว่าทำงานได้ A20B-2001-0120 เป็นสาเหตุที่น่าจะเป็นไปได้หรือไม่?
ไฟ LED ทั้งหมดติดสว่างเมื่อเปิดเครื่องโดยไม่มีการเริ่มต้นจอแสดงผล สอดคล้องกับเมนบอร์ดที่ไม่สามารถดำเนินการตามลำดับการเริ่มต้นให้เสร็จสมบูรณ์ได้
อย่างไรก็ตาม อาการนี้อาจเกิดจากบอร์ดหน่วยความจำล้มเหลว — หากเมนบอร์ดไม่สามารถอ่านซอฟต์แวร์ระบบจากบอร์ดหน่วยความจำได้ ระบบจะหยุดทำงานในขั้นตอนนี้
ตรวจสอบขั้วต่อและการเสียบของบอร์ดหน่วยความจำก่อน หากบอร์ดหน่วยความจำเสียบเข้าที่อย่างถูกต้องและอาการยังคงอยู่ เมนบอร์ดคือผู้ต้องสงสัยหลัก
คำถามที่ 2: ได้รับ A20B-2001-0120 มาทดแทน มีการตั้งค่าใดๆ บนเมนบอร์ดเองที่ต้องถ่ายโอนจากของเดิมหรือไม่?
A20B-2001-0120 อาจมีสวิตช์ DIP หรือการตั้งค่าจัมเปอร์ที่กำหนดค่าตัวเลือกฮาร์ดแวร์ของคอนโทรลเลอร์ — จำนวนแกน ประเภทอินเทอร์เฟซ และการตั้งค่าระดับระบบที่คล้ายกัน ก่อนถอดบอร์ดเดิม ให้บันทึกหรือถ่ายรูปตำแหน่งสวิตช์และจัมเปอร์ทั้งหมดบนบอร์ดนั้น
บอร์ดทดแทนต้องตั้งค่าให้เหมือนกันทุกประการ การตั้งค่าที่ไม่ถูกต้องอาจทำให้เกิดการแจ้งเตือนหรือพฤติกรรมแกนที่ไม่ถูกต้อง แม้ว่าบอร์ดจะทำงานได้ดีก็ตาม
คำถามที่ 3: เครื่องจักรถูกเก็บไว้เป็นเวลาสองปี เมื่อเปิดเครื่อง พารามิเตอร์ทั้งหมดจะหายไปและคอนโทรลเลอร์แสดงข้อผิดพลาดหน่วยความจำ A20B-2001-0120 เป็นความผิดปกติหรือไม่?
การสูญเสียพารามิเตอร์หลังจากการจัดเก็บเป็นเวลานานเกือบตลอดเวลาบ่งชี้ว่าแบตเตอรี่สำรอง SRAM หมด — ไม่ใช่ความล้มเหลวของเมนบอร์ด
ในสถาปัตยกรรม 0-D แบตเตอรี่มักจะอยู่ที่บอร์ดหน่วยความจำ ตรวจสอบและเปลี่ยนแบตเตอรี่บนบอร์ดหน่วยความจำ
กู้คืนพารามิเตอร์จากการสำรองข้อมูล หากปัญหายังคงอยู่หลังจากเปลี่ยนแบตเตอรี่เท่านั้น จึงควรตรวจสอบเมนบอร์ด
คำถามที่ 4: A20B-2001-0120 เข้ากันได้กับคอนโทรลเลอร์ซีรีส์ 0-C หรือ 0-F หรือไม่?
ซีรีส์ 0 ใช้แนวคิดสถาปัตยกรรมที่คล้ายคลึงกันในรุ่น C, D และ F แต่เมนบอร์ดไม่สามารถสลับเปลี่ยนกันได้ระหว่างรุ่น
การจัดเรียงขั้วต่อ จังหวะบัส และความเข้ากันได้ของโปรเซสเซอร์แตกต่างกัน
A20B-2001-0120 ออกแบบมาสำหรับรุ่น 0-D โดยเฉพาะ การติดตั้งในแชสซี 0-C หรือ 0-F อาจส่งผลให้ขั้วต่อทางกายภาพไม่ตรงกันหรือไม่เข้ากันทางไฟฟ้า
ควรจับคู่เมนบอร์ดกับรุ่นคอนโทรลเลอร์เฉพาะเสมอ
คำถามที่ 5: เครื่องจักร 0-D ยังคงอยู่ในสายการผลิต แต่ระบบอิเล็กทรอนิกส์ควบคุมเริ่มเก่า เมื่อใดควรเปลี่ยนเมนบอร์ดเทียบกับการปรับปรุงใหม่?
การปรับปรุงระดับบอร์ด — การเปลี่ยนตัวเก็บประจุอิเล็กโทรไลต์ แบตเตอรี่ และส่วนประกอบแบบพาสซีฟที่เสื่อมสภาพ — ช่วยยืดอายุการใช้งานได้อย่างมากสำหรับบอร์ดที่ทำงานได้แต่แสดงอาการที่เกี่ยวข้องกับอายุ เช่น การรีเซ็ตเป็นครั้งคราว
การเปลี่ยนเมนบอร์ดทั้งหมดจะเหมาะสมเมื่อบอร์ดมีความล้มเหลวของส่วนประกอบที่ได้รับการยืนยันซึ่งไม่คุ้มค่าที่จะซ่อมแซม หรือเมื่อมีอะไหล่ที่ปรับปรุงใหม่ที่ผ่านการทดสอบแล้ว และความเสี่ยงในการผลิตจากการใช้บอร์ดเดิมที่เก่าเกินไปเป็นที่ยอมรับไม่ได้
การเก็บ A20B-2001-0120 สำรองที่ผ่านการทดสอบไว้ในสถานที่คือการลดความเสี่ยงที่ปฏิบัติได้มากที่สุดสำหรับเครื่องจักร 0-D ที่มีความสำคัญต่อการผลิต
