| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2000-0175 |
หมายเลขชิ้นส่วน: A20B-2000-0175
ผู้ผลิต: FANUC Corporation (Japan)
ประเภทผลิตภัณฑ์: Master Control PCB (Motherboard)
โปรเซสเซอร์: 32-bit Intel 486
สถาปัตยกรรม: สถาปัตยกรรมแบบแยกส่วน (กระจาย)
ระบบที่รองรับ: FANUC FS0-C, FS0-D, FS-0MD, FS-0TD (Zero-C / Zero-D)
การกำหนดค่าที่รองรับ: 0-T, 0-M, 0-W, 0-P, 0-G
รุ่นก่อนหน้า: A20B-2000-0170

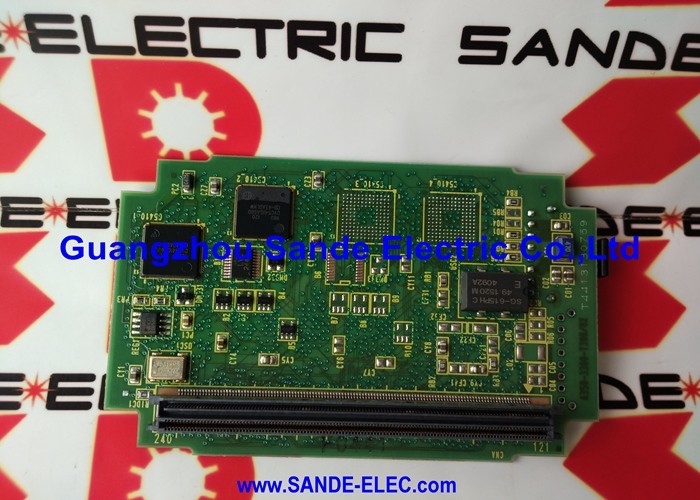

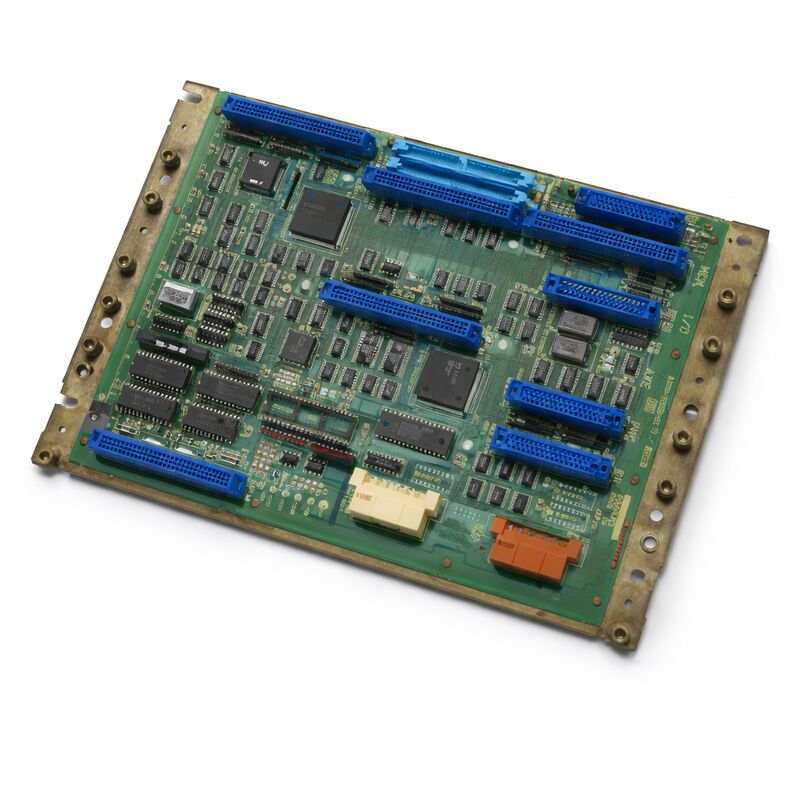

A20B-2000-0175 คือ Master Control PCB แบบ 32 บิตสำหรับระบบ CNC Series Zero-C และ Zero-D ของ FANUC เป็นรุ่นต่อจาก A20B-2000-0170 โดยใช้สถาปัตยกรรมพื้นฐานเดียวกัน แต่มีการใช้โปรเซสเซอร์ Intel 486 ที่เร็วกว่าแทนโปรเซสเซอร์ของบอร์ดรุ่นก่อนหน้า
การอัปเกรดความเร็วในการประมวลผลช่วยปรับปรุงประสิทธิภาพเวลาวงจร (cycle time) และการตอบสนองของ CNC โดยไม่จำเป็นต้องเปลี่ยนแปลงการกำหนดค่าบอร์ดอุปกรณ์ต่อพ่วงของคอนโทรลเลอร์
เช่นเดียวกับรุ่นก่อนหน้า A20B-2000-0175 เป็นบอร์ดขนาดครึ่งตัวที่ทำหน้าที่เป็น Backplane และ Central Processor สำหรับคอนโทรลเลอร์ Zero-C ทั้งหมด
บอร์ดอุปกรณ์ต่อพ่วงทั้งหมด — การ์ดหน่วยความจำ, บอร์ดควบคุมแกน, บอร์ด I/O และตัวเลือกโปรเซสเซอร์กราฟิกและ PMC-M card — จะเสียบเข้ากับ Master Board นี้หรือเชื่อมต่อผ่าน Master Board Master Board จะประสานงานทั้งหมดนี้ จัดการการประมาณค่า CNC (interpolation), การประมวลผลโปรแกรม และการสื่อสารระหว่างแต่ละระบบย่อย
แพลตฟอร์ม Zero-C ซึ่งสร้างขึ้นรอบๆ บอร์ดนี้ เป็นหนึ่งในรุ่นคอนโทรลเลอร์ที่ FANUC นำไปใช้งานอย่างแพร่หลายที่สุด
ความสามารถในการกำหนดค่าที่ยอดเยี่ยม — ครอบคลุมการกลึง, การกัด, EDM, การเจียร, เครื่องเจาะ และเครื่องจักรประเภทอื่นๆ จากแพลตฟอร์มฮาร์ดแวร์เดียวกัน — ทำให้เป็นตัวเลือกสำหรับผู้ผลิตเครื่องมือเครื่องจักรจำนวนมาก
เครื่องจักรที่ใช้คอนโทรลเลอร์นี้ยังคงดำเนินการผลิตอยู่ทั่วโลก A20B-2000-0175 คือชิ้นส่วนที่ทำให้เครื่องจักรเหล่านี้ยังคงทำงานได้เมื่อ Master Board เสียหาย
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2000-0175 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | Master Control PCB (Motherboard) |
| โปรเซสเซอร์ | 32-bit Intel 486 |
| รูปแบบบอร์ด | ขนาดครึ่งตัว, ติดตั้งบนพื้นผิว |
| สถาปัตยกรรม | แยกส่วน (กระจาย) ไปยังบอร์ดอุปกรณ์ต่อพ่วง |
| ระบบที่รองรับ | FS0-C, FS0-D, FS-0MC, FS-0TC, FS-0MD, FS-0TD |
| การกำหนดค่า | 0-T, 0-M, 0-W, 0-P, 0-G |
| รุ่นก่อนหน้า | A20B-2000-0170 |
| การควบคุมแกน | 2 ถึง 4 แกน (ขึ้นอยู่กับบอร์ดแกนที่ติดตั้ง) |
| แหล่งกำเนิด | Japan |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ความแตกต่างหลักของฮาร์ดแวร์ระหว่าง A20B-2000-0175 และรุ่นก่อนหน้าคือโปรเซสเซอร์ -0175 ใช้โปรเซสเซอร์ Intel 486 ซึ่งให้การปรับปรุงปริมาณงานการประมวลผลที่วัดผลได้เมื่อเทียบกับ CPU ของบอร์ดรุ่นก่อนหน้า
ในแง่ของ CNC การปรับปรุงการประมวลผลนี้แสดงออกมาในรูปของการประมาณค่าที่เร็วขึ้น — เวลาวงจรที่สั้นลงสำหรับโปรแกรมการเคลื่อนไหวเดียวกัน
บนเครื่องจักรที่รันโปรแกรมการขึ้นรูปที่ซับซ้อนพร้อมการเคลื่อนไหวแบบแบ่งส่วนสั้นๆ จำนวนมาก พื้นที่ประมวลผลเพิ่มเติมช่วยให้คอนโทรลเลอร์สามารถมองไปข้างหน้าได้ไกลขึ้นและประมาณค่าได้ราบรื่นยิ่งขึ้น
486 ยังจัดการการสื่อสารกับบอร์ดอุปกรณ์ต่อพ่วงได้เร็วขึ้น ลดความล่าช้าในวงจรควบคุมโดยรวม
การปรับปรุงนี้มีความสำคัญโดยไม่ก่อให้เกิดการหยุดชะงัก ระบบนิเวศของบอร์ดอุปกรณ์ต่อพ่วง — บอร์ดหน่วยความจำ, บอร์ดแกน, บอร์ด I/O — ยังคงเข้ากันได้
คอนโทรลเลอร์ที่รัน -0170 สามารถอัปเกรดเป็น -0175 ได้โดยการเปลี่ยน Master Board และย้ายโมดูล SMD (หากมี) โดยที่บอร์ดอุปกรณ์ต่อพ่วงเข้ากันได้กับเวลาของโปรเซสเซอร์ที่เร็วกว่า
Master Board ของ Zero-C เป็นศูนย์กลางของสถาปัตยกรรมการประมวลผลแบบแยกส่วน Master Board เองจะจัดการ NC Kernel — การคำนวณการประมาณค่า, การแยกวิเคราะห์โปรแกรม, การจัดการพิกัด บอร์ดแกนที่ติดตั้งบน Master Board จะรัน Digital Servo Interface แปลงตำแหน่งที่คำนวณโดย NC ให้เป็นคำสั่ง Pulse-Width ที่ขับเคลื่อน Servo Amplifier
บอร์ดหน่วยความจำจะเก็บโปรแกรมระบบ, พารามิเตอร์ และโปรแกรม NC
บอร์ด I/O จะเชื่อมต่อสายไฟภาคสนามของเครื่องจักร — เซ็นเซอร์, โซลินอยด์, สวิตช์
การแยกฟังก์ชันนี้เป็นการตัดสินใจโดยเจตนา แต่ละบอร์ดจะจัดการงานเฉพาะของตนเองโดยไม่แข่งขันกับบอร์ดอื่นเพื่อเวลาประมวลผล
ระบบยังสามารถบำรุงรักษาได้: บอร์ดแกนที่เสียจะไม่ทำให้ NC หยุดทำงาน และบอร์ดหน่วยความจำที่เสียสามารถเปลี่ยนได้โดยไม่กระทบ Master Board
การกำหนดค่าขั้นต่ำสำหรับระบบ Zero-C ที่ใช้งานได้คือสามบอร์ด: Master Board, Memory Board, Axis Board และ I/O Board — โดยทั่วไปเครื่องจักรจะรวมถึง PC Cassette สำหรับการสื่อสาร DNC
การกำหนดค่าที่ใหญ่ขึ้นจะเพิ่มระบบย่อยโปรเซสเซอร์กราฟิกสำหรับการแสดงผลที่ได้รับการปรับปรุง, บอร์ด PMC-M สำหรับโปรแกรม Ladder ที่ซับซ้อนยิ่งขึ้น และบอร์ดแกนเพิ่มเติมสำหรับแกนที่ 5 หรือ 6
A20B-2000-0175 คือชิ้นส่วนทดแทนที่กำหนดไว้สำหรับ A20B-2000-0170 ในการกำหนดค่าส่วนใหญ่ -0175 จะรองรับบอร์ดอุปกรณ์ต่อพ่วงเดียวกันและโมดูล SMD เดียวกัน (ถ้ามี) เช่นเดียวกับ -0170 เมื่อเปลี่ยน -0170 ด้วย -0175 บอร์ดอุปกรณ์ต่อพ่วงจะยังคงอยู่ที่เดิมและโมดูล SMD จะถูกย้ายหากมี
ข้อกำหนดความเข้ากันได้หลักที่ต้องตรวจสอบก่อนการเปลี่ยนคือเวอร์ชันซอฟต์แวร์ระบบ
-0175 ใช้การแก้ไขฮาร์ดแวร์ที่ใหม่กว่า ซอฟต์แวร์ระบบบน Memory Board ต้องเข้ากันได้กับการแก้ไขบอร์ด -0175
ในกรณีส่วนใหญ่จะไม่ใช่ปัญหา แต่คอนโทรลเลอร์ที่รันซอฟต์แวร์ระบบ Zero-C เวอร์ชันแรกๆ อาจต้องมีการอัปเดตซอฟต์แวร์ระบบเมื่อเปลี่ยนไปใช้ -0175
Q1: เครื่อง Zero-C บูตขึ้นมา แต่เวลาวงจรดูเหมือนจะช้ากว่าที่คาดไว้ เป็นไปได้หรือไม่ว่า Master Board ทำงานต่ำกว่าประสิทธิภาพที่ตั้งไว้?
เวลาวงจรที่ช้าในระบบ Zero-C อาจเกิดจากพารามิเตอร์ Look-ahead ที่ไม่ถูกต้อง, วงจรนาฬิกาที่เสื่อมสภาพบน Master Board หรือภาระการขัดจังหวะที่มากเกินไปจากบอร์ดอุปกรณ์ต่อพ่วง ตรวจสอบหน้าจอวินิจฉัยของคอนโทรลเลอร์เพื่อดูตัวบ่งชี้ Processor Busy
หาก Oscillator ของนาฬิกาบนบอร์ดเสื่อมสภาพ อาจทำงานต่ำกว่าความถี่ที่กำหนด — สิ่งนี้จะทำให้เกิดการชะลอตัวที่สม่ำเสมอและทำซ้ำได้ แทนที่จะเป็นข้อผิดพลาดที่ไม่ต่อเนื่อง
การเปลี่ยนบอร์ดเป็นวิธีแก้ไขที่เชื่อถือได้เพียงวิธีเดียวสำหรับวงจรนาฬิกาที่เสีย
Q2: หลังจากเปลี่ยน -0170 ด้วย -0175 เครื่องจักรเริ่มทำงาน แต่ Axis Board ไม่ได้รับการยอมรับ อะไรคือสาเหตุที่เป็นไปได้?
ความล้มเหลวในการยอมรับ Axis Board หลังจากการเปลี่ยน Master Board มักบ่งชี้ถึงความไม่เข้ากันของเวลาหรือการแก้ไขฮาร์ดแวร์ระหว่าง -0175 และ Axis Board ยืนยันว่าการแก้ไข Axis Board อยู่ในช่วงความเข้ากันได้สำหรับ -0175
ตรวจสอบการเชื่อมต่อ Backplane ระหว่าง Master Board และ Axis Board นอกจากนี้ ให้ตรวจสอบว่าสวิตช์การกำหนดค่าใดๆ บน Axis Board ถูกตั้งค่าอย่างถูกต้องสำหรับจำนวนแกนของระบบ
Q3: เครื่อง Zero-C เปิดเครื่อง แต่หน้าจอยังคงว่างเปล่าหลังจากแฟลชเริ่มต้น บอร์ดอื่นๆ ดูเหมือนปกติ เป็นไปได้หรือไม่ว่า Master Board มีข้อผิดพลาด?
หน้าจอว่างเปล่าหลังจากการเริ่มต้นครั้งแรกโดยทั่วไปหมายความว่า NC Processor ยังไม่เสร็จสิ้นลำดับการบูต
นี่อาจเป็น Master Board เอง หรือ Memory Board ที่ Master Board พยายามโหลดซอฟต์แวร์จากมา
สังเกต LED วินิจฉัยบน Master Board เพื่อดูสถานะลำดับการบูต บอร์ดที่หยุดกลางคันด้วยรูปแบบ LED ที่เฉพาะเจาะจงบ่งชี้ถึงตำแหน่งข้อผิดพลาดที่กำหนดไว้ในแผนผังการวินิจฉัยของ FANUC
บอร์ดที่ไม่แสดงกิจกรรม LED เลยบ่งชี้ถึงข้อผิดพลาดของโปรเซสเซอร์หรือแหล่งจ่ายไฟบน Master Board
Q4: A20B-2000-0175 สามารถใช้แทนกันได้ระหว่างเครื่อง 0MC และ 0TD หรือไม่?
ฮาร์ดแวร์ Master Board เหมือนกันสำหรับทุกรูปแบบของ Zero-C สิ่งที่แตกต่างกันระหว่างประเภทเครื่องจักรคือซอฟต์แวร์ระบบ, Axis Board และพารามิเตอร์ — ไม่ใช่ Master Board
บอร์ดจาก 0MC สามารถใช้กับ 0TD ได้ และในทางกลับกัน โดยที่บอร์ดอุปกรณ์ต่อพ่วง, ซอฟต์แวร์ระบบ และพารามิเตอร์เหมาะสมกับเครื่องเป้าหมาย
ควรเรียกคืนข้อมูลสำรองของเครื่องเป้าหมายเสมอหลังจากการเปลี่ยน Master Board ใดๆ
Q5: บอร์ด -0175 ถูกซื้อมาเป็นอะไหล่ที่ผ่านการทดสอบ ควรจัดเก็บอย่างไรเพื่อรักษาสภาพ?
จัดเก็บในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิตเดิมหรือบรรจุภัณฑ์ทดแทนที่อุณหภูมิห้องที่คงที่ เก็บให้ห่างจากความชื้น, แสงแดดโดยตรง และอุณหภูมิที่สูงหรือต่ำเกินไป
ติดป้ายบนถุงด้วยหมายเลขชิ้นส่วนและวันที่ทดสอบ ทุกๆ สองสามปี ให้ตรวจสอบหน้าสัมผัสของบอร์ดเพื่อดูการเกิดออกซิเดชัน
หากบอร์ดมีแบตเตอรี่สำรอง SRAM ให้ตรวจสอบและเปลี่ยนแบตเตอรี่ก่อนที่บอร์ดจะถูกนำไปใช้งาน — แบตเตอรี่ที่เสียระหว่างการจัดเก็บจะไม่ส่งผลกระทบต่อตัวบอร์ดเอง แต่หมายความว่าข้อมูล SRAM จะไม่คงอยู่หากบอร์ดถูกเปิดใช้งานพร้อมกับข้อมูลใน SRAM
