| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-2000-0170 |
หมายเลขชิ้นส่วน: A20B-2000-0170
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: Master Control PCB (เมนบอร์ด)
สถาปัตยกรรม: 32 บิต, สถาปัตยกรรมแบบแยกส่วน
ระบบที่รองรับ: FANUC Series 0MC, 0TC, 0MD, 0TD (Zero-C)
การกำหนดค่าที่รองรับ: 0-T, 0-M, 0-W, 0-P, 0-G
สถานะการผลิต: เลิกผลิตแล้ว; รุ่นที่ใช้แทนคือ A20B-2000-0175
น้ำหนัก: 5.36 ปอนด์ (ประมาณ 2.43 กก.)

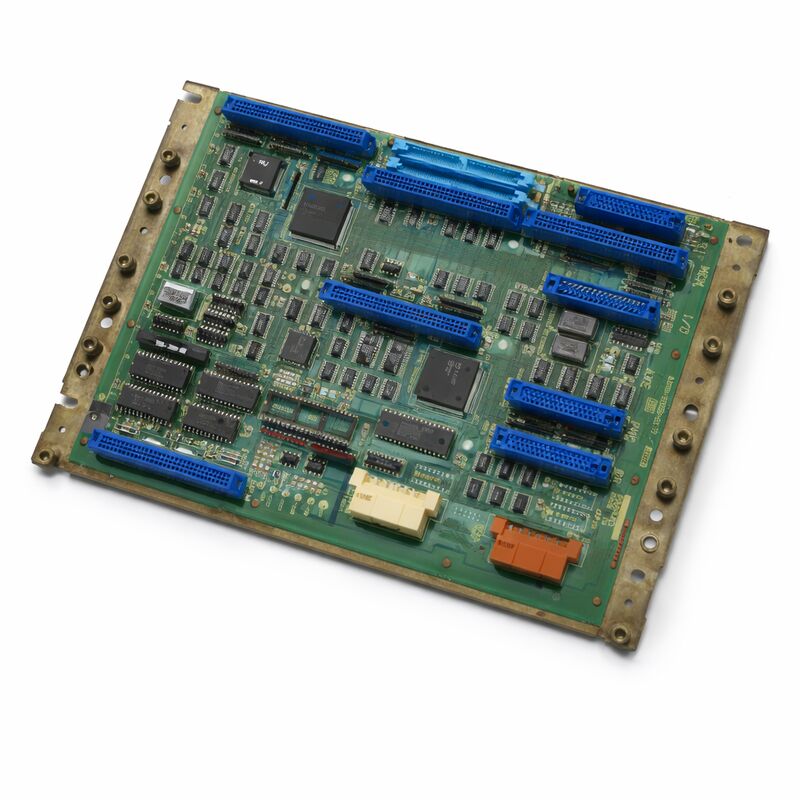

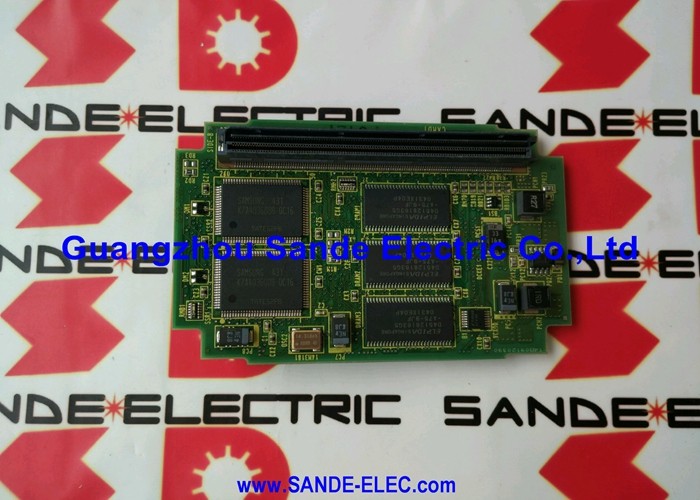

A20B-2000-0170 คือ Master Control PCB — เมนบอร์ด — สำหรับ FANUC Series Zero-C CNC controller เป็นบอร์ดกลางที่ใช้สร้าง Zero-C controller ทั้งหมด ในคำศัพท์ของ FANUC นี่คือ 32-bit PCB หลักที่กำหนดรุ่นและความสามารถของแพลตฟอร์ม Zero-C
Zero-C เป็นหนึ่งใน CNC controller รุ่นที่ประสบความสำเร็จและใช้งานอย่างแพร่หลายที่สุดของ FANUC
พบได้ในเครื่องกลึง (0TC, 0TD), เครื่องกัด (0MC, 0MD) และเครื่องจักรประเภทอื่นๆ อีกมากมายในอุตสาหกรรมเครื่องมือกลทั่วโลกในช่วงที่ผลิตขึ้น
ผลลัพธ์คือมีเครื่องจักร Zero-C จำนวนมหาศาลที่ยังคงทำงานในโรงงานผลิตทั่วโลก เมื่อเมนบอร์ดของคอนโทรลเลอร์เหล่านี้เสีย A20B-2000-0170 คือชิ้นส่วนทดแทนที่จะทำให้กลับมาใช้งานได้
บอร์ดมีขนาดครึ่งหนึ่ง — เล็กกว่าเมนบอร์ดรุ่น 0-B รุ่นก่อนหน้า
ทำหน้าที่เป็นแบคเพลนสำหรับ peripheral cards แบบเสียบของ Zero-C การกำหนดค่าขั้นต่ำต้องใช้ peripheral boards สามตัว: memory card, axis card และ I/O card การกำหนดค่าที่ใหญ่ขึ้นจะเพิ่ม graphics processor, PMC-M card, additional axis boards สำหรับแกนที่ 5 และ 6 และ PC cassette สำหรับการสื่อสาร DNC
ความสามารถในการขยายตัวนี้ — การใช้เมนบอร์ดเดียวกันกับเครื่องจักรที่กำหนดค่าได้หลากหลาย — ทำให้ Zero-C เป็นแพลตฟอร์มที่สามารถกำหนดค่าได้สูงสำหรับผู้ผลิตเครื่องจักร
บอร์ดนี้ถูกเลิกผลิตโดย FANUC รุ่นที่ใช้แทนคือ A20B-2000-0175
เมื่อจัดหา โปรดยืนยันความเข้ากันได้กับ peripheral cards และ system software ที่ติดตั้งอยู่ก่อนทำการสั่งซื้อ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-2000-0170 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | Master Control PCB (เมนบอร์ด) |
| ซีรีส์คอนโทรลเลอร์ | FANUC Series Zero-C (0C) |
| ระบบที่รองรับ | 0MC, 0TC, 0MD, 0TD |
| การกำหนดค่า | 0-T, 0-M, 0-W, 0-P, 0-G |
| สถาปัตยกรรม | 32 บิต, การประมวลผลแบบแยกส่วน (กระจาย) |
| ขนาดบอร์ด | ครึ่งขนาด (เล็กกว่าบอร์ด 0-B รุ่นก่อนหน้า) |
| หมายเลขชิ้นส่วนที่ใช้แทน | A20B-2000-0175 |
| น้ำหนัก | 5.36 ปอนด์ (ประมาณ 2.43 กก.) |
| สถานะการผลิต | เลิกผลิตโดยผู้ผลิต |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
ลักษณะการออกแบบที่โดดเด่นของ A20B-2000-0170 คือสถาปัตยกรรมแบบแยกส่วน ต่างจากเมนบอร์ด CNC ของ FANUC รุ่นก่อนหน้าที่รวมการประมวลผลส่วนใหญ่ไว้ในบอร์ดขนาดใหญ่เพียงบอร์ดเดียว เมนบอร์ด Zero-C จะกระจายการประมวลผลไปยัง peripheral boards ผ่านแบคเพลนที่ใช้ร่วมกัน
เมนบอร์ดจัดการฟังก์ชัน CNC หลัก — ตัวแปลโปรแกรม NC, การคำนวณการประมาณค่า และการจัดการพิกัด Axis board จัดการการสร้างคำสั่งเซอร์โวและการประมวลผลการตอบกลับสำหรับแกนที่ได้รับมอบหมาย
Memory board จัดการการจัดเก็บและเรียกคืนโปรแกรม PMC-M card (เมื่อติดตั้ง) จัดการ ladder logic ของเครื่องจักรอย่างอิสระ
การกระจายการประมวลผลนี้ให้ประโยชน์ในทางปฏิบัติหลายประการ แต่ละบอร์ดสามารถปรับให้เหมาะสมกับฟังก์ชันเฉพาะของตนเองได้
Axis board ที่เสียจะไม่ทำให้ฟังก์ชัน NC ทั้งหมดหยุดทำงาน และสถาปัตยกรรมแบบโมดูลาร์ช่วยให้เมนบอร์ดเดียวกันสามารถรองรับการกำหนดค่าได้ตั้งแต่ 2 แกนแบบง่ายๆ ไปจนถึงการกัด 5 แกนที่ซับซ้อน — เพียงแค่เปลี่ยนส่วนผสมของ peripheral boards ที่เสียบเข้ากับแบคเพลน
ความสามารถในการกำหนดค่าของ Zero-C นั้นน่าทึ่งมากสำหรับยุคนั้น เมนบอร์ด A20B-2000-0170 เดียวกันสามารถรองรับเครื่องกลึงแบบ gang tool อย่างง่ายที่มี 2 แกนและแกนหมุนแบบอนุกรม หรือเครื่องกลึง-กัดที่ซับซ้อนพร้อม 5 แกน, แกน C, เครื่องมือแบบมีชีวิต และการควบคุม tailstock
การเลือก peripheral board, การกำหนดค่าพารามิเตอร์ และเวอร์ชันของ system software เป็นตัวกำหนดความสามารถของการติดตั้งใดๆ
ความสามารถในการกำหนดค่านี้หมายความว่า Zero-C ปรากฏบนเครื่องจักรจากผู้ผลิตเครื่องจักรหลายร้อยรายในทุกสาขาการผลิต
การกำหนดค่า 0-T ใช้สำหรับเครื่องกลึง การกำหนดค่า 0-M ใช้สำหรับเครื่องกัด
การกำหนดค่า 0-W ใช้สำหรับเครื่องจักร EDM แบบลวด การกำหนดค่า 0-P ใช้สำหรับเครื่องเจาะ การกำหนดค่า 0-G ใช้สำหรับเครื่องเจียระไน
ทั้งหมดทำงานจากแพลตฟอร์มเมนบอร์ดเดียวกัน
ผลลัพธ์ที่ใช้งานได้จริงสำหรับการบำรุงรักษาคือบอร์ด A20B-2000-0170 ทดแทนสามารถถ่ายโอนระหว่างเครื่องจักรที่มีคอนโทรลเลอร์รุ่นเดียวกันได้ โดยที่ peripheral boards และ system software ถูกจับคู่ถูกต้อง
บอร์ดจาก 0MC ที่ปลดประจำการแล้วสามารถใช้ทดแทนได้ใน 0TC ที่กำลังทำงานอยู่ หากยืนยันความเข้ากันได้ของฮาร์ดแวร์และซอฟต์แวร์
เมนบอร์ดไม่มีข้อมูลเฉพาะของเครื่องจักรด้วยตัวเอง — เป็นบอร์ดประมวลผล ข้อมูลเฉพาะของเครื่องจักร (พารามิเตอร์, โปรแกรม, PMC ladder, tool offsets) จะถูกเก็บไว้ใน SRAM และ FROM ของ memory board
เมื่อเปลี่ยน A20B-2000-0170 ข้อมูลเหล่านี้จะยังคงอยู่บน memory board ซึ่งโดยทั่วไปจะยังคงติดตั้งอยู่
อย่างไรก็ตาม การสำรองข้อมูลก่อนการบำรุงรักษาอย่างสมบูรณ์ไปยัง memory card หรืออุปกรณ์ภายนอกเป็นแนวทางปฏิบัติที่ถูกต้องเสมอ
หากแบตเตอรี่ SRAM มีอายุการใช้งานใกล้หมดและคายประจุระหว่างการเปลี่ยนบอร์ด เนื้อหา SRAM อาจสูญหายไปแม้ว่า memory board จะยังคงติดตั้งอยู่
การสำรองข้อมูลที่ทราบว่าใช้งานได้ดีจะทำให้การสูญหายนั้นสามารถกู้คืนได้ แทนที่จะเป็นวิกฤต
หลังจากการเปลี่ยนคอนโทรลเลอร์ควรจะเสร็จสิ้นลำดับการเริ่มต้นปกติและโหลดโปรแกรมและพารามิเตอร์ที่เก็บไว้ก่อนหน้านี้จาก memory board โดยไม่มีปัญหา — โดยที่บอร์ดทดแทนเข้ากันได้กับ peripheral boards และ system software เวอร์ชันที่ติดตั้งอยู่
Q1: คอนโทรลเลอร์ Zero-C แสดง RAM parity alarm เมื่อเริ่มต้นทำงาน บอร์ดอื่นๆ ดูปกติ เป็นความผิดพลาดของเมนบอร์ดหรือไม่?
RAM parity alarm ในระบบ Zero-C บ่งชี้ถึงความผิดพลาดของหน่วยความจำ แต่หน่วยความจำอาจอยู่ที่ memory board แทนที่จะเป็นเมนบอร์ด
ตรวจสอบว่า alarm อ้างอิงถึงที่อยู่หน่วยความจำใด — เอาต์พุตการวินิจฉัยของคอนโทรลเลอร์จะระบุว่าความผิดพลาดอยู่ที่ common RAM, NC RAM หรือ PMC RAM
หากความผิดพลาดอ้างอิงถึง RAM ของเมนบอร์ดเอง เมนบอร์ดน่าสงสัย
หากอ้างอิงถึง RAM ของ memory board ควรตรวจสอบ memory board ก่อน
Q2: เครื่องจักรมีการกำหนดค่า 0TC สามารถใช้ A20B-2000-0170 จากเครื่อง 0MC ทดแทนได้หรือไม่?
ใช่ ฮาร์ดแวร์เมนบอร์ดใช้ร่วมกันได้กับการกำหนดค่า 0TC และ 0MC
ความแตกต่างระหว่างการกำหนดค่าเครื่องกลึงและเครื่องกัดถูกกำหนดโดย axis board, system software และพารามิเตอร์ — ไม่ใช่เมนบอร์ดเอง
เมนบอร์ดจาก 0MC สามารถใช้กับการติดตั้ง 0TC ได้ โดยที่ peripheral boards เข้ากันได้และ system software ถูกโหลดอย่างถูกต้อง
สำรองข้อมูลระบบที่ติดตั้งไว้เสมอ ก่อนที่จะพยายามเปลี่ยน
Q3: A20B-2000-0170 เปิดเครื่องแล้ว แต่หน้าจอแสดงผลเป็นสีขาวโดยไม่มีข้อความเริ่มต้นคอนโทรลเลอร์ เกิดอะไรขึ้น?
หน้าจอสีขาวเมื่อเริ่มต้นทำงานโดยทั่วไปบ่งชี้ว่าระบบกราฟิกได้รับสัญญาณแล้ว แต่ NC processor ยังไม่ได้เริ่มทำงาน หรือหยุดทำงานในช่วงต้นของลำดับการบูต ตรวจสอบรูปแบบ LED alarm ที่มองเห็นได้บนเมนบอร์ด — สิ่งเหล่านี้ให้ข้อมูลการวินิจฉัยเบื้องต้น
สาเหตุทั่วไป ได้แก่ memory board เสีย, เนื้อหา FROM เสียหาย หรือความผิดพลาดในวงจรโปรเซสเซอร์ของเมนบอร์ดเอง
ตรวจสอบการเชื่อมต่อ peripheral board และยืนยันว่า memory board เสียบแน่นดีแล้ว
Q4: บอร์ดรุ่นที่ใช้แทน A20B-2000-0175 สามารถใช้ทดแทน A20B-2000-0170 ได้โดยตรงหรือไม่?
รุ่น -0175 เป็นรุ่นที่ใช้แทน -0170 ที่กำหนดไว้ แต่ควรยืนยันความสามารถในการแลกเปลี่ยนโดยตรงสำหรับการติดตั้งเฉพาะ
บอร์ดรุ่นที่ใช้แทนในซีรีส์ Zero-C ของ FANUC โดยทั่วไปจะแก้ไขการปรับปรุงฮาร์ดแวร์ในขณะที่ยังคงความเข้ากันได้ในการทำงาน แต่ควรตรวจสอบเวอร์ชันของ system software และการกำหนดค่า peripheral board กับช่วงความเข้ากันได้ของ -0175 ก่อนการติดตั้ง
ติดต่อผู้ผลิตเครื่องจักรหรือองค์กรบริการ FANUC ที่มีคุณสมบัติเพื่อยืนยันเฉพาะสำหรับการกำหนดค่าของคุณ
Q5: เครื่องจักร Zero-C แสดง servo alarm หลังจากเปลี่ยนเมนบอร์ดด้วยอะไหล่ที่ทดสอบแล้ว Axis boards ไม่ได้ถูกเปลี่ยน อะไรคือสาเหตุ?
Servo alarm ที่ปรากฏขึ้นหลังจากเปลี่ยนเมนบอร์ดเท่านั้น บ่งชี้ถึงปัญหาการสื่อสารระหว่างเมนบอร์ดใหม่กับ axis boards ที่มีอยู่
ตรวจสอบว่าเมนบอร์ดเสียบแน่นในแบคเพลนแล้ว และการเชื่อมต่อระหว่างบอร์ดทั้งหมดเข้าที่แล้ว
ตรวจสอบด้วยว่า system parameters — โดยเฉพาะ servo interface parameters — ยังคงอยู่บน memory board
หากพารามิเตอร์สูญหายระหว่างการเปลี่ยน การกู้คืนจากข้อมูลสำรองและการป้อน servo parameters ใหม่ควรจะแก้ไข alarm ได้
