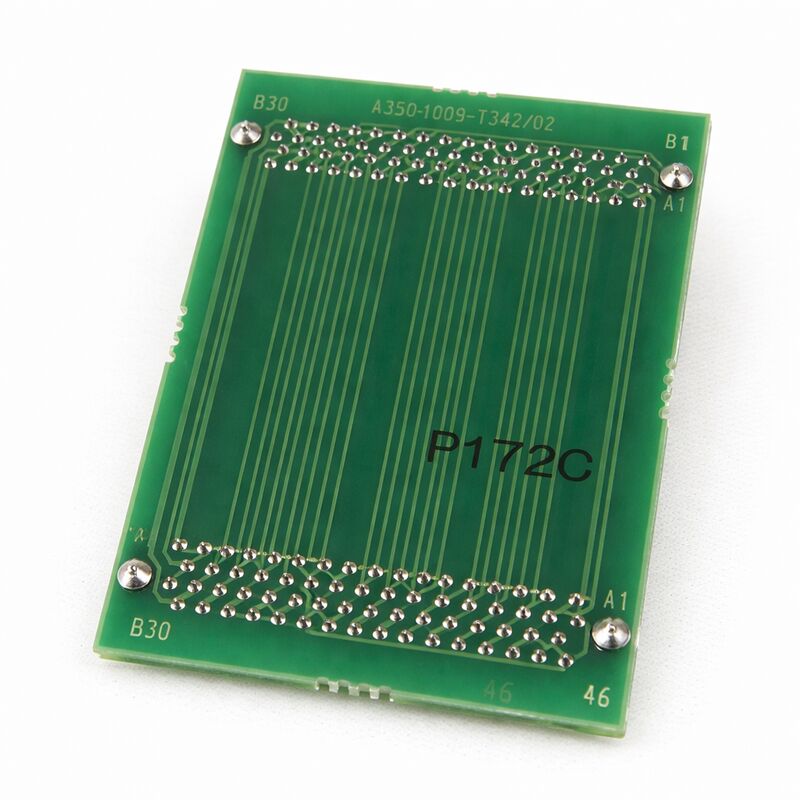

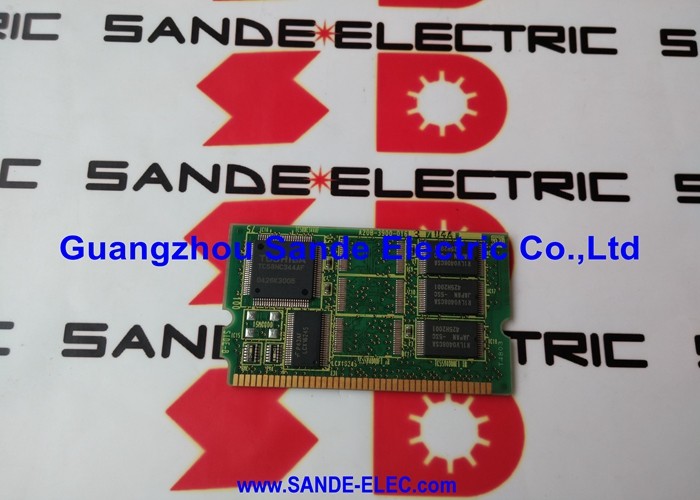

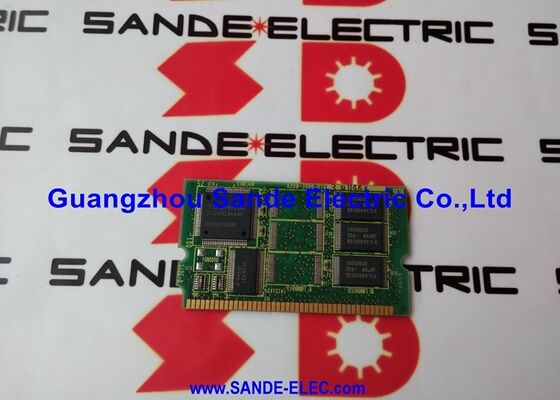

บอร์ดเชื่อมต่อในตระกูล A20B-1009 จัดการการกำหนดเส้นทางสัญญาณและการเชื่อมต่อทางไฟฟ้าระหว่างส่วนการทำงานของระบบ CNC ของ FANUC — เชื่อมโยงบอร์ด CPU, อินเทอร์เฟซเซอร์โว, I/O และโมดูลแสดงผลที่จุดที่กำหนดในสถาปัตยกรรมการควบคุม พวกเขาไม่ได้รันซอฟต์แวร์หรือทำการตัดสินใจในการควบคุม เป็นชั้นสายไฟทางกายภาพในรูปแบบ PCB
A20B-1009 สองตัวสามารถปรากฏให้เห็นใกล้เคียงกันทางสายตา ขณะให้บริการฟังก์ชันการกำหนดเส้นทางสัญญาณที่แตกต่างกันโดยสิ้นเชิง ส่วนต่อท้าย -0340 ไม่ใช่รายละเอียดเล็กๆ น้อยๆ แต่เป็นตัวระบุการทำงานสำหรับเส้นทางสัญญาณและการจัดเรียงตัวเชื่อมต่อของบอร์ดนี้โดยเฉพาะ การติดตั้งส่วนต่อท้ายที่แตกต่างกันในตำแหน่งอาจทำให้ระบบล้มเหลวทั้งหมด สูญเสียการทำงานแบบเลือก หรืออาการสถานะเสื่อมโทรมซึ่งยากต่อการติดตามโดยไม่รู้ว่ามีการทดแทน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A20B-1009-0340 |
| ชุด | A20B-1009 |
| พิมพ์ | บอร์ดเชื่อมต่อ (PCB) |
| อุณหภูมิในการทำงาน | 0–55°ซ |
| อุณหภูมิในการจัดเก็บ | −20–60°ซ |
| ความชื้น | 75% RH สูงสุด (ไม่ควบแน่น) |
| ต้นทาง | ญี่ปุ่น |
บอร์ดเชื่อมต่อขัดข้องขัดจังหวะเส้นทางสัญญาณตั้งแต่หนึ่งเส้นทางขึ้นไป แทนที่จะทำให้เกิดข้อผิดพลาดในการประมวลผล อาการทั้งหมดขึ้นอยู่กับสัญญาณที่ -0340 จับ:
ก่อนที่จะเปลี่ยนบอร์ด ให้ติดตั้งชุดสายไฟขั้วต่อทุกตัวที่ติดอยู่ใหม่และทดสอบอีกครั้ง สัดส่วนที่สำคัญของ "ความล้มเหลว" ของบอร์ดเชื่อมต่อได้รับการแก้ไขโดยการใส่ขั้วต่อใหม่ หากข้อผิดพลาดยังคงอยู่โดยที่ขั้วต่อทั้งหมดได้รับการยืนยันว่าเสียบเข้าจนสุดและไม่มีการกัดกร่อน ตัวบอร์ดเองก็คือต้นตอของความผิดปกติ
การเปิดระบบโดยวางบอร์ดเชื่อมต่อไว้บางส่วนอาจทำให้วงจรอินเทอร์เฟซของบอร์ดเสียหายได้ แรงดันไฟฟ้าที่ปรากฏบนพินบางตัว แต่แรงดันไฟฟ้าที่ปรากฏบนพินบางตัวอาจไม่รวมถึงการป้องกันความเครียดหรือไอซีอินเทอร์เฟซ ตรวจสอบบอร์ดใดๆ ที่ได้รับไฟเลี้ยงในสภาพที่ติดตั้งบางส่วนก่อนทำการติดตั้งใหม่
บอร์ดเชื่อมต่อไม่มีหน่วยความจำสำรองแบตเตอรี่หรือส่วนประกอบที่ไวต่อเวลา ภายใต้สภาวะการเก็บรักษาที่ถูกต้อง — บรรจุภัณฑ์ป้องกันไฟฟ้าสถิต ห่างจากความชื้นและอุณหภูมิที่สูงเกินไป — อายุการเก็บรักษาของบอร์ดจะไม่มีกำหนด ควรตรวจสอบหน้าสัมผัสขั้วต่อเพื่อหาออกซิเดชันก่อนการติดตั้ง หากบอร์ดถูกเก็บไว้เป็นเวลานาน
ใช้งานด้วยข้อควรระวังป้องกันไฟฟ้าสถิต: กราวด์ก่อนสัมผัส จับที่ขอบ หลีกเลี่ยงการสัมผัสกับรอยวงจร
คำถามที่ 1: หมายเลขชิ้นส่วนที่ถูกต้องสำหรับเครื่องนี้ได้รับการยืนยันอย่างไร
ตรวจสอบฉลากบนบอร์ดที่ติดตั้งอยู่ในปัจจุบัน — บอร์ด FANUC มีหมายเลขชิ้นส่วนที่พิมพ์โดยตรงบน PCB จับคู่หมายเลขชิ้นส่วนทั้งหมดรวมถึงส่วนต่อท้าย -0340 การอ้างอิงโยงกับเอกสารทางไฟฟ้าของเครื่องหรือคู่มือฮาร์ดแวร์ของ FANUC รูปลักษณ์ภายนอกเพียงอย่างเดียวไม่เพียงพอสำหรับการระบุบอร์ดเชื่อมต่อ
คำถามที่ 2: เครื่องแสดงข้อผิดพลาดในการสื่อสารเป็นระยะๆ บนอินเทอร์เฟซเดียว บอร์ดนี้จะผิดหรือเปล่า?
ใช่ แผงเชื่อมต่อเป็นสาเหตุที่ทราบกันว่าทำให้เกิดข้อผิดพลาดในการสื่อสารเป็นระยะๆ โดยเฉพาะจากหน้าสัมผัสขั้วต่อออกซิไดซ์ ก่อนสั่งเปลี่ยน ให้ติดตั้งชุดมัดสายไฟขั้วต่อทั้งหมดที่ติดอยู่กับบอร์ดอีกครั้ง ทำความสะอาดหมุดขั้วต่อหากมองเห็นการกัดกร่อน และทดสอบอีกครั้ง หากข้อผิดพลาดหายไปด้วยขั้วต่อที่กลับเข้าที่เดิม ตัวบอร์ดเองก็ไม่น่าจะเป็นสาเหตุที่แท้จริง
คำถามที่ 3: สามารถซ่อมแซม A20B-1009-0340 ในระดับส่วนประกอบได้หรือไม่
ข้อผิดพลาดบางอย่างสามารถซ่อมแซมได้ เช่น ส่วนประกอบแบบพาสซีฟที่เสียหาย อุปกรณ์ป้องกันที่ล้มเหลว หรือพินของตัวเชื่อมต่อที่สึกกร่อน ข้อผิดพลาดที่เกี่ยวข้องกับไอซีอินเทอร์เฟซ FANUC ที่เป็นเอกสิทธิ์ซึ่งไม่มีจำหน่ายแยกกัน โดยทั่วไปจะไม่สามารถซ่อมแซมได้ ศูนย์ซ่อมของ FANUC ที่ผ่านการรับรองสามารถประเมินข้อบกพร่องเฉพาะและให้คำแนะนำในการซ่อมและการเปลี่ยนทดแทน
คำถามที่ 4: คำต่อท้าย A20B-1009 อื่นๆ สามารถใช้แทนกันได้กับ -0340 หรือไม่
ไม่ คำต่อท้ายที่แตกต่างกันในซีรีส์ A20B-1009 มีการกำหนดค่าเส้นทางสัญญาณที่แตกต่างกันสำหรับตำแหน่งที่แตกต่างกันในสถาปัตยกรรม CNC มีเพียง -0340 เท่านั้นที่ได้รับการยืนยันสำหรับตำแหน่งและฟังก์ชันที่บอร์ดนี้ได้รับการออกแบบมา ตรวจสอบ A20B-1009-0340 โดยเฉพาะจากฉลากของบอร์ดที่ติดตั้งก่อนสั่งซื้อ
คำถามที่ 5: บอร์ดได้รับการจ่ายไฟโดยไม่ได้เสียบขั้วต่อไว้บางส่วน มันเสียหายหรือเปล่า?
ตรวจสอบบอร์ดด้วยสายตาเพื่อดูสัญญาณของความเสียหายของส่วนประกอบหรือการไหม้ก่อนติดตั้งใหม่ ขั้วต่อที่ติดตั้งไว้บางส่วนในระหว่างการเปิดเครื่องอาจทำให้ไอซีอินเทอร์เฟซของบอร์ดสัมผัสกับสภาวะแรงดันไฟฟ้าที่ผิดปกติ หากมีความเสียหายที่มองเห็นได้ ให้เปลี่ยนบอร์ด แทนที่จะเสี่ยงต่อความล้มเหลวครั้งที่สอง
