| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A20B-1008-0290 |
เลขส่วน:A20B-1008-0290
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:อินเตอร์เฟซ / PCB ความปลอดภัย
ซีรี่ย์บอร์ด:A20B-1008
การใช้งาน:FANUC CNC และระบบควบคุมหุ่นยนต์ และวงจรความปลอดภัย

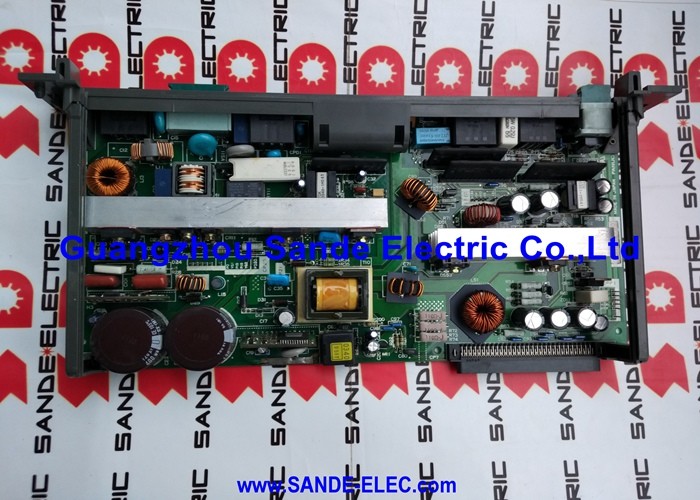

A20B-1008-0290 เป็นแผ่นวงจรพิมพ์จาก FANUC A20B-1008 ซีรีย์
ซีรี่ย์ A20B-1008 ครอบคลุมหลายรูปแบบของบอร์ดครอบคลุม PCBs หน่วยหยุดฉุกเฉิน (E-Stop) หน่วยเข้า EMG (ฉุกเฉิน) หน่วยอินเตอร์เฟซรีเล่ยความปลอดภัยและบอร์ดวงจรเข้าของเครื่องควบคุมที่เกี่ยวข้องที่บริหารอินเตอร์เฟซไฟฟ้าระหว่างฮาร์ดแวร์ความปลอดภัยของเครื่องจักรและคอมพิวเตอร์ CNC หรือคอมพิวเตอร์ควบคุมหุ่นยนต์.
บอร์ดวงจรความปลอดภัยในสถาปัตยกรรมของ FANUC มีตําแหน่งเฉพาะและสําคัญ
อุปกรณ์รักษาความปลอดภัยทางกายภาพของเครื่องมือหรือระบบหุ่นยนต์วงจรเปิดภายนอก √ สร้างสัญญาณไฟฟ้าที่ต้องถึงกลยุทธ์ความปลอดภัยของตัวควบคุมได้อย่างน่าเชื่อถือและไม่มีการบิดเบือน.
บอร์ดซีรี A20B-1008 ทําหน้าที่เป็นอินเตอร์เฟซไฟฟ้าที่ปรับอากาศสําหรับสัญญาณเหล่านี้: รับสัญญาณจากสายไฟสนามให้ความแยกแยกที่ทําให้เสียงจากด้านสนามห่างจากโลจิกของตัวควบคุม, และนําเสนอภาวะดิจิตอลที่สะอาดไปยัง PMC หรือวงจรติดตามความปลอดภัยของเครื่องควบคุมหุ่นยนต์
A20B-1008-0290 เป็นตัวแปรเฉพาะอย่างยิ่งภายในครอบครัวป้ายความปลอดภัยและอินเตอร์เฟสนี้
การทํางานของเครื่องในชุด A20B-1008 ถูกกําหนดโดยตําแหน่งของมันในสายไฟควบคุมของเครื่อง
บอร์ดถูกผลิตในญี่ปุ่น และถูกสร้างขึ้นตามมาตรฐานการผลิตของ FANUC สําหรับการใช้ในสภาพแวดล้อมอุตสาหกรรมที่เครื่องมือ CNC และหุ่นยนต์ทํางานต่อเนื่อง
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A20B-1008-0290 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | อินเตอร์เฟซ / PCB ความปลอดภัย |
| ซีรี่ย์บอร์ด | A20B-1008 |
| การใช้งาน | FANUC CNC และความปลอดภัยและอินเตอร์เฟสของเครื่องควบคุมหุ่นยนต์ |
| ความดันทางเข้า | 24V DC (ด้านสนามทั่วไป) |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
วงจรความปลอดภัย 24 วอลต์ DC เป็นมาตรฐานสําหรับเครื่องมือเครื่องมือและเครื่องยนต์ความปลอดภัยเข้า ปุ่มหยุดฉุกเฉิน, กุญแจประตูความปลอดภัย,และหุ่นยนต์สอนแขวนเปิดสวิทช์ทั้งหมดผลิต 24V สัญญาณ DC สถานะ.
สัญญาณที่ 24 วอลต์แสดงให้เห็นถึงการติดต่อปิด ✓ อุปกรณ์ความปลอดภัยอยู่ในสภาวะปกติที่ไม่ทํางาน สัญญาณที่ 0 วอลต์ หรือวงจรเปิดแสดงให้เห็นว่าอุปกรณ์ได้ทํางาน ✓ กดปุ่มเปิดประตู, แผ่นติดต่อ.
งานของบอร์ดข้อมูลความปลอดภัยคือการอ่านสภาวะเหล่านี้อย่างน่าเชื่อถือ การเชื่อมต่อสนามสําหรับวงจรความปลอดภัยและตัวนําอื่น ๆ ที่สร้างการขัดขวางทางแม่เหล็กไฟฟ้า.
โดยไม่มีการปรับสภาพการเข้าที่เหมาะสม การแทรกแซงนี้อาจปรากฏเป็นการเปลี่ยนทางเข้าที่ผิดหรือ (อันตรายกว่ามาก) ไม่เห็นคนที่ทํา.
บอร์ดซีรี A20B-1008 ตอบโจทย์เรื่องนี้ผ่านการออกแบบวงจรเข้าของพวกมัน
การแยกแยกทางแสงแยกวงจรด้านสนามจากด้านโลจิกของตัวควบคุม LED ของ opto-isolator ถูกขับเคลื่อนโดยสัญญาณสนาม 24Vโฟตตรังสตอร์ด้านโลจิก ถูกแยกจากสายไฟฟ้าทั้งหมด.
เสียงจากด้านสนามไม่สามารถเชื่อมต่อตรงกับด้านโลจิกของเครื่องควบคุมผ่านขั้วนี้ได้
วงจรการออกอัดเข้ากําจัดการเปลี่ยนเท็จจากการกดต่อต่อต่อ เมื่อปุ่มหยุดฉุกเฉินถูกกดต่อต่อต่อต่อต่อของมันไม่ได้เปลี่ยนสะอาดจากปิดไปเปิดการสลับระหว่างสภาวะสัมผัสหลายสิบครั้งในช่วงหลายมิลลิสกอนด์แรก.
โดยไม่ใช้สัญลักษณ์นี้ จะทําให้เกิดการเปลี่ยนแปลงสัญญาณอย่างรวดเร็ว ซึ่งคอนโทรลเลอร์ล็อกิกอาจตีความว่า เป็นการเปลี่ยนแปลงข้อมูลซ้ําๆ
วงจรการออกเสียงจะดูดซึมการเปลี่ยนแปลงเหล่านี้ และนําเสนอการเปลี่ยนแปลงที่เรียบร้อยและเรียบร้อย
ซีรี่ย์ A20B-1008 มีตัวแปรหลายตัว แต่ละตัวมีหน้าที่เฉพาะเจาะจงในสายไฟควบคุม:
พีซีบีของหน่วย E-Stop รับสัญญาณโซ่หยุดฉุกเฉินของเครื่อง และส่งต่อมันไปยังโลจิกความปลอดภัยของตัวควบคุมด้วยผลิตการติดต่อที่เหมาะสมเพื่อปิดระบบการขับเคลื่อน servo
บอร์ดข้อมูล EMG รับสัญญาณฉุกเฉินจากภายนอกจากอุปกรณ์ด้านนอกอุปกรณ์รักษาความปลอดภัยภายนอก และนําเสนอให้ผู้ควบคุมในรูปแบบที่สามารถดําเนินการบอร์ดอินเตอร์เฟซรีเลสความปลอดภัย ปรับปรุงการติดต่อการออกของรีเลสความปลอดภัยสําหรับการติดตามตัวควบคุม
ตัวแปร -0290 เป็นบอร์ดเฉพาะหนึ่งในครอบครัวนี้
การทํางานที่แม่นยําของมันถูกกําหนดโดยเอกสารสายของเครื่อง เมื่อแผ่นนี้ล้มเหลว รูปแบบความผิดพลาดสะท้อนเส้นทางสัญญาณความปลอดภัยหรืออินเตอร์เฟสที่มันจัดการระเบิดความปลอดภัยแบบถาวร สําหรับสัญญาณที่บอร์ดไม่สามารถอ่านได้อีกต่อไป, หรือไม่สามารถตรวจสอบเหตุการณ์ความปลอดภัยที่แท้จริง เพราะวงจรเข้าของบอร์ดไม่ได้เปิด
บอร์ดข้อมูลความปลอดภัยเชื่อมต่อกับสายไฟความปลอดภัยภายนอกของเครื่องจักรสายไฟนี้ไม่ใช่แค่สายไฟสัญญาณเท่านั้นการเชื่อมไฟที่ไม่ถูกต้องหลังจากการเปลี่ยนบอร์ดสามารถสร้างเครื่องจักรที่อุปกรณ์ความปลอดภัยดูเหมือนจะทํางานจากมุมมองของผู้ควบคุม แต่จริงๆแล้วถูกตัดหรือผิดทาง.
ก่อนที่จะถอดแผ่น, ถ่ายรูปการจัดวางเครื่องเชื่อมและสายไฟจากหลายมุม.
บันทึกตําแหน่งของตัวเชื่อมแต่ละตัว และสายไฟที่เชื่อมต่อกับมัน
หลังจากติดตั้งเครื่องสํารองแล้ว ติดต่อตัวเชื่อมทุกตัวใหม่ในตําแหน่งที่บันทึกไว้ และตรวจสอบด้วยการทดสอบความต่อเนื่องเมื่อเป็นไปได้
หลังการเปลี่ยน หน้าที่วงจรความปลอดภัยต้องถูกทดสอบอย่างสมบูรณ์
ปุ่มหยุดฉุกเฉินทุกตัวควรถูกทดสอบเป็นตัวละ
การทดสอบแต่ละครั้งควรยืนยันว่า การกด/เปิดอุปกรณ์จะทําให้อุปกรณ์หยุดเร่งด่วน และการปลด/ปิดอุปกรณ์จะทําให้ภาวะความปลอดภัยสามารถรีเซ็ตได้ตามปกติ
อย่านําเครื่องกลับไปใช้ในงานผลิต จนกว่าการทดสอบวงจรความปลอดภัยทั้งหมดจะเสร็จสิ้นและถูกบันทึกไว้
Q1: เครื่องควบคุมแสดงสัญญาณเตือนหยุดฉุกเฉินแบบถาวร แม้ว่าปุ่ม E-stop ทั้งหมดจะถูกปล่อย และประตูความปลอดภัยทั้งหมดถูกยืนยันปิดนี่อาจเป็น A20B-1008-0290?
ใช่ มันตรงกับการเสียของแผ่นไฟฟ้าประจําการวงจรเข้าของบอร์ดไม่สามารถอ่านสถานะของโซ่ความปลอดภัยอย่างถูกต้อง.
เครื่องควบคุมไม่ได้รับภาวะ "ปลอดภัย" ที่ถูกต้องจากบอร์ด ดังนั้นมันจึงรักษาสัญญาณเตือนหยุดฉุกเฉิน
ตรวจสอบว่าไฟฟ้า 24 วอลต์ที่เข้าไปยังด้านในของบอร์ดถูกต้อง ก่อนสรุปว่าบอร์ดล้มเหลว
Q2: เครื่องเตือนหยุดฉุกเฉินจะปรากฏอย่างสุ่มระหว่างการทํางานของเครื่อง. การกดปุ่ม E-stop จะทําให้มันรีเซ็ตทุกครั้ง. ไม่มีอุปกรณ์ป้องกันทางกายภาพถูกเปิดใช้งาน. อะไรควรสอบสวน?
ระเบิด E-stop แบบสุ่ม โดยไม่มีการเปิดตัวทางกายภาพ สามารถตั้งค่าใหม่ได้ด้วยปุ่ม E-stopสาเหตุทั่วไปประกอบด้วย เครื่องเชื่อมปลดที่บอร์ดที่ผลิตการสูญเสียช่วงเวลาของสัญญาณโซ่, opto-isolator ที่เสื่อมสภาพที่ผลิตการเปลี่ยนแปลงเท็จ หรือการติดต่อความต้านทานสูงในสายไฟโซ่ความปลอดภัย
ตรวจสอบตัวเชื่อมต่อกับ A20B-1008-0290 ก่อน
คําถามที่ 3: หลังจากเกิดเหตุการณ์การกระตุ้นกระแสไฟฟ้า, สถานี E-stop หนึ่งไม่หยุดเครื่องอีกต่อไป. ปุ่ม E-stop อื่น ๆ ทํางานปกติ. การสัมผัสของปุ่มได้รับการยืนยันการทํางาน. นี่คือบอร์ดหรือไม่?
เหตุการณ์การกระตุ้นอาจทําลายวงจรเข้าสําหรับช่องทางเฉพาะอย่างยิ่ง โดยปล่อยให้ช่องทางอื่นๆ ไม่เสียหายopto-isolator สําหรับช่องทางที่ได้รับผลกระทบอาจได้รับความเสียหายจากแรงดันพลังงานที่ผ่านมาผ่านสายไฟภายนอก.
หากการติดต่อปุ่มได้รับการยืนยันว่าทํางาน และสายไฟทั้งหมดที่ติดต่อกับบอร์ดถูกต้อง วงจรเข้าของบอร์ดสําหรับช่องทางนั้นอาจได้รับความเสียหาย
เปลี่ยนแผ่นและตรวจสอบฟังก์ชัน E-stop ทั้งหมดหลังจากการติดตั้ง
Q4: เครื่องจักรกลเป็นระบบหุ่นยนต์ ไม่ใช่เครื่องมือ CNC เครื่อง A20B-1008-0290 สามารถใช้งานกับเครื่องควบคุมหุ่นยนต์ได้หรือไม่
A20B-1008 ซีรี่ย์ให้บริการทั้ง CNC เครื่องมือเครื่องจักรและ FANUC โปรแกรมควบคุมหุ่นยนต์การติดตามอุปกรณ์ที่ทําให้สามารถ.
จะต้องดูเอกสารเกี่ยวกับแบบควบคุมหุ่นยนต์และการเชื่อมต่อเพื่อยืนยันว่า -0290 เป็นแผ่นที่เหมาะสมสําหรับการติดตั้งหุ่นยนต์
Q5: วงจรเข้าความปลอดภัยบน A20B-1008-0290 สามารถทดสอบได้หรือไม่ โดยไม่ต้องทดสอบวงจรความปลอดภัยของเครื่องทั้งหมด?
การทดสอบความต่อเนื่องและระดับสัญญาณพื้นฐานสามารถยืนยันว่าวงจรเข้าของบอร์ดได้รับสัญญาณเข้าแบบ 24V DC ที่ถูกต้อง และด้านตัวควบคุมเห็นสภาพดิจิตอลที่ถูกต้องนี้สามารถดําเนินการกับมัลติเมตรและเครื่องในรัฐที่ทราบ.
อย่างไรก็ตาม การทดสอบความปลอดภัยทางการทํางานที่ครบถ้วน โดยการกดปุ่ม E-stop แต่ละตัว และตรวจสอบว่าเครื่องหยุดและสัญญาณเตือนแสดงออกอย่างถูกต้อง
ทําการทดสอบความปลอดภัยทางการทํางานอย่างสมบูรณ์แบบเสมอ หลังจากการเปลี่ยนแผ่นวงจรความปลอดภัยก่อนที่จะนําเครื่องกลับไปใช้ในการผลิต
