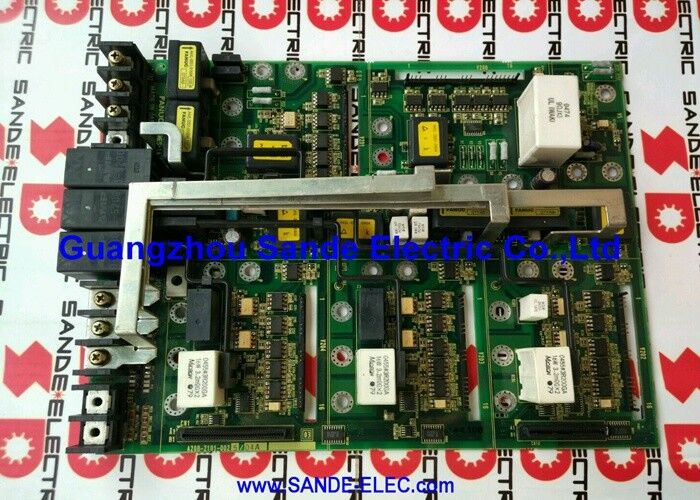

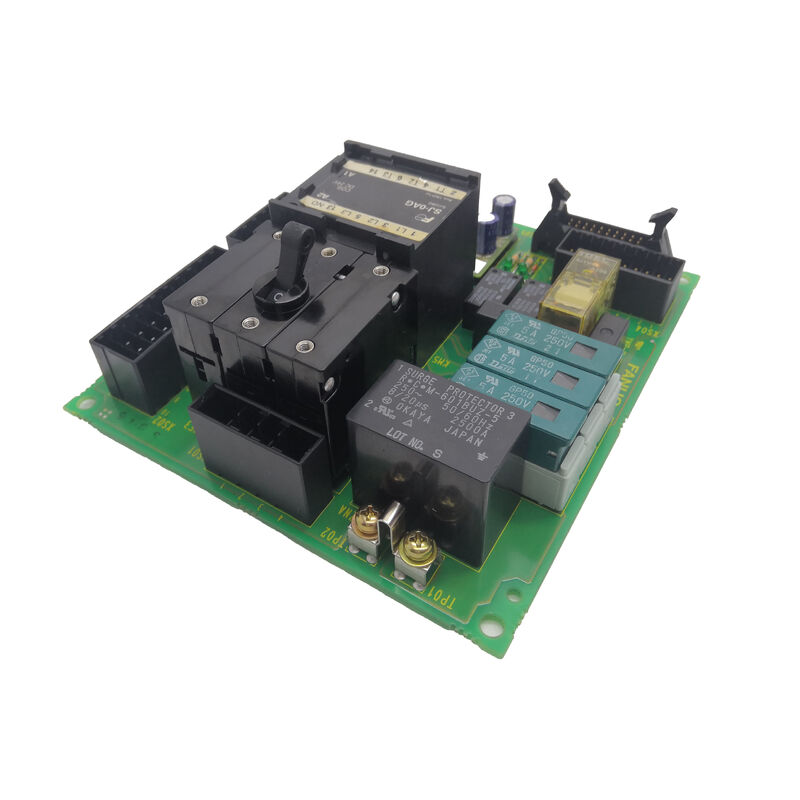

FANUC บอร์ด UNIT A20B10060489 A2OB-1OO6-O489 A20B-1006-0489

A20B-1006-0489 | FANUC Alpha SPM-30 Spindle Amplifier Power PCB — A06B-6088-H230 / ญี่ปุ่น / พร้อม A20B-2902-0390 และ A16B-2202-043x

SPM - โมดูลขับเคลื่อน Spindle ในระบบอัลฟ่า

ในตู้ขับเคลื่อนซีรีส์ FANUC Alpha นั้น SPM (โมดูลพลังงานสปินเดิล) จะขับเคลื่อนมอเตอร์สปินเดิลหลักของเครื่องมือกล SPM รับแรงดันไฟฟ้าบัส DC จาก PSM (โมดูลจ่ายไฟ) และแปลงเป็นเอาต์พุต AC ความถี่แปรผันสำหรับมอเตอร์สปินเดิล

SPM-30 รองรับสปินเดิล 30kW ซึ่งเป็นระดับพลังงานทั่วไปสำหรับแมชชีนนิ่งเซ็นเตอร์ที่มีขนาดมอเตอร์สปินเดิลในช่วง 22–30kW ครอบคลุมการดำเนินการตัดเฉือนตามวัตถุประสงค์ทั่วไปที่หลากหลาย

ภายในโมดูล SPM-30 มี PCB สามชุดที่แตกต่างกันทำงานร่วมกัน:

บอร์ดจ่ายไฟ (A20B-1006-0489):การเดินสายไฟหลักและ PCB เส้นทางพลังงาน ประกอบด้วยการเชื่อมต่อกระแสไฟสูง — อินพุตบัส DC, เอาต์พุต AC สามเฟสไปยังสปินเดิลมอเตอร์ และอินเทอร์เฟซอุปกรณ์กำลัง

กระดานยิง (A20B-2902-0390):สร้างพัลส์ไดรฟ์เกทสำหรับอุปกรณ์สวิตช์ IGBT แผงยิงจะแปลคำสั่งของการ์ดควบคุมเป็นสัญญาณเกตที่มีความแม่นยำระดับไมโครวินาที ซึ่งจำเป็นสำหรับการควบคุมความเร็วของสปินเดิลและแรงบิดที่แม่นยำ

การ์ดควบคุม (A16B-2202-043x หรือ A16B-2203-033x):ชั้นปัญญา. โดยรับคำสั่งความเร็วสปินเดิลจาก CNC รันความเร็วและลูปควบคุมปัจจุบัน ประมวลผลผลป้อนกลับของตัวเข้ารหัส และสั่งการบอร์ดการยิง

ข้อมูลผลิตภัณฑ์ที่สำคัญ

เอาต์พุต Spindle ขนาด 30kW — ระดับพลังงานนี้ครอบคลุมถึงอะไร

โมดูล SPM-30 ได้รับการจัดอันดับสำหรับเอาต์พุตสปินเดิลต่อเนื่อง 30kW ในบริบทของมอเตอร์แกนหมุนของแมชชีนนิ่งเซนเตอร์ ขนาด 30kW ครอบคลุมถึง:

• เครื่องแมชชีนนิ่งเซ็นเตอร์ความเร็วสูงที่มีแรงบิดสปินเดิลปานกลางที่ความเร็วสูง
• เครื่องแมชชีนนิ่งเซ็นเตอร์แนวตั้งอเนกประสงค์ที่มีช่วงสปินเดิล 15,000–20,000 RPM
• เครื่องแมชชีนนิ่งเซ็นเตอร์แนวนอนที่ต้องการกำลังคงที่ที่แรงบิดปานกลาง

อัตรา 30kW หมายถึงกำลังเอาต์พุตต่อเนื่องทั้งหมด กำลังไฟฟ้าสูงสุดในระยะสั้นระหว่างช่วงเร่งชั่วครู่มักจะเกินค่านี้

สถานการณ์การใช้งาน

ข้อผิดพลาดของบอร์ดจ่ายไฟ SPM-30:ตัวขับเคลื่อนสปินเดิลเซ็นเตอร์ของเครื่องจักรจะสร้างการแจ้งเตือนกระแสเกินอย่างต่อเนื่องซึ่งไม่สัมพันธ์กับภาระของมอเตอร์หรือกลไก การทดสอบการ์ดควบคุมและแผงยิงปืนอย่างถูกต้อง แผงจ่ายไฟ A20B-1006-0489 ถูกระบุว่าเป็นความผิดปกติ การเปลี่ยนบอร์ดจะทำให้สปินเดิลทำงานได้ตามปกติ

บริการโมดูล SPM-30:ในระหว่างการยกเครื่องโมดูลไดรฟ์สปินเดิลตามกำหนดการ พาวเวอร์บอร์ด A20B-1006-0489 จะถูกแทนที่ควบคู่ไปกับแผงวงจรการยิง ซึ่งเป็นส่วนหนึ่งของการปรับปรุง PCB ใหม่ทั้งหมดสำหรับระบบขับเคลื่อนสปินเดิลที่มีชั่วโมงการทำงานสูง

การคืนค่าหลังเกิดข้อผิดพลาด:โมดูลสปินเดิลเกิดข้อผิดพลาดภายในหลังจากเกิดเหตุการณ์แรงดันไฟเกินบัส DC แผงจ่ายไฟแสดงความเสียหายของส่วนประกอบที่มองเห็นได้ การเปลี่ยน A20B-1006-0489 ร่วมกับการตรวจสอบแผงยิงปืนและการ์ดควบคุม จะคืนค่าโมดูลสปินเดิลให้มีข้อกำหนดการทำงานเต็มรูปแบบ

คำถามที่พบบ่อย

คำถามที่ 1: A20B-1006-0489 จำหน่ายและติดตั้งแยกต่างหาก หรือเป็นส่วนหนึ่งของโมดูลที่สมบูรณ์เท่านั้น

องค์กรบริการบางแห่งจัดหา A20B-1006-0489 เป็นบอร์ดเดี่ยวสำหรับการเปลี่ยนระดับการซ่อมแซม บริษัทอื่นๆ เช่น CNC Electronics จัดหาเฉพาะโมดูล A06B-6088-H230 ที่สมบูรณ์เป็นชุดประกอบ ไม่ใช่เฉพาะ PCB เพียงอย่างเดียว การจ่ายไฟให้กับบอร์ดแต่ละตัวหรือการจัดหาโมดูลทั้งหมดเป็นแนวทางที่ถูกต้องหรือไม่ ขึ้นอยู่กับการวินิจฉัยข้อผิดพลาด: ความล้มเหลวของบอร์ดเดียวที่ได้รับการยืนยันจะสนับสนุนการเปลี่ยน PCB แต่ละตัว; ความเสียหายของโมดูลในวงกว้าง (บอร์ดหลายตัว, อุปกรณ์จ่ายไฟ) ได้รับการแก้ไขได้ดีขึ้นด้วยการเปลี่ยนโมดูลใหม่ทั้งหมด

คำถามที่ 2: หน้าที่ของบอร์ดยิง A20B-2902-0390 คืออะไร และมันโต้ตอบกับ A20B-1006-0489 อย่างไร

บอร์ดยิงจะสร้างสัญญาณขับเคลื่อนเกท (พัลส์ PWM) สำหรับทรานซิสเตอร์ IGBT ในระยะเอาท์พุตของ SPM-30 สัญญาณขับเคลื่อนเกตจะผ่านแผงจ่ายไฟ (A20B-1006-0489) เพื่อไปถึงเทอร์มินัลเกต IGBT หากบอร์ดยิงสร้างจังหวะเกตที่ไม่ถูกต้อง บอร์ดจ่ายไฟจะส่งสัญญาณที่ไม่ถูกต้องเหล่านี้ไปยังอุปกรณ์จ่ายไฟ ซึ่งนำไปสู่ความไม่สมดุลของกระแสไฟฟ้า ความร้อนที่มากเกินไป หรือส่วนประกอบขัดข้อง การวินิจฉัยข้อผิดพลาดควรยืนยันว่าบอร์ดทั้งสองทำงานได้อย่างถูกต้องก่อนที่จะเปลี่ยนเพียงอันเดียว

คำถามที่ 3: SPM-30 (A06B-6088-H230) แตกต่างจากรุ่น A06B-6102-H230 ที่ใหม่กว่าอย่างไร

ทั้งสองรุ่นใช้พาวเวอร์บอร์ด A20B-1006-0489 แต่มีการ์ดควบคุมรุ่นปรับปรุงและเวอร์ชันซอฟต์แวร์ที่แตกต่างกัน H230 ในซีรีส์ A06B-6088 ใช้การ์ดควบคุมในซีรีส์ A16B-2202-043x; A06B-6102-H230 ใช้การ์ดควบคุมจากซีรีส์ A16B-2203-033x พร้อมเฟิร์มแวร์ที่อัปเดต (ROM เวอร์ชัน 9D20 หรือใหม่กว่า) แผงจ่ายไฟใช้ร่วมกันระหว่างรุ่นเหล่านี้ เนื่องจากฮาร์ดแวร์ของมอเตอร์ขับเคลื่อนเหมือนกัน — ความแตกต่างอยู่ที่ความสามารถของซอฟต์แวร์ควบคุม

คำถามที่ 4: โมดูล SPM-30 มีคุณสมบัติการป้องกันอะไรบ้าง

SPM-30 ป้องกันกระแสเกิน (กระแสเอาต์พุตเกินขีดจำกัด), แรงดันไฟ DC บัสเกิน (จาก PSM หรือการสร้างใหม่), การลัดวงจรระหว่างเฟสต่อเฟสและเฟสต่อกราวด์, อุณหภูมิเกิน (การตรวจสอบอุณหภูมิฮีทซิงค์) และมอเตอร์แกนหมุนโอเวอร์โหลด การป้องกันเหล่านี้ถูกนำมาใช้ทั่วทั้งแผงสามบอร์ด: การ์ดควบคุมจะตรวจสอบสภาวะส่วนใหญ่และสั่งให้บอร์ดยิงปิดการใช้งานพัลส์เกตเมื่อเกิดข้อผิดพลาด บอร์ดจ่ายไฟมีส่วนช่วยในการตรวจสอบความร้อนผ่านการเชื่อมต่อเทอร์มิสเตอร์

คำถามที่ 5: รหัสสัญญาณเตือน alpha SPM ที่บ่งชี้ถึงความผิดปกติของแผงจ่ายไฟคืออะไร

สัญญาณเตือน FANUC Alpha SPM ที่เกี่ยวข้องกับปัญหาแผงจ่ายไฟ ได้แก่: สัญญาณเตือน SPM 24 (สัญญาณเตือน IPM — ความผิดปกติของโมดูลพลังงานอัจฉริยะ บ่งชี้ความผิดปกติของเกตไดรฟ์ IGBT หรืออุปกรณ์จ่ายไฟที่ส่งผ่านแผงจ่ายไฟ); สัญญาณเตือน SPM 01 (กระแสเกินของมอเตอร์); และสัญญาณเตือน SPM 12 (ฮีทซิงค์ร้อนเกินไป) การแจ้งเตือนกระแสเกินที่เกิดขึ้นครั้งเดียวอาจเป็นผลมาจากโหลดชั่วคราวที่เพิ่มขึ้นอย่างรวดเร็ว แต่เป็นการแจ้งเตือนอย่างต่อเนื่องหรือเกิดขึ้นซ้ำในทันที โดยเฉพาะการแจ้งเตือน IPM โดยไม่มีการระบุมอเตอร์หรือข้อผิดพลาดภายนอกที่ชี้ไปที่แผงจ่ายไฟเป็นตัวเลือกทดแทน
