FANUC บอร์ด UNIT A20B10060481 A2OB-1OO6-O481 A20B-1006-0481

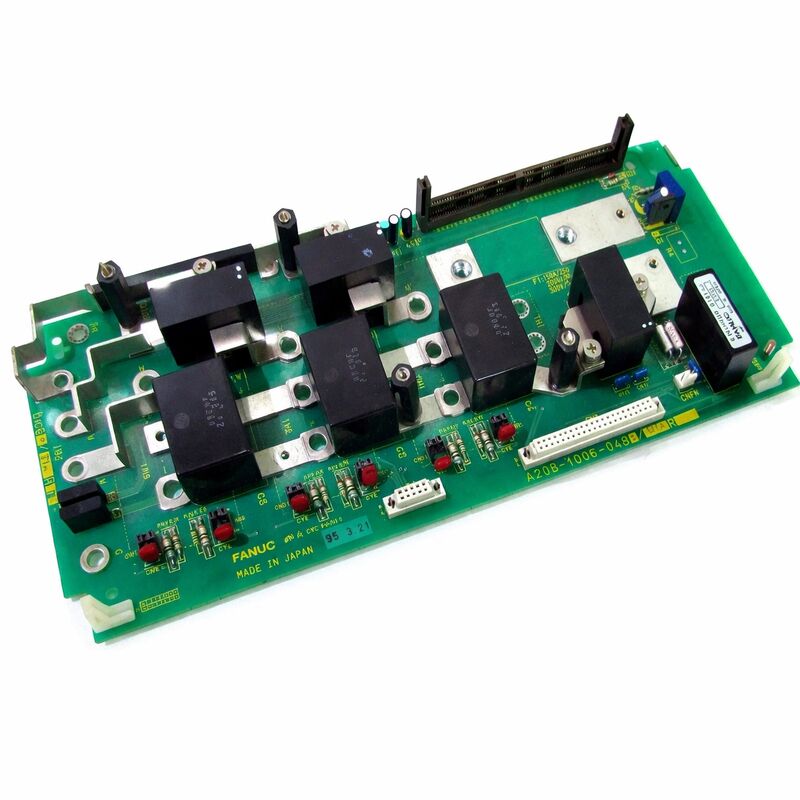

FANUC A20B-1006-0481 | 6088 Series SPM-22 Alpha Spindle Amplifier Power PCB — A06B-6088-H222, ผลิตในประเทศญี่ปุ่น

หมายเลขชิ้นส่วน: A20B-1006-0481

ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)

ประเภทผลิตภัณฑ์: แผงวงจรเพาเวอร์แอมพลิฟายเออร์สปินเดิล (แผงฐาน / แผงสายไฟ)

ซีรีส์บอร์ด: A20B-1006

ไดรฟ์ที่เข้ากันได้: A06B-6088-H222 (SPM-22 Alpha Spindle Amplifier Module)

ภาพรวม

A20B-1006-0481 คือส่วนเพาเวอร์ PCB — แผงสายไฟฐาน — ภายในโมดูลสปินเดิลแอมพลิฟายเออร์ Alpha A06B-6088-H222 ของ FANUC ซึ่งก็คือ SPM-22

ในสถาปัตยกรรมไดรฟ์สปินเดิล Alpha ซีรีส์ 6088 แต่ละโมดูลประกอบด้วยชุดแผงวงจรหลายชั้นที่ทำหน้าที่เฉพาะ: การ์ดควบคุม (A16B-2202-0432) จัดการการทำงานระดับสัญญาณ, แผงวงจรจุดระเบิด (A20B-2902-0390) ให้สัญญาณเกตไดรฟ์, และ A20B-1006-0481 คือแผงวงจรภาคเพาเวอร์ที่จัดการการสวิตช์ทรานซิสเตอร์กระแสสูงซึ่งขับเคลื่อนมอเตอร์สปินเดิลจริง

SPM-22 เป็นสปินเดิลแอมพลิฟายเออร์ระดับ 22kW — ระดับกลางของซีรีส์ 6088 อยู่ระหว่างรุ่น SPM-15 และ SPM-26 ขับเคลื่อนมอเตอร์สปินเดิล Alpha 22, Alpha 15, Alpha P22 และ Alpha P30 ของ FANUC โดยใช้การป้อนกลับแบบ M-sensor หรือ position coder สำหรับการควบคุมความเร็วและทิศทาง

โมดูลมีความกว้าง 150 มม. มีพัดลมระบายความร้อนทั้งภายในและภายนอกพร้อมฮีทซิงค์ภายนอก และมีจอแสดงผล LED แบบเจ็ดส่วนคู่ที่เป็นเอกลักษณ์ซึ่งแสดงสถานะการทำงานและรหัสข้อผิดพลาดของไดรฟ์

A20B-1006-0481 บรรจุทรานซิสเตอร์เพาเวอร์ IGBT และวงจรตรวจจับกระแสที่เกี่ยวข้องซึ่งจัดการกระแสไฟมอเตอร์ทั้งหมด — เอาต์พุตพิกัด 95A — ที่แรงดันไฟฟ้า DC bus (283–325V)

ที่ระดับกระแสและแรงดันไฟฟ้าเหล่านี้ ส่วนประกอบบนแผงวงจรนี้อยู่ภายใต้ความเค้นทางไฟฟ้าและความร้อนอย่างมากระหว่างการทำงานปกติ

อายุการใช้งานของส่วนประกอบ โดยเฉพาะโมดูล IGBT เองและตัวเก็บประจุอิเล็กโทรไลต์ในส่วนแหล่งจ่ายไฟเกตไดรฟ์ เป็นตัวกำหนดอายุการใช้งานจริงของแผงวงจร

ข้อมูลจำเพาะหลัก

SPM-22 ในระบบไดรฟ์สปินเดิล Alpha

A06B-6088-H222 เป็นส่วนหนึ่งของระบบไดรฟ์ Alpha ของ FANUC — สถาปัตยกรรมที่จับคู่ PSM (Power Supply Module) ที่ใช้ร่วมกันกับโมดูลเซอร์โวแอมพลิฟายเออร์ (SVM) และโมดูลสปินเดิลแอมพลิฟายเออร์ (SPM) แยกต่างหากบน DC bus ทั่วไป

PSM สร้าง DC bus จากแหล่งจ่ายไฟ AC สามเฟสที่เข้ามา SPM-22 ดึงพลังงานจากบัสนี้และแปลงเป็นเอาต์พุตสามเฟสความถี่แปรผันที่ขับเคลื่อนมอเตอร์สปินเดิล

ภายใน SPM-22, A20B-1006-0481 คือที่ที่การแปลงพลังงานนี้เกิดขึ้น

ทรานซิสเตอร์ IGBT บนแผงวงจรนี้สวิตช์แรงดันไฟฟ้า DC bus เพื่อสร้างเอาต์พุตไซน์สามเฟส IGBT แต่ละตัวต้องสวิตช์จากปิดสนิทเป็นเปิดสนิทและกลับมาอีกครั้งหลายพันครั้งต่อวินาที โดยมีการควบคุมเวลาและรอบการทำงานที่แม่นยำโดยสัญญาณเกตจากแผงวงจรจุดระเบิดด้านบน

เอาต์พุตที่สวิตช์ได้ผลลัพธ์ หลังจากกรองในอินดักแตนซ์ของมอเตอร์ จะสร้างกระแสไซน์ที่ราบรื่นซึ่งสร้างสนามแม่เหล็กหมุนในมอเตอร์สปินเดิล

พิกัดเอาต์พุต 95A หมายความว่าแต่ละเฟสของเอาต์พุต SPM-22 สามารถจ่ายกระแสได้ 95 แอมแปร์อย่างต่อเนื่อง

นี่แสดงถึงพลังงานไฟฟ้าจำนวนมาก — ที่แรงดันไฟฟ้า DC bus จะสอดคล้องกับพิกัดสปินเดิล 22kW เต็ม

ทรานซิสเตอร์และการจัดการความร้อนต้องรองรับกระแสนี้อย่างต่อเนื่องระหว่างการดำเนินการตัดเฉือนหนัก

แผงวงจรเพาเวอร์เทียบกับแผงวงจรควบคุม — ทำความเข้าใจความแตกต่างของข้อผิดพลาดแบบสองแผง

ความรู้ที่สำคัญที่สุดในการบำรุงรักษาไดรฟ์สปินเดิลซีรีส์ 6088 คือความแตกต่างระหว่างข้อผิดพลาดของแผงวงจรควบคุมและข้อผิดพลาดของแผงวงจรเพาเวอร์ ความแตกต่างนี้จะเป็นตัวกำหนดว่าจะต้องเปลี่ยนแผงวงจรใด

ข้อผิดพลาดของแผงวงจรควบคุม (A16B-2202-0432) จะสร้างการแจ้งเตือนที่เกี่ยวข้องกับการสื่อสาร การจัดการพารามิเตอร์ การประมวลผลการป้อนกลับ และฟังก์ชันระดับซอฟต์แวร์ของไดรฟ์ ไดรฟ์อาจสร้างรหัสข้อผิดพลาดที่บ่งชี้ข้อผิดพลาดในการสื่อสารกับ CNC, การไม่ตรงกันของพารามิเตอร์ หรือความผิดปกติของสัญญาณป้อนกลับ

ภาคเพาเวอร์อาจยังคงทำงานได้ทางไฟฟ้า

ข้อผิดพลาดของแผงวงจรเพาเวอร์ (A20B-1006-0481) จะสร้างการแจ้งเตือนที่เกี่ยวข้องกับกระแสเกิน, ข้อผิดพลาด IGBT, ทรานซิสเตอร์ขัดข้อง, และข้อผิดพลาดในการตรวจจับกระแส

มอเตอร์อาจได้รับกระแสเอาต์พุตที่ไม่ถูกต้องหรือไม่ได้รับ ในกรณีที่รุนแรง — เช่น ทรานซิสเตอร์ลัดวงจร — ไดรฟ์อาจทริปการป้องกันอินพุตและหยุดทำงานโดยสมบูรณ์

การระบุว่าแผงวงจรใดมีข้อผิดพลาดก่อนสั่งซื้อแผงวงจรทดแทนจะช่วยหลีกเลี่ยงค่าใช้จ่ายและความล่าช้าในการเปลี่ยนแผงวงจรที่ไม่เสียหาย

การอ่านรหัสข้อผิดพลาดเฉพาะจากจอแสดงผล LED ของไดรฟ์และจับคู่กับหมวดหมู่ข้อผิดพลาดที่เหมาะสมเป็นจุดเริ่มต้นของการวินิจฉัยนี้

ความพร้อมใช้งานและแนวทางการให้บริการ

นโยบายของ FANUC และแนวปฏิบัติของผู้ให้บริการเฉพาะทางส่วนใหญ่คือการไม่ขาย A20B-1006-0481 เป็นแผงวงจรเดี่ยว

แผงวงจรมีจำหน่ายเป็นส่วนหนึ่งของการแลกเปลี่ยนโมดูลไดรฟ์ SPM-22 ที่สมบูรณ์ หรือเป็นส่วนประกอบในการบริการซ่อมแซมระดับไดรฟ์

แนวทางนี้มีความสมเหตุสมผลในเชิงการทำงาน: การตรวจสอบว่าแผงวงจรทำงานได้อย่างถูกต้องจำเป็นต้องทดสอบภายใต้โหลดมอเตอร์จริงในชุดไดรฟ์ที่สมบูรณ์ ไม่ใช่บนโต๊ะโดยไม่มีมอเตอร์เชื่อมต่อ

เมื่อพบข้อผิดพลาดของสปินเดิลว่ามีต้นกำเนิดมาจากแผงวงจรเพาเวอร์ ตัวเลือกการบริการที่เป็นไปได้คือ: การแลกเปลี่ยน SPM-22 ที่สมบูรณ์ (เร็วที่สุด), การซ่อมแซมระดับไดรฟ์ซึ่งระบุและเปลี่ยนส่วนประกอบที่เสียบนแผงวงจรเพาเวอร์, หรือการเปลี่ยนโมดูล IGBT ซึ่งข้อผิดพลาดอยู่ที่อุปกรณ์ IGBT โดยเฉพาะ

ตัวเลือกทั้งหมดเหล่านี้ต้องใช้ชุดไดรฟ์ที่สมบูรณ์

คำถามที่พบบ่อย

Q1: SPM-22 แสดงรหัสข้อผิดพลาด IGBT และสปินเดิลไม่สามารถทำงานได้ การ์ดควบคุมได้รับการทดสอบแล้วและยืนยันว่าใช้งานได้ดี A20B-1006-0481 คือตำแหน่งที่เกิดข้อผิดพลาดหรือไม่?

ข้อผิดพลาด IGBT ที่มีการ์ดควบคุมที่ใช้งานได้ดี ยืนยันว่าชี้ไปที่แผงวงจรเพาเวอร์ ข้อผิดพลาด IGBT อาจบ่งชี้ถึงทรานซิสเตอร์ที่เสีย (ลัดวงจรหรือวงจรเปิด), วงจรเกตไดรฟ์ IGBT ที่เสียซึ่งป้องกันการสวิตช์ที่ถูกต้อง, หรือข้อผิดพลาดในการตรวจจับกระแส

ทั้งหมดนี้อยู่ที่ A20B-1006-0481 ในกรณีที่ IGBT เองลัดวงจร อาจมีความเสียหายต่อฟิวส์ DC bus หรือการป้องกันวงจรต้นน้ำด้วย

ตรวจสอบฟิวส์ป้องกันของไดรฟ์ก่อนดำเนินการเกี่ยวกับแผงวงจร

Q2: หลังจาก SPM-22 ทริปด้วยการแจ้งเตือนกระแสเกิน มันจะรีเซ็ตและทำงานได้อย่างถูกต้องสักพักก่อนที่จะทริปอีกครั้ง รูปแบบซ้ำๆ สิ่งนี้บ่งชี้อะไรเกี่ยวกับแผงวงจรเพาเวอร์?

การแจ้งเตือนกระแสเกินเป็นครั้งคราวที่รีเซ็ตและเกิดขึ้นซ้ำ บ่งชี้ถึงข้อผิดพลาดทางความร้อนหรือข้อผิดพลาดทางไฟฟ้าที่ขอบเขต มากกว่าความล้มเหลวของส่วนประกอบที่สมบูรณ์

สาเหตุที่พบบ่อยที่สุดคือ IGBT ที่ทำงานได้ไม่เต็มที่ — มันผ่านการตรวจสอบเปิดเครื่องของไดรฟ์และทำงานได้อย่างถูกต้องภายใต้โหลดต่ำ แต่ล้มเหลวภายใต้ความเค้นทางความร้อนของการทำงานเต็มโหลด

ไดรฟ์จะทริป ส่วนประกอบจะเย็นลง และจะทำงานอีกครั้งจนกว่าความเค้นทางความร้อนจะเกิดขึ้นอีกครั้ง IGBT ที่มีพฤติกรรมเช่นนี้จะล้มเหลวอย่างถาวรในที่สุด

จัดเตรียมการแลกเปลี่ยนหรือซ่อมแซม SPM-22 ที่สมบูรณ์ก่อนที่การผลิตจะหยุดลงเนื่องจากความล้มเหลวอย่างถาวร

Q3: พัดลมระบายความร้อนภายนอกของ SPM-22 หยุดทำงาน การเปลี่ยนมีความเร่งด่วนเพียงใด และแผงวงจรเพาเวอร์อาจเสียหายจากการทำงานโดยไม่มีพัดลมหรือไม่?

พัดลมภายนอกมีความสำคัญอย่างยิ่งต่อการจัดการความร้อนของแผงวงจรเพาเวอร์ โมดูลสปินเดิล FANUC ซีรีส์ 6088 สร้างความร้อนจำนวนมากในทรานซิสเตอร์ IGBT ระหว่างการทำงาน หากไม่มีการไหลเวียนของอากาศเพียงพอเหนือฮีทซิงค์ภายนอก อุณหภูมิของรอยต่อทรานซิสเตอร์จะเกินขีดจำกัดที่ปลอดภัย

การทำงานโดยไม่มีพัดลมภายนอกระหว่างการตัดเฉือนหนักจะทำให้ทรานซิสเตอร์ IGBT เสียหายจากความร้อนภายในไม่กี่นาทีถึงหลายชั่วโมง ขึ้นอยู่กับโหลด เปลี่ยนพัดลมทันที

อย่าดำเนินการผลิตต่อไปจนกว่าจะเปลี่ยนพัดลม — โมดูล IGBT มีราคาแพงกว่าพัดลมมาก

Q4: A20B-1006-0481 และ A20B-1006-0487 ทั้งคู่ระบุไว้สำหรับ A06B-6088-H222 สามารถใช้แทนกันได้หรือไม่?

ทั้ง -0481 และ -0487 เป็นแผงวงจรเพาเวอร์ที่เคยใช้ในโมดูล SPM-22 รุ่น A06B-6088-H222

เป็นรุ่นย่อยภายในแอปพลิเคชันเดียวกัน ซึ่งอาจแสดงถึงการแก้ไขฮาร์ดแวร์หรือการเปลี่ยนแปลงการผลิตภายในโมเดลไดรฟ์เดียวกัน

ว่าสามารถใช้แทนกันได้ในชุดไดรฟ์เฉพาะหรือไม่นั้น ขึ้นอยู่กับว่าแผงวงจรใดถูกติดตั้งไว้เดิม และความแตกต่างของรุ่นส่งผลต่ออินเทอร์เฟซทางความร้อนหรือทางไฟฟ้าของไดรฟ์หรือไม่

ยืนยันกับผู้เชี่ยวชาญด้านบริการที่จัดหาโมดูลไดรฟ์ แทนที่จะสันนิษฐานว่าสามารถใช้แทนกันได้

Q5: ไดรฟ์ SPM-22 กำลังจะถูกปลดประจำการจากเครื่องจักรเครื่องหนึ่ง สามารถกู้คืนแผงวงจรเพาเวอร์ A20B-1006-0481 และใช้เป็นอะไหล่สำหรับ SPM-22 เครื่องอื่นได้หรือไม่?

การกู้คืนแผงวงจรเพาเวอร์จากไดรฟ์ที่ปลดประจำการนั้นเป็นไปได้ แต่ต้องประเมินสภาพก่อนที่จะไว้วางใจในเครื่องจักรการผลิตเครื่องอื่น

ตรวจสอบโมดูล IGBT ว่ามีร่องรอยความเสียหายหรือไม่ — การเปลี่ยนสี, การแตก, หรือหลักฐานทางกายภาพของการโอเวอร์โหลด วัดแรงดันตกคร่อมไปข้างหน้าของ IGBT และการรั่วไหลเพื่อยืนยันว่าอยู่ในข้อกำหนด ประเมินสภาพของตัวเก็บประจุอิเล็กโทรไลต์

แผงวงจรจากเครื่องจักรที่ปลดประจำการอาจมีชั่วโมงการทำงานที่มากและอายุการใช้งานของส่วนประกอบที่ทำให้ไม่เหมาะสำหรับการใช้งานต่อเนื่องโดยไม่ต้องปรับปรุง
