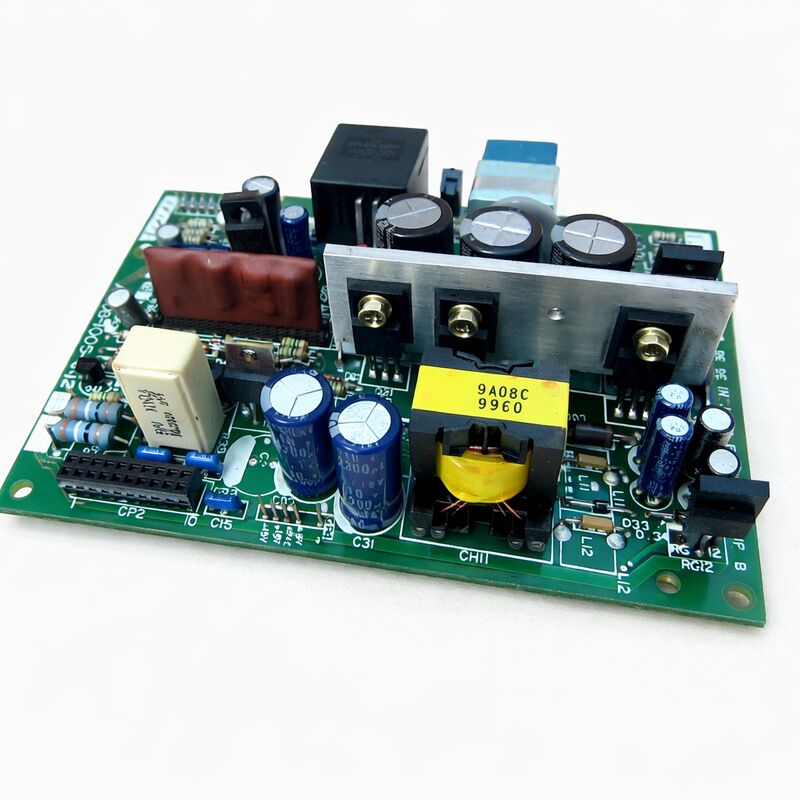

FANUC บอร์ดอิเล็กทรอนิกส์ A20B-1005-0420 PCB A20B10050420 A2OB-1OO5-O42O

FANUC A20B-1005-0420 | แผงวงจรเพาเวอร์ซัพพลาย — สำหรับคอนโทรลเลอร์ CNC ซีรีส์ 16B / 18B / 21B / 210B, อินพุต 24VDC, ประเภท C (16B/18B) / ประเภท B (21B/210B), ผลิตในญี่ปุ่น

ภาพรวม

FANUC A20B-1005-0420 คือแผงวงจรเพาเวอร์ซัพพลายสำหรับคอนโทรลเลอร์ CNC ซีรีส์ 16B/18B/21B ของ FANUC — ซีรีส์ "B" ที่เชื่อมต่อระหว่างระบบควบคุมอนาล็อกซีรีส์ A รุ่นก่อนหน้าและระบบควบคุมดิจิทัลซีรีส์ i รุ่นถัดมา และเป็นตัวแทนของช่วงทศวรรษ 1990 ที่ FANUC CNC เป็นตัวเลือกที่โดดเด่นในการผลิตเครื่องมือกลทั่วโลก

การออกแบบอินพุต 24VDC ของ A20B-1005-0420 นั้นควรทำความเข้าใจ เนื่องจากเป็นการเปลี่ยนแปลงสถาปัตยกรรมที่ตั้งใจไว้จากการใช้เพาเวอร์ซัพพลายแบบเดิมในคอนโทรลเลอร์ FANUC รุ่นก่อนหน้า

การออกแบบเพาเวอร์ซัพพลายของ FANUC รุ่นก่อนหน้า (เช่น ในคอนโทรลเลอร์ซีรีส์ 16A และ 15A) รับอินพุตไฟเมน AC โดยตรง และรวมวงจรแปลงกระแสและวงจรปรับปรุงค่าตัวประกอบกำลังไว้บนแผงวงจรเพาเวอร์ซัพพลายเอง

แนวทางของซีรีส์ B ได้ย้ายส่วนการแปลงกำลังหลักนี้ออกจากแผงวงจรเพาเวอร์ซัพพลายของคอนโทรลเลอร์ CNC ไปยังเพาเวอร์ซัพพลาย 24VDC ภายนอกที่แยกต่างหาก — โดยทั่วไปคือเพาเวอร์ซัพพลายแบบสวิตชิ่งที่ติดตั้งในตู้ไฟฟ้าของเครื่องจักรในตำแหน่งอื่น

เหตุผลของการเปลี่ยนแปลงสถาปัตยกรรมนี้เป็นเรื่องของการปฏิบัติจริง ด้วยการแยกการแปลงกำลังหลักออกจากแผงวงจรเพาเวอร์ซัพพลายภายในของคอนโทรลเลอร์ CNC ทำให้ FANUC ทำให้แผงวงจร CNC ง่ายขึ้น — A20B-1005-0420 เพียงแค่จัดการการแปลง DC เป็น DC จาก 24V ที่จ่ายให้เป็นแรงดันไฟฟ้าที่ควบคุมต่ำกว่าที่จำเป็นสำหรับวงจรลอจิกและวงจรอนาล็อกของ CNC

แผงวงจรมีขนาดเล็กลง สร้างความร้อนน้อยลง และมีความน่าเชื่อถือมากขึ้น

แหล่งจ่ายไฟ 24VDC ที่จ่ายให้กับแผงวงจรโดยทั่วไปจะแยกออกจากวงจร 24VDC อื่นๆ ของเครื่องจักร (เซ็นเซอร์, โซลินอยด์, คอนแทคเตอร์) เพื่อป้องกันไม่ให้สัญญาณรบกวนจากการสวิตชิ่งของ I/O ของเครื่องจักรเข้ามาในเพาเวอร์ซัพพลายภายในของ CNC

ข้อมูลจำเพาะหลัก

สถาปัตยกรรมเพาเวอร์ซัพพลายซีรีส์ B — A20B-1005-0420 ทำงานอย่างไร

ในแร็คคอนโทรลเลอร์ FANUC ซีรีส์ 18B และ 21B ชุดเพาเวอร์ซัพพลายประกอบด้วยสองชั้น ชั้นล่างคือแผงวงจร I/O PSU — แผงวงจรขนาดใหญ่ที่จัดการการเชื่อมต่อระหว่างอินพุต 24VDC, บัสเพาเวอร์ภายในของ CNC และวงจร I/O ของเครื่องจักร (โมดูลอินพุต, โมดูลเอาต์พุต, อินเทอร์เฟซรีเลย์)

ชั้นบน ติดตั้งอยู่บนแผงวงจร I/O PSU โดยตรงในลักษณะติดตั้งซ้อนกัน คือ A20B-1005-0420 — แผงวงจรที่สร้างแรงดันไฟฟ้า DC ที่ควบคุมอย่างแม่นยำซึ่งจำเป็นสำหรับลอจิก, หน่วยความจำ, อินเทอร์เฟซเซอร์โว และอิเล็กทรอนิกส์จอแสดงผลของ CNC

การจัดวางแบบสองชั้นนี้ช่วยให้สามารถแยกแผงวงจรออกจากกันระหว่างการแก้ไขปัญหา หากไฟแสดงสถานะของแผงควบคุม CNC และ I/O ทำงานได้ (แสดงว่าแผงวงจร I/O PSU กำลังจ่ายไฟ 24V ให้กับวงจรอินเทอร์เฟซของเครื่องจักร) แต่โมดูล CPU และหน่วยความจำของ CNC ไม่เริ่มทำงาน (แสดงว่าวงจรจ่ายไฟลอจิกขัดข้อง) แสดงว่าปัญหาจำกัดอยู่ที่แผงวงจร A20B-1005-0420 ด้านบน

ในทางกลับกัน หากทั้ง I/O ของเครื่องจักรและลอจิกของ CNC ขัดข้องพร้อมกัน ปัญหาอาจอยู่ที่แหล่งจ่ายไฟ 24VDC ที่จ่ายให้กับชุดประกอบทั้งหมด

รุ่น -0420 (ประเภท C สำหรับ 16B/18B, ประเภท B ความจุสูงสำหรับ 21B) เป็นรุ่นที่ทนทานกว่ารุ่นทั่วไปสองรุ่น — ให้ความจุแอมแปร์สูงกว่ารุ่นพี่อย่าง -0421 (ซึ่งเป็นประเภท B ความจุต่ำสำหรับ 21B และประเภท C สำหรับ 18C/16C)

เครื่องจักรที่มี I/O มากขึ้น, ระบบเซอร์โวขนาดใหญ่ขึ้น หรือหน่วยแสดงผลกำลังสูงขึ้น ต้องการรุ่น -0420 ที่มีความจุสูงกว่า

การเปลี่ยนรุ่น -0421 ที่มีความจุต่ำกว่าในเครื่องจักรที่ต้องการรุ่น -0420 อาจส่งผลให้แรงดันไฟฟ้าตกภายใต้โหลดเต็ม — ซึ่งเป็นสาเหตุทั่วไปของสัญญาณเตือนเป็นระยะที่ยากต่อการติดตามโดยไม่วัดแรงดันไฟฟ้าภายใต้โหลดการทำงาน

ปัญหาเพาเวอร์ซัพพลาย — อาการในบริบทของ 16B/18B/21B

ปัญหาเพาเวอร์ซัพพลายในคอนโทรลเลอร์ CNC ซีรีส์ B จะแสดงอาการที่วิศวกรซ่อมบำรุงที่มีประสบการณ์จะจดจำได้:

CNC ดูเหมือนดับ: ไม่มีจอแสดงผล, ไม่มีพัดลมระบายความร้อนของ CNC ทำงาน, ไม่มีไฟ LED ติดบนแผงวงจรใดๆ

นี่บ่งชี้ถึงความล้มเหลวของเพาเวอร์ซัพพลายโดยสมบูรณ์ — ตรวจสอบแหล่งจ่ายไฟ 24VDC ที่ขั้วต่ออินพุตก่อน จากนั้นตรวจสอบฟิวส์ที่ขาดบนแผงวงจร PSU แล้วจึงสงสัยที่ A20B-1005-0420 เอง

CNC เริ่มทำงานบางส่วนแล้วหยุด: CNC เริ่มบูต — ไฟ LED ติดบนแผงวงจรหลักชั่วครู่, จอแสดงผลแสดงหน้าจอเริ่มต้น จากนั้นหยุดและแสดงสัญญาณเตือนระบบ

นี่บ่งชี้ถึงเพาเวอร์ซัพพลายที่สามารถจ่ายกระแสโหลดต่ำได้ (ระหว่างการบูตเมื่อโมดูลส่วนใหญ่ยังไม่ทำงาน) แต่ไม่สามารถรักษาแรงดันไฟฟ้าให้คงที่ภายใต้โหลดเต็มได้

วัดแรงดันไฟฟ้า +5V ภายใต้โหลดระบบเต็ม — เรลที่ตกต่ำกว่า 4.75V เมื่อเปิดใช้งานโมดูลทั้งหมด แต่แสดง 5.05V เมื่อ CNC อยู่ในระยะเริ่มต้นการบูต ยืนยันว่าเพาเวอร์ซัพพลายมีความสามารถในการจ่ายกระแสไม่เพียงพอ

สัญญาณเตือนระบบเป็นระยะที่สัมพันธ์กับอุณหภูมิแวดล้อม: CNC ทำงานได้ดีเมื่อเย็น แต่เกิดสัญญาณเตือนแบบสุ่ม (ข้อผิดพลาดพาริตีหน่วยความจำ, สัญญาณเตือนระบบ) หลังจากใช้งาน 30–60 นาที

นี่คืออาการคลาสสิกของตัวเก็บประจุอิเล็กโทรไลต์เสื่อมสภาพ — ตัวเก็บประจุทำงานได้ดีขึ้นเมื่อเย็นและแสดงค่า ESR ที่เพิ่มขึ้นเมื่อร้อน ทำให้แรงดันไฟฟ้าเกิดการกระเพื่อมเพิ่มขึ้นที่อุณหภูมิใช้งาน ซึ่งรบกวนวงจรหน่วยความจำและวงจรลอจิก

สัญญาณเตือน 910 (ข้อผิดพลาดพาริตี SRAM) ไม่ได้เกิดจากแบตเตอรี่หมด: หากแบตเตอรี่ SRAM ถูกยืนยันว่าดี แต่สัญญาณเตือน 910 ปรากฏเป็นระยะ ปัญหาแรงดันไฟฟ้าไม่เสถียรคือสิ่งที่ต้องสงสัยต่อไป — วงจร CMOS SRAM มีความไวต่อแรงดันไฟฟ้ากระเพื่อม และ PSU ที่มีตัวเก็บประจุเสื่อมสภาพสามารถสร้างแรงดันไฟฟ้ากระเพื่อมเพียงพอที่จะทำให้เกิดข้อผิดพลาดพาริตีได้โดยที่แรงดันไฟฟ้าไม่เกินช่วงความคลาดเคลื่อนปกติ

การบำรุงรักษาเชิงป้องกันและตัวเลือกการแลกเปลี่ยน

A20B-1005-0420 เป็นหนึ่งในแผงวงจรที่ได้รับการซ่อมบำรุงบ่อยที่สุดในระบบบำรุงรักษา FANUC ซีรีส์ B อย่างแม่นยำ เนื่องจากมีบทบาทในการจ่ายไฟให้กับแผงวงจรอื่นๆ ทั้งหมดในระบบ — ความเสื่อมประสิทธิภาพใดๆ จะส่งผลกระทบต่อคอนโทรลเลอร์ทั้งหมด

ศูนย์บริการ FANUC เฉพาะทางมักจะรวมการเปลี่ยนตัวเก็บประจุทั้งหมดเป็นมาตรฐานในการซ่อมบำรุง PSU โดยไม่คำนึงถึงข้อผิดพลาดที่ระบุ

แนวทางเชิงป้องกันนี้สมเหตุสมผลทางเศรษฐกิจ: การเปลี่ยนตัวเก็บประจุมีต้นทุนเพิ่มขึ้นเล็กน้อยในการซ่อมแซม แต่จะช่วยขจัดโหมดความล้มเหลวในอนาคตที่พบบ่อยที่สุดก่อนที่จะส่งเครื่องจักรกลับไปยังเวิร์กช็อป

บริการแลกเปลี่ยน (การจัดส่งยูนิตที่ได้รับการปรับปรุงและทดสอบแล้วเพื่อแลกกับแผงวงจรที่ชำรุด โดยมักมีการรับประกัน 6–12 เดือน) เป็นวิธีที่ปฏิบัติได้จริงที่สุดในการลดเวลาหยุดทำงานของเครื่องจักร

การมี A20B-1005-0420 สำรองไว้ในสถานที่ถือเป็นแนวทางปฏิบัติมาตรฐานในโรงงานที่มีเครื่องจักรหลายเครื่องที่ติดตั้งคอนโทรลเลอร์ซีรีส์ 18B หรือ 21B — ชิ้นส่วนนี้พบได้ทั่วไปจนการลงทุนสามารถพิสูจน์ได้ง่ายเมื่อเทียบกับการสูญเสียการผลิตรายวันจากการหยุดทำงานของเครื่องจักรโดยไม่คาดคิด

คำถามที่พบบ่อย

Q1: A20B-1005-0420 ถูกอธิบายว่าเป็นรุ่น "ความจุสูง" มีอะไรที่ใหญ่กว่ารุ่น -0421 โดยเฉพาะ?

รุ่น -0420 ให้กระแสเอาต์พุตรวมที่สูงกว่าบนเรลที่ควบคุมได้มากกว่ารุ่น -0421 ในสถาปัตยกรรมเพาเวอร์ซัพพลายของ FANUC สำหรับซีรีส์ B แผงวงจรที่มีฟอร์มแฟกเตอร์เดียวกันจะใช้สำหรับคอนฟิกูเรชันคอนโทรลเลอร์ที่แตกต่างกันโดยให้พิกัดกระแสที่แตกต่างกัน

คอนโทรลเลอร์ที่มีโมดูล I/O มากขึ้น, การเชื่อมต่อแอมพลิฟายเออร์เซอร์โวที่ใช้พลังงานสูงขึ้น หรือหน่วยแสดงผลขนาดใหญ่ขึ้น จะดึงกระแสจาก PSU มากขึ้น พวกเขาต้องการรุ่น -0420 (ความจุสูง)

คอนโทรลเลอร์ที่เรียบง่ายกว่าที่มีโมดูลน้อยกว่าจะดึงกระแสไฟน้อยลงและใช้รุ่น -0421 (ความจุต่ำ)

หมายเลขชิ้นส่วนในเอกสารคอนฟิกูเรชันเครื่องจักรเดิมจะยืนยันว่ารุ่นใดถูกต้องสำหรับเครื่องจักรเฉพาะ

Q2: ความคลาดเคลื่อนของแรงดันไฟฟ้าอินพุต 24VDC สามารถส่งผลต่อการทำงานของ A20B-1005-0420 ได้หรือไม่?

ใช่ แรงดันไฟฟ้าอินพุต 24VDC ไปยัง A20B-1005-0420 ควรอยู่ในช่วงความคลาดเคลื่อนอินพุตที่ระบุของแผงวงจร — โดยทั่วไปคือ 24VDC ±10% (21.6V ถึง 26.4V) แรงดันไฟฟ้าที่ต่ำกว่าค่าต่ำสุดจะทำให้ตัวแปลง DC-DC ภายในทำงานนอกช่วงการควบคุม ทำให้ความเสถียรของเอาต์พุตเรลลดลง

แรงดันไฟฟ้าที่สูงกว่าค่าสูงสุดอย่างมากอาจทำให้ส่วนป้องกันอินพุตและส่วนประกอบสวิตชิ่งของแผงวงจรเสียหายได้

ควรวัดแรงดันไฟฟ้า 24VDC ที่ขั้วต่ออินพุตของแผงวงจร PSU (ไม่ใช่ที่ตัวเพาเวอร์ซัพพลายเอง เพื่อคำนวณแรงดันไฟฟ้าตกคร่อมสายเคเบิล) และยืนยันว่าอยู่ในข้อกำหนดก่อนที่จะสรุปว่าแผงวงจร PSU เสียหาย

Q3: หลังจากเปลี่ยน A20B-1005-0420 แล้ว CNC แสดงสัญญาณเตือน 910 (ข้อผิดพลาดพาริตี SRAM) นี่เป็นความผิดของแผงวงจรที่เปลี่ยนใหม่หรือไม่?

สัญญาณเตือน 910 ทันทีหลังจากการเปลี่ยนแผงวงจร PSU บ่งชี้ถึงปัญหาแรงดันไฟฟ้ามากกว่าความผิดพลาดของแผงวงจร — แผงวงจรใหม่ อาจมีลักษณะเอาต์พุตที่แตกต่างกันเล็กน้อยซึ่งเปิดเผยปัญหาแบตเตอรี่ SRAM ที่แผงวงจรเดิมกำลังปิดบัง หรือแผงวงจรที่เปลี่ยนใหม่อาจมีเอาต์พุตที่ขอบเขตซึ่งทำให้เกิดปัญหาความไวต่อแรงดันไฟฟ้าของ SRAM

ตรวจสอบแรงดันแบตเตอรี่ SRAM ก่อน

จากนั้นวัดเรล +5V และ ±15V เมื่อระบบทำงานเต็มที่ หากแรงดันไฟฟ้าทั้งหมดอยู่ในข้อกำหนดและแบตเตอรี่ดี ให้โหลดพารามิเตอร์ CNC ใหม่จากข้อมูลสำรอง — ข้อมูล SRAM อาจเสียหายระหว่างขั้นตอนการเปลี่ยน (โดยเฉพาะอย่างยิ่งหากเครื่องจักรถูกปิดระหว่างขั้นตอนการติดตั้งโมดูล SRAM)

Q4: A20B-1005-0420 เข้ากันได้กับ FANUC ซีรีส์ 20 และ 21B หรือไม่?

ซีรีส์ 21B และซีรีส์ 20 เป็นรุ่นฮาร์ดแวร์ที่แตกต่างกันพร้อมสถาปัตยกรรมแร็คที่แตกต่างกัน

A20B-1005-0420 ถูกออกแบบมาโดยเฉพาะสำหรับซีรีส์ 21B (และรุ่นที่เกี่ยวข้อง 210-B) ซีรีส์ 20 ใช้ชุดเพาเวอร์ซัพพลายที่แตกต่างกัน

ยืนยันรุ่น CNC เฉพาะ — ซีรีส์ 20 เทียบกับซีรีส์ 21 — กับเอกสารฮาร์ดแวร์เดิมก่อนสั่งซื้อเพาเวอร์ซัพพลายทดแทน เนื่องจากระบบทั้งสองไม่สามารถใช้แทนกันได้ในระดับ PSU

Q5: ควรตรวจสอบฟิวส์ใดบน A20B-1005-0420 ก่อนที่จะสรุปว่าแผงวงจรเสีย?

A20B-1005-0420 โดยทั่วไปจะมีฟิวส์หนึ่งตัวหรือมากกว่าที่ติดตั้งบนแผงวงจรเพื่อป้องกันสายอินพุต 24VDC และในบางคอนฟิกูเรชัน จะป้องกันเอาต์พุตเรลแต่ละตัว

ฟิวส์เหล่านี้สามารถเข้าถึงได้เมื่อถอดแผงวงจรออกจากแร็ค

ฟิวส์อินพุตที่ขาดจะแสดงอาการเหมือนกับความล้มเหลวของแผงวงจรโดยสมบูรณ์ — ไม่มีแรงดันเอาต์พุต, ไม่มีไฟ LED ติด — แต่จะแก้ไขได้ด้วยการเปลี่ยนฟิวส์ (และระบุสาเหตุของเหตุการณ์กระแสเกินที่ทำให้ฟิวส์ขาด)

ตรวจสอบฟิวส์ทั้งหมดที่ติดตั้งบนแผงวงจรด้วยสายตาและด้วยเครื่องทดสอบความต่อเนื่องก่อนที่จะสรุปว่าวงจรแปลงกำลังของแผงวงจรล้มเหลว

ฟิวส์ที่ขาดอีกครั้งทันทีหลังจากการเปลี่ยนบ่งชี้ถึงความผิดพลาดกระแสเกินที่แท้จริงในส่วนปลายทางซึ่งต้องได้รับการแก้ไขก่อนที่ PSU จะสามารถทำงานได้อย่างปลอดภัย
