FANUC A20B-1004-0070 ∙ CZ-Type Spindle Motor Encoder PCB ∙ ความเร็วการตอบสนอง / Z-Pulse Orientation

เลขส่วน:A20B-1004-0070

ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)

ประเภทสินค้า:สปินด์มอเตอร์ Encoder PCB แบบ CZ

สัญญาณ C และ สัญญาณ Z

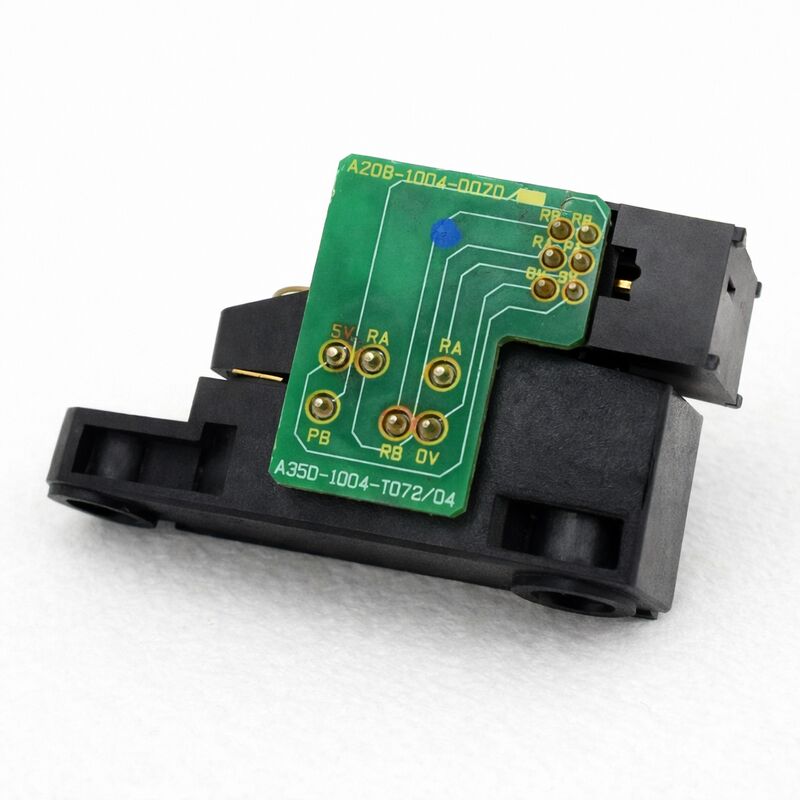

The A20B-1004-0070 is a CZ-type spindle encoder PCB — the board inside the spindle motor housing that reads the rotating encoder assembly and generates two distinct feedback signals for the spindle drive system.

สัญญาณ C (ความเร็ว)ให้เครื่องขยายกระดูกหมุน ความเร็วหมุนจริงของมอเตอร์เครื่องขยายเสียงเปรียบเทียบนี้ต่อเนื่องกับความเร็วที่สั่งและปรับปัจจุบันผลิตเพื่อชําระค่าตอบแทนสําหรับความแตกต่างของภาระระหว่างการตัด. ถ้าไม่มีสัญญาณ C ที่ใช้ได้ ระบบควบคุมความเร็วจะล้มเหลว และเครื่องยนต์ไม่สามารถรองรับ RPM ที่โปรแกรม

สัญลักษณ์ Z (จุดหมายทิศทาง):สร้างผลักดันหนึ่งครั้งต่อการหมุนหมุนของแกนCNC ใช้แรงผลักดันนี้เป็นจุดอ้างอิงมุมเมื่อดําเนินการทิศทางของ spindle ปฏิบัติการ M19 ที่หยุด spindle ในมุมแม่นยําสําหรับการเปลี่ยนเครื่องมืออัตโนมัติสัญญาณ Z มีประโยชน์สําหรับการตั้งทิศทางเท่านั้น ไม่ใช่สําหรับการตัดต่อเนื่อง ซึ่งเป็นเหตุผลว่าทําไมเส้นทางสัญญาณ Z ที่เสียหายจึงทําให้เกิดอาการเฉพาะอย่างยิ่ง คือ ความเร็วของหมุนปกติระหว่างการตัดแต่ M19 ทําผิดปกติทุกครั้ง.

สัญญาณที่ว่า การปรับทิศทางผิดพลาด การตัดทํางานอย่างถูกต้อง

PCB และ Rotor เป็นสองส่วนที่แยกกัน

A20B-1004-0070 เป็นส่วนอิเล็กทรอนิกส์ของชุดโคเดอร์รอเตอร์ ∙ อุปกรณ์กลไกที่หมุนกับแกนมอเตอร์และผ่านไปข้างหน้าองค์ประกอบการตรวจจับของ PCB ∙ เป็นองค์ประกอบแยกตัวที่มีหมายเลขส่วน FANUC ของตัวเองเมื่อเปลี่ยน PCB, rotor ของเดิมสามารถนําไปใช้ใหม่ถ้าไม่เสียหาย

หลังจากการชนหมุนหมุนหมุนอาจมีการเคลื่อนไหวหรือแตก แม้ว่ามันจะปรากฏว่ามองเห็นไม่เป็นอันตราย หมุนหมุนที่เคลื่อนไหวเปลี่ยนช่องว่างอากาศระหว่างองค์ประกอบการตรวจจับและพื้นผิวหมุนหมุนสร้างสัญญาณที่อ่อนแอหรือผิดปกติจาก PCB ใหม่ที่ทํางานได้ตรวจสอบ rotor และยืนยันช่องว่างอากาศที่ถูกต้องหลังจากการเปลี่ยนโคเดอร์ที่เกี่ยวข้องกับการชน

ข้อจํากัดหลัก

FAQ

Q1: การตั้งทิศทางของสปินด์ (M19) มีความผิดปกติเสมอ แต่การตัดด้วยความเร็วปกติ A20B-1004-0070 เป็นสาเหตุหรือไม่

อาการนี้โดยเฉพาะเจาะจงเกี่ยวข้องกับเส้นทางสัญญาณ Z (Z-signal path) ครับอัมพวาสเดียวที่สะอาดต่อรอบยืนยันว่าสัญญาณมีอยู่. Z-pulse ที่หายไปหรืออ่อนแอมากกับช่องว่างอากาศที่ถูกต้องที่ยืนยันแสดงถึง PCB ที่ผิดพลาด หาก Z-pulse มีอยู่ แต่การตั้งทิศทางยังคงล้มเหลวตรวจสอบการตั้งค่าปารามิเตอร์ทิศทาง spindle ใน CNC ก่อนเปลี่ยนบอร์ด.

Q2: เครื่องยนต์สปินด์ลุ้นเสีย เครื่องพิมพ์พีซีบีเอ็นโคเดอร์ดูไม่เสียหาย แต่เกิดความผิดตําแหน่ง อะไรควรตรวจสอบ

หลังการชน rotor อาจมีการเคลื่อนย้ายทางกายภาพบน shaft หรือได้รับความเสียหายโดยไม่มีการแตกที่เห็นได้ชัด rotor ที่เคลื่อนย้ายลดหรือบิดช่องว่างอากาศระหว่างมันและองค์ประกอบการตรวจจับ PCBสร้างสัญญาณที่อ่อนแอหรือผิดปกติ ไม่ว่าจะเป็นสภาพของ PCB. ถอดฝา Encoder ตรวจสอบ rotor และตรวจสอบช่องว่างอากาศตรงกับรายละเอียดในเอกสารการบํารุงรักษามอเตอร์ spindle ก่อนเปลี่ยน PCB

Q3: A20B-1004-0070 สามารถทดสอบได้บนเบนจ์นอกมอเตอร์?

ไม่มีการทดสอบที่ใช้ได้ในพื้นที่ปฏิบัติเป็นไปได้ PCB สร้างสัญญาณเพียงเมื่อหมุนผ่านผ่านองค์ประกอบการตรวจจับของมันการทดสอบฟังก์ชันจําเป็นต้องติดตั้ง PCB ในเครื่องยนต์ที่มีแกนหมุนยืนยันสัญญาณ C และ Z ที่ตัวเชื่อมโคเดอร์ ระหว่างหมุนแกนช้า

Q4: หลังจากเปลี่ยน PCB ความเร็วของ spindle ไม่สม่ําเสมอภายใต้ภาระการตัด แต่ทิศทางทํางานอย่างถูกต้อง

ความเร็วที่ผิดปกติภายใต้ภาระที่มีทิศทางที่ถูกต้องแสดงถึงปัญหาสัญญาณ C. สัญญาณ Z (ทิศทาง) กําลังทํางาน แต่ผลตอบสนองความเร็วมีช่วงเวลาหรือมีเสียงดังตรวจสอบเคเบิล Encoder และเชื่อมต่อสําหรับการติดต่อระยะสั้น.วัดขนาดของสัญญาณ C ณ ทางเข้าของเครื่องขยายเสียง สัญญาณที่ต่ํากว่าขั้นต่ําของเครื่องขยายเสียงจะผลิตผลตอบสนองความเร็วที่ไม่น่าเชื่อถือ แม้ว่าสัญญาณจะสะอาดที่สายต่อ PCB

Q5: บ้าน Encoder มีสารเย็นปนเปื้อน. บอร์ดสามารถทําความสะอาดและใช้ใหม่ได้หรือไม่?

การปนเปื้อนผิวแสงสามารถแก้ไขได้ด้วยเครื่องทําความสะอาดติดต่อที่ปลอดภัยสําหรับอิเล็กทรอนิกส์ แต่สารเย็นภายในกระเป๋าเครื่องปรับรหัสชี้ให้เห็นถึงความล้มเหลวของรหัสที่จะเกิดขึ้นอีกครั้งการระบุและซ่อมแซมผนึกที่ล้มเหลวก่อนการติดตั้งเครื่องปรับรหัสใหม่ทั้งการทําความสะอาดและการซ่อมแซมที่จําเป็นสําหรับการทํางานที่น่าเชื่อถือได้ในระยะยาว
