| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | Contact:Ms Amy SKYPE:sandesales01 EMAIL:sales01@sande-elec.com |
| หมายเลขรุ่น | A17B-3300-0201 |

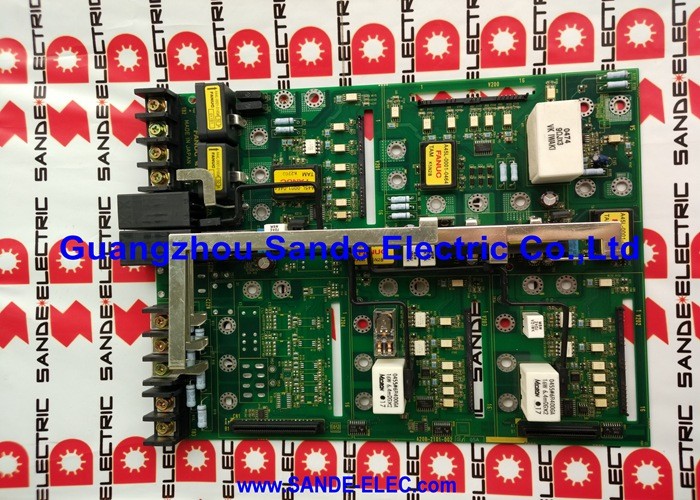

A17B-3300-0201 เป็นโมดูลเซอร์โวความเร็วสูง 6 แกนสำหรับแพลตฟอร์ม CNC i-series ของ FANUC — การ์ดปลั๊กอินที่จัดการการสื่อสาร FSSB และการควบคุมแกนเซอร์โวสำหรับแกนเซอร์โวทั้งหกแกนที่ให้บริการโดยโมดูลนี้ โดยจะติดตั้งโดยตรงบน PCB ต้นแบบ i-series ควบคู่ไปกับโมดูลปลั๊กอินอื่นๆ ที่ใช้งานได้: การ์ดโปรเซสเซอร์ CPU โมดูลกราฟิก และโมดูลหน่วยความจำ (SRAM, DRAM, FROM)
"ความเร็วสูง" ระบุอินเทอร์เฟซการสื่อสารเซอร์โวไฟเบอร์ออปติกแบบ FSSB ซึ่งเป็นบัสอนุกรมความเร็วสูงที่มาแทนที่การเดินสายแบบขนาน Type A/B PWM แบบเก่าในรุ่น CNC ของ i-series โมดูลนี้จะจัดการเส้นทางการสื่อสาร FSSB จาก CNC ไปยังห่วงโซ่เซอร์โวแอมพลิฟายเออร์ และประสานลูปแกนเซอร์โวพร้อมกันหกลูป
กำลังการผลิต 6 แกนของ A17B-3300-0201 ครอบคลุมการกำหนดค่าแกนมาตรฐานของแมชชีนนิ่งเซ็นเตอร์ เครื่องกลึงโรงสี และเครื่องกลึงหลายแกนที่ควบคุมแกน X, Y, Z, A, B และ C (หรือชุดค่าผสมที่เทียบเท่า) พร้อมกัน สำหรับระบบที่ต้องการแกน FSSB น้อยกว่าหกแกน โมดูลยังคงเป็นการติดตั้งที่ถูกต้อง — ช่องแกนที่ไม่ได้ใช้จะไม่ทำงานเพียงอย่างเดียว
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A17B-3300-0201 |
| การนับแกน | 6 |
| อินเทอร์เฟซ | FSSB ความเร็วสูง |
| ชุด | A17B-3300 |
| การติดตั้ง | เสียบปลั๊กเข้ากับ PCB ต้นแบบ i-series |
| เข้ากันได้ | FANUC i-Series CNC |
ภายในซีรีส์ A17B-3300 มีรูปแบบการนับแกนที่แตกต่างกันสำหรับการกำหนดค่า CNC ที่แตกต่างกัน:
| หมายเลขชิ้นส่วน | คำอธิบาย |
|---|---|
| A17B-3300-0200 | โมดูลเซอร์โว i-Series ความเร็วสูง 8 แกน |
| A17B-3300-0201 | โมดูลเซอร์โว i-Series ความเร็วสูง 6 แกน |
การนับแกนคือจุดตรวจสอบความเข้ากันได้ โมดูลที่ติดตั้งใน CNC จะต้องตรงกับการกำหนดค่าแกนของเครื่อง โมดูลที่มีช่องแกนน้อยกว่าเครื่องจักรต้องใช้แกนปล่อยโดยไม่มีการสื่อสารเซอร์โว FSSB ตรวจสอบจำนวนแกนของโมดูลที่ติดตั้งจากฉลากทุกครั้งก่อนสั่งเปลี่ยน
คำถามที่ 1: "Hi-Speed" หมายถึงอะไรในคำอธิบายของโมดูล
ความเร็วสูงระบุอินเทอร์เฟซ FSSB (Fibre Servo Serial Bus) — โปรโตคอลการสื่อสารเซอร์โวไฟเบอร์ออปติกของ FANUC ที่ใช้ในแพลตฟอร์ม CNC ซีรีส์ i ทำให้โมดูลนี้แตกต่างจากการ์ดควบคุมเซอร์โวอินเทอร์เฟซ Type A/B PWM รุ่นเก่าที่ใช้ใน CNC รุ่นก่อน i-ซีรี่ส์ อินเทอร์เฟซ FSSB นำคำสั่งเซอร์โวทั้งหกแกนจาก CNC ไปยังห่วงโซ่เครื่องขยายสัญญาณไดรฟ์ผ่านสายเคเบิลไฟเบอร์ออปติก
Q2: เครื่องมีแกนเซอร์โวเพียงสี่แกนเท่านั้น ควรใช้ A17B-3300-0201 (6 แกน) หรือไม่?
ได้ ถ้านั่นคือโมดูลที่ติดตั้งในเครื่อง ความจุ 6 แกนคือความสามารถของฮาร์ดแวร์ — ช่องแกนที่ไม่ได้ใช้จะยังคงไม่ทำงานในการกำหนดค่าแกน CNC พารามิเตอร์ CNC จะกำหนดจำนวนแกนที่ทำงานอยู่ ติดตั้งโมดูลที่แน่นอนในเครื่องจักรในปัจจุบัน โดยไม่คำนึงถึงจำนวนแกนควบคุมที่แท้จริง
คำถามที่ 3: สัญญาณเตือนใดที่ระบุว่า A17B-3300-0201 ล้มเหลว
การแจ้งเตือนการสื่อสาร FSSB ที่ส่งผลต่อแกนเซอร์โวหลายแกนพร้อมกัน โดยเฉพาะเมื่อเริ่มต้นระบบ บ่งชี้ถึงความผิดปกติในเส้นทางการสื่อสารเซอร์โวทั่วไป หากแกนเดียวแสดงสัญญาณเตือน FSSB ในขณะที่แกนอื่นๆ ยังคงปกติ ข้อผิดพลาดนั้นมีแนวโน้มมากขึ้นในแอมพลิฟายเออร์ มอเตอร์ หรือสายเคเบิลไฟเบอร์ของแกนเฉพาะ เมื่อโมดูลนี้ล้มเหลว โดยทั่วไปจะส่งผลต่อแกนทั้งหกที่โมดูลจัดการพร้อมกัน
คำถามที่ 4: การเปลี่ยน A17B-3300-0201 จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์ CNC หรือไม่
ไม่ พารามิเตอร์แกนเซอร์โวและการตั้งค่าประเภทมอเตอร์จะถูกจัดเก็บไว้ในโมดูลหน่วยความจำ SRAM ของ CNC ไม่ใช่ในการ์ดเซอร์โว สำหรับการทดแทน A17B-3300-0201 ที่เหมือนกัน ไม่จำเป็นต้องเปลี่ยนแปลงพารามิเตอร์แกน หลังการติดตั้ง ให้ตรวจสอบว่าการเชื่อมต่อไฟเบอร์ FSSB ทั้งหมดเข้าที่แล้ว และยืนยันว่าไม่มีสัญญาณเตือนการสื่อสาร FSSB เมื่อเปิดเครื่อง
Q5: A17B-3300-0200 (8 แกน) สามารถใช้แทน A17B-3300-0201 (6 แกน) ได้หรือไม่?
ซึ่งต้องได้รับการยืนยันว่าการกำหนดค่าฮาร์ดแวร์และซอฟต์แวร์ CNC รองรับโมดูล 8 แกนในตำแหน่งนี้ การแทนที่โมดูลระหว่างจำนวนแกนที่แตกต่างกันไม่ถือเป็นการสลับโดยตรงที่ได้รับการยืนยัน — การกำหนดค่าโทโพโลยี FSSB ของ CNC อาจจำเป็นต้องสะท้อนถึงการเปลี่ยนแปลง ยืนยันความเข้ากันได้กับเอกสารฮาร์ดแวร์ CNC ของเครื่องก่อนที่จะพยายามทดแทนข้ามตัวแปร
