| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A17B-3300-0200 |
เลขส่วน:A17B-3300-0200
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:PCB โมดูลเซอร์โวสต์ความเร็วสูง 8 แกน
ซีรี่ย์บอร์ด:A17B-3300
คําอธิบาย:8 AXIS HI-SPEED i SERIES SERVO MODULE หน่วยการทํางาน
ระบบที่เข้ากันได้:เครื่องควบคุม CNC FANUC ซีรี 16i, 18i, 21i
การใช้งาน:การควบคุม servo หลายแกนผ่าน FSSB interface

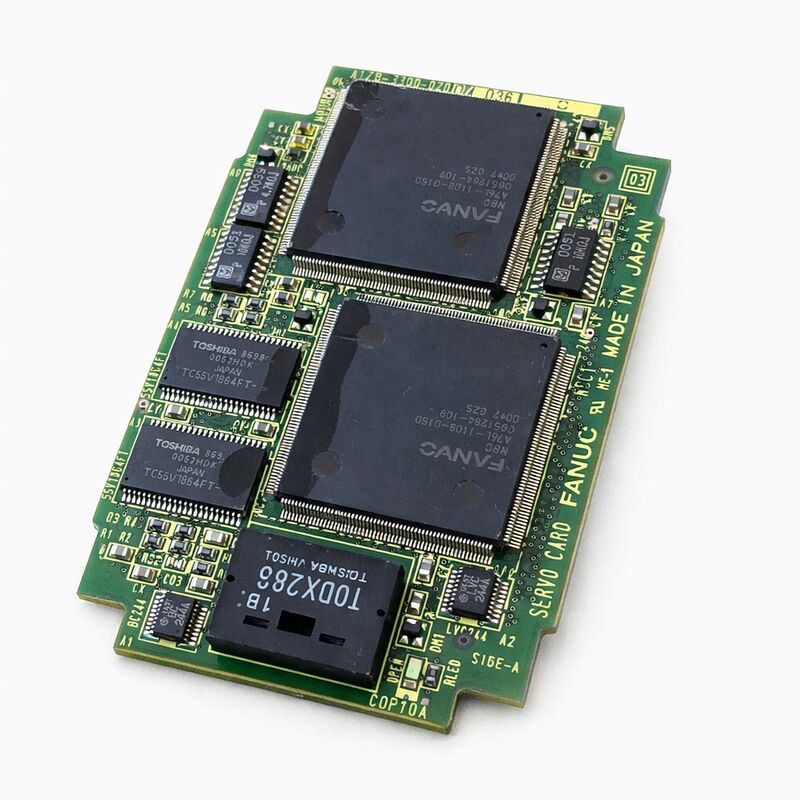

A17B-3300-0200 เป็นโมดูลเซอร์โวความเร็วสูง 8 แกนสําหรับเครื่องควบคุม CNC รายการ i ของ FANUC ครับ โดยเฉพาะอย่างยิ่งเป็นระบบ 16i, 18i และ 21i
It is the plug-in servo interface PCB that sits on the controller's main CPU board and manages high-speed serial communication with the servo amplifier modules through FANUC's FSSB (Fiber-optic Servo Serial Bus) interface.
สูงสุด 8 แกนเซอร์โวได้รับคําสั่งตําแหน่งและความเร็วผ่านบอร์ดนี้ และการตอบสนองของโคเดอร์ของพวกเขากลับผ่านมันเช่นกัน
The A17B-3300 series represents the servo interface module generation developed for the i-series CNC platforms — FANUC's highly successful family of controllers that powered a broad range of machining centres, ศูนย์หมุน, และเครื่องผลิตหลายแกนตั้งแต่ปลายปี 1990 จนถึงปี 2000 ภายในชุดนี้, ตัวแบบแผ่นต่าง ๆ ให้จํานวนแกนและระดับการทํางานที่แตกต่างกัน
The A17B-3300-0200 provides 8 axes at the hi-speed specification — the higher performance tier designed for machines requiring faster servo update rates for demanding high-accuracy or high-speed machining applications.

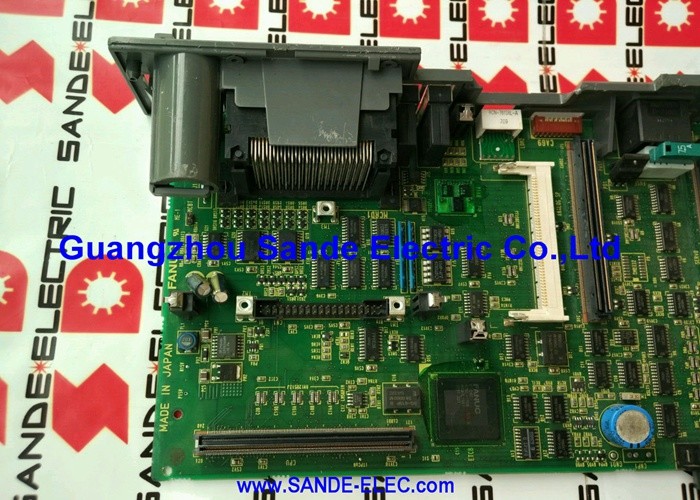

บอร์ดนี้พบในชุดข้างเคียงกับบอร์ด CPU หลัก (เช่น A16B-3200-0330) และโมดูล PMC (เช่น A20B-3300-0085) ที่รวมกันสร้างความรู้ของเครื่องควบคุม CNC ครบถ้วน
องค์ประกอบเหล่านี้ทํางานเป็นชุดที่ประสานกัน หน่วยงาน CPU จัดการการประมวลผลทั้งหมด, หน่วยงาน PMC จัดการกลยุทธ์บันไดเครื่อง,และ A17B-3300-0200 บริหารการสื่อสาร servo ในเวลาจริง ที่ทําให้แกนเคลื่อนไหวอย่างแม่นยํา.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A17B-3300-0200 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | PCB โมดูลเซอร์โวสต์ความเร็วสูง 8 แกน |
| ซีรี่ย์บอร์ด | A17B-3300 |
| จํานวนแกน | 8 |
| ความเร็ว | ความเร็วสูง |
| ซีรี่ย์ | i ซีรีย์ |
| อินเตอร์เฟซ | FSSB (Fiber Optic Servo Serial Bus) |
| ระบบที่เข้ากันได้ | ซีรี่ย์ 16i, 18i, 21i |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 70°C |
| ความชื้น | ไม่ปรับความหนาแน่น 20~80% RH |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ |
FSSB เป็นกระดูกสันหลังการสื่อสารระหว่าง i-series CNC controller และโมดูลเครื่องขยาย servo ของมัน It replaced the earlier PWM-based servo interface of the pre-i-series CNC generation with a high-speed optical serial bus — a fundamentally different architecture that sent position commands and received feedback as serial data packets over fiber-optic cables rather than as analog or parallel digital signals.
ข้อดีของ FSSB มากกว่าตัวก่อนของมันเป็นอย่างมาก สายไฟฟ้าออปติกมีความคุ้มกันต่อการรบกวนทางแม่เหล็กไฟฟ้าและสวิทช์พลังงานไม่สามารถผลักดันเสียงดังในเส้นทางสัญญาณทางออปติก.
โปรต็อกอลลําดับรวมข้อมูลแกนทั้งหมดเข้าในบัสความเร็วสูงเดียว แทนที่จะต้องการสายสัญญาณแยกสําหรับแต่ละแกน ทําให้การเชื่อมสายง่าย โดยเฉพาะบนเครื่องที่มีจํานวนแกนสูง
และธรรมชาติดิจิทัลของการสื่อสารทําให้การอัพเดทเซอร์โวเป็นตัวกําหนดมากขึ้น หน่วยบัญชาของแกนแต่ละตัวจะมาถึงในเวลาที่ถูกต้องในวงจรเซอร์โว
A17B-3300-0200 เป็นปลายทางด้านผู้ควบคุมของ FSSB
มันมีกลยุทธ์การสื่อสาร FSSB ที่จัดรูปคําสั่งตําแหน่งจากการติดต่อของตัวควบคุมเป็นแพ็คเกตข้อมูล FSSBส่งพวกเขาผ่านการเชื่อมโยงทางออทติกอลไปยังโมดูลการเสริมพลังงาน servo, และรับข้อมูลการตอบสนองจากเครื่องขยายเสียง
โปรแกรมเซอร์โวของเครื่องควบคุมไม่เคยจัดการกับการสื่อสารของ FSSB โดยตรง A17B-3300-0200 รับมือกับชั้นนั้นทั้งหมด
การกําหนด "ความเร็วสูง" ในคําอธิบายของ A17B-3300-0200 หมายถึงอัตราการอัพเดทเซอร์โวโมดูลเซอร์โววัตถุสัดส่วนแบบมาตรฐาน อัพเดทคําสั่งตําแหน่งต่อแกนแต่ละแกนในอัตราที่กําหนดโดยวงจรการแทรก CNC ฐาน.
โมดูลความเร็วสูง อัพเดทในอัตราที่สูงขึ้น √ การสั่งตําแหน่ง servo อัพเดทบ่อยขึ้นต่อวินาที
สําหรับการใช้งานแปรรูปส่วนใหญ่ ความแตกต่างคือไม่เห็นได้ชัด servo สามารถติดตามเส้นทางที่สั่งให้แม่นยํากับอัตราการอัพเดทใด ๆ
แต่สําหรับการใช้งานที่เกี่ยวข้องกับการคอนทูเรอร์ความเร็วสูง, ความแม่นยําสูงของชิ้นส่วนตัวประกอบขนาดเล็ก, หรือการแปรรูปพร้อมกันหลายแกนที่การปรับสynchronization แกนสําคัญอัตราการอัพเดทที่สูงกว่าจะทําให้มีการร่วมกันที่เข้มข้นระหว่างแกนและความผิดพลาดที่เหลือต่ํากว่าในสภาพแบบไดนามิก.
เครื่องจักรที่ระบุด้วยเซอร์โวความเร็วสูงจากการติดตั้งเดิมต้องการโมดูลเซอร์โวความเร็วสูงเพื่อการทํางานอย่างถูกต้อง
ซอฟต์แวร์ของเครื่องควบคุมคาดหวังวัฏจักรการอัพเดทที่สูงขึ้น และปารามิเตอร์การทํางานของเซอร์โว (gain, feedforward values) ถูกปรับให้เข้ากับลุปความเร็วสูงการติดตั้งบอร์ดความเร็วมาตรฐานในเครื่องที่ตั้งค่าสําหรับความเร็วสูงจะผลิตพฤติกรรม servo ไม่ถูกต้อง.
ซีรีย์ A17B-3300 ครอบคลุมครอบครัวโมดูลอินเตอร์เฟซเซอร์โวสําหรับรุ่น CNC ซีรีย์ i สมาชิกที่แตกต่างกันของครอบครัวให้จํานวนแกนที่แตกต่างกัน ∙ -0100 และ -0101 ให้ 8 แกน-0200 ยังให้บริการ 8 แกนที่ระดับความเร็วสูง, -0201 จําหน่ายแกน 6 แกนในความเร็วสูง, และรุ่นอื่น ๆ ครอบคลุมการผสมผสานอื่น ๆ.
บอร์ดที่ถูกต้องสําหรับเครื่องเฉพาะอย่างยิ่งขึ้นอยู่กับจํานวนแกนที่ควบคุมและนิยามความเร็ว ทั้งสองนี้ถูกบันทึกไว้ในเอกสารการตั้งค่าฮาร์ดแวร์ของเครื่อง
เนื่องจากบอร์ดเหล่านี้เป็นพลัคอินโมดูลบนบอร์ด CPU หลัก ความผิดพลาดของบอร์ดผลิตสัญญาณเตือนการสื่อสาร servo สําหรับแกนทั้งหมดที่บริการโดยบอร์ดพร้อมกัน
ความผิดพลาดที่กระทบเฉพาะแกนบางแกนมีโอกาสมากขึ้นในเครื่องขยาย servo หรือสายการตอบกลับสําหรับแกนเฉพาะเหล่านั้นมากกว่าใน A17B-3300-0200
Q1: ทั้งหมด 8 แกนบนเครื่องแสดงสัญญาณเตือนการสื่อสาร FSSB ที่เปิดเครื่อง. เครื่องเสริมพลังงานและสายไฟเบอร์ออปติกส์ได้รับการตรวจสอบและปรากฏว่าไม่เสียหาย. นี่อาจจะเป็น A17B-3300-0200 ไหม?
เครื่องเตือน FSSB ทันทีบนแกนทั้งหมดที่มีเครื่องขยายเสียงและสายไฟเบอร์ที่ดีที่ได้รับการยืนยันชี้ไปที่บอร์ดโมดูลเซอร์โวเป็นจุดผิดปกติทั่วไปทั้งหมด 8 ช่องทางแกนแบ่งปัน A17B-3300-0200 ของ FSSB สัญญาณการสื่อสาร.
ความผิดพลาดในวงจรที่ใช้ร่วมกันนี้จะส่งผลต่อช่องทางทั้งหมดเท่ากัน ใส่บอร์ดใหม่บนบอร์ด CPU หลักและตรวจสอบสายต่อของบอร์ด
ถ้าการปลูกใหม่ไม่ทําให้สัญญาณเตือนหายไป การเปลี่ยนบอร์ดเป็นขั้นตอนต่อไปที่เหมาะสม
Q2: มีเพียง 3 จาก 8 แกนแสดงสัญญาณ FSSB อื่น ๆ 5 เป็นปกติ นี่คือ A17B-3300-0200 หรือเครื่องเสริมพลังงาน?
เครื่องเตือน FSSB ช่วงแกนบางแกนปกติและแกนอื่น ๆ ไม่ปกติชี้ให้เห็นความผิดพลาดในหน่วยเติบโตเซอร์โวของแกนที่ได้รับผลกระทบหรือสายไฟเบอร์ออปติก แทนที่จะเป็นพอร์ตโมดูลเซอร์โว
บอร์ดประมวลผลทั้งหมด 8 แกนผ่านโลจิกร่วมกัน ผิดพลาดของบอร์ดมักจะส่งผลกระทบต่อแกนทั้งหมด ตรวจสอบสายเชื่อมไฟเบอร์ออปติกและสายไฟฟ้าสําหรับ 3 แกนที่ได้รับผลกระทบ
ตรวจสอบรหัสเตือนของเซอร์โว แอมพลิเฟียร์ สําหรับแกนเหล่านั้นโดยเฉพาะ
Q3: A17B-3300-0200 ถือว่าเป็นบอร์ดความเร็วสูง สามารถเปลี่ยนมันกับตัวแปรความเร็วมาตรฐานได้หรือไม่ หากรุ่นความเร็วสูงไม่ได้?
การเปลี่ยนแบบนี้ไม่แนะนําโดยไม่ตรวจสอบความสอดคล้อง การตั้งค่าโปรแกรมเซอร์โวเวอร์ของเครื่องควบคุม CNC และการปรับปารามิเตอร์เซอร์โวเวอร์อาจเป็นเฉพาะสําหรับการทํางานความเร็วสูง
การติดตั้งบอร์ดความเร็วมาตรฐานในระบบที่ตั้งค่าความเร็วสูง อาจทําให้การทํางานของเซอร์โวเสื่อมลง ความผิดพลาดในการติดตามที่ไม่ถูกต้อง หรือระบบเตือน
ยืนยันการตั้งค่าโปรแกรมเซอร์โวของเครื่องควบคุม ก่อนจะลองเปลี่ยนความเร็วข้าม
Q4: หลังจากเปลี่ยน A17B-3300-0200 การทํางานของ servo ดูเหมือนจะปกติ แต่แกนหนึ่งบางครั้งแสดงความผิดพลาดตําแหน่งที่สั้น ๆ ในช่วงการเคลื่อนไหวอย่างรวดเร็ว เครื่องขยายเสียงและมอเตอร์ยืนยันดีสิ่งที่ควรวิจัย?
ความผิดพลาดตําแหน่งบางครั้งในการเคลื่อนไหวอย่างรวดเร็วหลังจากการเปลี่ยนบอร์ดอาจชี้ให้เห็นถึงการเชื่อมต่อไฟเบอร์ออฟติกเฉลี่ยที่พอร์ต FSSB ของบอร์ดใหม่
เครื่องเชื่อมไฟเบอร์ต้องติดตั้งให้ดีและสะอาด
แม้แต่ปริมาณเล็ก ๆ ของการปนเปื้อนบนหน้าไฟเบอร์ออปติกหรือตัวเชื่อมที่ไม่ได้ถูกใช้อย่างเต็มที่อาจทําให้เกิดความผิดพลาดข้อมูลบางครั้งบน FSSB ที่ปรากฏเป็นความผิดพลาดตําแหน่งสั้น ๆทําความสะอาดใบหน้าเชื่อมต่อไฟเบอร์และให้แน่ใจว่าการใช้งานเต็ม ก่อนการสืบสวนต่อไป.
Q5: A17B-3300-0200 มีความสัมพันธ์กับซีรีส์ 16i, 18i และ 21i. มันทํางานในเครื่องควบคุม 0i ไหม?
เครื่องควบคุม 0i-series ใช้สถาปัตยกรรมทางกายภาพและไฟฟ้าที่แตกต่างจากครอบครัว 16i/18i/21i. รูปแบบบอร์ดโมดูลเซอร์โว, อินเตอร์เฟซบัส, และรายละเอียดไฟฟ้าต่างกัน
A17B-3300-0200 ได้ถูกออกแบบมาสําหรับสถาปัตยกรรมแพลตฟอร์ม 16i/18i/21i และไม่เข้ากันได้กับเครื่องควบคุม 0i-series ซึ่งใช้มาตรฐานของบอร์ดโมดูลเซอร์โวของตัวเอง
