| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |

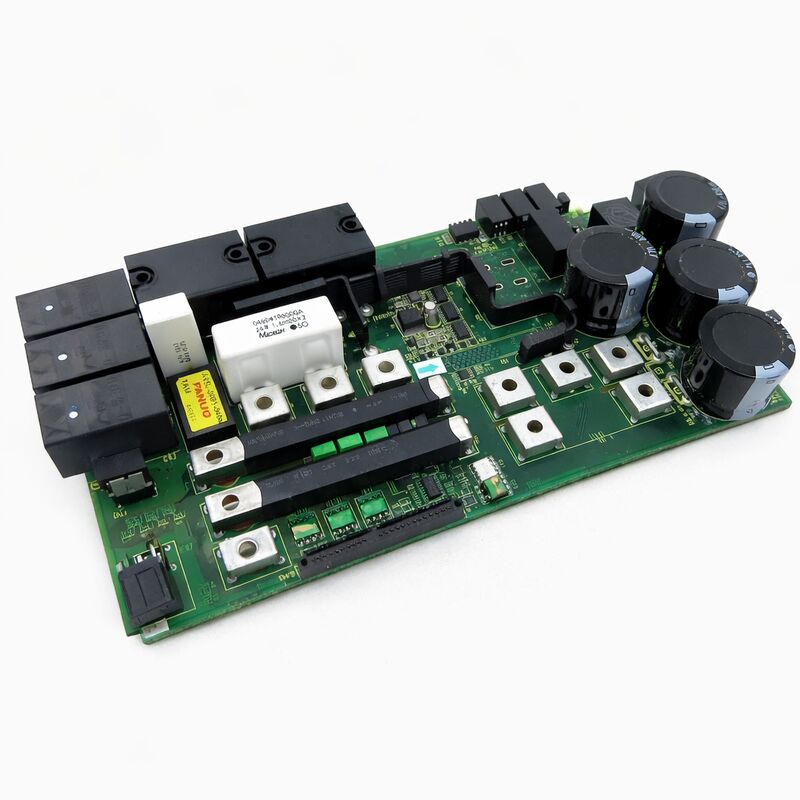

| หมายเลขรุ่น | A16B-3200-0521 |
หมายเลขชิ้นส่วน: A16B-3200-0521
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: แผงวงจรหลัก CPU ควบคุมแบบสแตนด์อโลน
ซีรีส์บอร์ด: A16B-3200
คำอธิบาย: i-A Stand Alone Control Main CPU PCB
การใช้งาน:ระบบควบคุม CNC ซีรีส์ FANUC i-A
หมายเหตุ: ต้องมีการตั้งโปรแกรม — พารามิเตอร์และโปรแกรมทั้งหมดต้องถูกโหลดใหม่หลังการติดตั้ง
A16B-3200-0521 คือแผงวงจรหลัก CPU แบบสแตนด์อโลนสำหรับตัวควบคุม CNC ซีรีส์ i-A ของ FANUC คำว่า "Stand Alone Control" ระบุว่าเป็นแผงประมวลผลหลักแบบอิสระ — เวอร์ชันที่จัดการการประมวลผลการควบคุม CNC ทั้งหมดบนแผงเดียวที่สมบูรณ์ในตัวเอง โดยไม่ต้องใช้ CPU ย่อยหรือแผงประมวลผลรองแยกต่างหากเพื่อให้ฟังก์ชันสมบูรณ์
ทุกสิ่งที่ตัวควบคุมต้องการเพื่อรันกระบวนการหลัก — การประมาณค่า, การดำเนินการ PMC, การสื่อสารเซอร์โว, การจัดการหน่วยความจำ และการควบคุมอินเทอร์เฟซผู้ปฏิบัติงาน — มาจากแผงนี้
ภายในซีรีส์ A16B-3200 ของ FANUC การระบุ i-A วางแผงนี้ไว้ในรุ่นแรกของแพลตฟอร์ม CNC ซีรีส์ i ของ FANUC
ซีรีส์ i แสดงถึงความก้าวหน้าที่สำคัญเหนือซีรีส์ B ก่อนหน้า — โปรเซสเซอร์ที่เร็วขึ้น, ความแม่นยำสูงขึ้น, จำนวนแกนที่เพิ่มขึ้น, พื้นที่จัดเก็บโปรแกรมมากขึ้น และการนำ FSSB (Fiber-optic Servo Serial Bus) มาใช้เป็นอินเทอร์เฟซการสื่อสารเซอร์โวมาตรฐาน
A16B-3200-0521 คือแผงวงจรหลัก CPU ที่ทำให้ความสามารถเหล่านี้เป็นจริงในการกำหนดค่าตัวควบคุมแบบสแตนด์อโลน
การออกแบบแผงแบบ "สแตนด์อโลน" เป็นหนึ่งในสองแนวทางสถาปัตยกรรมในซีรีส์ i: สแตนด์อโลน (ที่แผงวงจรหลัก CPU เป็นหน่วยที่สมบูรณ์และเป็นอิสระ) และแบบติดตั้งบน LCD (ที่ CPU และจอแสดงผลถูกรวมเข้าด้วยกัน)
เวอร์ชันสแตนด์อโลนช่วยให้สามารถเปลี่ยนแผงวงจรหลัก CPU ได้โดยไม่ขึ้นกับหน่วยแสดงผล และช่วยให้สามารถใช้แผงวงจร CPU เดียวกันกับกำหนดค่าการแสดงผลที่แตกต่างกันได้
ความยืดหยุ่นนี้เป็นหนึ่งในเหตุผลที่แผงสแตนด์อโลนเป็นตัวเลือกที่นิยมสำหรับการติดตั้งเครื่องมือเครื่องจักรขนาดใหญ่และซับซ้อน
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-3200-0521 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | แผงวงจรหลัก CPU แบบสแตนด์อโลน |
| ซีรีส์บอร์ด | A16B-3200 |
| คำอธิบาย | i-A Stand Alone Control Main CPU |
| การใช้งาน | ตัวควบคุม CNC ซีรีส์ FANUC i-A |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 70°C |
| ความชื้น | ไม่ควบแน่น, 20–80% RH |
| ข้อกำหนดหลังการติดตั้ง | โหลดพารามิเตอร์และโปรแกรมใหม่ทั้งหมด |
| สภาพที่มีจำหน่าย | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ |
เครื่อง CNC รุ่น i-A ของ FANUC ถูกนำไปใช้อย่างแพร่หลายในอุตสาหกรรมเครื่องมือเครื่องจักรตั้งแต่ปลายทศวรรษ 1990 ถึงกลางทศวรรษ 2000
รุ่นนี้ขับเคลื่อนศูนย์เครื่องจักร, ศูนย์กลึง, เครื่องเจียร และเครื่องจักรผลิตแบบหลายแกนจำนวนมากที่ยังคงใช้งานได้ดีในปัจจุบัน
แผงวงจรหลัก CPU รุ่น i-A คือแกนหลักของตัวควบคุม — หากทำงานไม่ถูกต้อง เครื่องจักรจะไม่ทำงาน
การกำหนดค่าแบบสแตนด์อโลนที่ใช้ใน A16B-3200-0521 วางแผงวงจรหลัก CPU ไว้ในแร็คตัวควบคุม เชื่อมต่อกับแผงหลัง F-BUS
แผงหลังจ่ายไฟและการสื่อสารไปยังแผงทั้งหมดในแร็ค — การ์ดอินเทอร์เฟซเซอร์โว, โมดูลหน่วยความจำ, แผง PMC, การ์ด I/O และโมดูลกราฟิกทั้งหมดเสียบเข้ากับบัสที่ใช้ร่วมกันนี้ A16B-3200-0521 คือมาสเตอร์บนบัสนี้
มันจะเริ่มต้นบัสเมื่อเปิดเครื่อง, ตรวจสอบว่ามีแผงใดบ้าง และจัดสรรแบนด์วิดท์การสื่อสารระหว่างแผงเหล่านั้น
FSSB เชื่อมต่อการประมวลผลเซอร์โวของแผงวงจรหลัก CPU เข้ากับโมดูลแอมพลิฟายเออร์เซอร์โวผ่านสายเคเบิลใยแก้วนำแสง
อินเทอร์เฟซออปติคัลความเร็วสูงนี้ให้คำสั่งตำแหน่งเซอร์โวและรับการตอบกลับจากเอ็นโค้ดเดอร์มอเตอร์ที่อัตราการอัปเดตสูงที่การตัดเฉือนแบบหลายแกนที่แม่นยำต้องการ
A16B-3200-0521 มีวงจรอินเทอร์เฟซ FSSB ที่ทำให้การสื่อสารเซอร์โวความเร็วสูงนี้เป็นไปได้
แผงแบบสแตนด์อโลนและแผงแบบติดตั้งบน LCD ให้บริการแพลตฟอร์ม CNC i-A เดียวกัน แต่แตกต่างกันในการรวมเข้ากับจอแสดงผลทางกายภาพ
แผงวงจรหลัก CPU แบบติดตั้งบน LCD จะอยู่ด้านหลังแผงแสดงผล เชื่อมต่อโดยตรงกับอิเล็กทรอนิกส์ของจอแสดงผล
จอแสดงผลและ CPU เป็นชุดเดียวกัน หากส่วนประกอบใดส่วนประกอบหนึ่งล้มเหลว อาจต้องมีการตรวจสอบทั้งชุด
แผงแบบสแตนด์อโลน A16B-3200-0521 จะอยู่ในแร็คตัวควบคุม แยกจากจอแสดงผล
แผงอินเทอร์เฟซจอแสดงผลและสายเคเบิลแยกต่างหากเชื่อมต่อเอาต์พุตจอแสดงผลของ CPU เข้ากับแผง
การแยกทางกายภาพนี้มีข้อได้เปรียบในการบำรุงรักษา — ความผิดพลาดของจอแสดงผลไม่ส่งผลกระทบต่อแผงวงจร CPU และความผิดพลาดของแผงวงจร CPU ไม่จำเป็นต้องถอดจอแสดงผลออก
สำหรับการติดตั้งเครื่องจักรที่แร็คตัวควบคุมอยู่ห่างจากตำแหน่งผู้ปฏิบัติงาน — การติดตั้งแบบติดตั้งบนแผงในตู้ไฟฟ้าแยกต่างหาก หรือเครื่องจักรที่มีหน่วย CNC ระยะไกล — ความยืดหยุ่นของสถาปัตยกรรมแบบสแตนด์อโลนในการจัดเรียงทางกายภาพมีประโยชน์อย่างยิ่ง
ข้อเท็จจริงที่สำคัญที่สุดเกี่ยวกับการทำงานของ A16B-3200-0521 คือข้อกำหนดในการตั้งโปรแกรมหลังการเปลี่ยน เมื่อติดตั้งแผงใหม่หรือปรับปรุงใหม่ FROM จะมีซอฟต์แวร์ปฏิบัติการ CNC สำหรับซีรีส์ i-A — แต่ FROM จะอยู่ในสถานะเริ่มต้นจากโรงงาน
การกำหนดค่าเฉพาะของเครื่องจักรยังไม่ได้ถูกโหลด
เครื่องจักรทุกเครื่องที่ใช้แผงนี้มีการตั้งค่าพารามิเตอร์ที่ไม่ซ้ำกัน: ขีดจำกัดการเคลื่อนที่ของแกน, การตั้งค่าเกนเซอร์โว, การกำหนดค่าสปินเดิล, ค่าตัวจับเวลาและตัวนับ PMC, ตารางการชดเชยข้อผิดพลาดของระยะพิทช์ และชุดพารามิเตอร์การทำงานทั้งหมดที่ทำให้ตัวควบคุมตรงกับเครื่องจักรที่ควบคุม
ทั้งหมดนี้อยู่ใน SRAM บนแผง ซึ่งได้รับการสนับสนุนจากแบตเตอรี่ เมื่อติดตั้งแผงใหม่ SRAM จะเริ่มว่างเปล่า
สิ่งนี้ทำให้สถานการณ์การสำรองข้อมูลก่อนการเปลี่ยนแผงมีความสำคัญอย่างยิ่ง
ก่อนถอดแผงเดิมออก การสำรองข้อมูลที่สมบูรณ์ผ่านฟังก์ชัน I/O ข้อมูลของ CNC จะต้องบันทึกพารามิเตอร์ CNC, พารามิเตอร์ PMC, โปรแกรมแลดเดอร์ PMC, การชดเชยข้อผิดพลาดของระยะพิทช์ และโปรแกรมชิ้นงานที่จัดเก็บทั้งหมด
ด้วยการสำรองข้อมูลนี้ การกู้คืนข้อมูลหลังการติดตั้งจะเป็นขั้นตอนที่กำหนดไว้และเป็นระบบ
หากไม่มีสิ่งนี้ การสร้างชุดพารามิเตอร์ของเครื่องจักรจากเอกสารจะเป็นกระบวนการที่ยาวนานและมีข้อผิดพลาด
Q1: CNC รุ่น i-A แสดงสัญญาณเตือนระบบเมื่อเปิดเครื่องซึ่งอ้างถึงข้อผิดพลาด ROM หรือ FROM แผง A16B-3200-0521 เป็นสาเหตุหรือไม่?
สัญญาณเตือนข้อผิดพลาด FROM เมื่อเริ่มต้นบ่งชี้ถึงความล้มเหลวในการอ่านโมดูล FROM ที่มีซอฟต์แวร์ปฏิบัติการ CNC
โมดูล FROM เป็นส่วนประกอบที่เสียบได้บน A16B-3200-0521 ก่อนที่จะสรุปว่าแผงหลักล้มเหลว ให้ตรวจสอบว่าโมดูล FROM อยู่ในซ็อกเก็ตอย่างถูกต้องหรือไม่
โมดูล FROM ที่เสียบไม่แน่นจะทำให้เกิดข้อผิดพลาดในการอ่าน FROM ที่เหมือนกับความล้มเหลวของแผง
เสียบโมดูล FROM ใหม่และลองอีกครั้ง หากข้อผิดพลาดยังคงอยู่เมื่อโมดูลเสียบแน่นแล้ว โมดูล FROM เองอาจมีข้อบกพร่อง — โมดูล FROM สามารถเปลี่ยนได้โดยไม่ขึ้นกับแผงวงจรหลัก CPU
Q2: หลังจากที่เครื่องจักรถูกเก็บไว้เป็นเวลา 18 เดือน ตัวควบคุม i-A ไม่สามารถรักษาพารามิเตอร์ผ่านการเปิด-ปิดเครื่องได้ นี่คือแผงวงจรหรือไม่?
ความล้มเหลวในการรักษาพารามิเตอร์หลังจากการจัดเก็บเป็นเวลานานเกือบตลอดเวลาเป็นปัญหาแบตเตอรี่หมด ไม่ใช่ความล้มเหลวของแผงวงจร
แบตเตอรี่ SRAM บน A16B-3200-0521 มีอายุการใช้งานจำกัด
หลังจาก 18 เดือนโดยที่เครื่องจักรไม่ได้เปิดเครื่อง แบตเตอรี่อาจหมดประจุต่ำกว่าเกณฑ์การรักษา SRAM
เปลี่ยนแบตเตอรี่ จากนั้นกู้คืนพารามิเตอร์จากการสำรองข้อมูล
แผงวงจรเองไม่มีข้อบกพร่อง เว้นแต่ปัญหาจะยังคงอยู่หลังจากการเปลี่ยนแบตเตอรี่และการกู้คืนพารามิเตอร์
Q3: CNC ทำงานได้ถูกต้อง แต่บางครั้งก็แสดงข้อผิดพลาดในการสื่อสารระหว่าง CPU กับแผงควบคุม แล้วกู้คืนได้ สิ่งนี้บ่งชี้อะไรเกี่ยวกับ A16B-3200-0521?
ข้อผิดพลาดในการสื่อสารระหว่าง CPU กับแผงเป็นครั้งคราวที่กู้คืนได้เองบ่งชี้ถึงปัญหาคอนเนคเตอร์หรือสายเคเบิลระหว่างแผงวงจร CPU แบบสแตนด์อโลนกับอินเทอร์เฟซแผงควบคุม มากกว่าแผงวงจร CPU ที่กำลังจะเสีย
ตรวจสอบสายเคเบิลและคอนเนคเตอร์ในเส้นทางการสื่อสารจอแสดงผล ทำความสะอาดหน้าสัมผัสคอนเนคเตอร์
ตรวจสอบว่าคอนเนคเตอร์ทั้งหมดเสียบแน่นแล้ว และไม่มีพินเสียหาย
ข้อผิดพลาดเป็นครั้งคราวที่อาจเกิดจากปัญหาการเชื่อมต่อไม่ควรถือว่าเป็นความผิดของแผงวงจรจนกว่าจะยืนยันว่าเส้นทางการเชื่อมต่อดีแล้ว
Q4: A16B-3200-0521 ที่เปลี่ยนใหม่ถูกอธิบายว่าเป็น "ปรับปรุงใหม่" การปรับปรุงแผงวงจรหลัก CPU อย่างเหมาะสมเกี่ยวข้องกับอะไรบ้าง?
การปรับปรุงแผงวงจรหลัก CPU อย่างเหมาะสมจะจัดการกับส่วนประกอบที่มีแนวโน้มที่จะล้มเหลวมากที่สุดตลอดอายุการใช้งาน: การเปลี่ยนแบตเตอรี่สำรอง SRAM ด้วยเซลล์ใหม่ตามข้อกำหนดที่ถูกต้อง; การตรวจสอบตัวเก็บประจุอิเล็กโทรไลต์ทั้งหมดบนแผงวงจรเพื่อการเสื่อมสภาพ; การทำความสะอาดหน้าสัมผัสคอนเนคเตอร์; และการทดสอบการทำงานในระบบ CNC i-A ที่สมบูรณ์ รวมถึงการตรวจสอบลำดับการบูต, การโหลดและการรักษาพารามิเตอร์, และการสื่อสารเซอร์โวผ่าน FSSB
แผงวงจรที่ปรับปรุงใหม่ควรมาพร้อมกับการรับประกันที่จัดทำเอกสารซึ่งครอบคลุมการทำงานของแผงวงจรในช่วงเวลาที่กำหนด
Q5: แผงวงจรหลายแผงในตัวควบคุม i-A มาจากช่วงการผลิตเดียวกัน คุ้มค่าที่จะเปลี่ยน A16B-3200-0521 ล่วงหน้าก่อนที่จะล้มเหลวหรือไม่ เนื่องจากมีอายุมาก?
การเปลี่ยนล่วงหน้าเป็นกลยุทธ์ที่สมเหตุสมผลหากเครื่องจักรมีความสำคัญต่อการผลิต และความล้มเหลวของแผงวงจรจะทำให้เกิดการหยุดทำงานอย่างมีนัยสำคัญ
อย่างไรก็ตาม CPU หลักของ A16B-3200-0521 เป็นส่วนประกอบโซลิดสเตตที่ค่อนข้างทนทาน — โหมดความล้มเหลวที่พบบ่อยที่สุด (แบตเตอรี่หมด, ตัวเก็บประจุเสื่อมสภาพ) สามารถซ่อมแซมได้โดยไม่ต้องเปลี่ยนแผงวงจรทั้งหมด
การเปลี่ยนแบตเตอรี่ประจำปีและการตรวจสอบด้วยสายตาเป็นระยะของตัวเก็บประจุบนแผงวงจรสามารถยืดอายุการใช้งานได้อย่างมาก
การมี A16B-3200-0521 สำรองที่ผ่านการทดสอบแล้วบนไซต์งานจะให้ความคุ้มครองต่อความล้มเหลวโดยไม่ก่อให้เกิดการหยุดชะงักจากการวางแผนการเปลี่ยนล่วงหน้า
