| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-3200-0513 |

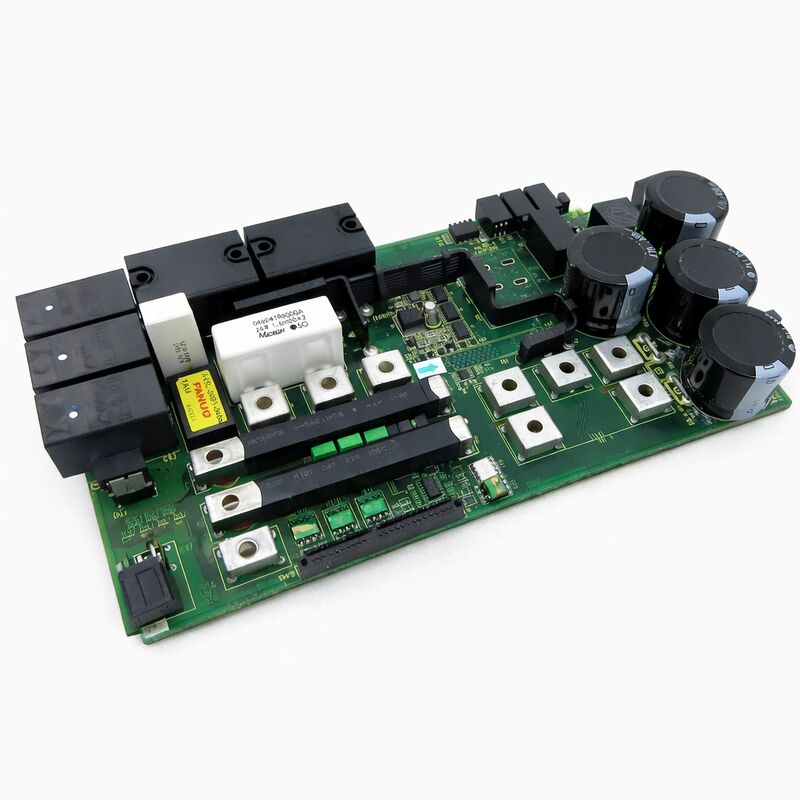

เลขส่วน:A16B-3200-0513
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:พีซีบีพลังงาน / บอร์ดไฟฟ้า
ซีรี่ย์บอร์ด:A16B-3200
การใช้งาน:เครื่องควบคุม CNC FANUC และระบบอัตโนมัติอุตสาหกรรม
The A16B-3200-0513 is a power printed circuit board from FANUC's A16B-3200 series — the family of controller boards that underpins FANUC's CNC and industrial automation platforms across multiple generations of machine tools, หุ่นยนต์ และระบบการผลิต
บอร์ดไฟฟ้าในชุดนี้รับผิดชอบในการผลิตและกระจายความแรงดันแบบ DC ที่ถูกกําหนด ซึ่งทุกบอร์ดอื่นในตัวควบคุมต้องพึ่งพา
เมื่อบอร์ดพลังงานทํางานอย่างถูกต้อง มันมองไม่เห็น ระบบเริ่มต้น ใช้งาน และหยุดโดยไม่เกิดอุบัติเหตุ เมื่อมันล้มเหลว ผลลัพธ์ก็ทันที
ไม่มีบอร์ดพลังงาน หมายความว่าไม่มีการทํางานของเครื่องควบคุม
ซีรีย์ A16B-3200 ของ FANUC ครอบคลุมชนิดบอร์ดที่มีฟังก์ชันมากมาย: บอร์ด CPU หลัก, บอร์ด I / O, บอร์ดอินเตอร์เฟซ servo และบอร์ดไฟฟ้า
บอร์ดไฟฟ้าใช้สล็อตที่ตั้งไว้ในรากควบคุมและวงจรสื่อสาร.
ความอดทนก็แคบ FANUC's industrial-grade controller design specifies voltage rails that are regulated closely enough to ensure stable operation across the full range of ambient temperatures and load conditions the controller encounters.
A16B-3200-0513 ให้บริการแพลตฟอร์มควบคุมเฉพาะของตัวเองภายในครอบครัว A16B-3200
มันให้บริการโครงสร้างพลังงาน ที่พานอื่นๆ ในเครื่องควบคุมนั้นพึ่งพากัน ทําให้มันเป็นหนึ่งในองค์ประกอบพื้นฐานที่สุดในระบบ
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-3200-0513 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | พีซีบีพลังงาน / บอร์ดไฟฟ้า |
| ซีรี่ย์บอร์ด | A16B-3200 |
| การใช้งาน | ระบบควบคุม CNC ของ FANUC |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | ไม่ปรับความหนาลง ≤ 75% RH |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
เครื่องควบคุม CNC FANUC เป็นชุดที่ติดตั้งบนรากของบอร์ดที่มีฟังก์ชันที่แตกต่างกัน แต่ละบอร์ดมีหน้าที่เฉพาะเจาะจงบอร์ด PMC ใช้กลยุทธ์บันไดเครื่อง; การ์ดอินเตอร์เฟียสเซอร์โวสื่อสารกับเครื่องกระตุ้นการขับเคลื่อน; โมดูลความจําเก็บข้อมูลปารามิเตอร์และโปรแกรม
บอร์ดทั้งหมดนี้ต้องการพลังงาน DC ที่มั่นคงและถูกกําหนด เพื่อทํางาน
ในสถาปัตยกรรม A16B-3200 เครื่องควบคุม แบอร์ดพลังงานได้รับไฟฟ้าที่เข้ามา โดยทั่วไปจากตู้พลังงานหลักของเครื่องเครื่องปรับระดับสาย, และระดับการกรองเข้าสู่สายไฟฟ้าหลายแบบที่แผ่นหลังของตัวควบคุมกระจาย
แต่ละรางมีความดันที่กําหนดไว้ และความจุที่ตรงกับภาระที่ใช้
บอร์ดไฟฟ้ายังมีวงจรป้องกัน: การป้องกันความแรงเกินที่ตัดสายรถไฟก่อนความแรงเกินจะทําลายบอร์ดด้านล่างการป้องกันความแรงเกินที่ป้องกันการเข้าวงจรสั้นบนรั้วหนึ่งจากการหล่นเข้าไปในรั้วอื่น ๆ, และวงจรเริ่มต้นอ่อนที่เพิ่มความกระชับกําลังไฟฟ้าในลําดับที่ควบคุมได้
ตัวชี้วัด LED บนหน้าหน้าของบอร์ดพลังงาน ̇ สามารถมองเห็นผ่านแผ่นหน้าของเครื่องควบคุมหรือตรงบนบอร์ด ̇ ให้การวินิจฉัยระดับแรก
สายไฟที่เกินความอดทนจะจุดไฟ LED ที่ตรงกันความตอบสนองทางสายตาที่รวดเร็วนี้มักเป็นจุดเริ่มต้นในการวินิจฉัยว่าความผิดพลาดของตัวควบคุมมาจากบอร์ดพลังงานหรืออื่น ๆ.
ความบกพร่องของบอร์ดพลังงาน สร้างลักษณะของอาการที่สามารถจําได้ได้ ซึ่งแยกมันออกจากความบกพร่องของบอร์ดควบคุมอื่น ๆ
รูปแบบความล้มเหลวที่สมบูรณ์แบบที่สุด ณ ที่บอร์ดพลังงานไม่ส่งผลอะไรเลย กลับกลายเป็นการควบคุมที่มืด: ไม่มีจอแสดงผล, ไม่มีกิจกรรม LED, ไม่มีการทํางานของพัดลม. เครื่องเป็น inert ทั่วไป
ความล้มเหลวบางส่วน เป็นเรื่องที่พบบ่อย และเป็นเรื่องการวินิจฉัย
รถไฟฟ้าที่ลอยต่ํา หรือล้มเหลว ทําให้แผ่นที่ใช้ไฟฟ้าจากรถไฟฟ้านั้นทํางานผิดปกติ ในขณะที่แผ่นบนรถไฟฟ้าอื่น ๆ ทํางานปกติ
เครื่องควบคุมอาจเริ่มต้นบางส่วน แสดงกิจกรรมบางส่วนบนจอ แล้วหยุดด้วยสัญญาณเตือนในจุดในลําดับการเริ่มต้นที่มันเรียกรถไฟที่ล้มเหลวครั้งแรก
การติดตามสัญญาณเตือนไปยังระยะการเริ่มต้น และจากนั้นไปยังรถไฟที่ระยะนั้นขึ้นอยู่กับ เป็นวิธีที่น่าเชื่อถือในการยืนยันว่าบอร์ดพลังงานเป็นแหล่งความผิดพลาด
ความเสื่อมที่เกี่ยวข้องกับอายุเป็นกลไกการล้มเหลวที่แพร่หลายสําหรับบอร์ดพลังงานในเครื่องควบคุมที่ใช้งานนานเครื่องประกอบไฟฟ้าในระดับการปรับเปลี่ยนและระดับกรองผลิตสูญเสียความจุและเพิ่ม ESR ตลอดหลายปีในการทํางานที่อุณหภูมิสูง.
สายไฟที่ได้รับผลกระทบพัฒนาคลื่นที่ในที่สุดเกินความอดทนในการเข้าของบอร์ดด้านล่าง ก่อนความล้มเหลวที่สมบูรณ์แบบ อาการคือระยะเวลาการทุจริตปารามิเตอร์, หรือพฤติกรรมที่ผิดปกติที่ขึ้นอยู่กับอุณหภูมิ และเลวร้ายขึ้นเมื่อตัวควบคุมอบอุ่นในการทํางาน
บอร์ดซีรีส์ A16B-3200 ของ FANUC จากรุ่นเครื่องควบคุมก่อนหน้านี้ ไม่ได้ผลิตอีกต่อไป
ตลาดหลังการจําหน่ายสําหรับบอร์ดเหล่านี้ ทดสอบหน่วยส่วนเกินจากเครื่องจักรที่ถอดรหัส, บอร์ดที่ได้รับการปรับปรุงอย่างมืออาชีพที่มีตัวประกอบการฟื้นฟูและการทดสอบการทํางานและบริการซ่อมแซมสําหรับความบกพร่องระดับองค์ประกอบเฉพาะเจาะจง.
เมื่อซื้อเครื่องสํารอง A16B-3200-0513 ยืนยันหมายเลขชิ้นที่แม่นยําจากฉลากของคณะกรรมการเอง
บอร์ดพลังงานภายในชุด A16B-3200 ที่แตกต่างกันด้วยตัวอักษรท้าย อาจมีนิติบุคลากรไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าความคล้ายคลึงทางกายภาพไม่ใช่ตัวชี้วัดที่น่าเชื่อถือของความเข้ากันได้.
Q1: เครื่องควบคุม FANUC เริ่มทํางาน แต่หยุดทํางานหลังจากใช้งานได้ไม่กี่นาที ไม่มีรหัสสัญญาณเตือนแสดงขึ้นก่อนการหยุดทํางาน A16B-3200-0513 อาจเป็นสาเหตุได้หรือไม่
การปิดความร้อนหลังจากระยะอุ่นอุ่นเป็นอาการคลาสสิกของการแก่ตัวของตัวประกอบไฟฟ้าในระยะการปรับเปลี่ยนของบอร์ดพลังงาน
ขณะที่ตัวประกอบความชรา ESR ของมันจะเพิ่มขึ้นกับอุณหภูมิ
เมื่อบอร์ดอบอุ่นขึ้น การเพิ่ม ESR ทําให้กระแสไฟฟ้าเกินขั้นต่ําที่ทําให้การป้องกันความแรงเกินหรือต่ํา ทําให้ระบบปิด
อาการนี้ที่ปรากฏหลังจากช่วงเวลาของการทํางานปกติอย่างแน่นอน
Q2: หลังเกิดเหตุการณ์การกระตุ้นไฟฟ้า, เครื่องควบคุมไม่ทํางานเลย. การให้บริการที่เข้ามาได้รับการยืนยันเป็นปกติ. มีโอกาสที่บอร์ดไฟฟ้าได้รับความเสียหายหรือไม่?
เหตุการณ์การกระแทกไฟฟ้าบ่อย ๆ ทําให้บอร์ดไฟฟ้าเสียหาย
ความกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ
ส่วนประกอบที่เปราะบางที่สุดคือ ไดโอเดสปรับการเข้า ไฟล์ปรับการเข้า และทรานซิสเตอร์สวิตชิ่งหลัก
ทั้งหมดนี้ตั้งอยู่บนบอร์ดไฟฟ้า ถ้าการให้บริการที่เข้ามายืนยันเป็นปกติ และตัวควบคุมไม่แสดงสัญญาณของชีวิตตรวจสอบไฟฟิวส์ที่สามารถเข้าถึงได้บนบอร์ด ก่อนสั่งเปลี่ยน.
คําถามที่ 3: แกนหนึ่งบน CNC แสดงสัญญาณสัญญาณเซอร์โว ในขณะที่แกนอื่นๆ เป็นปกติ ตัวชี้วัดไฟฟ้า LED ทั้งหมดบน A16B-3200-0513 เป็นสีเขียว มีการผิดพลาดในบอร์ดไฟฟ้ายังคงเกิดขึ้นหรือไม่
เครื่องเตือนการทํางานแบบแกนเดียวที่มีสายไฟทั้งหมดแสดงปกติ ไม่น่าจะเป็นที่มาจากบอร์ดพลังงาน
บอร์ดพลังงานส่งรางไฟฟ้าไปยังบอร์ดทั้งหมดพร้อมกัน รางไฟฟ้าที่ล้มเหลวจะส่งผลกระทบต่อหลายบอร์ด ไม่ใช่แค่แกนเดียว
เครื่องเตือนแกนเดียวชี้ไปที่เครื่องขยายเซอร์โวสําหรับแกนนั้น, มอเตอร์, คาเบลการตอบสนอง, หรือวงจรอินเตอร์เฟซเซอร์โวเฉพาะแกนนั้นพันธมิตรพลังงานสามารถถูกยกเว้นเป็นสาเหตุที่น่าจะเป็นในกรณีนี้.
Q4: A16B-3200-0513 ของสํารองควรเก็บไว้อย่างไร เพื่อรักษาความสามารถในการทํางานของมัน?
เก็บไว้ในบรรจุของเดิมที่ป้องกันสแตติก รักษาอุณหภูมิห้องที่คงที่และความชื้นสัดส่วนต่ํา
หลีกเลี่ยงการหมุนเวียนอุณหภูมิ ที่ทําให้สับสนต่อสับที่ส่วนประกอบที่ติดอยู่บนพื้นผิวของแผ่น
ถ้าบอร์ดถูกเก็บไว้นานกว่าไม่กี่ปีตรวจสอบตัวประกอบไฟฟ้าเพื่อพบสัญญาณที่เห็นได้ชัดของการทําลายล้าง ด้านบนบวมหรือการรั่วไหลของไฟฟ้าก่อนการติดตั้งในเครื่องผลิต.
สําหรับการเก็บรักษาระยะยาว การปรับปรุงระยะสั้นของตัวประกอบไฟฟ้าจะขยายอายุการใช้งานของมัน
Q5: มี A16B-3200-0513 ที่ได้รับการปรับปรุง. การปรับปรุงที่มีชื่อเสียงควรรวมอะไรสําหรับบอร์ดพลังงานประเภทนี้?
การปรับปรุงบอร์ดพลังงานที่เหมาะสมรวมถึงการเปลี่ยนตัวประกอบไฟฟ้าทั้งหมดด้วยส่วนประกอบใหม่ที่ตรงกับรายละเอียดเดิม (หรือด้วยตัวประกอบไฟฟ้าที่มีประเภทที่เท่าเทียมกันหรือดีกว่า),การตรวจสอบและเปลี่ยนอุปกรณ์ป้องกันที่ล้มเหลวใด ๆ การทดสอบการทํางานภายใต้ภาระกับรถไฟออกทั้งหมดที่วัดในแรงนามและการตรวจสอบว่าบอร์ดตอบสนองความแม่นยําของความแรงดันและคุณสมบัติ ripple.
การทําความสะอาดและตรวจสอบความเสียหายทางกายภาพ
