| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-3200-0500 |
เลขส่วน:A16B-3200-0500
ผู้ผลิต:บริษัท ฟานุค (ญี่ปุ่น)
ประเภทสินค้า:I/O PCB
ซีรี่ย์บอร์ด:A16B-3200
ระบบที่เข้ากันได้:เครื่องควบคุม CNC FANUC ซีรี 0i-B
การใช้งาน:อินเตอร์เฟซ I/O และการสื่อสารข้อมูล

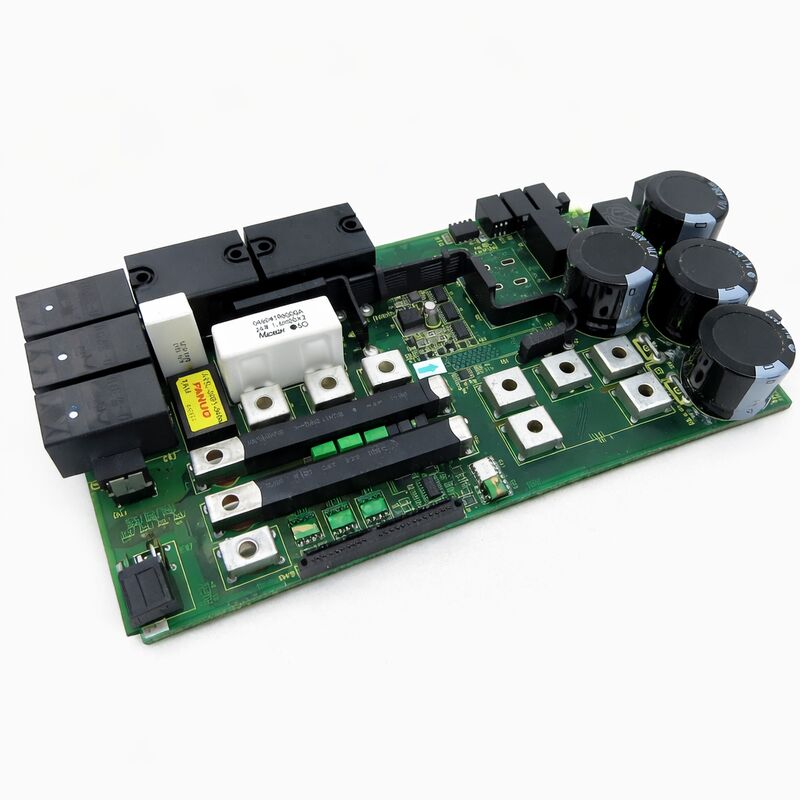

A16B-3200-0500 เป็นบอร์ดวงจรพิมพ์ I/O ที่ใช้กันทั่วไปในเครื่องควบคุม CNC ซีรีส 0i-B ของ FANUC0i-B รุ่นที่สองของครอบครัว CNC compact 0i ของ FANUC ถูกนํามาใช้อย่างกว้างขวางในศูนย์หมุนและศูนย์แปรรูปตลอดยุคการผลิต.
PCB I/O เป็นบอร์ดที่รับผิดชอบต่อการเข้าและออกแบบดิจิตอล ระหว่างเครื่องควบคุม CNC และสายไฟสนามของเครื่องมือ
การอ่านของเซ็นเซอร์ และผลิตของเรเล่ทุกรายการ จากโปรแกรมบันได PMC ผ่านบอร์ดนี้
0i-B ถูกออกแบบให้มีประสิทธิภาพในเรื่องค่าใช้จ่าย และมีคุณสมบัติครบวงจรในการทํางาน CNC ในแพคเกจที่คอมพัคต์
มันนําความสามารถในชุด i ของ FANUC ไปยังเครื่องจักรที่ขนาดเต็ม 16i หรือ 18i จะถูกระบุเกิน
PCB I/O ในสถาปัตยกรรมนี้ดําเนินหน้าที่อินเตอร์เฟซสนามเดียวกันกับ PCB I/O ในระบบ FANUC ใหญ่กว่า, ขยายขนาดให้กับความต้องการ I/O ของ 0i-B.
A16B-3200-0500 เป็นบอร์ดที่ทําหน้าที่นี้
ในโครงสร้างแบบโมดูลของเครื่องควบคุม 0i-B PCB I/O นั่งติดกับบอร์ด CPU หลักและเครื่องพลังงาน
มันนําสัญญาณเข้าดิจิทัลจากเครื่อง ∙ สวิทช์ขีดจํากัด, เซ็นเซอร์ความใกล้ชิด, สวิทช์ความดัน, ปุ่มพานีโอเปอเรเตอร์ ∙ ไปยังบันทึกการเข้าของ PMC
มันขับสัญญาณออกจาก PMC วาล์ว solenoid, รีเลย์ coils, สปินด์เปิด, การควบคุมปั๊มน้ําเย็น ออกสู่เครื่องจักรฮาร์ดแวร์
อินเตอร์เฟซสนามสองทิศนี้เป็นจุดประสงค์หลักของ PCB I/O
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-3200-0500 |
| ผู้ผลิต | บริษัท ฟานุค |
| ประเภทสินค้า | I/O PCB |
| ซีรี่ย์บอร์ด | A16B-3200 |
| ระบบที่เข้ากันได้ | FANUC ซีรี่ย์ 0i-B CNC (0i-TB, 0i-MB และเข้ากันได้) |
| การใช้งาน | อินเตอร์เฟซ I/O ดิจิตอลสําหรับสายไฟสนามเครื่องมือ |
| สาเหตุ | ญี่ปุ่น |
| อุณหภูมิการทํางาน | 0 °C |
| อุณหภูมิในการเก็บ | -20 ∼ 60°C |
| ความชื้น | 75% RH แม็กซ์ (ไม่หมัก) |
| สภาพที่มี | ใหม่ (ส่วนเกิน) / ปรับปรุงใหม่ / ซ่อมแซม |
เครื่องควบคุม 0i-B ใช้โปรโตคอลสื่อสารลําดับของ I/O Link FANUC ในการเชื่อมต่ออุปกรณ์ I/O กับ CNC
PCB I/O ใน 0i-B ร่วมในเครือข่าย I/O Link สัญญาณจากสายไฟของเครื่องมาถึงเครื่องเชื่อมของ PCB I/O, ถูกดิจิตอล, แล้วส่งผ่าน I/O Link ไปยัง PMC.คําสั่งออกจาก PMC เดินทางกลับผ่าน I / O Link ไปยัง PCB I / Oซึ่งขับเคลื่อนวงจรออกที่เหมาะสม
สถาปัตยกรรมเชื่อมต่อลําดับนี้หมายความว่าระยะทางทางกายภาพระหว่าง CNC controller และจุดติดตั้ง PCB I/O ไม่จํากัดด้วยความยาวของสายสัญญาณแต่ละสาย
The I/O Link cable carries all channel data between the controller and the I/O hardware — a significant practical advantage in machine tool installations where the CNC cabinet and the machine control panel may be separated by a distance that would make individual wire runs impractical.
PCB I/O จัดการสัญญาณสนามสด หน่วยการเข้า, ป้องกันเสียงกระแทก, การจัดการสถานการณ์การตัดสั้นผลิต
การปรับสัญลักษณ์นี้ หมายความว่า PMC จะรับสัญญาณสะอาดการแสดงภาพดิจิตอลที่น่าเชื่อถือของสถานะจริงของเครื่องจักร แทนสัญญาณที่ไม่ถูกใช้ โดยต้องรับฟังเสียงดังและการสลับสลับของสภาพแวดล้อมอุตสาหกรรมที่ทํางาน.
รุ่นเครื่องควบคุม 0i-B ที่ครอบคลุม 0i-TB สําหรับการหมุนและ 0i-MB สําหรับการบด อยู่ในกระแสหลักของตลาดเครื่องมือในยุคการผลิตFANUC อุปกรณ์มันด้วยเครื่องยนต์บันได PMC-SB7 (บน -0491 mainboard variant), การสื่อสาร servo FSSB และอินเตอร์เฟียสสนาม I / O Link ที่ให้ผ่านบอร์ดนี้
รวมกันแล้ว มันกําหนดระบบ CNC ที่สมัยใหม่ และสมบูรณ์แบบ
เครื่องจักรที่สร้างขึ้นบนแพลตฟอร์ม 0i-B ยังคงอยู่ในการใช้งานการผลิตที่ทํางานอยู่ทั่วโลก ส่วนบํารุงรักษาสําหรับเครื่องจักรเหล่านี้มีความต้องการอย่างต่อเนื่อง
A16B-3200-0500 I/O PCB เป็นหนึ่งในบอร์ดที่สามารถเปลี่ยนได้ในสนามในสเต็ก 0i-Bเกิดขึ้นเมื่อความผิดพลาดที่เกี่ยวข้องกับ I/O กลับไปที่บอร์ดแทนที่จะเป็นสายไฟสนามหรืออุปกรณ์ I/O ที่เชื่อมต่อ.
ความผิดพลาด I/O ในระบบ CNC เป็นหนึ่งในปัญหาด้านการบํารุงรักษาที่พบบ่อยที่สุด แต่ไม่ใช่ความผิดพลาด I/O ทั้งหมดที่ตามรอยกลับมาสู่ PCB I/Oขั้นตอนแรกในการสืบสวนความผิดพลาด I/O คือการยืนยันว่าอะไหล่ไหนที่ล้มเหลว: อุปกรณ์สนาม, สายไฟ, หรือ PCB
สกรีนวินิจฉัย PMC ของ CNC แสดงสถานะการทํางานของช่อง I/O ทุกช่อง หากช่องอ่านไม่ถูกต้อง ติดตามมันขณะที่ใช้อุปกรณ์สนามทางกายภาพหรือวัดสัญญาณสายไฟ
ช่องทางที่อ่านไม่ถูกต้องเมื่อสัญญาณสายไฟถูกยืนยันถูกต้องที่ตัวเชื่อมของบอร์ดชี้ไปที่บอร์ด
ช่องทางที่อ่านถูกต้องเมื่อสัญญาณสนามอยู่เหนือขั้นต่ําหนึ่ง อาจแสดงให้เห็นว่าวงจรเข้าในแผ่นมีปัญหา
การล้มเหลวของช่อง I/O หลายช่องด้วยกัน โดยเฉพาะช่องในกลุ่มเครื่องเชื่อมเดียวกันซึ่งมักจะส่งผลกระทบต่อเส้นทางสัญญาณหนึ่งครั้ง.
คําถามที่ 1: หลายหน่วยการเข้าหยุดอ่านถูกต้องหลังจากการกระแทกไฟฟ้าในห้องเครื่องจักร การทดสอบสายไฟเป็นอย่างดี A16B-3200-0500 อาจได้รับความเสียหายหรือไม่
การกระจายพลังงานบ่อย ๆ ทําร้ายวงจรเข้า PCB I / O เพราะการเข้าเชื่อมต่อตรงกับสายไฟสนามที่พลังงานกระจาย
องค์ประกอบป้องกันบนบอร์ดดูดซึมพลังงานกระแสไฟฟ้า แต่เหตุการณ์ซ้ํา ๆ หรือกระแสไฟฟ้าที่หนัก ๆ สามารถทําลายวงจรเข้านอกระยะการป้องกัน
ด้วยสายไฟที่ยืนยันว่าดี บอร์ดคือองค์ประกอบต่อไปที่จะสืบสวน
ตรวจสอบว่าอินทุ้นที่ได้รับผลกระทบทั้งหมดอยู่ในกลุ่มเครื่องเชื่อมเดียว
Q2: เครื่อง PMC 0i-B แสดงสัญญาณเตือน แต่การทดสอบสายไฟในสนามทั้งหมดเป็นปกติ. PCB I / O ไม่มีความเสียหายที่เห็นได้ชัด. บอร์ดสามารถมีความผิดพลาดโดยไม่มีสัญญาณที่เห็นได้ชัด?
ครับ การล้มเหลวของ PCB I/O มากมาย อะไหล Optocouplers ล้มเหลว IC ไดรเวอร์ผลิต การเชื่อมต่อพื้นดินแรงต่อต้านสูง
บอร์ดที่ดูไม่เสียหาย ยังคงมีส่วนประกอบภายในที่ล้มเหลว
หากการเชื่อมต่อและอุปกรณ์สนามได้รับการยืนยันว่าดี, PCB I / O ควรถูกเปลี่ยนเป็นขั้นตอนการวินิจฉัยต่อไป.
Q3: A16B-3200-0500 จากเครื่อง 0i-TB สามารถใช้ในเครื่อง 0i-MB ได้หรือไม่?
ฮาร์ดแวร์ PCB I/O มีหน้าที่เดียวกันทั้งในระบบ 0i-TB (การหมุน) และ 0i-MB (การบด)
บอร์ดเองไม่แยกระหว่างประเภทของเครื่องจักร มันให้บริการสนาม I / O การเชื่อมต่อสําหรับใด ๆ PMC ระดับที่ติดตั้งในผู้ควบคุม
ยืนยันว่าการแก้ไขบอร์ดและการตั้งค่า I/O Link เป็นที่เข้ากันได้
หากเลขส่วนและการแก้ไขตรงกัน บอร์ดสามารถเปลี่ยนระหว่างอุปกรณ์ 0i-TB และ 0i-MB ได้
Q4: หลังจากเปลี่ยน PCB I / O, ผลิตบางอย่างทํางาน แต่อื่น ๆ ไม่. โปรแกรม PMC ดูถูกต้อง. อะไรควรตรวจสอบ?
การออกที่ไม่ทํางานหลังจากการเปลี่ยนบอร์ดด้วยโปรแกรม PMC ที่ถูกต้อง ชี้ให้การมอบหมายที่อยู่ออก
ยืนยันว่า แผนที่ Y ของ PMC ตรงกับการมอบตัวเชื่อมของ I/O PCB สําหรับการออกที่ได้รับผลกระทบ
ตรวจสอบเช่นกันว่า ปริมาตรการตั้งค่าผลิตใด ๆ ใน CNC ที่กําหนดการมอบช่องทางผลิตถูกต้อง
หากการมอบหมายที่อยู่ได้รับการยืนยัน ทดสอบช่องทางการออกที่ไม่ทํางานโดยตรงกับฟังก์ชันการออกแบบบังคับของ PMC เพื่อยืนยันว่าฮาร์ดแวร์ตอบสนองหรือไม่
Q5: PCB I/O ได้ถูกเปลี่ยนแล้ว ตอนนี้เครื่องกําลังทํางาน แต่ I/O Link ไม่สามารถก่อตั้งได้ นี่แสดงถึงอะไร
การล้มเหลวของ I/O Link หลังจากการเปลี่ยนบอร์ดแสดงให้เห็นถึงการไม่สอดคล้องการตั้งค่า I/O Link ระหว่างบอร์ดใหม่และตัวควบคุม หรือการเชื่อมต่อสาย I/O Link ที่ผิดปกติหรือความผิดพลาดของแผ่นบนเครื่องสํารอง.
ตรวจสอบสาย I/O Link ระหว่างบอร์ด CPU หลักและ PCB I/O 確認ทั้งสองปลายเชื่อมต่ออย่างปลอดภัย
และยืนยันว่า การตั้งค่าสล็อต I/O Link ในปารามิเตอร์ CNC จะตรงกับที่อยู่ I/O Link ของบอร์ดใหม่
ถ้าทั้งสองยืนยันว่าถูกต้อง กระดานสํารองอาจผิดปกติเอง
