| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-3200-0425 |

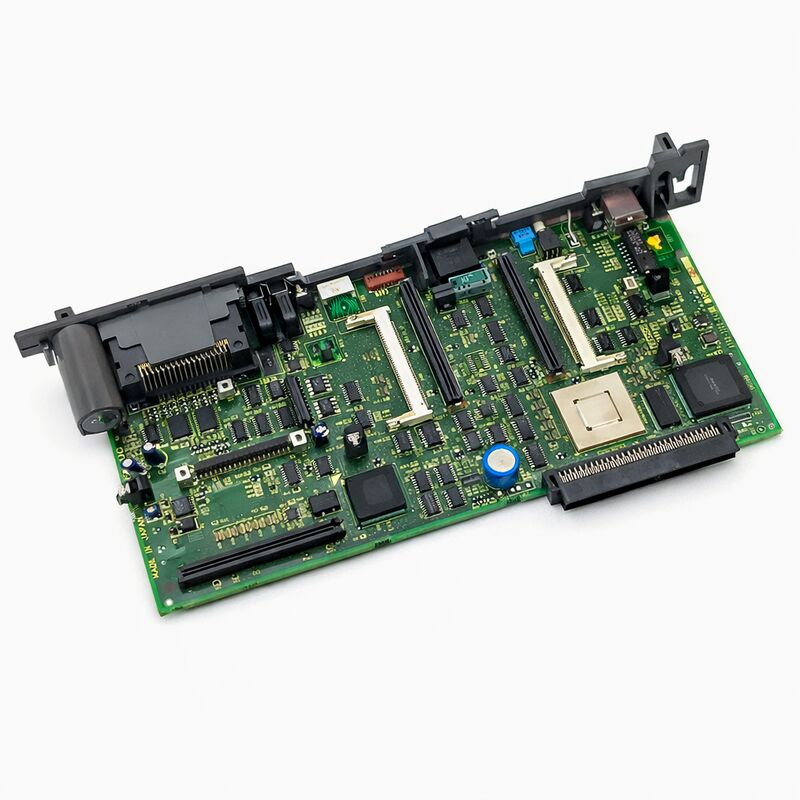

A16B-3200-0425 เป็นพีซีพีหลักของซีรีส์ 21i-B CNC ของ FANUC ผังที่ใช้โปรแกรมปฏิบัติการ CNC, ทําโปรแกรมบันได PMC, บริหารความจําและอินเตอร์เฟซ I/Oและประสานงานทุกฟังก์ชันของเครื่องควบคุมผ่าน Backplaneเมื่อบอร์ดนี้ล้มเหลว เครื่องควบคุมไม่ทํางาน และเครื่องหยุดโดยสิ้นเชิง
ซีรี่ย์ 21i-B เป็นแพลตฟอร์มคอมแพคต์ i-series ของ FANUC สําหรับเครื่องมือขนาดเล็กและขนาดกลาง.มันมอบคุณภาพและความน่าเชื่อถือ i-series ภายในชุดลักษณะที่เล็กกว่า 16i และ 18i.อินเตอร์เฟซผู้ประกอบการที่คุ้นเคย) เป็นเรื่องปกติของแพลตฟอร์มขนาดใหญ่ i-series, ดังนั้นโปรแกรมส่วนและขั้นตอนผู้ประกอบการโอนโดยไม่ต้องเปลี่ยนแปลง.
DPL เฉพาะระบุสถาปัตยกรรม: อิเล็กทรอนิกส์ CPU และอินเตอร์เฟซจออยู่บนบอร์ดแยกกันบอร์ด CPU จัดการการประมวลผลทั้งหมดอย่างอิสระและเชื่อมต่อกับหน่วยจอผ่านการเชื่อมต่ออินเตอร์เฟซที่กําหนด. หากจอแสดงผลล้มเหลว, บอร์ด CPU ยังคงไม่เปลี่ยนแปลง และกลับกัน. การเปลี่ยนเป้าหมายสําหรับองค์ประกอบที่ล้มเหลวเท่านั้น.
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-3200-0425 |
| ซีรี่ย์ | A16B-3200 |
| CNC ที่เข้ากันได้ | ซีรี่ย์ 21i-B |
| สถาปัตยกรรม | DPL Separate (CPU + การแสดงในบอร์ดที่แยกแยก) |
| สาเหตุ | ญี่ปุ่น |
A16B-3200 ซีรี่ย์ครอบคลุมบอร์ด CPU หลักในหลายรุ่น CNC ซีรีย์ i. A16B-3200-0425 เป็นตัวแปร F21i-B โดยเฉพาะอย่างยิ่ง.และ 21i ใช้ตัวเลขส่วนหลักของบอร์ด CPU ที่แตกต่างกัน ภายในครอบครัวนี้การติดตั้ง A16B-3200-0425 ใน 16i หรือ 18i ส่งผลให้การเริ่มต้นล้มเหลวยืนยันว่าเครื่องเป็นซีรีส์ 21i-B ก่อนสั่ง.
A16B-3200-0425 ที่เปลี่ยนมาพร้อมกับซอฟต์แวร์การทํางาน CNC ของโรงงานใน FROM ของมัน ข้อมูลเฉพาะเครื่องจักร ปริมาตร CNC โปรแกรมบันได PMC ปริมาตร PMC การชดเชยความผิดพลาดและโปรแกรมที่บันทึกไว้อยู่ในโมดูลความจํา และต้องนํากลับมาจากสํารองหลังการเปลี่ยนพอร์ต.
ทําสํารองข้อมูลเครื่องทั้งหมด ก่อนที่จะเอาบอร์ดเดิมออก ถ้าสํารองข้อมูลเสร็จแล้ว การฟื้นฟูข้อมูลเป็นกระบวนการที่กําหนดไว้การฟื้นฟูเครื่องจักรต้องสร้างซ้ําปริมาตรที่ตั้งจากเอกสาร ✓ ใช้เวลาและต้องการความรู้อย่างใกล้ชิดของระบบเดิมของเครื่องจักร.
ก่อนที่จะสรุปว่าคณะกรรมการได้ล้มเหลว check control power supply voltages and confirm all backplane and memory module connectors are fully seated — a failing power supply or a partially disengaged connector produces identical symptoms to a failed CPU board at a fraction of the cost.
Q1: ความผิดพลาดของ RAM ปรากฏขึ้นในการเปิดไฟหลังจากขาดไฟฟ้า A16B-3200-0425 มีความผิดปกติหรือไม่?
ความผิดพลาดของ RAM หลังจากการขาดพลังงานมักหมายถึงการสูญเสียข้อมูล SRAM ที่เกิดจากการหมดพลังงานของแบตเตอรี่ตรวจสอบความกระชับของแบตเตอรี่และเปลี่ยนมัน. ซ่อมแซมจากสํารอง. เพียงถ้าสัญญาณเตือนยังคงหลังจากการเปลี่ยนแบตเตอรี่และซ่อมแซมปารามิเตอร์ควรตรวจสอบบอร์ด CPU
Q2: หลังจากเกิดเหตุฟ้าคะนอง ไม่มีไฟ LED ไฟขึ้นบนบอร์ด บอร์ดเสียหายไหม?
ตรวจสอบหน่วยพลังงานของเครื่องควบคุมก่อนบอร์ด เหตุการณ์ฟ้าคะนองบ่อยครั้งทําลายองค์ประกอบของเครื่องพลังงานด้วยความดันเกินระยะเวลาถ้าไฟฟ้าไม่ได้ส่งความแรงดันที่ถูกต้อง, บอร์ดแสดงให้เห็นว่าไม่มีชีวิตแม้ว่ามันจะไม่เสียหาย. วัดความแรงกดไฟในการเข้าพลังงานของบอร์ด ก่อนสรุปว่าบอร์ดมีความผิดพลาด.
Q3: บอร์ดสํารองถูกติดตั้งและตัวควบคุมเริ่มต้น แต่ฟังก์ชันของเครื่องทํางานไม่ถูกต้อง ปารามิเตอร์ถูกฟื้นฟูจากสํารอง
พฤติกรรมที่ไม่ถูกต้องหลังจากการซ่อมแซมชี้ให้เห็นว่า หรือว่าการสํารองมันไม่สมบูรณ์ หรือเวอร์ชั่นของโปรแกรม FROM บนบอร์ดสํารองแตกต่างจากเดิมเวอร์ชั่น FROM ที่แตกต่างกันอาจตีความค่าปารามิเตอร์บางตัวแตกต่างกัน หรือใช้ค่าตั้งค่าแบบตั้งค่าที่แตกต่างกัน. เปรียบเทียบเวอร์ชั่น FROM ระหว่างบอร์ดเดิมและการทดแทน หากมันแตกต่างกัน การล็อดเวอร์ชั่น FROM ที่ถูกต้องคือขั้นตอนแรก ก่อนการแก้ปัญหาปารามิเตอร์ต่อไป
Q4: วิธีการยืนยันความผิดพลาดของบอร์ด CPU โดยไม่มีบอร์ดสํารอง
บันทึกรหัสเตือนทั้งหมดและลําดับของพวกเขาในการเริ่มต้นตรวจสอบตัวชี้วัด LED การวินิจฉัยของบอร์ด ภาวะของพวกเขาที่จุดการเริ่มต้นล้มเหลว แผนที่สู่ระยะความผิดพลาดเฉพาะเจาะจงในคู่มือการบํารุงรักษาของผู้ควบคุม. สัมพันธ์สภาวะ LED และรหัสสัญญาณกับแผนภูมิการวินิจฉัยพาน CPU ของคู่มือการบํารุงรักษา ติดต่อการสนับสนุนทางเทคนิคของ FANUC ด้วยข้อมูลทั้งหมดนี้
คําถามที่ 5: A16B-3200-0425 สามารถใช้กับตัวควบคุม 16i หรือ 18i ได้หรือไม่?
ไม่มี A16B-3200-0425 เป็นตัวแปร F21i-Bและ 21i ใช้รายละเอียดพอร์ต CPU หลักที่แตกต่างกัน ภายในครอบครัว A16B-3200การติดตั้งบอร์ดนี้ใน 16i หรือ 18i ส่งผลให้การเริ่มต้นล้มเหลว
