| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-3200-0362 |

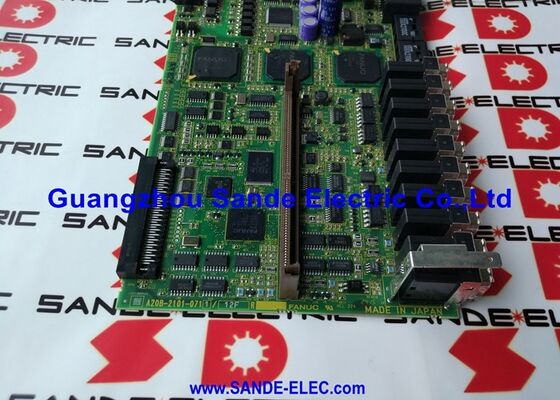

หมายเลขชิ้นส่วน: A16B-3200-0362
ผู้ผลิต: FANUC Corporation (ญี่ปุ่น)
ประเภทผลิตภัณฑ์: เมนบอร์ด CPU
ซีรีส์บอร์ด: A16B-3200
ช่วงคอนโทรลเลอร์: FS0I — FANUC Series 0i-A
โปรเซสเซอร์: I486DX2 / SAS2
การใช้งาน: ควบคุมเครื่องมือเครื่องจักร CNC — ศูนย์กลางการผลิต, ศูนย์กลางการกลึง, เครื่องเจียร
A16B-3200-0362 คือเมนบอร์ด CPU สำหรับคอนโทรลเลอร์ CNC FANUC Series 0i-A — คอนโทรลเลอร์รุ่นแรกของแพลตฟอร์ม i-series ของ FANUC ที่นำเทคโนโลยีดิจิทัลเซอร์โวและสถาปัตยกรรมเครือข่ายแบบเปิดมาสู่เครื่องมือเครื่องจักรการผลิตที่หลากหลาย
บอร์ดนี้เป็นหน่วยประมวลผลกลางของคอนโทรลเลอร์ 0i-A ทุกฟังก์ชันที่ CNC ทำงาน — การอ่านโปรแกรมชิ้นส่วน, การคำนวณการแทรกสอดแกน, การจัดการตรรกะเครื่องจักร PMC, การสื่อสารกับไดรฟ์เซอร์โว, การขับเคลื่อนจอแสดงผลของผู้ปฏิบัติงาน — ถูกประสานงานโดยโปรเซสเซอร์และวงจรที่เกี่ยวข้องบนบอร์ดนี้
0i-A ถือเป็นก้าวสำคัญในการพัฒนาคอนโทรลเลอร์ของ FANUC
เป็นคอนโทรลเลอร์ซีรีส์ 0 รุ่นแรกที่ใช้ FSSB (Fiber-optic Servo Serial Bus) อินเทอร์เฟซแบบออปติคัลสำหรับการสื่อสารกับไดรฟ์เซอร์โว — แทนที่อินเทอร์เฟซสาย PWM ของ 0-C รุ่นก่อนหน้าด้วยลิงก์ออปติคัลแบบอนุกรมความเร็วสูง
การเปลี่ยนแปลงนี้ช่วยเพิ่มภูมิคุ้มกันต่อสัญญาณรบกวนได้อย่างมาก และช่วยให้สามารถวางคอนโทรลเลอร์ให้ห่างจากตู้ไดรฟ์ได้มากขึ้นโดยไม่ทำให้สัญญาณเสื่อมคุณภาพ
A16B-3200-0362 คือเมนบอร์ดที่ใช้สถาปัตยกรรม FSSB นี้ในแพลตฟอร์ม 0i-A
พลังประมวลผลสำหรับคอนโทรลเลอร์รุ่น 0i-A มาจาก I486DX2 ร่วมกับสถาปัตยกรรมโปรเซสเซอร์ร่วม SAS2 (Serial Axis System 2) ของ FANUC
I486DX2 — อนุพันธ์ของ Intel 486 ที่มีความถี่สัญญาณนาฬิกาสองเท่า — ให้การประมวลผลควบคุมหลัก, รันสแต็กซอฟต์แวร์ CNC, การดำเนินการลัดเดอร์ PMC และฟังก์ชันอินเทอร์เฟซผู้ปฏิบัติงาน
สถาปัตยกรรม SAS2 ขยายขีดความสามารถในการประมวลผลแกน, จัดการการคำนวณลูปเซอร์โวความถี่สูงที่การควบคุมแกนแบบเรียลไทม์ต้องการ
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-3200-0362 |
| ผู้ผลิต | FANUC Corporation |
| ประเภทผลิตภัณฑ์ | เมนบอร์ด CPU |
| ซีรีส์บอร์ด | A16B-3200 |
| ช่วงคอนโทรลเลอร์ | ซีรีส์ 0i-A (FS0I) |
| โปรเซสเซอร์ | I486DX2 / SAS2 |
| อินเทอร์เฟซเซอร์โว | FSSB (Fiber-optic Servo Serial Bus) |
| การใช้งาน | เครื่องมือเครื่องจักร CNC — ซีรีส์ M/T/G |
| โมดูลหน่วยความจำ | FROM, SRAM (เสียบ) |
| แหล่งกำเนิด | ญี่ปุ่น |
| อุณหภูมิการทำงาน | 0 – 55°C |
| อุณหภูมิการจัดเก็บ | −20 – 60°C |
| หลังการติดตั้ง | ต้องโหลดพารามิเตอร์และโปรแกรมใหม่ทั้งหมด |
| สถานะ | เลิกผลิตโดยผู้ผลิตแล้ว |
ในซีรีส์ 0i-A, เมนบอร์ดเป็นแกนหลักที่ฮาร์ดแวร์คอนโทรลเลอร์อื่นๆ ทั้งหมดเชื่อมต่อ โมดูลหน่วยความจำแบบเสียบ — FROM (Flash ROM สำหรับซอฟต์แวร์ระบบ) และ SRAM (RAM ที่สำรองด้วยแบตเตอรี่สำหรับพารามิเตอร์และโปรแกรม) — ติดตั้งโดยตรงกับเมนบอร์ด
อินเทอร์เฟซเซอร์โว FSSB เชื่อมต่อเมนบอร์ดกับโมดูลแอมพลิฟายเออร์เซอร์โวผ่านสายเคเบิลใยแก้วนำแสง
บอร์ดอินเทอร์เฟซผู้ปฏิบัติงาน, บอร์ด I/O และบอร์ดฟังก์ชันเสริมใดๆ ทั้งหมดสื่อสารผ่านการเชื่อมต่อแบ็คเพลนของยูนิตคอนโทรลเลอร์ 0i-A
เมื่อ A16B-3200-0362 ล้มเหลว ฟังก์ชัน CNC ทั้งหมดจะหยุดทำงาน ไม่มีการเคลื่อนที่ของแกน, ไม่มีการประมวลผลโปรแกรม, ไม่มีการแสดงผลของผู้ปฏิบัติงาน
โหมดความล้มเหลวโดยทั่วไปจะชัดเจน — คอนโทรลเลอร์จะเปิดเครื่องและทำงาน หรือจะไม่เสร็จสิ้นลำดับการเริ่มต้นและแสดงสัญญาณเตือนฮาร์ดแวร์
รูปแบบความล้มเหลวที่ชัดเจนนี้ช่วยให้การแยกข้อผิดพลาดง่ายขึ้น: เมื่อยืนยันว่าบอร์ดเสริมและแหล่งจ่ายไฟทำงานปกติแล้ว เมนบอร์ดจะเป็นตัวเลือกที่เหลืออยู่
0i-A ถูกนำไปใช้อย่างแพร่หลายในศูนย์กลางการผลิต (0i-MA), ศูนย์กลางการกลึง (0i-TA) และเครื่องเจียร
A16B-3200-0362 ใช้ได้กับรุ่นเหล่านี้ — ฮาร์ดแวร์เหมือนกัน โดยการกำหนดค่า CNC และโปรแกรม PMC ที่เฉพาะเจาะจงจะเป็นตัวกำหนดประเภทของเครื่องจักร
การเปลี่ยน A16B-3200-0362 ต้องมีการเตรียมการอย่างรอบคอบ บอร์ดไม่สามารถเก็บข้อมูลเฉพาะของเครื่องจักรได้ด้วยตัวเอง — พารามิเตอร์ทั้งหมด, โปรแกรม, การชดเชยเครื่องมือ, การชดเชยพิกัดงาน และตัวแปรมาโครที่กำหนดเองจะถูกเก็บไว้ในโมดูล SRAM, ไม่ใช่บนเมนบอร์ด ก่อนการเปลี่ยน, ควรย้ายโมดูล SRAM จากบอร์ดเดิมไปยังบอร์ดที่เปลี่ยนใหม่เท่าที่เป็นไปได้
หากย้ายโมดูล SRAM สำเร็จ, คอนโทรลเลอร์อาจกลับมาทำงานได้ตามปกติหลังการเปลี่ยน, โดยมีเพียงสัญญาณเตือนแบตเตอรี่ (จากสถานะแบตเตอรี่สำรองหน่วยความจำหลังปิดเครื่อง) ที่ต้องยืนยัน
หากไม่สามารถย้าย SRAM ได้, ต้องโหลดใหม่ทั้งหมดจากข้อมูลสำรองของเครื่องจักร — รวมถึงพารามิเตอร์ CNC ทั้งหมด, ลัดเดอร์ PMC, ข้อมูลการชดเชยระยะพิทช์ และโปรแกรมที่เก็บไว้
โมดูล FROM มีซอฟต์แวร์ระบบ CNC ซึ่งต้องตรงกับเวอร์ชันซอฟต์แวร์ที่ถูกต้องสำหรับการกำหนดค่าของเครื่องจักร
การย้ายโมดูล FROM จากบอร์ดเดิมจะช่วยให้เวอร์ชันซอฟต์แวร์ต่อเนื่อง หลังจากการเปลี่ยนบอร์ด, ควรเปิดเครื่องเสมอเมื่อคอนโทรลเลอร์อยู่ในสถานะหยุดฉุกเฉิน, ตรวจสอบลำดับการเริ่มต้นระบบ, ตรวจสอบความพร้อมของแกนและสปินเดิลทั้งหมด, จากนั้นทำการทดสอบการทำงานแบบแห้งก่อนกลับสู่การผลิต
Q1: คอนโทรลเลอร์ 0i-A แสดงสัญญาณเตือนฮาร์ดแวร์เมื่อเริ่มต้นและไม่สามารถดำเนินการตามลำดับการบูตได้ แรงดันไฟฟ้าของแหล่งจ่ายไฟได้รับการยืนยันแล้ว A16B-3200-0362 คือสาเหตุของความผิดพลาดหรือไม่?
สัญญาณเตือนฮาร์ดแวร์เมื่อเริ่มต้นพร้อมกับแรงดันไฟฟ้าของแหล่งจ่ายไฟที่ยืนยันแล้ว ชี้ไปที่เมนบอร์ดว่าเป็นสาเหตุหลัก ตรวจสอบรหัสสัญญาณเตือนบนหน้าจอเริ่มต้นของคอนโทรลเลอร์ — สัญญาณเตือนการเริ่มต้น 0i-A จะมีหมายเลข และรหัสเฉพาะจะบ่งชี้ว่าการตรวจสอบฮาร์ดแวร์ใดล้มเหลว
หากรหัสชี้ไปที่ระบบ CPU หรือหน่วยความจำ, A16B-3200-0362 จำเป็นต้องเปลี่ยน
ตรวจสอบการเสียบโมดูล FROM และ SRAM ให้แน่นด้วย — โมดูลหน่วยความจำที่เสียบไม่แน่นจะทำให้เกิดสัญญาณเตือนฮาร์ดแวร์เมื่อเริ่มต้นโดยที่เมนบอร์ดไม่ได้เสีย
Q2: โมดูล SRAM จาก A16B-3200-0362 ตัวเก่ากำลังถูกย้ายไปยังบอร์ดที่เปลี่ยนใหม่ แบตเตอรี่สำรองหน่วยความจำหมด จะสูญเสียพารามิเตอร์หรือไม่?
หากแบตเตอรี่หมดก่อนการสลับ, SRAM ได้สูญเสียข้อมูลไปแล้ว — การสูญเสียข้อมูลเกิดขึ้นเมื่อแบตเตอรี่หมด, ไม่ใช่ระหว่างการสลับบอร์ด เมื่อแบตเตอรี่หมดและ SRAM สูญเสียพลังงาน, ข้อมูลที่เก็บไว้ทั้งหมด (พารามิเตอร์, โปรแกรม, การชดเชยเครื่องมือ) จะถูกลบ
ต้องโหลดใหม่ทั้งหมดจากข้อมูลสำรอง
หากแบตเตอรี่เสียเมื่อเร็วๆ นี้และข้อมูล SRAM ยังคงอยู่, ให้ย้ายโมดูล SRAM อย่างรวดเร็ว — ข้อมูล SRAM จะยังคงอยู่เป็นระยะเวลาสั้นๆ โดยไม่มีแบตเตอรี่หากยังคงมีพลังงาน
Q3: หลังจากการติดตั้ง A16B-3200-0362 ที่เปลี่ยนใหม่และโหลดพารามิเตอร์ทั้งหมดใหม่, ไดรฟ์เซอร์โวสร้างสัญญาณเตือนการสื่อสาร FSSB สายเคเบิลเซอร์โวไม่เสียหาย ควรตรวจสอบอะไร?
สัญญาณเตือน FSSB หลังจากการเปลี่ยนบอร์ดพร้อมสายเคเบิลที่ยืนยันว่าดีแล้ว ชี้ให้เห็นถึงความไม่ตรงกันของพารามิเตอร์เซอร์โว — พารามิเตอร์ที่อยู่ของแกน FSSB ต้องตรงกับลำดับทางกายภาพของไดรฟ์ที่เชื่อมต่อบนบัสใยแก้วนำแสง
ตรวจสอบพารามิเตอร์การกำหนดค่า FSSB, โดยเฉพาะการกำหนด ID แกน, กับเอกสารของผู้ผลิตเครื่องจักร
พารามิเตอร์ ID แกนเซอร์โวที่ขาดหายไปหรือไม่ถูกต้องจะทำให้ลิงก์ FSSB ล้มเหลวแม้ว่าการเชื่อมต่อใยแก้วนำแสงจะสมบูรณ์ทางกายภาพก็ตาม
Q4: A16B-3200-0362 เป็นบอร์ดเดียวกับที่ใช้ในคอนโทรลเลอร์รุ่น 0i-B, 0i-C หรือ 0i-D หรือไม่?
ไม่. คอนโทรลเลอร์แต่ละรุ่นในซีรีส์ 0i ใช้ซีรีส์เมนบอร์ดที่แตกต่างกัน 0i-A ใช้บอร์ดซีรีส์ A16B-3200-036x
รุ่น 0i-B และรุ่นต่อมาใช้หมายเลขบอร์ดที่แตกต่างกันพร้อมโปรเซสเซอร์และสถาปัตยกรรมที่แตกต่างกัน
บอร์ดเหล่านี้ไม่สามารถใช้แทนกันได้ระหว่างรุ่น
ควรตรวจสอบรุ่นคอนโทรลเลอร์ที่แน่นอน (0i-A, 0i-B, ฯลฯ) เสมอก่อนสั่งซื้อเมนบอร์ดทดแทน
Q5: A16B-3200-0362 ถูกเลิกผลิตแล้ว ตัวเลือกที่เป็นไปได้ในการทำให้เครื่องจักรที่ควบคุมด้วย 0i-A ยังคงทำงานได้คืออะไร?
มีสามทางเลือก ประการแรก, บอร์ดที่ซ่อมแซมหรือปรับปรุงใหม่จากผู้ให้บริการ FANUC เฉพาะทาง — บอร์ดสามารถซ่อมแซมได้และมีหน่วยที่ปรับปรุงใหม่พร้อมการรับประกันจากตลาดหลังการขาย
ประการที่สอง, หน่วยที่เหลือจากการรื้อถอนเครื่องจักร — ควรทดสอบการโหลดก่อนการติดตั้ง
ประการที่สาม, การอัปเกรดคอนโทรลเลอร์ — ในบางกรณี, การอัปเกรดจาก 0i-A เป็นคอนโทรลเลอร์ 0i-F รุ่นปัจจุบันมีความคุ้มค่าสำหรับเครื่องจักรที่มีอายุการใช้งานที่เหลืออีกนาน, โดยเฉพาะอย่างยิ่งหากมีบอร์ด 0i-A หลายตัวที่เสีย
ตัวเลือกที่สามต้องมีการติดตั้งระบบใหม่ทั้งหมดสำหรับพารามิเตอร์เซอร์โวและสปินเดิล
