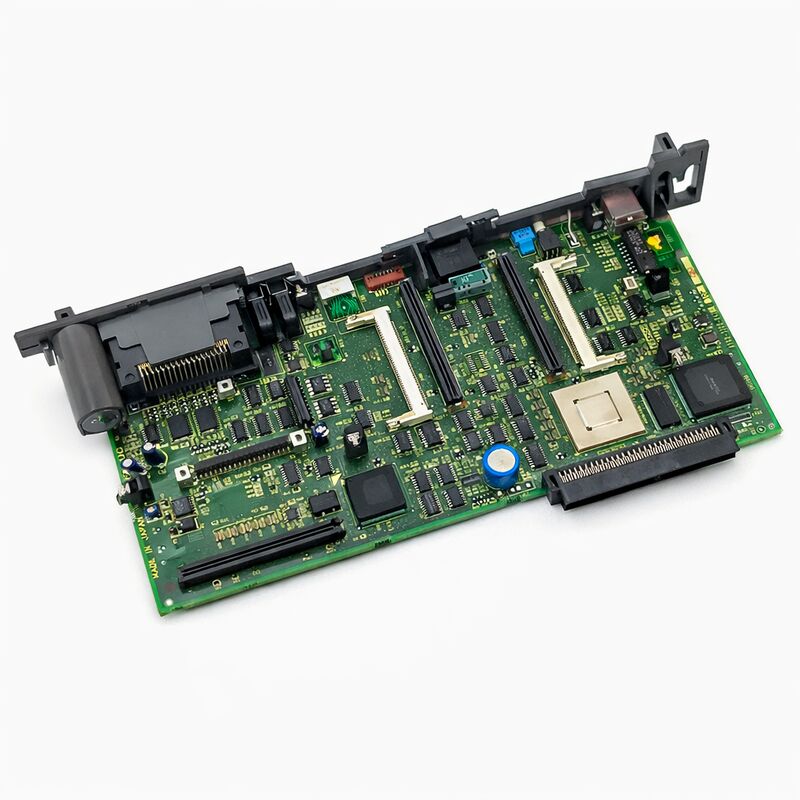

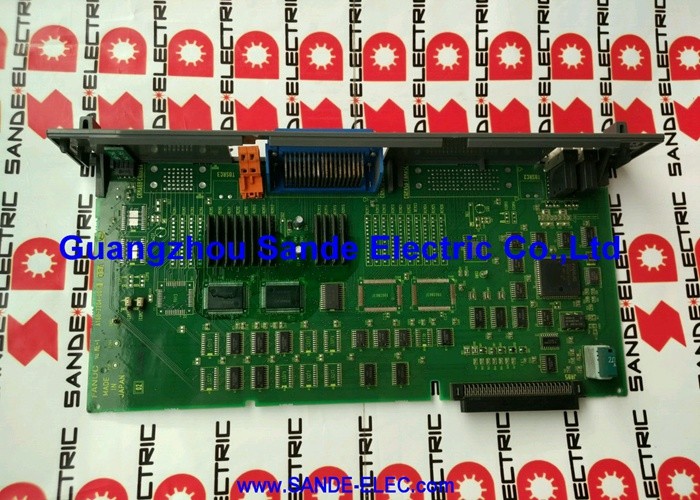

บอร์ด FANUC ที่ใช้ A16B-3200-0325 A16B32000325 A16B-32OO-O325

FANUC A16B-3200-0325

แผนหลังของเครื่องควบคุมอิสระ 18i-A

A16B-3200-0325 เป็นพีซีบีหลักของ CPU สําหรับเครื่องควบคุม CNC ซีรีส์ 18i-A และ 180i-A ของ FANUC ในรูปแบบอิสระอิเล็กทรอนิกส์ CNC ตั้งอยู่ในตู้ที่แยกกันจากแผ่นผู้ใช้งานPCB หลักนี้คือพื้นหลังของห้องควบคุมที่ ผังที่ผ่านการพนันบอร์ด CPU โมดูลการสื่อสาร FSSB servo, บอร์ดกราฟิก, โมดูลความจํา FROM / SRAMและบอร์ดเลือกถูกติดตั้งเมื่อบอร์ดนี้ล้มเหลว การควบคุมทั้งหมดล้มเหลวกับมัน

18i/180i Model A เป็นแพลตฟอร์ม CNC ระดับกลางถึงสูงของ FANUC i-Series ที่ใช้ในศูนย์แปรรูป, ศูนย์หมุน และเครื่องมือประกอบจากปี 1990 และ 2000เครื่องจักรเหล่านี้หลายเครื่องยังคงอยู่ในการผลิต. ตัวแปร 180i-A เพิ่มฟังก์ชัน Open CNC เป็นสภาพแวดล้อม PC ที่ใช้ Windows ที่ทํางานพร้อมกับเนอร์เนล CNC สําหรับอินเตอร์เฟซผู้ประกอบการที่กําหนดเองและแอพลิเคชั่นการจัดการข้อมูลทั้ง 18i-A และ 180i-A ใช้ A16B-3200-0325 เป็นบอร์ดหลักของพวกเขา; ความแตกต่างระหว่างพวกเขาคือในโปรแกรมและฮาร์ดแวร์ PC ที่ติดตั้ง ไม่ใช่ใน PCB นี้

สถาปัตยกรรมที่อยู่ลําพังสามารถรองรับสล็อต plug-in ได้มากกว่าการออกแบบที่ติดตั้ง LCD ของ FANUC ทําให้มันเป็นการตั้งค่าที่ใช้สําหรับการใช้งานที่มีความสามารถในการบรรจุสูงกว่า

ข้อจํากัดหลัก

วิเคราะห์: รูปแบบ A ไม่ใช่ รูปแบบ B

A16B-3200-0325 เป็นบอร์ดหลักรุ่น A. บอร์ดหลักรุ่น B หลังใช้หมายเลขชิ้นที่แตกต่างกัน (A16B-3200-0421 และอื่นๆที่เกี่ยวข้อง)โมเดล A และ โมเดล B พล็อกอินบอร์ดไม่สามารถแลกเปลี่ยนกันได้ การกําหนดตัวเชื่อมและปัจจัยรูปแบบของบอร์ดแตกต่างกันระหว่างสองรุ่นยืนยันรุ่นรุ่นจากสัญลักษณ์ของบอร์ดที่ติดตั้งและจากเอกสารของเครื่องจักร ก่อนสั่งเปลี่ยน

จําหน่ายโดยไม่ใช้พล็อกอินบอร์ด

A16B-3200-0325 เป็นบอร์ดหลักเท่านั้น แผ่นบอร์ดโปรเซสเซอร์ CPU โมดูล FSSB แผ่นกราฟิก แผ่นความจํา FROM/SRAM และโมดูล DRAM เป็นส่วนประกอบที่แยกกันและมีหมายเลขชิ้นส่วนของตัวเองเมื่อเปลี่ยนบอร์ดหลักนี้, พล็อกอินบอร์ดจากการควบคุมเดิมโดยทั่วไปสามารถโอนไปใช้แทนโดยเฉพาะถ้าพวกเขาไม่เสียหาย. หากเหตุการณ์ที่ล้มเหลวในบอร์ดหลักยังเสียหายในพล็อกอินบอร์ดมันต้องมาจากแหล่งที่แยกกัน.

FAQ

คําถามที่ 1: ไลด์ทั้งหมดบนบอร์ดหลักถูกปิดเมื่อเปิดไฟ

เริ่มต้นจากปั๊มพลังงานควบคุม ไม่ใช่พานหลัก กล่องที่อยู่ลําพังมีพานพลังงานส่วนตัว (5V / 24V) ที่ให้พลังงาน PCB หลักพลังงานไฟฟ้าที่ล้มเหลวผลิตอาการ LED ที่ไม่มีค่าใช้จ่ายเท่าเดิม ในราคาส่วนหนึ่งของค่าใช้จ่ายในการเปลี่ยนบอร์ดหลัก. ตรวจสอบความดันการเข้าและการออกของปั๊มพลังงานครั้งแรก. เพียงหลังจากยืนยันว่าปั๊มพลังงานถูกต้องและ LEDs ยังคงปิดถ้าบอร์ดหลักถือว่าผิดพลาด

Q2: เครื่องควบคุมถึงหน้าจอ boot ของ FANUC แต่หยุดทํางาน และจะไม่ดําเนินการตามปกติ

การหยุดทํางานของหน้าจอบูทบนระบบ 18i-A เป็นประเด็นของ FROM หรือ SRAM ครับเข้าสู่เมนูการ boot และตรวจสอบสถานะของโมดูล FROM. ลองตรวจสอบ FROM จากหน้าจอเริ่มต้น หากตรวจสอบ FROM ไม่สําเร็จ โมดูล FROM ต้องการการดูแล ก่อนที่จะสามารถดําเนินการปกติได้

Q3: สามารถใช้พล็อกอินบอร์ดจากระบบ 18i-B (รุ่น B) ใน A16B-3200-0325 ได้หรือไม่?

ไม่. โมเดล A และ โมเดล B พลัคอินบอร์ดไม่สามารถแลกเปลี่ยนกันได้. คํานิยามของตัวเชื่อม, ปัจจัยรูปแบบของบอร์ด, และซอฟต์แวร์เวอร์ชั่นแตกต่างกันระหว่างรุ่นรุ่นใช้แค่ โมเดล A พล็อกอินบอร์ดที่สอดคล้องกับ A16B-3200-0325.ระบุบอร์ดที่สอดคล้องจากรายการชิ้นส่วนเดิมของเครื่องหรือจากฉลากบนบอร์ดที่ติดตั้งอยู่

Q4: หลังจากเปลี่ยนบอร์ดหลัก ปารามิเตอร์จะโอนจากบอร์ดพล็อกอินโดยอัตโนมัติหรือไม่?

หากโมดูล SRAM ไม่เสียหายและโอนไปยังบอร์ดหลักสํารองปริมาตรที่เก็บไว้ของมันมีให้บริการหลังจากการแลกเปล ยน หากแบตเตอรี่สํารองรักษาข้อมูลตลอดระยะเวลาปิดไฟระหว่างการซ่อมตรวจสอบสภาพของแบตเตอรี่ SRAM และยืนยันว่า ปริมาตรทั้งหมดถูกต้องและสมบูรณ์ ก่อนที่จะนําเครื่องกลับไปผลิต

Q5: เครื่องคือ 18i-MA. A16B-3200-0325 ยังเหมาะกับ 18i-TA และ 180i?

ใช่ A16B-3200-0325 เป็นบอร์ดหลักสําหรับแพลตฟอร์ม 18i-A / 180i-A ครบวงจร: 18i-MA, 18i-TA, 180i-MA, 180i-TA และตัวย่อยอื่น ๆ ในรุ่น Model Aความแตกต่างระหว่างเซ็นเตอร์แปรรูป (MA) และเซ็นเตอร์หมุน (TA) รูปแบบย่อยคือการตั้งค่าซอฟต์แวร์และปารามิเตอร์, ไม่ใช่ในฮาร์ดแวร์ของบอร์ดหลักเอง
