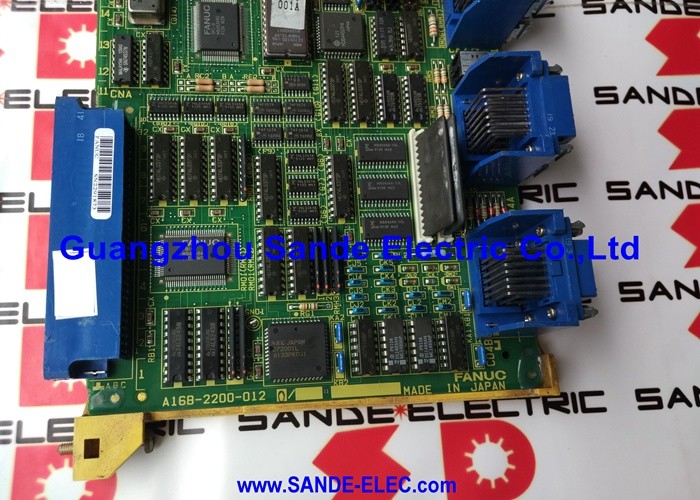

แผงวงจรซีเอ็นซี
>
|
| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE ROHS |
| หมายเลขรุ่น | A16B-3200-0190 |

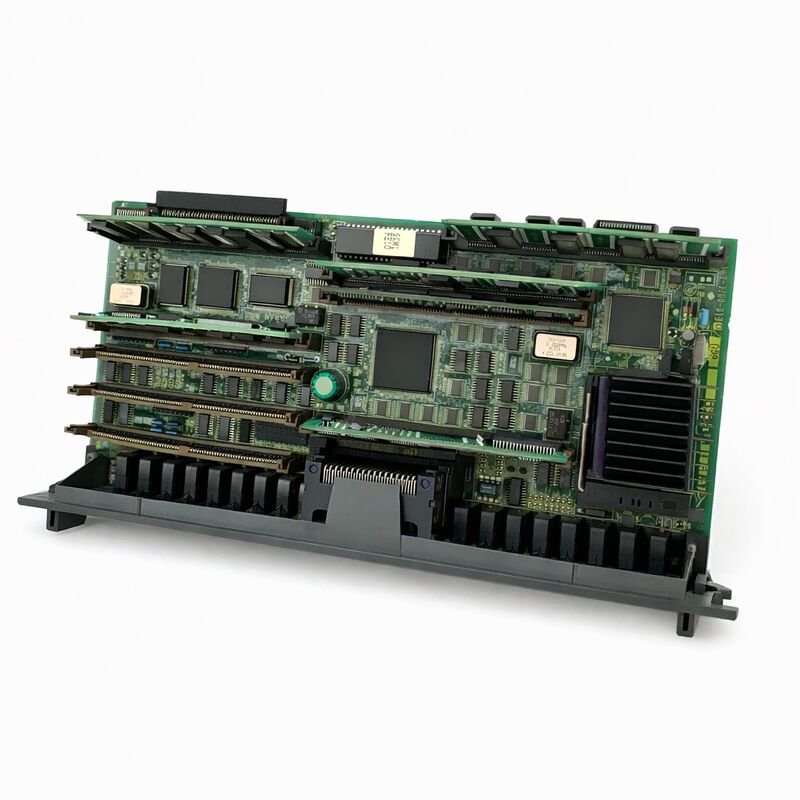

รายการFANUC A16B-3200-0190เป็นพาร์ท CPU หลัก ผนัง PCB หลัก ของ FANUC ซีรีส์ 16 แบบ C CNC
การตั้งชื่อ "16C" ระบุรุ่นสุดท้ายในสายพันธุ์ FANUC รุ่น 16: 16A และ 16B ก่อนหน้านี้และ 16i ตามมาแต่ 16C เป็นเวอร์ชั่นที่มีผลิตแล้วของสถาปัตยกรรมซีรีส์ 16 ที่ปรากฏในจํานวนเครื่องมือที่ติดตั้งมากที่สุดในช่วงปลายปี 1990.
เครื่องมือเครื่องจักรที่สร้างขึ้นรอบรุ่นการควบคุมนี้ หลักๆคือ เครื่องหมุน CNC ที่มีแกน C และเครื่องมือที่ใช้จริง ศูนย์แปรรูปที่มีความสามารถเต็ม 5 แกนและเครื่องบดกระบอกที่มีโปรไฟล์บดรูปแบบที่ซับซ้อน, เครื่องบินอวกาศ และผู้ผลิตส่วนประกอบความแม่นยําทั่วโลก
A16B-3200-0190 สามารถจําได้จากบอร์ดซีรีส์ A16B-3200 ก่อนหน้านี้ (เช่น -0090 สําหรับซีรีส์ 16B) ด้วยสล็อตโมดูล 9 แบบ DIMM เมื่อเทียบกับสล็อตน้อยในรุ่นก่อนหน้านี้
สล็อตเก้าชิ้นนี้รองรับชุดโมดูลทั้งหมดที่จําเป็นสําหรับฟังก์ชัน CNC ระดับชั้นสูงชุด 16C: โมดูล RAM หลัก โมดูล FROM (โปรแกรมระบบและการลงทะเบียนตัวเลือก)โมดูลสปินด์ (แบบแอนาล็อกหรือแบบซีเรียล), โมดูลเซอร์โว (สําหรับการควบคุมแกน), โมดูล PMC (โปรเซสเซอร์โลจิกบันได), โมดูล CRTC (ตัวควบคุมจอ),และโมดูลการสื่อสาร HSSB ใด ๆ หากใช้การตั้งค่า Open CNC ที่เชื่อมต่อ PC.
สล็อตบางส่วนอาจว่างในเครื่องที่มีการตั้งค่าขั้นต่ํา; บางส่วนนําบอร์ดไปยังเพดานความสามารถเต็ม
ความสามารถ 6 แกนของบอร์ดเป็นรายละเอียดหัวหน้า หมายถึง A16B-3200-0190 สามารถปรับปรุงการเคลื่อนไหวของแกน servo ที่ควบคุมโดย CNC ได้ถึง 6 แกนซึ่งครอบคลุมความต้องการของส่วนมากของเครื่องหมุน 4 แกน (X, Z, C, Y) ศูนย์แปรรูป 5 แกน (X, Y, Z, A, B) และระบบ 6 แกน (X, Y, Z บวกแกนหมุนสามแกน)
This axis count is determined by the combination of the board's hardware capabilities and the servo module installed — but the A16B-3200-0190's design accommodates the full range of OPTION PCB expansion boards and RISC processors that FANUC offered for the Series 16C, รวมถึงบอร์ด sub-CPU สําหรับการควบคุมเส้นทางเพิ่มเติมและการประมวลผลการแทรกแซงความเร็วสูง
| ปริมาตร | มูลค่า |
|---|---|
| ซีรีย์ CNC | 16C (16-MC, 16-TC, 160-MC, 18-TC) |
| Max Axes (แกนสูงสุด) | 6 |
| โมดูลสล็อต | 9 สล็อตแบบ DIMM |
| สปินด์ | หน่วยรองรับสปินด์เดี่ยวและคู่ |
| สภาพการจัดส่ง | บอร์ดเท่านั้น ✅ ไม่มีโมดูล SMD |
| น้ําหนัก | ประมาณ 1 กิโลกรัม |
| สถานะ | กําจัดโดยผู้ผลิต |
| สาเหตุ | ญี่ปุ่น |
สล็อตโมดูลพลิกอินเก้าช่องบน A16B-3200-0190 ไม่สามารถแลกเปลี่ยนกันได้ and installing a module in the wrong slot at best produces a startup alarm (because the module's function does not match what the slot is configured to receive) and at worst causes a short circuit if the connector pinouts are mismatched.
การจัดสรรสล็อตถูกบันทึกไว้ในคู่มือการเชื่อมต่อชุด 16C (FANUC B-61393E หรือเทียบเท่า) ซึ่งควรพร้อมสําหรับการเปลี่ยนแผ่นใด ๆ
โมดูลที่ประกอบด้วย A16B-3200-0190 ที่ตั้งตั้งเต็มรูปแบบในอุปกรณ์ศูนย์แปรรูปซีรี 16-MC:
โมดูล DRAM:ความจําการทํางานที่ลุกล้าสําหรับโปรเซสเซอร์ CNC ความจุเฉพาะ 3.5MB หรือ 2.5MB ขึ้นอยู่กับรูปแบบโมดูลที่ติดตั้งการสูญเสีย DRAM ทําให้ CNC ไม่สามารถเริ่มต้น.
โมดูล SRAM:แบตเตอรี่ที่รองรับความจําที่ไม่ลุกล้าสําหรับปารามิเตอร์ของเครื่อง, โปรแกรมชิ้นส่วน, ข้อมูล PMC, ตารางออฟเซตเครื่องมือ, และออฟเซตพิกัดการทํางาน
แบตเตอรี่สํารองรักษาข้อมูลเหล่านี้ผ่านวงจรพลังงาน; การหมดของแบตเตอรี่ทําให้เกิดการสูญเสียข้อมูลและเป็นเหตุการณ์การบํารุงรักษาที่พบได้บ่อยที่สุดในระบบ 16C
FROM โมดูล:แฟลช ROM ที่บรรทุกซอฟต์แวร์ระบบ CNC ปริมาตรเซอร์โว และข้อมูลการลงทะเบียนตัวเลือก
FROM กําหนดรุ่นซอฟต์แวร์ของ CNC และตัวเลือก (การแสดงภาพ, DNC2, การควบคุมหลายเส้นทาง, ฯลฯ)เครื่องจักรที่แตกต่างกันที่สร้างขึ้นด้วยฮาร์ดแวร์เดียวกันอาจมีการลงทะเบียนตัวเลือกที่แตกต่างกันใน FROM ของพวกเขาขึ้นอยู่กับสิ่งที่ผู้สร้างเครื่องมือเครื่องจักรซื้อ.
โมดูลสปินด์อินเตอร์เฟซระหว่าง CPU CNC และเครื่องกระตุ้นการขับเคลื่อนสปินด์สําหรับเครื่องขับเคลื่อน spindle analogue เก่า) หรือลําดับ (สําหรับระบบกระตุ้น spindle FANUC ระดับลําดับที่ใช้ตั้งแต่กลางปี 1990 เป็นต้นไป).
ประเภทโมดูลหมุนต้องตรงกับระบบขับเคลื่อนหมุนที่ติดตั้งบนเครื่อง
โมดูลเซอร์โว:อินเตอร์เฟซระหว่าง CPU CNC และ FSSB (FANUC Serial Servo Bus) หรือเครื่องเสริม servo analogue สําหรับการควบคุมแกนหน่วยนี้จัดการกับการแลกเปลี่ยนข้อมูลวงจร servo ในเวลาจริงระหว่าง CPU ของ CNC และ servo amplifiers.
โมดูล PMC:โปรเซสเซอร์พิเศษสําหรับการดําเนินการ PMC ของเครื่องเครื่องปรับปรุงปรับปรุงปรับปรุงปรับปรุงเครื่องขนส่งชิป, การล็อคแกน, การดําเนินการ M-code)
โมดูล PMC ใช้โปรเซสเซอร์ของตัวเองโดยอิสระจาก CPU CNC หลัก
โมดูล CRT/Graphics (CRTC)อินเตอร์เฟซระหว่าง CPU CNC และจอพานีผู้ใช้งาน, บริหารการสร้างสัญญาณวีดีโอสําหรับจอ LCD หรือ CRT ของ CNC
การเปลี่ยนบอร์ดหลักของ CPU เป็นขั้นตอนการบํารุงรักษาที่สูงสุดในระบบ CNC ของ FANUC ทุกด้านของการตั้งค่าเครื่องผ่านบอร์ดนี้และการฟื้นฟูรูปแบบนั้นหลังจากการเปลี่ยนบอร์ด ต้องมีการเตรียมความพร้อมและการดําเนินงานอย่างรอบคอบ.
ก่อนการถอดบอร์ดเก่า: ทําสํารองปารามิเตอร์ CNC ทั้งหมดในบัตรความจํา, USB, หรือ RS-232 (ขึ้นอยู่กับการใช้งานของอินเตอร์เฟซ) ทําสํารองโปรแกรมส่วนทั้งหมด ทําสํารองโปรแกรมบันได PMC
หมายเลขส่วนของโมดูล FROM และเวอร์ชั่นโปรแกรม หมายเลขโมดูล SRAM ที่ติดตั้งและตรวจสอบแบตเตอรี่ของมัน
ระหว่างการแลกเปลี่ยนบอร์ด: โมดูล SRAM จากบอร์ดเดิมควรถูกโอนไปยังบอร์ดสํารองโมดูล FROM จากบอร์ดเดิมยังควรจะโอน (อนุรักษ์ซอฟต์แวร์เวอร์ชั่นและการลงทะเบียนตัวเลือก).
ถ้าโมดูลโอนได้อย่างสําเร็จ บอร์ดควรเริ่มต้นด้วยการตั้งค่าเดิมอย่างเต็มที่ โดยไม่ต้องปรับปรุงปริมาตรใหม่ใด ๆ
หากข้อมูล SRAM ได้หายไป (แบตเตอรี่เสียในบอร์ดเดิม หรือ SRAM โมดูลถูกเปลี่ยน): ปริมาตรทั้งหมดต้องอัพโหลดใหม่จากสํารอง
จากนั้นเครื่องต้องถูกจัดตั้งใหม่, เครื่องมือออฟสเต็ตเข้าใหม่, และโปรแกรมการผลิตตรวจสอบ ก่อนเครื่องจะกลับมาผลิต.
Q1: A16B-3200-0190 ถูกจัดส่งโดยไม่มีโมดูล.
ถูกต้อง Without a minimum module set — at least a FROM module (to provide the system software) and a DRAM module (to provide working memory) — the board cannot execute any code and will remain in a power-on state with LEDs lit but no display or further function.
โมดูล FROM เป็นความต้องการแรก โดยไม่มีมัน โปรเซสเซอร์ไม่มีระบบปฏิบัติการที่จะบรรจุ
ในความเป็นจริง บอร์ดสํารองมักถูกจัดส่งด้วยความตั้งใจว่า โมดูล FROM, SRAM และโมดูลอื่นๆ ของผู้ใช้งานเดิมจะถูกโอนจากบอร์ดที่ล้มเหลวไปแทน
Q2: ซีรีส 16C ได้ถูกหยุดการผลิตหรือไม่ยังคงเป็นจริงในการบํารุงรักษาเครื่องจักรเหล่านี้ และ A16B-3200-0190 มีอยู่หรือไม่
ใช่ในทั้งสองด้าน ซีรีส์ 16C ถูกติดตั้งในจํานวนมากมาก ผ่าน 1990s และฐานติดตั้งยังคงมีจํานวนมากอะไหล่ของ FANUC รวมถึงบอร์ด A16B-3200-0190 ผ่านตลาดพิเศษการปรับปรุงและอุดมในปริมาณที่สําคัญ.
Reputable FANUC repair centres carry refurbished and tested A16B-3200-0190 boards that have been fully overhauled (common component replacement plus functional verification on a 16C test rig) and backed by a 6–12 month warranty.
เนื่องจากทางเลือกที่จะบํารุงรักษาเครื่อง 16C มักจะเป็นการเปลี่ยนเครื่องโดยสมบูรณ์แบบ ในราคาหลายเท่าของค่าซ่อมหรือเปลี่ยนแผ่นการปรับปรุงเศรษฐกิจเป็นประโยชน์มาก.
คําถามที่ 3: เครื่อง A16B-3200-0190 (16C) สามารถเปลี่ยนกับเครื่อง A16B-3200-0190 จากเครื่อง 16C ของผู้ผลิตอื่นได้หรือไม่?
แบอร์ดเปลือยเปลือยคือฮาร์ดแวร์เดียวกัน แต่ชุดโมดูลที่ติดตั้ง และโดยเฉพาะอย่างยิ่งโมดูล FROM เป็นเฉพาะสําหรับเวอร์ชั่นซอฟต์แวร์และชุดตัวเลือกของผู้ผลิตเครื่องมือและ SRAM มีข้อมูลเฉพาะสําหรับการตั้งค่าของเครื่อง.
การโอนชุดโมดูลที่สมบูรณ์จากเครื่องหนึ่งไปยังเครื่องอื่นที่มีการปรับแต่งทางกลที่แตกต่างกัน จะส่งผลให้มีปริมาตรแกนที่ไม่ถูกต้อง การปรับแต่งหมุนที่ผิดและอาจเป็นบันได PMC ที่ไม่ตรงกับสายไฟ I/O ของเครื่อง.
แนวทางที่ปลอดภัยคือการโอนโมดูลจากเครื่องเดิมที่ล้มเหลวไปยังบอร์ดสํารองเท่านั้น โดยการฟื้นฟูการตั้งค่าของเครื่องเดิมบนฮาร์ดแวร์ใหม่
Q4: ความสําคัญของตัวเลือกโปรเซสเซอร์ RISC สําหรับ A16B-3200-0190 คืออะไร?
A16B-3200-0190 สามารถรองรับโปรเซสเซอร์ RISC ที่เพิ่มเติมเป็นตัวเลือกที่เร่งการคํานวณการแทรกซ้อนที่ซับซ้อนอย่างรวดเร็วการตัดลักษณะแบบความเร็วสูง, และ NURBS spline interpolation
เครื่องจักรที่ซื้อด้วยตัวเลือกนี้มีบอร์ดประมวลผล RISC ติดตั้ง; เครื่องจักรที่ไม่มีมันพึ่งพาการประมวลผลของ CPU หลักเท่านั้นในการคํานวณทั้งหมดการจํากัดความเร็วที่สามารถบรรลุได้ สําหรับเส้นทางเครื่องมือที่ซับซ้อน.
เครื่องประมวลผล RISC เป็นแผ่นย่อยที่แยกกัน ไม่ใช่โหลด DIMM plug-in และต้องได้รับจากแหล่งที่แยกกันและติดตั้งแยกกัน หากเครื่องเดิมมีตัวเลือกนี้
Q5: เครื่อง CNC เริ่มทํางานปกติ แต่แกนเคลื่อนไหวช้า ๆ เมื่ออยู่ในตําแหน่ง
การเคลื่อนที่แกนที่ช้าในระหว่างการจับโดยทั่วไปเป็นปัญหาปารามิเตอร์ servo แทนที่จะเป็นความผิดพลาดของเครื่องจักรพานหลัก โดยเฉพาะอย่างยิ่ง, มันมักจะเกิดจากการเพิ่มความเร็ววงจรที่ไม่ถูกต้อง,การเพิ่มลุ้นตําแหน่งที่ผิด, หรือความไม่ตรงกันระหว่างความละเอียดของ Encoder ของ servo motor และการตั้งค่าปารามิเตอร์ CNC
ก่อนที่จะสรุปว่าบอร์ดหลักมีความผิดพลาด ตรวจสอบว่า ปริมาตรการเซอร์โวทั้งหมดได้รับการซ่อมแซมอย่างถูกต้องหลังจากการเปลี่ยนบอร์ดหรือการตั้งปริมาตรการใหม่เมื่อเร็วๆ นี้
ถ้าการลื่นตัวปรากฏทันใด โดยไม่มีการดําเนินงานด้านการบํารุงรักษาตรวจสอบ servo amplifier สําหรับรหัสเตือนการใด ๆ หน่วยลุ้นความเร็วที่ล้มเหลวใน servo amplifier ยังสามารถทําให้การเคลื่อนที่ที่ดูเหมือนจะอยู่ใน CNC แต่เป็นจริงในการขับเคลื่อน.
