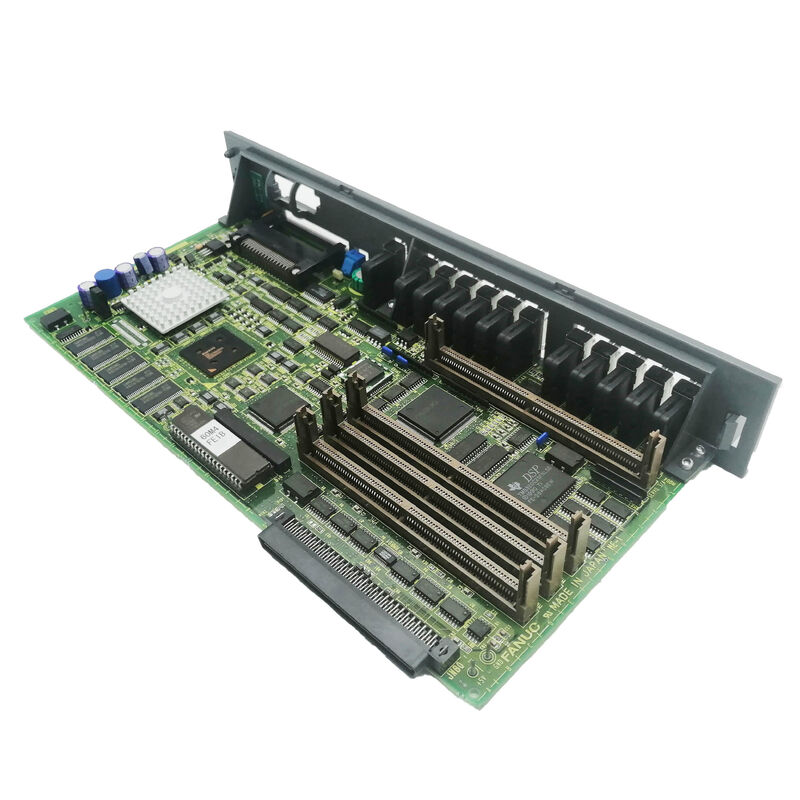

FANUC PROCESSOR BOARD A16B-3200-0060 A16B32000060 A16B-32OO-OO6O การใช้งานของเครื่องปรับปรุง

A16B-3200-0060 ∙ FANUC F15-TB / F15-MB Main-C CPU Motherboard ∙ Level-Up CPU Board / Series 15-B CNC / ศูนย์หมุนและแปรรูป

ซีรี่ย์ 15-B รางวัล FANUC ที่มีประสิทธิภาพสูง

FANUC ซีรี่ย์ 15-B เป็นชั้นบนของ FANUC สายสินค้า CNC เมื่อมันเป็นปัจจุบันซีรี่ย์ 15 ถูกออกแบบมาสําหรับเครื่องจักรที่ต้องการจํานวนแกนสูงสุด, การเคลื่อนไหวที่ซับซ้อนที่สุด, และความสามารถโปรแกรมที่ใหญ่ที่สุด.

การตั้งค่าซีรีย์ 15-B:

F15-TB (ศูนย์หัน)ซีรี่ย์ 15-B ปรับปรุงสําหรับเครื่องหมุน CNC support รองรับศูนย์หมุนหลายแกนที่มีหอคอยหลายตัว, subspindles และความสามารถในแกน Y15-B ให้การนับแกนและพลังงานคอมพิวเตอร์สําหรับศูนย์การหมุน-บดที่ซับซ้อน.

F15-MB (ศูนย์แปรรูป):ซีรี่ย์ 15-B ปรับปรุงสําหรับศูนย์แปรรูป support รองรับศูนย์แปรรูปหลายแกนขนาดใหญ่ที่มีการแทรกซ้อนพร้อมกัน 5 แกน การกําหนดรูปแบบที่พัฒนาไปข้างหน้าและการควบคุมเส้นทางเครื่องมือเต็ม

A16B-3200-0060 เป็น motherboard CPU หลักสําหรับการตั้งค่า F15-TB และ F15-MB ทั้งคู่ หน่วยกลางที่ board และโมดูลอื่น ๆ ทั้งหมดเชื่อมเข้าหรือเชื่อมต่อ

ข้อมูลสินค้าหลัก

สถาปัตยกรรม Motherboard ผิวหลังของระบบที่ซับซ้อน

ซีรี่ย์ 15-B เป็นระบบ CNC ที่ซับซ้อนและมีหลายบอร์ด บอร์ดหลักของ CPU ให้บริการด้านหลังทางกายภาพและไฟฟ้าที่เชื่อมต่อ:

• บอร์ดสล็อต optional (servo interface, graphic processor, communication board)
• โมดูลความจํา (FROM สําหรับโปรแกรมระบบ, SRAM สําหรับพารามิเตอร์และโปรแกรม)
• อินเตอร์เฟซจอสําหรับแผ่น CRT หรือ LCD
• อินเตอร์เฟซเชื่อมโยงลําดับและ I/O สําหรับเชื่อมโยงเครื่อง

เมื่อ A16B-3200-0060 ประสบความล้มเหลว เครื่อง CNC ทั้งหมดจะล้มเหลว ไม่มีบอร์ดอื่นใดที่สามารถชําระค่าตอบแทนสําหรับการไม่มีบอร์ดแม่ CPU หลัก

สถานการณ์การใช้งาน

ความผิดปกติของศูนย์แปรรูป 5 แกน ซีรี 15-MB:ศูนย์แปรรูป FANUC ซีรีย์ 15 MB ที่ทําการคอนทูเรอร์พร้อมกัน 5 แกน พัฒนาความล้มเหลว CNC อย่างสมบูรณ์แบบ บอร์ด CPU หลักถูกระบุA16B-3200-0060 มีแหล่งที่มาและติดตั้งกับป้ายการเลือกและโมดูลความทรงจําที่มีอยู่, กลับมาทํางาน CNC 5 แกนเต็ม

การบํารุงรักษาเครื่องหมุนหลายหอคอย ซีรีส์ 15-TB:ศูนย์การหมุนที่ซับซ้อนสองหอคอยที่มีแกน Y และ subspindle ‡ ใช้แพลตฟอร์มซีรีส์ 15-TB ‡ ต้องเปลี่ยนบอร์ดหลักบอร์ด A16B-3200-0060 Level-Up Main-C ฟื้นฟูความสามารถหลายแกนเต็ม.

FAQ

Q1: ความแตกต่างระหว่างซีรีส์ 15-A และ 15-B คืออะไร และกระดานนี้ใช้กับทั้งคู่ไหม?

A16B-3200-0060 ได้ถูกอธิบายโดยเฉพาะสําหรับแพลตฟอร์ม 15-B (F15-TB, F15-MB) ซีรี่ย์ 15-A เป็นรุ่นฮาร์ดแวร์ที่ล่วงหน้า; 15-B ตามมาด้วยฮาร์ดแวร์ที่อัพเดทบอร์ดหลักสําหรับสองรุ่นของฮาร์ดแวร์เหล่านี้ไม่ได้เปลี่ยนกันยืนยันการสร้างเครื่องมือ CNC จากป้ายชื่อ ก่อนสั่งซื้อ

Q2: การเปลี่ยน A16B-3200-0060 จะลบปารามิเตอร์ CNC ไหม?

ปริมาตร CNC ในซีรีส์ 15-B อยู่ในโมดูล SRAM ∙ พล็อกอินบอร์ดที่แยกจากบอร์ด CPU หลัก หากโอนโมดูล SRAM อย่างสมบูรณ์แบบไปยัง A16B-3200-0060 แทนปริมาตรทั้งหมดถูกรักษา. หากโมดูล SRAM ได้รับความเสียหายเช่นกัน, การฟื้นฟูปารามิเตอร์เต็มจากสํารองที่จําเป็น. การสํารองปกติของปารามิเตอร์และโปรแกรมทั้งหมดของซีรีส์ 15-B เป็นการปฏิบัติป้องกันที่จําเป็น

Q3: บอร์ดตัวเลือกใดที่เชื่อมต่อกับ A16B-3200-0060?

อาร์คิทคอปชั่นของซีรีส์ 15-B มีความแตกต่างกันตามการตั้งค่าของเครื่อง เครื่องที่ติดตั้งหรือเชื่อมต่อกับบอร์ด CPU หลักบอร์ดสื่อสาร (RS-232C), Ethernet) และบอร์ดขยาย PMC ทุกบอร์ดเหล่านี้ต้องติดตั้งใหม่อย่างถูกต้องบนบอร์ดหลักสํารองเพื่อให้ระบบทํางานด้วยความสามารถที่ตั้งค่าเต็ม

คําถามที่ 4: A16B-3200-0060 ยังใช้ในซีรีส์ 150 ไหม?

FANUC ซีรี่ย์ 150 เป็นตัวแปรที่มีจํานวนแกนสูงของพลาตฟอร์มซีรีย์ 15 ที่ใช้ในสายโอนและการใช้งานหลายแกนไม่ว่า A16B-3200-0060 จะใช้กับการตั้งค่าซีรีส์ 150 ขึ้นอยู่กับตัวแปรฮาร์ดแวร์เฉพาะของเครื่องควบคุมซีรีส์ 150ยืนยันจากเอกสารฮาร์ดแวร์ที่เกี่ยวข้อง ก่อนสั่งการสําหรับการใช้งานซีรีส์ 150
