| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-3200-0054 |

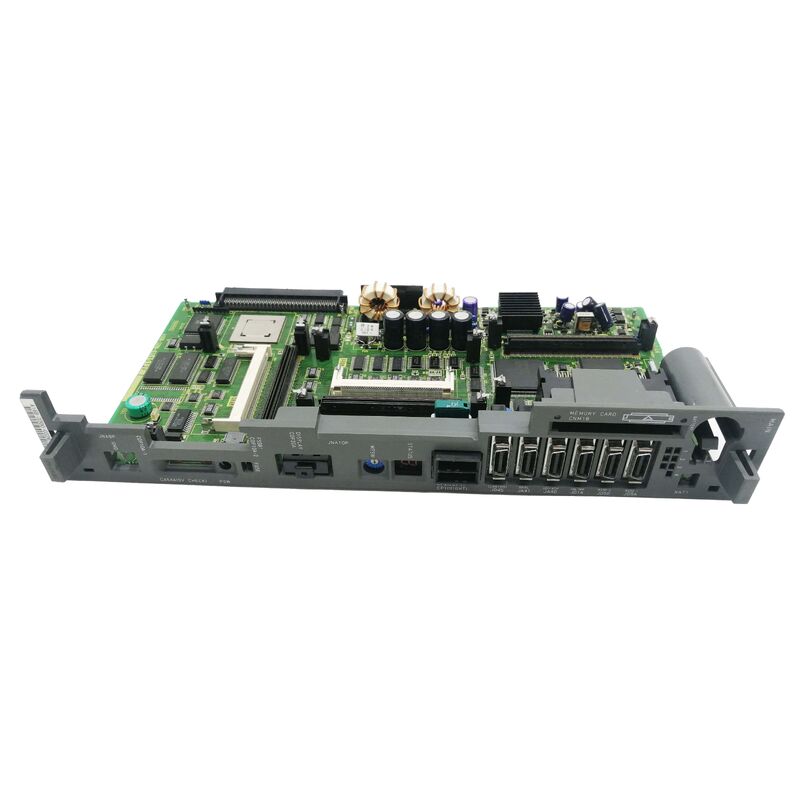

A16B-3200-0054 คือ PCB ตัวเลือก 3 สำหรับการกำหนดค่า PMC-RC ของ CNC FANUC ซีรีส์ 16 ในสถาปัตยกรรม CNC ของ FANUC นั้น PMC (ตัวควบคุมเครื่องจักรแบบตั้งโปรแกรมได้) คือ PLC แบบบูรณาการของ CNC ซึ่งดำเนินการลอจิกลำดับของเครื่องมือกลสำหรับการทำงานของเครื่องจักรทั้งหมดที่อยู่นอกฟังก์ชันการแก้ไขแกนแกนหลักของ CNC
การกำหนด "RC" ใน PMC-RC ระบุว่าสิ่งนี้เป็นตัวแปรการสื่อสารของตัวควบคุมหุ่นยนต์ของ Series 16 PMC PMC-RC ช่วยให้ซีรีส์ 16 ซีเอ็นซีสามารถสื่อสารกับตัวควบคุมหุ่นยนต์ FANUC ที่แนบมาได้ — ประสานการทำงานของเครื่องมือกลกับฟังก์ชันที่ใช้หุ่นยนต์ช่วย:
บูรณาการหุ่นยนต์กับเครื่องจักร:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC อาจทำงานควบคู่กับหุ่นยนต์ FANUC ที่จะทำการขนถ่ายชิ้นงาน เปลี่ยนฟิกซ์เจอร์ หรือทำการตรวจสอบแบบอินไลน์ PMC-RC PCB มีอินเทอร์เฟซการสื่อสารสำหรับการทำงานที่ประสานกันระหว่าง CNC และตัวควบคุมหุ่นยนต์
การจับมือและการประสาน:PMC-RC จัดการการเชื่อมต่อด้านความปลอดภัยและการจับมือกันในการปฏิบัติงานระหว่างเครื่องมือกลกับหุ่นยนต์ เพื่อให้มั่นใจว่าหุ่นยนต์ไม่สามารถเข้าไปในพื้นที่ทำงานของเครื่องจักรได้ในขณะที่สปินเดิลกำลังทำงาน และเครื่องไม่สามารถเริ่มรอบได้ในขณะที่หุ่นยนต์อยู่ภายในขอบเขตการทำงาน
| พารามิเตอร์ | ค่า |
|---|---|
| ตัวเลือก | 3 (ตัวเลือก 3) |
| พิมพ์ | PMC-RC |
| เข้ากันได้ | FANUC ซีรีส์ 16 CNC |
| ชุด | A16B-3200 |
| การทำงาน | PCB อินเตอร์เฟซตัวควบคุมหุ่นยนต์ |
ระบบซีเอ็นซี FANUC ซีรีส์ 16 ใช้สถาปัตยกรรมสล็อตตัวเลือกโดยที่ PCB เฉพาะเพิ่มความสามารถนอกเหนือจากการกำหนดค่า CNC พื้นฐาน การกำหนด "ตัวเลือก 3" ระบุว่า A16B-3200-0054 เป็นบอร์ดสล็อตตัวเลือกที่สามในชั้นวางควบคุม Series 16
บอร์ดเสริมในสถาปัตยกรรม CNC ซีรีส์ 16 ขยายขีดความสามารถในหมวดหมู่ที่กำหนด:
การกำหนดช่อง Option 3 สำหรับ PCB PMC-RC จะวาง PCB ไว้ในตำแหน่งตัวเชื่อมต่อทางกายภาพเฉพาะในชั้นวางควบคุม Series 16 มีเพียงบอร์ดที่ออกแบบมาสำหรับตัวเลือก 3 เท่านั้นที่สามารถทำงานได้ในช่องนี้
ข้อผิดพลาดในการสื่อสาร Series 16 PMC-RC:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ซีรีส์ 16 ของ FANUC พร้อมการโหลดหุ่นยนต์ในตัวทำให้เกิดข้อผิดพลาดในการสื่อสารระหว่างหุ่นยนต์ CNC - เครื่องจักรและหุ่นยนต์สูญเสียการประสานงานกัน หลังจากตรวจสอบตัวควบคุมหุ่นยนต์และสายเคเบิลสื่อสารแล้ว A16B-3200-0054 PMC-RC PCB จะถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนคืนค่าการสื่อสารของหุ่นยนต์ CNC
การอัพเกรด CNC ซีรีส์ 16 — การรวมหุ่นยนต์:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ซีรีส์ 16 ที่มีอยู่ได้รับการอัปเกรดให้ยอมรับการโหลดชิ้นส่วนของหุ่นยนต์ A16B-3200-0054 ได้รับการติดตั้งในช่อง Option 3 ซึ่งช่วยให้สามารถสื่อสาร PMC-RC ระหว่าง CNC และตัวควบคุมหุ่นยนต์ใหม่ได้
คำถามที่ 1: PMC มาตรฐานและ PMC-RC ใน Series 16 CNC แตกต่างกันอย่างไร
PMC มาตรฐานจะจัดการลอจิกลำดับภายในของเครื่องมือกล ได้แก่ การควบคุมสปินเดิล ระบบจ่ายน้ำหล่อเย็น การเปลี่ยนเครื่องมือ และการจัดการแผงควบคุม PMC-RC (ตัวแปรตัวควบคุมหุ่นยนต์) เพิ่มอินเทอร์เฟซการสื่อสารที่ช่วยให้ PMC ของ CNC สามารถแลกเปลี่ยนสัญญาณกับตัวควบคุมหุ่นยนต์ FANUC ที่เชื่อมต่ออยู่ ช่วยให้สามารถทำงานร่วมกันระหว่างหุ่นยนต์กับเครื่องจักรได้ A16B-3200-0054 ให้ความสามารถอินเทอร์เฟซเพิ่มเติมนี้เป็นบอร์ดเสริม
คำถามที่ 2: สามารถติดตั้ง A16B-3200-0054 ในช่องตัวเลือก 1 หรือตัวเลือก 2 แทนตัวเลือก 3 ได้หรือไม่
ไม่ การกำหนด "Option 3" เป็นการกำหนดตำแหน่งเฉพาะ — บอร์ดได้รับการออกแบบสำหรับขั้วต่อของช่อง Option 3 และการกำหนดสัญญาณในชั้นวางควบคุม Series 16 การติดตั้งในช่องตัวเลือกอื่นจะทำให้การสื่อสารไม่ถูกต้องหรือไม่มีเลย คู่มือฮาร์ดแวร์ FANUC ซีรีส์ 16 ที่ใช้งานได้จะกำหนดช่องตัวเลือกที่แต่ละประเภทบอร์ดตัวเลือกใช้
คำถามที่ 3: การถอดหรือเปลี่ยน A16B-3200-0054 ส่งผลต่อโปรแกรมการตัดเฉือนของ CNC หรือพารามิเตอร์แกนหรือไม่
ไม่ โปรแกรมชิ้นส่วน CNC และพารามิเตอร์แกนอยู่ในโมดูลหน่วยความจำ SRAM และ FROM — ไม่ใช่ใน PCB ตัวเลือก PMC-RC การเปลี่ยน A16B-3200-0054 จะไม่ส่งผลต่อข้อมูล CNC ที่เก็บไว้ โปรแกรมแลดเดอร์ PMC ที่ใช้ฟังก์ชันการสื่อสารของหุ่นยนต์อาจต้องมีการตรวจสอบหลังการเปลี่ยน — ยืนยันการจับมือระหว่างหุ่นยนต์และเครื่องจักรที่ถูกต้องก่อนที่จะกลับมาดำเนินการผลิตแบบรวมต่อ
คำถามที่ 4: A16B-3200-0054 เป็นข้อมูลเฉพาะสำหรับ Series 16 หรือไม่ หรือใช้ได้กับระบบ CNC Series 18 หรือ 21 ด้วย
บอร์ดนี้ได้รับการยืนยันสำหรับ FANUC Series 16 CNC ซีรีส์ 16 และซีรีส์ 18 ใช้สถาปัตยกรรมฮาร์ดแวร์ที่เกี่ยวข้องกันอย่างใกล้ชิด และบอร์ดตัวเลือกบางรุ่นสามารถใช้งานร่วมกันได้ทั้งสองแบบ A16B-3200-0054 ทำงานในซีรีส์ 18 หรือไม่นั้นขึ้นอยู่กับข้อกำหนดช่องเสริมของชั้นวางควบคุมเฉพาะ ยืนยันจากเอกสารประกอบฮาร์ดแวร์ FANUC ซีรีส์ 16 / ซีรีส์ 18 ที่เกี่ยวข้องก่อนติดตั้งในระบบซีรีส์ 18
คำถามที่ 5: จำเป็นต้องเปลี่ยนแปลงการเขียนโปรแกรม PMC อะไรบ้างหลังจากเปลี่ยน A16B-3200-0054
โปรแกรมแลดเดอร์ PMC เองถูกจัดเก็บไว้ในโมดูลหน่วยความจำ ROM/FROM — ไม่ใช่ใน PCB เสริม หลังจากติดตั้ง A16B-3200-0054 ทดแทนแล้ว โปรแกรม PMC ที่มีอยู่จะยังคงทำงานต่อไป อย่างไรก็ตาม หากข้อผิดพลาดทำให้การกำหนดค่าการสื่อสาร PMC-RC สูญเสียไป (อัตราบอด การตั้งค่าโปรโตคอล พารามิเตอร์ที่อยู่) การตั้งค่าเหล่านี้จะต้องป้อนอีกครั้งจากพารามิเตอร์สำรองก่อนที่การประสานงานระหว่างหุ่นยนต์และเครื่องจักรจะดำเนินต่อ
