| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2300-0201 |
การเปลี่ยนจากจอ CRT มโนโครมไปเป็นจอ LCD สีใน FANUC CNC อินเตอร์เฟซผู้ประกอบการนํามาซึ่งการปรับปรุงการทํางานที่ชัดเจน:
การแยกสี:ข้อมูลสถานะ, ข้อความเตือน, กราฟิกเส้นทางของเครื่องมือ, และเนื้อหาโปรแกรมสามารถใช้การรหัสสีได้ทั้งหมด. แกนที่ใช้งานถูกระบุด้วยสีที่แตกต่างจากแกนที่ไม่ใช้งานข้อความเตือนแสดงด้วยสีแดงสถานะปกติแสดงด้วยสีเขียว ผู้ประกอบการประมวลข้อมูลสีเร็วกว่าเทียบเท่าสีเดียว
ไม่มีการบิดเบือนทางกณิตศาสตร์จอ CRT พัฒนาความบิดเบือนกระบอกและหมอนเข็มตามเวลา เมื่อโค้ลบิดเบี้ยวแก่แผน LCD รักษาความแม่นยําทางกณิตศาสตร์ตลอดอายุการใช้งาน √ ตราที่แสดงออกมาเป็นสี่เหลี่ยมหลังจากสิบปีเหมือนในวันแรก.
ความสม่ําเสมอของแสงเบื้องหลังขณะที่ความสว่างของไฟฟอสฟอร์ CRT ลดลงในช่วงหลายปีของการใช้งาน ไฟเบาะหลัง LCD ยังคงมีความสว่างจนถึงปลายอายุการใช้งาน แล้วล้มเหลวอย่างรวดเร็วขึ้น
ความลึกที่คอมแพคต์แผน LCD มีความบางทางกายภาพเมื่อเทียบกับการประกอบหลอด CRT ลึก. ปัจจัยรูปแบบ 8.4 นิ้วอนุญาตให้มีแผ่นผู้ประกอบการ CNC สีที่สมบูรณ์แบบในกระเป๋าที่คอมแพคต.

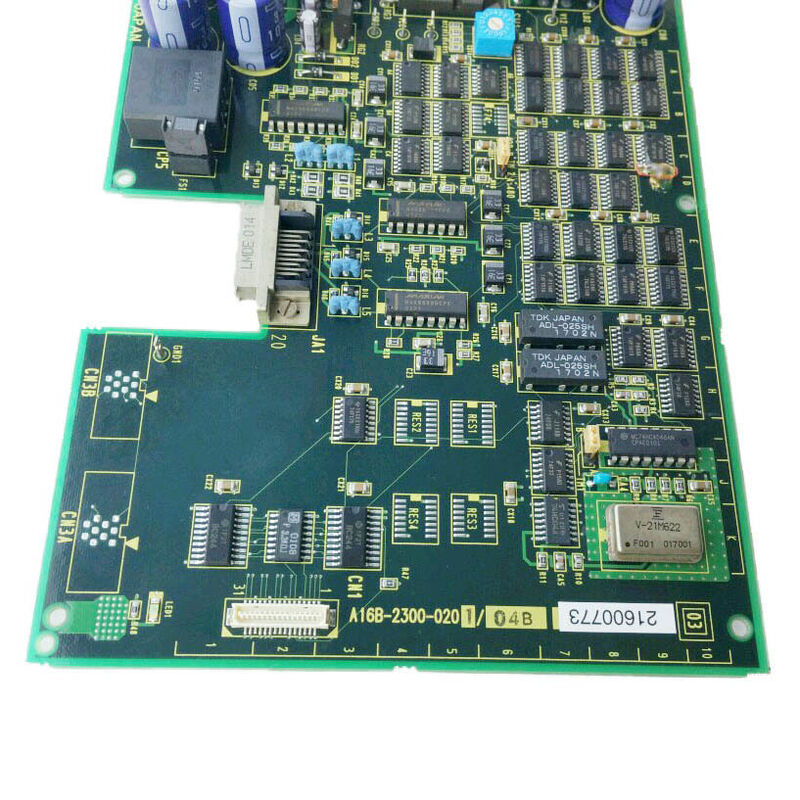

A16B-2300-0201 ขับเคลื่อนจอ LCD สีขนาด 8.4 นิ้วนี้ ให้ฟังก์ชันการควบคุมทั้งหมดที่ผลิตอินเตอร์เฟซ CNC สีและกราฟฟิกของผู้ใช้งาน
| ปริมาตร | มูลค่า |
|---|---|
| ขนาดการแสดง | 80.4 นิ้ว |
| ประเภทแสดง | LCD สี |
| ประเภทกระดาน | PCB การควบคุม LCD |
| ซีรี่ย์ | A16B-2300 |
| การใช้งาน | อินเตอร์เฟซผู้ประกอบการ CNC |
A16B-2300-0201 ทําหน้าที่หลายอย่างพร้อมกันเพื่อผลิตภาพแสดง:
การรับและแปลงสัญญาณวีดีโอ:รับสัญญาณออกวิดีโอของ CNC และแปลงมันให้เป็นรูปแบบที่ต้องการโดยแพนล์ LCD สี 8.4 นิ้วที่ตรงกับความละเอียดพื้นเมืองของแพนล, อัตราการอัพฟรีช์, และระดับความกระชับของสัญญาณ
การจัดการสี:สร้างผลิต RGB (สีแดง/สีเขียว/สีน้ําเงิน) สามช่อง ให้กับการกรองสีของแผ่น LCD ผลิตสีเต็มที่ต้องการสําหรับเนื้อหาการแสดงสีที่ชัดเจนและอ่านได้
การแสดงเวลา:สร้างสัญญาณสแกนแบบแนวราบ สแกนแบบแนวตั้ง และสัญญาณเวลาของพิกเซล ที่ทําให้การสแกนของจอ LCD มีความสอดคล้องกับเนื้อหาวีดีโอ
การควบคุมไฟหลัง:บริหารวงจร CCFL หรือ LED แบ็คไลท์, ปรับความสว่างและควบคุมลําดับการเปิด / ปิดไฟสําหรับระบบการสว่างของแผ่น
เมื่อ A16B-2300-0201 ประสบความล้มเหลว, จอแสดงภาพจะดําหรือแสดงเนื้อหาสีที่บกพร่อง ในขณะที่ฟังก์ชันการแปรรูปพื้นฐานของ CNC ยังคงปกติ
ความผิดพลาดในการแสดงสีบน CNC compact:ระบบ FANUC CNC ที่มีปานีผู้ประกอบการสี 8.4 นิ้วสูญเสียการแสดงออกของมัน. CNC ยังคงดําเนินโปรแกรมและตอบสนองต่อ I / O อย่างปกติ, ยืนยันว่าบอร์ด CNC หลักยังคงไม่เสียหายA16B-2300-0201 สี LCD การควบคุม PCB ได้รับการระบุว่าความผิดพลาด. การเปลี่ยนคืนจอสีเต็ม
แสดงความเสียหายของสี:แผน LCD สี 8.4 นิ้วแสดงสีไม่ถูกต้องหรือเส้นสี หลังจากยืนยันว่า แผน LCD ตัวเองไม่เสียหาย PCB สี A16B-2300-0201 ได้รับการระบุว่าเป็นความผิดพลาด
Q1: A16B-2300-0201 ต้องการการตั้งค่าใด ๆ หลังการติดตั้ง?
ไม่ PCB การควบคุม LCD เป็นส่วนประกอบของฮาร์ดแวร์ มันผลิตสัญญาณจอบนพื้นฐานของการเข้าวิดีโอที่ได้รับจาก CNCไม่มีการตั้งค่าโปรแกรมหรือการเปลี่ยนแปลงปารามิเตอร์ที่จําเป็นหลังจากการติดตั้ง. ภาพจะกลับมาทันทีเมื่อเปิดไฟ
คําถามที่ 2: A16B-2300-0201 สามารถขับเคลื่อนจอ LCD ขนาด 9.5 นิ้ว หรือ 10.4 นิ้วได้หรือไม่
หมายเลข A16B-2300-0201 ถูกปรับขนาดโดยเฉพาะสําหรับแผ่น LCD สี 8.4 นิ้ว ปริมาตรการเวลา, ความละเอียด, และการควบคุมแสงเบื้องหลังตรงกับรายละเอียดของแผ่น 8.4 นิ้วใช้ตารางนี้กับ 9แผ่นขนาด 0.5 นิ้วหรือ 10.4 นิ้วจะผลิตภาพที่ไม่ถูกต้อง สําหรับขนาดใหญ่เหล่านี้ ใช้ A16B-2300-0081 (9.5 นิ้ว) หรือ A16B-2300-0085 (10.4 นิ้ว) ตามลําดับ
Q3: "MMCIV" ที่กล่าวถึงใน A16B-2300-0081 (ตัวแปร 9.5 นิ้ว) คืออะไร?
MMCIV ตัวสํารองของ Multimedia Card IV เป็นฟังก์ชันที่บูรณาการเพิ่มเติมในรุ่น 9.5 นิ้วที่ให้ความสามารถด้านมัลติมีเดียมากกว่าการควบคุม LCD สีพื้นฐานไม่ว่า A16B-2300-0201 จะรวม MMCIV หรือฟังก์ชันที่เทียบเท่า.4 นิ้ว CNC การปรับปรุงแผ่นผู้ใช้งานที่มันให้บริการ
Q4: ผมแยกความผิดพลาด A16B-2300-0201 จากแผ่น LCD 8.4 นิ้วที่ผิดปกติได้อย่างไร?
PCB ระบบควบคุม A16B-2300-0201 ที่ล้มเหลวมักจะทําให้เกิด: จอแสดงภาพว่างหมด แม้จะยืนยันว่ามีไฟเบื้องหลังไม่เสียหาย; สัญญาณสีที่เสียหาย (สีที่ผิดตามจอแสดงภาพทั้งหมด);หรือการสูญเสียการร่วมกับวีดีโอ (ภาพเคลื่อนไหวหรือไม่มั่นคง). แผน LCD ที่ล้มเหลวมักจะแสดงให้เห็น: ความเสียหายทางกายภาพของพื้นผิวของแพเนล; ความล้มเหลวทางการแสดงบางส่วน (บริเวณที่ตายหรือพิกเซลติด) หรือคุณภาพภาพภาพที่ลดลงจํากัดกับบริเวณเฉพาะของแพเนลแลกเปลี่ยนใน PCB A16B-2300-0201 ดีที่ทราบกันเพื่อยืนยันว่าความผิดพลาดอยู่ในบอร์ดควบคุมหรือแผ่น.
