| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2204-0240 |

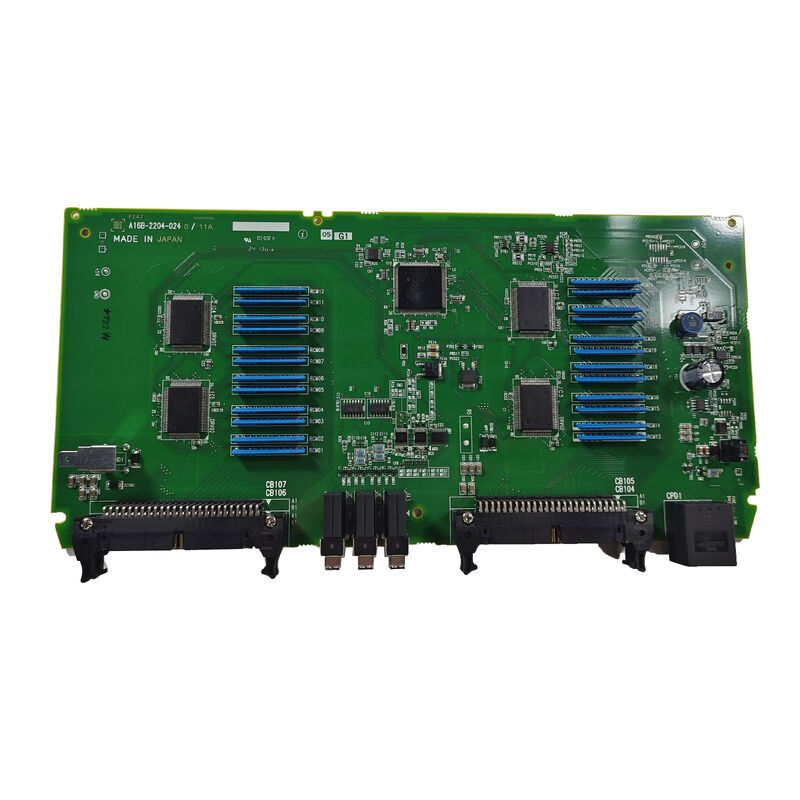

A02B-0319-C001 เป็นหน่วย I/O ครบถ้วน หน่วยที่ตั้งที่ให้บริการการเข้าและออกแบบดิจิตอล ระหว่าง FANUC CNC และอุปกรณ์สนามของเครื่องมือA16B-2204-0240 เป็น PCB ที่ทํางานในหน่วยนี้.
อัตราขยาย A02B-0319 ระบุหน่วย I/O นี้เป็นของรุ่น 0i-D ของ FANUC CNC Hardware. อัตราขยาย -C001 ระบุตัวแปรเฉพาะภายในครอบครัวหน่วย I/O 0i-D
ภายในหน่วย A02B-0319-C001:
| ปริมาตร | มูลค่า |
|---|---|
| เลขส่วน | A16B-2204-0240 |
| หน่วยเจ้าภาพ | A02B-0319-C001 |
| ประเภท | I/O PCB |
| ระบบ CNC | FANUC ซีรี่ย์ 0i-D |
| ซีรี่ย์ | A16B-2204 |
FANUC Series 0i-D (0i Model D) เป็นแพลตฟอร์ม CNC ที่มีฐานะดีสําหรับเครื่องมือทั่วไปสถาปัตยกรรม I/O ของมันใช้ I/O Link bus เพื่อเชื่อมต่อ PMC ของ CNC กับหน่วย I/Oภายนอก เช่น A02B-0319-C001. หน่วย I/O แต่ละหน่วยเชื่อมต่อกับ I/O Link ในฐานะสล็อฟโน๊ด การรายงานภาวะการเข้าและการรับคําสั่งการออกจากนาย PMC ใน CNC
บทบาทของ A16B-2204-0240 ในโครงสร้างนี้:
การสแกน input:ทุกรอบสแกน PMC เครื่อง A16B-2204-0240 อ่านทุกภาวะปลายทางการเข้าและส่งต่อให้ CNC ผ่าน I / O Linkและสัญญาณ Encoder เชื่อมต่อกับปลายทางการเข้าของหน่วยทั้งหมดถึง PMC ผ่านบอร์ดนี้.
การขับเคลื่อนผลิต:ทุกรอบสแกน PMC CNC เขียนคําสั่งออกผ่าน I / O Link ไปยัง A16B-2204-0240 ซึ่งขับเคลื่อนปลายทางออกตามและเครื่องขับเคลื่อนอื่น ๆ ที่เชื่อมต่อกับหน่วย.
เมื่อ A16B-2204-0240 ประสบความผิดพลาด หน่วย I/O ทั้งหมดหยุดตอบสนอง PMC ระเบิดไฟและฟังก์ชันเครื่องจักรทั้งหมดที่ควบคุมโดยหน่วย I/O หยุด
ความผิดพลาด PCB ของหน่วย I/O 0i-Dศูนย์แปรรูป CNC FANUC 0i-D พัฒนาสัญญาณเตือน I/O Link โดยเฉพาะสําหรับที่อยู่ของหน่วย A02B-0319-C001 การทดสอบสายไฟสนามยืนยันว่าสัญญาณภายนอกทั้งหมดถูกต้องในบล็อกปลายทางPCB A16B-2204-0240 ได้รับการระบุว่าเป็นความผิดพลาดการเปลี่ยนคืนการทํางาน I/O อย่างเต็มที่
การปรับปรุงหน่วย I/Oระบบ CNC 0i-D ผ่านการปรับปรุงรักษาอย่างครบถ้วน A16B-2204-0240 ถูกเปลี่ยนเป็นส่วนหนึ่งของการต่ออายุพานที่เป็นระบบสําหรับหน่วย I / O
Q1: อะไรจะแยก A02B-0319-C001 (0i-D unit) จาก A02B-0309-C001 (0i-C unit)
เบื้องต้น A02B-0319 ระบุฮาร์ดแวร์รุ่น 0i-D; A02B-0309 ระบุรุ่น 0i-C. เบื้องต้น A16B-2204-0240 ระบุสําหรับ A02B-0319-C001 (0i-D).ให้บริการ A02B-0309-C001 (สําหรับระบบ 0i-C/Series 16-C). เหล่านี้เป็นรุ่นต่าง ๆ ของฮาร์ดแวร์และบอร์ดไม่ได้เปลี่ยนกัน
Q2: การเปลี่ยน A16B-2204-0240 จําเป็นต้องเปลี่ยนปารามิเตอร์ PMC หรือโปรแกรมหรือไม่
เปล่า โปรแกรม PMC ติดต่อ I/O โดย I/O Link address ไม่ใช้อัตลักษณ์ boardการเปลี่ยน A16B-2204-0240 ด้วยบอร์ดที่มีการตั้งค่าแบบเหมือนกันที่ที่อยู่ I/O Link ที่เดียวกัน จะนําการสื่อสาร I/O กลับมาโดยเต็มที่ โดยไม่ต้องมีการเปลี่ยนแปลง PMC.
Q3: A16B-2204-0240 ให้จุด DI และ DO จํานวนเท่าไหร่?
จํานวน DI/DO ของ A16B-2204-0240 ได้กําหนดโดยการออกแบบหน่วย I/O สําหรับ A02B-0319-C001.ยืนยันจํานวน I/O ที่แม่นยําจากคู่มือการเชื่อมต่อฮาร์ดแวร์ FANUC 0i-D หรือรายละเอียด A02B-0319-C001. DI / DO คอมพลิเมนต์แตกต่างกันระหว่างตัวแปรหน่วย I / O ที่แตกต่างกันภายในครอบครัว 0i-D
Q4: ที่อยู่ของ I/O Link node ที่ถูกมอบให้กับหน่วย A02B-0319-C001 คืออะไร?
ที่อยู่ I/O Link ถูกตั้งค่าระหว่างการติดตั้ง CNC และบันทึกไว้ในรายละเอียดไฟฟ้าของเครื่อง หลังจากติดตั้งเครื่อง A16B-2204-0240การมอบหมายที่อยู่ของ I/O Link node ต้องตรงกับที่อยู่ของบอร์ดเดิม เพื่อให้แน่ใจว่า PMC ยังคงมอบหมาย I/O ของหน่วยนี้ที่ที่อยู่เดียวกันที่มันเคยใช้.
