| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |

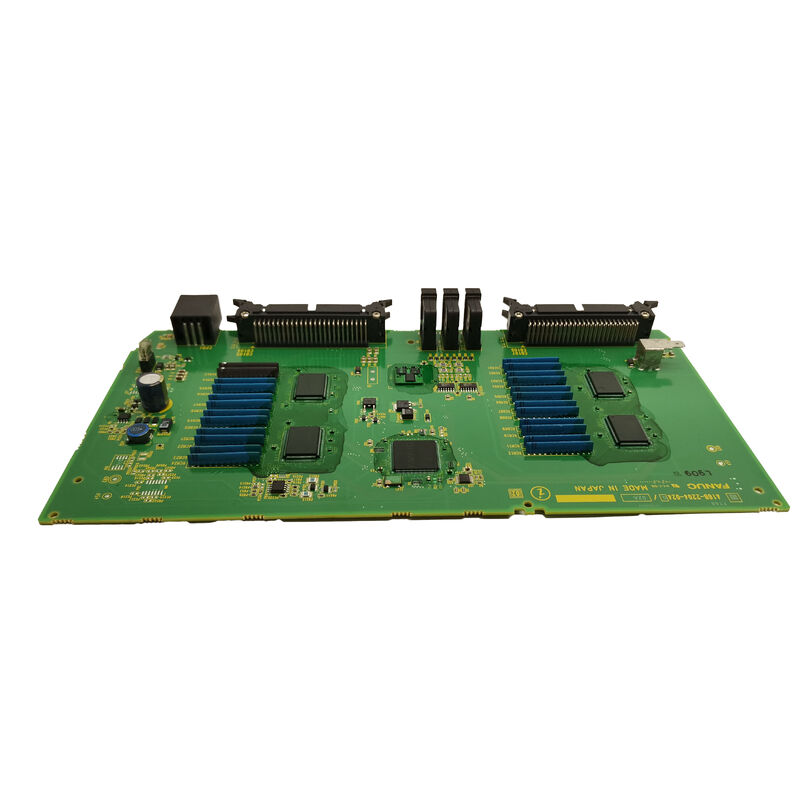

| หมายเลขรุ่น | A16B-2204-0010 |
การกำหนด "PROCESS I/O" ทำให้ A16B-2204-0010 แตกต่างจากบอร์ด I/O ของเครื่องมาตรฐาน แม้ว่าบอร์ด CNC I/O มาตรฐานจะจัดการกับสัญญาณดิจิตอลแบบแยกของเครื่องมือกล เช่น อินเตอร์ล็อคประตู รีเลย์น้ำหล่อเย็น สวิตช์ตำแหน่งนิตยสารเครื่องมือ แต่บอร์ด I/O ของกระบวนการตอบสนองความต้องการอินเทอร์เฟซทางอุตสาหกรรมประเภทที่กว้างกว่า:
การบูรณาการกระบวนการทางอุตสาหกรรม:เครื่องมือกล CNC ที่ฝังอยู่ภายในกระบวนการผลิตขนาดใหญ่จำเป็นต้องแลกเปลี่ยนสัญญาณกับระบบต่อพ่วง เช่น สายพานลำเลียง สถานีล้างชิ้นส่วน หุ่นยนต์ประกอบ ระบบการวัด และตัวควบคุมอัตโนมัติของโรงงาน บอร์ด I/O กระบวนการจัดเตรียมเลเยอร์อินเทอร์เฟซดิจิทัลสำหรับการสื่อสารระหว่างระบบเหล่านี้
ความจุ I/O แบบขยาย:การกำหนดค่าเครื่องมือกลบางอย่างต้องใช้จุด I/O มากกว่าที่บอร์ด I/O ของเครื่องมาตรฐานมีให้ บอร์ด I/O กระบวนการเสริม I/O พื้นฐาน ซึ่งขยายความจุสัญญาณของ CNC สำหรับเครื่องจักรที่ซับซ้อนหรือการกำหนดค่าเซลล์อัตโนมัติขั้นสูง
ระบบหุ่นยนต์ I/O:แพลตฟอร์ม Fanucworld จัดหมวดหมู่ A16B-2204-0010 ภายใต้ PCB หุ่นยนต์ของ FANUC ตัวควบคุมหุ่นยนต์ที่จัดการเซลล์อัตโนมัติจำเป็นต้องมีการแลกเปลี่ยนสัญญาณอย่างกว้างขวางกับอุปกรณ์ต่อพ่วง บอร์ด I/O ประมวลผลในตัวควบคุมหุ่นยนต์มีอินเทอร์เฟซดิจิทัลสำหรับอุปกรณ์ต่อพ่วงเหล่านี้
| พารามิเตอร์ | ค่า |
|---|---|
| หมายเลขชิ้นส่วน | A16B-2204-0010 |
| คำอธิบาย | ประมวลผล I/O PCB |
| ชุด | A16B-2204 |
| แอปพลิเคชัน | CNC และหุ่นยนต์อัตโนมัติ |
| แลกเปลี่ยน | มีการแลกเปลี่ยนหลัก |
| ซ่อมแซม | มีอยู่ |
ซีรีส์ A16B-2204 ครอบคลุมบอร์ด I/O ที่ออกแบบมาเพื่อความต้องการในบริบทระบบอัตโนมัติทางอุตสาหกรรม ในขณะที่บอร์ด A16B-2203 I/O รุ่นก่อนหน้า (เช่น 96/64 DI/DO A16B-2203-0881) ทำหน้าที่บทบาท I/O ของเครื่องมาตรฐาน ซีรีส์ A16B-2204 ได้ขยายไปสู่ I/O กระบวนการ โดยให้ฮาร์ดแวร์อินเทอร์เฟซที่จำเป็นสำหรับสภาพแวดล้อมอัตโนมัติที่ซับซ้อนและบูรณาการมากขึ้น
การรวมเซลล์ CNC:เซลล์การตัดเฉือน CNC ผสานรวมระบบการวัดแบบอินไลน์ เครื่องล้างชิ้นส่วน และหุ่นยนต์ขนถ่ายวัสดุ A16B-2204-0010 มีจุด I/O เพิ่มเติมที่จำเป็นในการประสานงานสัญญาณระหว่าง CNC และระบบต่อพ่วงทั้งสามระบบ
I/O อุปกรณ์ต่อพ่วงตัวควบคุมหุ่นยนต์:ตัวควบคุมหุ่นยนต์ FANUC ที่จัดการลำดับการประกอบที่ซับซ้อนใช้ A16B-2204-0010 เพื่อเชื่อมต่อกับอุปกรณ์ต่อพ่วง เซ็นเซอร์ปลายจังหวะของสายพานลำเลียง และอุปกรณ์ตรวจจับการมีอยู่ของชิ้นงานในเซลล์ทำงาน
คำถามที่ 1: อะไรคือความแตกต่างระหว่าง "process I/O PCB" และบอร์ด I/O ของเครื่องมาตรฐาน
บอร์ด I/O ของเครื่องมาตรฐานจะจัดการกับชุดสัญญาณเฉพาะของเครื่องมือกลที่กำหนดไว้ เช่น อินเตอร์ล็อคประตู แกนเบรก ระบบจ่ายน้ำหล่อเย็น ตัวเปลี่ยนเครื่องมือ บอร์ด I/O กระบวนการขยายอินเทอร์เฟซให้ครอบคลุมการบูรณาการกับกระบวนการภายนอก อุปกรณ์ต่อพ่วง และสัญญาณการสื่อสารระหว่างระบบที่นอกเหนือไปจากฟังก์ชันการทำงานของเครื่องมือกล
คำถามที่ 2: A16B-2204-0010 เป็นข้อมูลเฉพาะสำหรับเครื่องมือกล CNC หรือใช้ในตัวควบคุมหุ่นยนต์ด้วยหรือไม่
A16B-2204-0010 ภายใต้ PCB หุ่นยนต์ FANUC ซีรีส์ A16B-2204 รองรับการใช้งานทั้ง CNC และหุ่นยนต์ ยืนยันประเภทระบบโฮสต์จากเอกสารประกอบระบบที่เกี่ยวข้องก่อนสั่งซื้อ
คำถามที่ 3: มีการแลกเปลี่ยนหลักสำหรับ A16B-2204-0010 หรือไม่
ใช่. การแลกเปลี่ยนแกนหลักมีให้สำหรับ A16B-2204-0010 ซึ่งเป็นรุ่นบริการมาตรฐานที่ส่งบอร์ดที่ชำรุดและส่งคืนเครื่องที่ซ่อมแซม/ทดสอบแล้ว มีบริการซ่อมโดยอิสระ ตัวเลือกบริการเหล่านี้ทำให้สามารถเข้าถึง A16B-2204-0010 ได้แม้ว่าจะไม่มีสต็อกใหม่ก็ตาม
คำถามที่ 4: การเปลี่ยน A16B-2204-0010 จำเป็นต้องเปลี่ยนแปลงโปรแกรม PMC หรือไม่
ไม่ โปรแกรม PMC ระบุ I/O ด้วยที่อยู่ลิงก์ I/O การแทนที่ A16B-2204-0010 ด้วยบอร์ดที่กำหนดค่าอย่างถูกต้องที่ที่อยู่ลิงก์ I/O เดียวกันจะกู้คืนการสื่อสาร I/O ของกระบวนการโดยไม่ต้องมีการแก้ไขโปรแกรม PMC ใดๆ
คำถามที่ 5: A16B-2204-0010 มีข้อควรระวัง ESD อะไรบ้าง
ใช้งานด้วยสายรัดข้อมือป้องกันไฟฟ้าสถิตแบบต่อสายดินบนพื้นผิวที่ปลอดภัยจาก ESD จัดเก็บและขนส่งในบรรจุภัณฑ์ป้องกันไฟฟ้าสถิต ปิดเครื่องโฮสต์ CNC หรือตัวควบคุมหุ่นยนต์ให้สมบูรณ์ก่อนที่จะเข้าถึงช่องติดตั้งบอร์ด
