| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0881 |

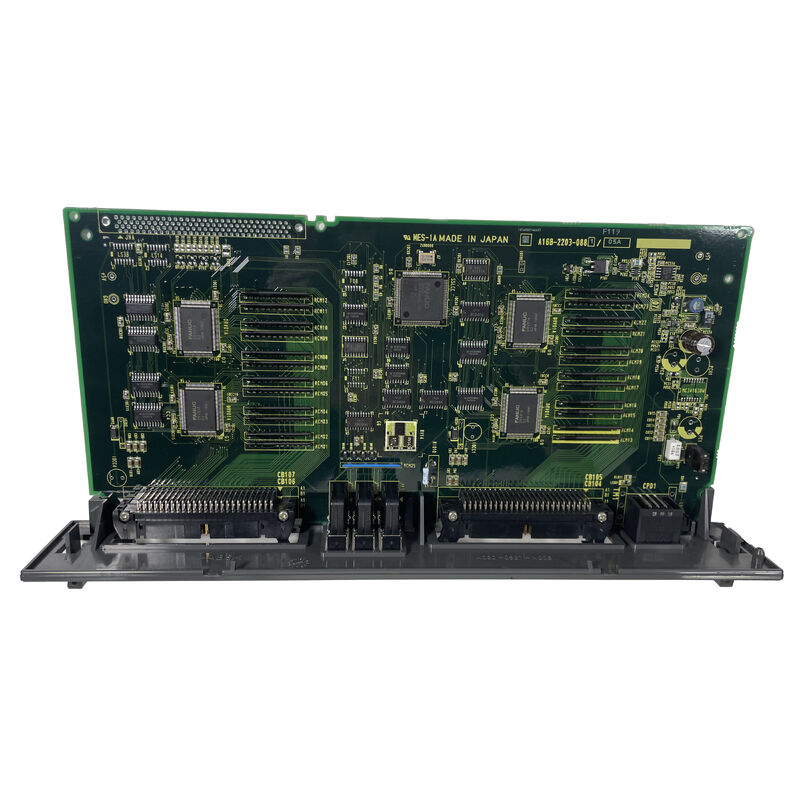

A16B-2203-0881 เป็นบอร์ด I/O ที่มีคุณลักษณะหนาแน่น การรวมกันของอินพุตดิจิตอล 96 ช่อง, เอาต์พุตดิจิตอล 64 ช่อง และเอาต์พุต MPG ในตัว ทำให้เป็นหนึ่งในโซลูชัน I/O บอร์ดเดี่ยวที่มีความสามารถมากที่สุดในระบบนิเวศ CNC ของ FANUC
จำนวนสัญญาณ 96 DI / 64 DO ตรงกับความต้องการของเครื่องแมชชีนนิ่งเซ็นเตอร์หรือเครื่องกลึง CNC ที่มีอุปกรณ์ครบครัน:
อินพุตดิจิตอล 96 ช่อง:เซ็นเซอร์ตำแหน่งและลิมิตสวิตช์สำหรับแกนเครื่องจักรและอุปกรณ์จับยึด แรงดันไฮดรอลิกและการยืนยันการไหล การเข้ารหัสตำแหน่งนิตยสารเครื่องมือ การเชื่อมต่อประตูและสถานะประตูนิรภัย เซ็นเซอร์ระบบน้ำหล่อเย็น สวิตช์แผงควบคุมการทำงาน (ระยะตัวเลือกโหมด หน้าสัมผัสแทนที่อัตราป้อน ปุ่มฟังก์ชัน) การวางแนวแกนหมุนเสร็จสมบูรณ์ การยืนยันการยึดพาเลท/การคลายแคลมป์; และสัญญาณสถานะวงจรเครื่องเสริม
64 เอาท์พุทดิจิตอล:รีเลย์ปั๊มน้ำหล่อเย็น; สตาร์ทระบบไฮดรอลิก การปล่อยเบรกแกน ล็อคประตู; คอนแทคเตอร์สตาร์ทและทิศทางของสปินเดิล ไดรฟ์นิตยสารเครื่องมือ ตัวกระตุ้นการเปลี่ยนพาเลท ไฟแสดงสถานะสำหรับรอบการทำงาน การคงฟีดไว้ สัญญาณเตือน และสถานะของเครื่องจักร เปิดใช้งานเซอร์โวไดรฟ์; และเอาต์พุตรีเลย์ M-code เสริม
เอาท์พุตเอ็มพีจี:เอาต์พุต MPG (ตัวสร้างพัลส์แบบแมนนวล) จัดเตรียมอินเทอร์เฟซสำหรับตัวเข้ารหัสวงล้อจักรที่ใช้ระหว่างการวางตำแหน่งเขย่าเบา ๆ ด้วยตนเอง ผู้ปฏิบัติงานหมุนวงล้อจักรเพื่อขยับแกนทีละน้อย — เอาท์พุต MPG จะส่งข้อมูลตำแหน่งนี้จากวงล้อจักรไปยัง CNC
| พารามิเตอร์ | ค่า |
|---|---|
| ดิ | 96 |
| ทำ | 64 |
| เอาท์พุตเอ็มพีจี | ใช่ |
| หน่วยโฮสต์ | A02B-0309-C001 |
| เข้ากันได้ | ซีรีส์ 16-C, 18-C, 21-C, 16i-TA |
| น้ำหนัก | 0.1กก |
| ปฏิบัติการ อุณหภูมิ | 0–40°ซ |
| ความชื้น | ≤80% ความชื้นสัมพัทธ์ (NC) |
| ระดับความสูง | ≤1,000ม |
A02B-0309-C001 คือตัวเครื่อง ซึ่งเป็นยูนิต I/O ที่ติดตั้งในหรือใกล้กับตู้ไฟฟ้าของเครื่อง A16B-2203-0881 PCB เป็นบอร์ดที่ใช้งานอยู่ภายในตัวเครื่องนี้
ยูนิต I/O เชื่อมต่อกับบัส I/O Link ของ CNC A16B-2203-0881 เป็น I/O Link Master PCB (หรือโหนด I/O ที่เชื่อมต่อ) จัดการการแลกเปลี่ยนข้อมูลแบบสองทิศทาง:
เมื่อ A16B-2203-0881 ไม่ทำงาน I/O ทั้งหมดของเครื่องผ่านยูนิตนี้จะหยุดชะงัก — สัญญาณเตือน PMC เริ่มทำงาน ลำดับการทำงานของเครื่องหยุด และไม่มีปุ่มแผงควบคุมการทำงานใด ๆ ตอบสนองผ่านบอร์ดนี้
I/O แมชชีนเซ็นเตอร์ซีรีส์ 16-C ล้มเหลว:เครื่องแมชชีนนิ่งเซ็นเตอร์ CNC ซีรีส์ 16-C ของ FANUC พัฒนาการแจ้งเตือน PMC ซึ่งส่งผลต่อฟังก์ชันเครื่องจักรที่หลากหลาย การตรวจสอบการเดินสายไฟภาคสนามจะยืนยันสัญญาณที่ถูกต้องที่แผงขั้วต่อยูนิต I/O A16B-2203-0881 PCB ภายใน A02B-0309-C001 ถูกระบุว่าเป็นข้อบกพร่อง การทดแทนจะคืนค่าฟังก์ชัน I/O 96/64 เต็มรูปแบบ
ซีรีส์ 21-C CNC พร้อมข้อผิดพลาด MPG:การเขย่าเบา ๆ แบบแมนนวลล้มเหลว - การหมุนวงล้อจักรทำให้แกนไม่เคลื่อนไหว เอาต์พุต MPG บน A16B-2203-0881 ถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนจะคืนการทำงานของวงล้อจักรควบคู่ไปกับ I/O ของเครื่อง 96/64 ทั้งหมด
คำถามที่ 1: A16B-2203-0881 เข้ากันได้กับทั้ง Series 16-C/18-C/21-C และ Series 16i-TA หรือไม่
A16B-2203-0881 สำหรับ FANUC ซีรีส์ 16-C, 18-C และ 21-C รายการ IndiaMART ยังกล่าวถึง Series 16i-TA ยูนิต I/O A02B-0309-C001 ใช้กับ CNC รุ่นต่างๆ เหล่านี้ และ A16B-2203-0881 เป็น PCB ที่ระบุภายในยูนิตนี้สำหรับระบบเหล่านี้
คำถามที่ 2: การแทนที่ A16B-2203-0881 จำเป็นต้องเปลี่ยนแปลงโปรแกรม PMC หรือไม่
ไม่ โปรแกรม PMC ระบุ I/O ด้วยที่อยู่ลิงก์ I/O การแทนที่ A16B-2203-0881 ด้วยการเปลี่ยนที่ติดตั้งอย่างถูกต้องที่ที่อยู่ลิงก์ I/O เดียวกัน จะคืนค่าการสื่อสาร I/O โดยไม่ต้องแก้ไขโปรแกรม PMC ใดๆ ตรวจสอบฟังก์ชัน 96/64 I/O และ MPG ทั้งหมดหลังจากประกอบแล้วก่อนกลับสู่การผลิต
คำถามที่ 3: รหัสสัญญาณเตือนใดที่บ่งบอกถึงความล้มเหลวของ A16B-2203-0881
ข้อผิดพลาดในการสื่อสาร I/O Link, สัญญาณเตือน PMC ที่ชี้ไปยังช่วงที่อยู่ที่กำหนดให้กับยูนิต A02B-0309-C001 และความล้มเหลวของ I/O ประปรายหรือทั้งหมดซึ่งไม่ได้เกิดจากข้อบกพร่องในการเดินสายไฟในสนาม บ่งชี้ว่า A16B-2203-0881 อาจล้มเหลว ยืนยันความสมบูรณ์ของการเดินสายไฟในแผงขั้วต่อทั้งหมดก่อนที่จะสรุปว่าบอร์ดล้มเหลว
คำถามที่ 4: ระดับความสูงสูงสุดสำหรับ A16B-2203-0881 คือเท่าใด
A16B-2203-0881 ได้รับการจัดอันดับให้ใช้งานในระดับความสูงสูงสุด 1,000 เมตร ความหนาแน่นของอากาศที่ลดลงสูงกว่า 1,000 เมตรส่งผลต่อประสิทธิภาพการระบายความร้อนของชิ้นส่วนอิเล็กทรอนิกส์ สำหรับการติดตั้ง CNC ที่สูงกว่าระดับความสูงนี้ ให้ยืนยันความเหมาะสมด้วยเอกสารทางเทคนิคของ FANUC หรือใช้มาตรการระบายความร้อนเพิ่มเติม
