| สถานที่กำเนิด | ญี่ปุ่น |
| ชื่อแบรนด์ | FANUC |
| ได้รับการรับรอง | CE RoHS |
| หมายเลขรุ่น | A16B-2203-0754 |
FANUC ซีรีส์ 16i เป็นผู้สืบทอดรุ่น i ของซีรีส์ 16 โดยวางตำแหน่งแพลตฟอร์ม CNC ที่มีความสามารถมากที่สุดของ FANUC ไว้ที่จุดสูงสุดของกลุ่มผลิตภัณฑ์ i-ซีรีส์ การกำหนดรุ่น "B" ระบุถึงฮาร์ดแวร์รุ่นที่สองของแพลตฟอร์มนี้ — การอัปเดตจาก 16i-A พร้อมสถาปัตยกรรมที่ได้รับการปรับปรุง ความสามารถที่เพิ่มขึ้น และประสิทธิภาพของเซอร์โวและสปินเดิลที่ได้รับการปรับปรุง
ซีรีส์ 16i-B รองรับการใช้งานเครื่องมือตัดเฉือนที่มีความต้องการมากที่สุด: เครื่องแมชชีนนิ่งเซ็นเตอร์แบบหลายแกนขนาดใหญ่พร้อมการปรับรูปร่างพร้อมกัน 5 แกน เครื่องหมุนอัตโนมัติแบบหลายป้อมปืน เครื่องจักรผสมที่ซับซ้อนที่ผสมผสานการกลึงและการกัด และเซลล์การผลิตที่ยืดหยุ่นซึ่งต้องการจำนวนแกนสูงสุดและความซับซ้อนของโปรแกรม
| พารามิเตอร์ | ค่า |
|---|---|
| ประเภทบอร์ด | PCB ซีพียูย่อย |
| ระบบซีเอ็นซี | FANUC ซีรีส์ 16i-B |
| การกำหนด | "ใหม่" — การออกแบบที่อัปเดต |
| ชุด | A16B-2203 |

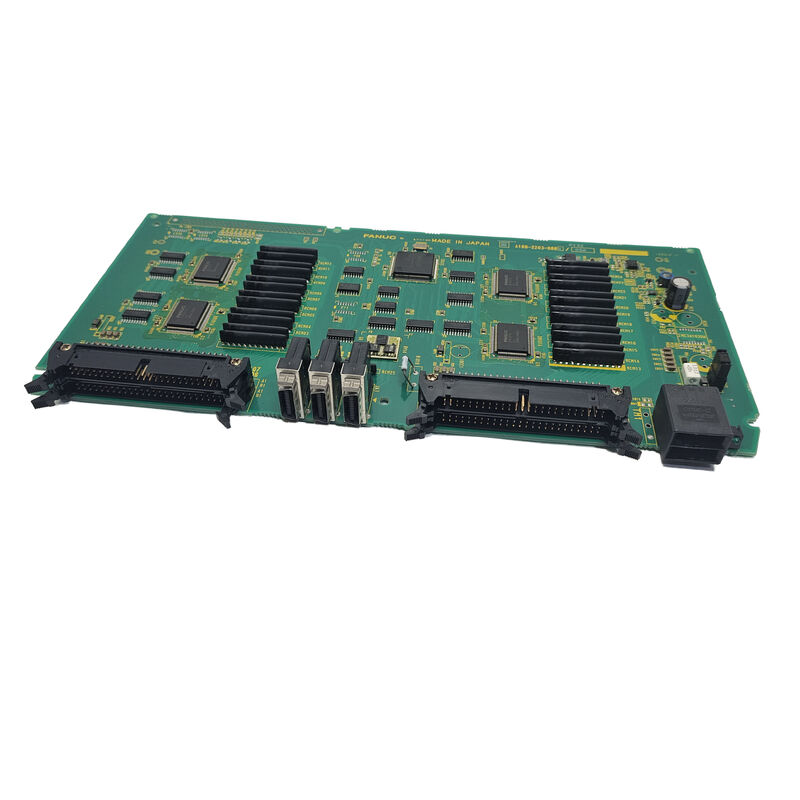

บอร์ด CPU ย่อยของ Series 16i-B ขยายขีดความสามารถในการประมวลผลแกนของ CNC เกินกว่าที่บอร์ด CPU หลักจะมีให้เพียงอย่างเดียว นี่ไม่ใช่การขยายแบบง่ายๆ — แต่เป็นสถาปัตยกรรมการประมวลผลเฉพาะสำหรับแกนเพิ่มเติม
ซีพียูหลัก:จัดการฟังก์ชันมาตรฐาน CNC ทั้งหมด — การรันโปรแกรม การประมาณค่า การประสานงานของเซอร์โว แลดเดอร์ PMC จอแสดงผล และการสื่อสาร สำหรับเครื่องจักรที่อยู่ในจำนวนแกนฐาน ก็เพียงพอแล้ว
ซีพียูย่อย (A16B-2203-0754):เป็นเจ้าของการคำนวณแกนเซอร์โวเพิ่มเติม ดำเนินการแก้ไขและการประสานงานของเซอร์โวสำหรับแกนขยาย CPU ย่อยจะถ่ายงานนี้จาก CPU หลัก เพื่อให้มั่นใจว่าการเพิ่มแกนมากขึ้นจะไม่ทำให้ประสิทธิภาพการประมวลผลที่มีให้กับแกนที่ CPU หลักจัดการอยู่แล้วลดลง
ผลลัพธ์: แม้แต่เครื่องจักรซีรีส์ 16i-B จำนวนแกนสูงที่ได้รับการกำหนดค่าอย่างสมบูรณ์ก็รักษาอัตราเซอร์โวลูปและประสิทธิภาพการประมาณค่าที่สม่ำเสมอในทุกแกน เนื่องจากภาระการประมวลผลมีการกระจายระหว่าง CPU หลักและ CPU ย่อย
ความล้มเหลวของ CPU ย่อยของศูนย์เครื่องจักรกลแกนสูงซีรีส์ 16i-B:เครื่องแมชชีนนิ่งเซ็นเตอร์ 5 แกนพร้อมระบบควบคุม FANUC ซีรีส์ 16i-B พัฒนาการแจ้งเตือนโดยเฉพาะบนแกนย่อยที่ควบคุม CPU แกนหลักที่จัดการโดย CPU หลักยังคงทำงานอยู่ A16B-2203-0754 ถูกระบุว่าเป็นข้อบกพร่อง การเปลี่ยนจะคืนค่าฟังก์ชันเซอร์โวแกนขยาย
การปรับปรุงระบบควบคุม CNC ใหม่:แมชชีนนิ่งเซ็นเตอร์ ซีรีส์ 16i-B ได้รับการยกเครื่องระบบควบคุมใหม่ บอร์ด CPU ย่อย A16B-2203-0754 ถูกแทนที่ด้วยบอร์ด CPU หลักเพื่อรีเซ็ตฮาร์ดแวร์การประมวลผลของ CNC อย่างครอบคลุม
คำถามที่ 1: CPU ย่อย A16B-2203-0754 รองรับแกนเพิ่มเติมในระบบ 16i-B จำนวนกี่แกน
ความจุแกนเพิ่มเติมที่ได้รับจากบอร์ด CPU ย่อยในซีรีส์ 16i-B ขึ้นอยู่กับการกำหนดค่าระบบเฉพาะ ซีรีส์ 16i-B พื้นฐานรองรับจำนวนแกนที่กำหนดบน CPU หลัก CPU ย่อยจะขยายสิ่งนี้ตามจำนวนแกนเพิ่มเติมที่กำหนด
คำถามที่ 2: A16B-2203-0754 เข้ากันได้กับระบบ Series 16i-A หรือไม่ หรือเฉพาะกับ 16i-B
รายละเอียดสินค้าระบุเฉพาะสิ่งนี้ว่า "ตัวควบคุม SUB CPU BOARD 16I-B" — ชื่อ 16i-B ระบุว่าฮาร์ดแวร์เข้ากันกับแพลตฟอร์มรุ่น B การติดตั้งบอร์ดรุ่น A ในระบบรุ่น B (หรือกลับกัน) มีความเสี่ยงที่ฮาร์ดแวร์จะเข้ากันไม่ได้ที่ระดับบัสและขั้วต่อ ตรวจสอบการสร้างรุ่น CNC ที่แน่นอนจากป้ายชื่อเครื่องจักรเสมอก่อนสั่งซื้อ
คำถามที่ 3: การเปลี่ยน A16B-2203-0754 ส่งผลต่อพารามิเตอร์หรือโปรแกรม CNC หรือไม่
ไม่ พารามิเตอร์ CNC โปรแกรมชิ้นงาน ข้อมูลเครื่องมือ และลอจิกแลดเดอร์ PMC อยู่ในโมดูล SRAM และ FROM — แยกจากบอร์ด CPU ย่อย การเปลี่ยน A16B-2203-0754 จะไม่ส่งผลต่อข้อมูลที่จัดเก็บใดๆ หลังจากทำการเปลี่ยนทดแทนแล้ว CPU ย่อยจะสร้างการสื่อสารกับ CPU หลักอีกครั้ง และระบบจะเริ่มต้นการทำงานตามปกติ
คำถามที่ 4: Series 16i-B CNC สามารถทำงานได้โดยไม่มี A16B-2203-0754 หรือไม่หากเกิดข้อผิดพลาด
หากบอร์ด CPU ย่อยทำงานล้มเหลว เฉพาะแกนที่บอร์ดควบคุมจะไม่สามารถใช้งานได้ — สัญญาณเตือนจะปรากฏบนแกน CPU ย่อยในขณะที่แกน CPU หลักอาจทำงานต่อไป เครื่องจักรจะสามารถทำงานในโหมดแกนลดได้หรือไม่นั้นขึ้นอยู่กับการกำหนดค่าของเครื่องจักรและแกนปฏิบัติงานเพียงอย่างเดียวสามารถทำงานที่เป็นประโยชน์ได้หรือไม่ สำหรับเครื่องจักรส่วนใหญ่ การสูญเสียแกนควบคุมใดๆ จะทำให้การผลิตหยุดชะงัก
คำถามที่ 5: อะไรที่ทำให้บอร์ด CPU ย่อย 16i-B แตกต่างจากซีพียูย่อย Series 16 (Model B) รุ่นเก่า
Series 16 Model B (รุ่น pre-i) ใช้บอร์ด CPU ตระกูลย่อยที่แตกต่างกัน เช่น บอร์ดคลาส A16B-2203-0033 สำหรับ Series 18 Model B เป็นต้น 16i-B (i-รุ่น) ใช้แพลตฟอร์มฮาร์ดแวร์ที่แตกต่างไปจากเดิมอย่างสิ้นเชิงพร้อมโปรเซสเซอร์และสถาปัตยกรรมหน่วยความจำที่ได้รับการปรับปรุง บอร์ด CPU ย่อย "ใหม่" A16B-2203-0754 มีไว้สำหรับรุ่น 16i-B โดยเฉพาะ และไม่สามารถทดแทนบอร์ด CPU ย่อย Model B ก่อนหน้าได้
